Next AI Draw.io 核心实现深度分析

2026-01-29 分类：服务器技术 阅读(54) 评论(0)

Next AI Draw.io 核心实现深度分析

请关注公众号【碳硅化合物AI】

前言

大家好！上一篇我们聊了项目的整体架构，今天咱们深入代码，看看这 8 个核心模块是怎么实现的。我会从入口类开始，分析关键类的关系，然后用时序图展示流程，最后总结实现的关键点。

一、AI 工具调用系统的实现

1.1 入口类和关键类关系

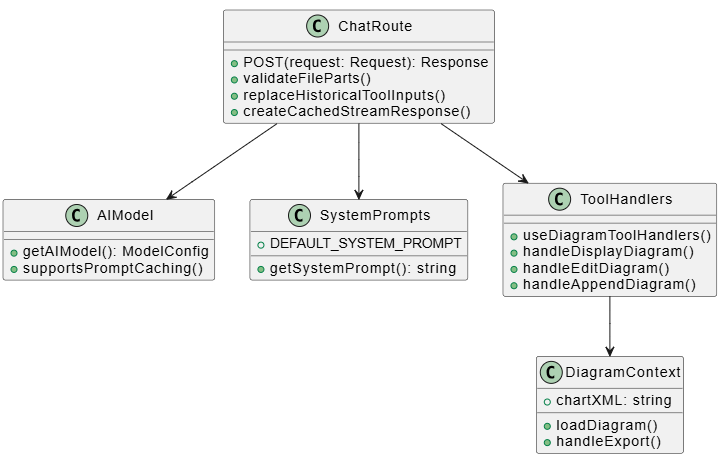

AI 工具调用系统是整个项目的核心，它的入口在 app/api/chat/route.ts。让我先看看关键类的关系： image.png

入口类 – app/api/chat/route.ts 的 POST 函数：

export async function POST(request: Request) {
// 1. 验证文件上传
const validation = validateFileParts(messages)

// 2. 获取 AI 模型配置
const modelConfig = getAIModel(clientOverrides)

// 3. 获取系统提示词
const systemPrompt = getSystemPrompt(modelConfig.modelId)

// 4. 创建流式响应
const result = await streamText({
model: modelConfig.model,
system: systemPrompt,
tools: { display_diagram, edit_diagram, … }
})

// 5. 返回流式响应
return createUIMessageStreamResponse({ stream })
}

这个入口函数做了几件关键的事：验证输入、配置 AI 模型、定义工具、创建流式响应。设计挺清晰的。

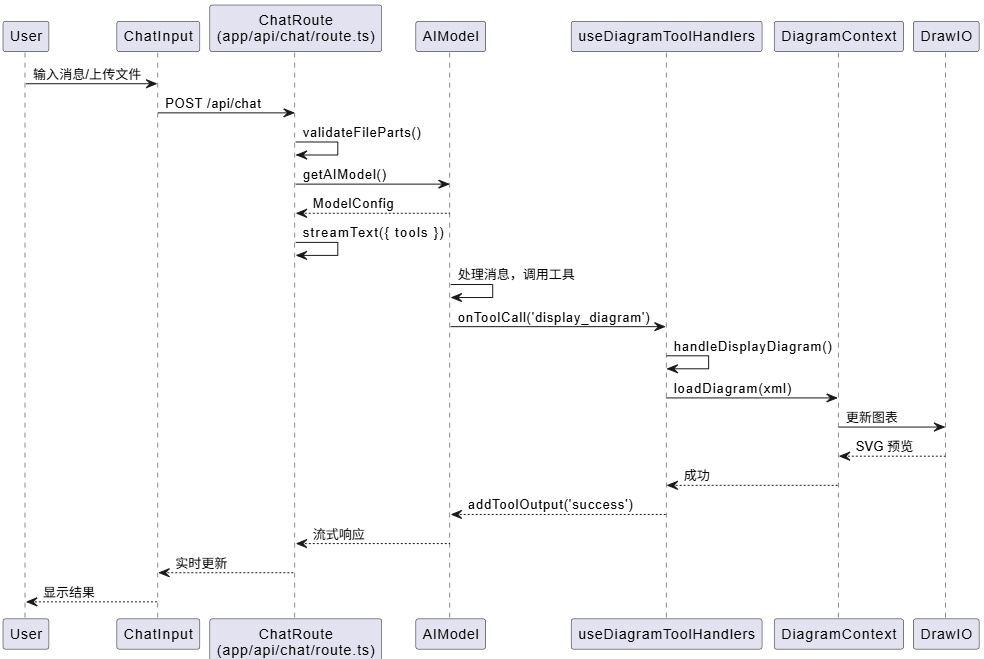

1.2 关键流程时序图

让我用时序图展示一下 AI 工具调用的完整流程：


这个流程展示了从用户输入到图表更新的完整过程。关键点是工具调用是异步的，通过 addToolOutput 返回结果给 AI。

1.3 实现关键点

工具定义策略： 项目定义了 4 个工具，每个工具都有明确的职责：

  • display_diagram – 创建新图表或重大结构更改
  • edit_diagram – 增量编辑，支持 update/add/delete 操作
  • append_diagram – 处理截断情况，继续生成
  • get_shape_library – 获取图标库文档

这种设计让 AI 可以根据场景选择最合适的工具，既保证了灵活性，又避免了不必要的全量生成。

工具调用处理（hooks/use-diagram-tool-handlers.ts）：

export function useDiagramToolHandlers({…}) {
const handleToolCall = async ({ toolCall }, addToolOutput) => {
if (toolCall.toolName === "display_diagram") {
const { xml } = toolCall.input as { xml: string }
const isTruncated = !isMxCellXmlComplete(xml)

if (isTruncated) {
// 处理截断情况
addToolOutput({
state: "output-error",
errorText: "XML was truncated…"
})
} else {
// 正常处理
const result = onDisplayChart(xml)
addToolOutput({ output: "Diagram displayed successfully" })
}
}
}
}

这里有个巧妙的设计：通过 isMxCellXmlComplete 判断 XML 是否完整，如果不完整就返回错误，让 AI 使用 append_diagram 继续生成。

二、Draw.io XML 处理机制

2.1 入口类和关键类关系

XML 处理的核心在 lib/utils.ts，这个文件有 1681 行，包含了大量的 XML 处理逻辑：

@startuml
class XMLUtils {
+ validateAndFixXml(xml: string): string
+ extractDiagramXML(xml: string): string
+ isMxCellXmlComplete(xml: string): boolean
+ extractCompleteMxCells(xml: string): string
+ wrapWithMxFile(xml: string): string
}

class DiagramContext {
+ loadDiagram(xml: string): string | null
}

class ToolHandlers {
+ handleDisplayDiagram()
+ handleEditDiagram()
}

XMLUtils <– DiagramContext
XMLUtils <– ToolHandlers
@enduml

关键函数 – validateAndFixXml：

export function validateAndFixXml(xml: string): string {
// 1. 检查 XML 大小（限制 1MB）
if (xml.length > MAX_XML_SIZE) {
throw new Error("XML too large")
}

// 2. 解析 XML
const parser = new DOMParser()
const doc = parser.parseFromString(xml, "text/xml")

// 3. 验证结构
// 4. 修复常见错误（缺失属性、无效引用等）
// 5. 返回修复后的 XML
}

这个函数是 XML 处理的入口，它负责验证和修复 XML，确保生成的 XML 能被 draw.io 正确解析。

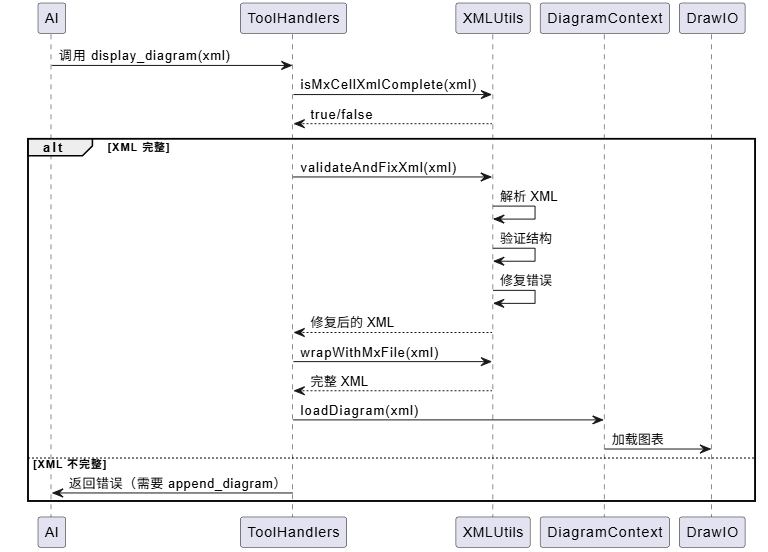

2.2 关键流程时序图

XML 处理的流程比较复杂，涉及到验证、修复、提取等多个步骤：image.png

2.3 实现关键点

流式 XML 处理： 项目支持流式响应，但 AI 生成 XML 时可能被截断。项目通过 isMxCellXmlComplete 来判断：

export function isMxCellXmlComplete(xml: string): boolean {
// 找到最后一个完整的 mxCell 结束位置
const lastSelfClose = xml.lastIndexOf("/>")
const lastMxCellClose = xml.lastIndexOf("</mxCell>")
const lastValidEnd = Math.max(lastSelfClose, lastMxCellClose)

// 检查后缀是否只是闭合标签
const suffix = xml.slice(lastValidEnd + endOffset)
return /^(\\s*<\\/[^>]+>)*\\s*$/.test(suffix)
}

这个函数通过正则表达式判断 XML 是否完整，如果后缀只是闭合标签，就认为 XML 是完整的。

XML 修复策略： validateAndFixXml 函数会修复多种常见错误：

  • 缺失必需属性（id, parent 等）
  • 无效的引用（source/target 指向不存在的 cell）
  • 结构错误（嵌套错误、标签不匹配等）

这种自动修复机制提高了系统的健壮性。

三、多提供商 AI 集成模式

3.1 入口类和关键类关系

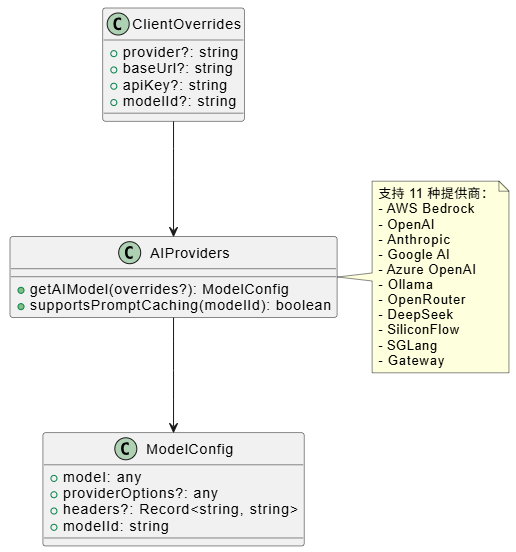

多提供商集成的核心在 lib/ai-providers.ts，它抽象了不同提供商的差异： image.png

入口函数 – getAIModel：

export function getAIModel(overrides?: ClientOverrides): ModelConfig {
const provider = overrides?.provider || process.env.AI_PROVIDER || "bedrock"
const modelId = overrides?.modelId || process.env.AI_MODEL || "…"

switch (provider) {
case "openai":
return {
model: createOpenAI({ apiKey, baseURL }),
modelId,
headers: {}
}
case "anthropic":
return {
model: createAnthropic({ apiKey, baseURL }),
modelId,
headers: ANTHROPIC_BETA_HEADERS
}
// … 其他提供商
}
}

这个函数通过 switch 语句根据提供商类型创建对应的模型实例，统一了接口。

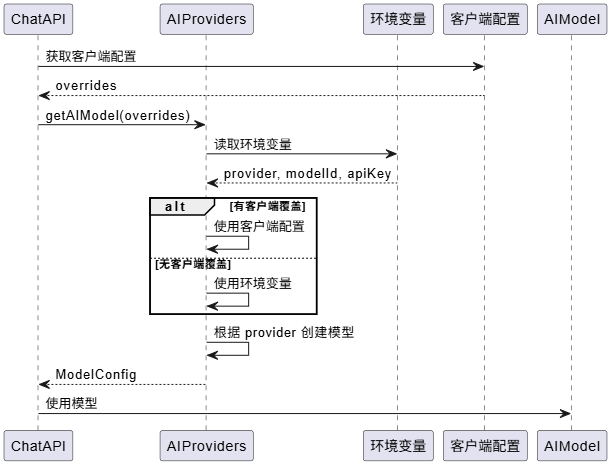

3.2 关键流程时序图

多提供商集成的流程： image.png

3.3 实现关键点

配置优先级：

  • 客户端提供的配置（浏览器 localStorage）
  • 环境变量配置
  • 默认配置

    • 这种设计让用户可以在浏览器中配置自己的 API 密钥，既保护了隐私，又提供了灵活性。

    特殊功能支持： 不同提供商有不同的特殊功能，项目通过 providerOptions 和 headers 来支持：

    • OpenAI 的推理模型（o1/o3）需要 reasoningSummary
    • Anthropic 的思考预算需要 thinkingBudgetTokens
    • Bedrock 的 beta 功能需要 anthropicBeta

    这种设计既保持了统一接口，又支持了各提供商的特殊功能。

    四、状态管理和数据流设计

    4.1 入口类和关键类关系

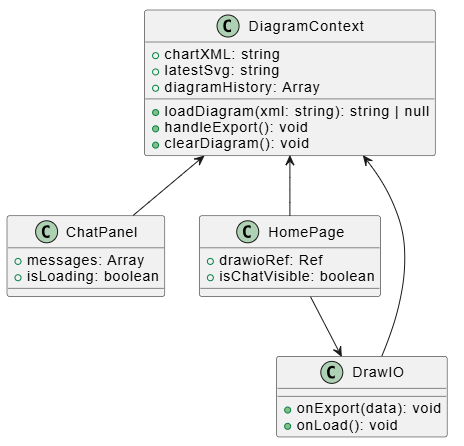

    状态管理的核心是 DiagramContext，它使用 React Context API： image.png

    入口组件 – DiagramProvider：

    export function DiagramProvider({ children }) {
    const [chartXML, setChartXML] = useState<string>("")
    const [diagramHistory, setDiagramHistory] = useState<[…]>([])
    const [isDrawioReady, setIsDrawioReady] = useState(false)

    // 加载图表
    const loadDiagram = (xml: string, skipValidation?: boolean) => {
    const fixedXml = skipValidation ? xml : validateAndFixXml(xml)
    setChartXML(fixedXml)
    // 通过 ref 更新 Draw.io
    }

    // 导出图表
    const handleExport = () => {
    // 保存到历史记录
    // 获取 SVG 预览
    }

    return (
    <DiagramContext.Provider value={{…}}>
    {children}
    </DiagramContext.Provider>
    )
    }

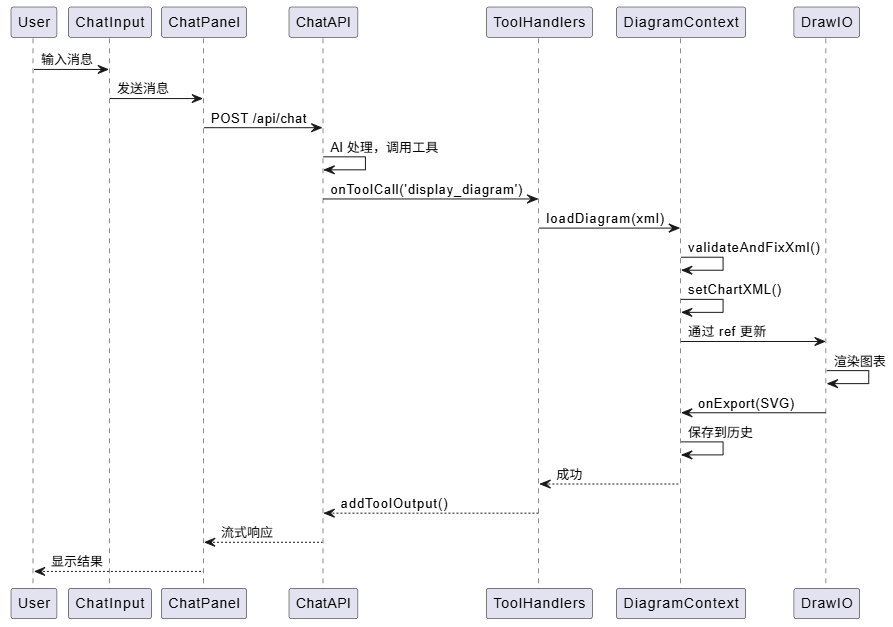

    4.2 关键流程时序图

    数据流的完整流程： image.png

    4.3 实现关键点

    状态管理策略： 项目使用 React Context + Hooks，没有使用 Redux。这种选择是合理的，因为：

  • 状态管理需求相对简单
  • 避免了 Redux 的复杂性
  • 代码更直观，易于理解

    • 数据持久化： 图表状态通过 localStorage 持久化：

    • next-ai-draw-io-diagram-xml – 当前图表 XML
    • next-ai-draw-io-xml-snapshots – 历史记录
    • next-ai-draw-io-messages – 聊天消息

    这种设计让用户刷新页面后可以恢复之前的状态。

    五、流式响应处理技巧

    5.1 入口类和关键类关系

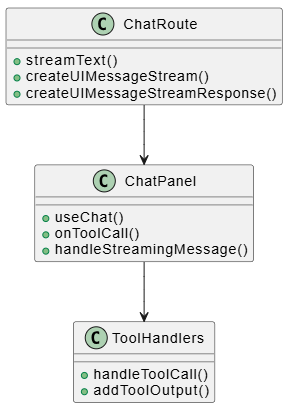

    流式响应的核心在 app/api/chat/route.ts 和 components/chat-panel.tsx： image.png

    流式响应创建：

    const result = await streamText({
    model: modelConfig.model,
    system: systemPrompt,
    tools: { display_diagram, edit_diagram, … }
    })

    result.onToolCall('display_diagram', async ({ xml }) => {
    // 处理工具调用
    })

    return createUIMessageStreamResponse({
    stream: createUIMessageStream(result)
    })

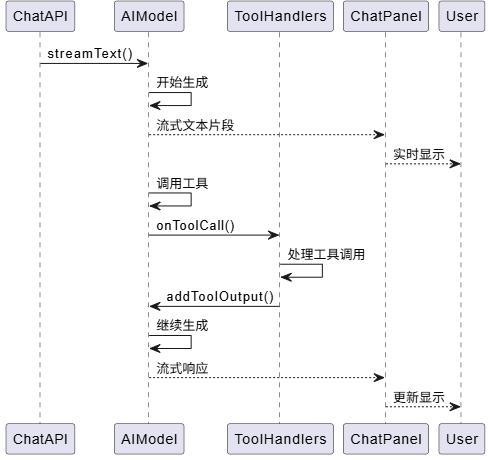

    5.2 关键流程时序图

    流式响应的处理流程： image.png

    5.3 实现关键点

    渐进式渲染： 流式响应让用户可以实时看到 AI 的回复，提升了用户体验。项目通过 useChat hook 来处理流式响应：

    const { messages, append, isLoading } = useChat({
    api: '/api/chat',
    onToolCall: handleToolCall,
    // …
    })

    工具调用的流式处理： 工具调用在流式响应中实时返回，通过 onToolCall 回调处理。这种设计让工具调用和文本生成可以交错进行，提高了响应速度。

    六、文件处理和图表历史系统

    6.1 文件处理

    文件处理的核心在 lib/use-file-processor.tsx 和 lib/pdf-utils.ts：

    PDF 处理：

    export async function extractPdfText(file: File): Promise<string> {
    const buffer = await file.arrayBuffer()
    const pdf = await getDocumentProxy(new Uint8Array(buffer))
    const { text } = await extractText(pdf, { mergePages: true })
    return text
    }

    文件上传限制：

    • 最大文件大小：2MB
    • 最大文件数量：5 个
    • 支持类型：PDF、图像、文本文件

    6.2 图表历史系统

    历史系统的核心在 contexts/diagram-context.tsx：

    const [diagramHistory, setDiagramHistory] = useState<Array<{
    svg: string, // SVG 预览
    xml: string // 完整 XML
    }>>    ([])

    const handleExport = () => {
    // 获取当前 SVG
    // 保存到历史记录
    setDiagramHistory([…diagramHistory, { svg, xml: chartXML }])
    }

    自动快照机制： 每次 AI 编辑前自动保存快照，用户可以随时恢复到任意版本。这种设计让用户可以放心地让 AI 修改图表。

    七、Electron 桌面应用实现

    7.1 入口类和关键类关系

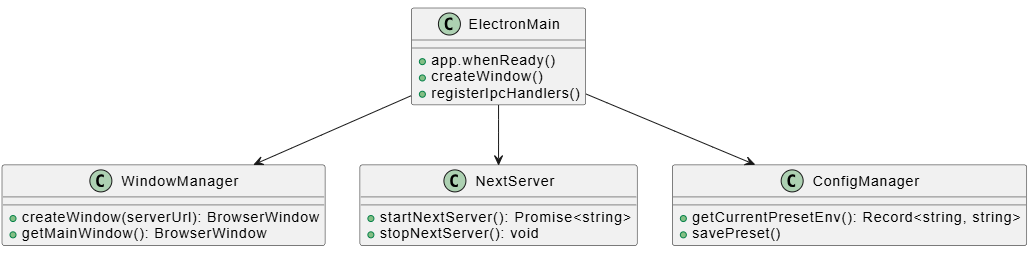

    Electron 应用的主进程入口在 electron/main/index.ts： image.png

    入口代码：

    app.whenReady().then(async () => {
    // 注册 IPC 处理器
    registerIpcHandlers()

    // 启动 Next.js 服务器（生产环境）
    if (!isDev) {
    serverUrl = await startNextServer()
    }

    // 创建主窗口
    createWindow(serverUrl)
    })

    7.2 实现关键点

    Next.js 集成： Electron 应用通过启动 Next.js standalone 服务器来运行 Web 应用。这种设计让 Web 和桌面版本共享同一套代码。

    原生功能：

    • 使用 OS keychain 安全存储 API 密钥
    • 原生文件对话框打开/保存 .drawio 文件
    • 通过菜单管理配置预设

    这些原生功能提升了桌面应用的用户体验。

    八、国际化和 MCP Server 集成

    8.1 国际化实现

    国际化的核心在 lib/i18n/ 目录：

    export const i18n = {
    defaultLocale: "en",
    locales: ["en", "zh", "ja"],
    } as const

    路由结构：

    • /[lang]/ – 主页
    • /[lang]/about – 关于页

    使用 Next.js 动态路由实现多语言支持。

    8.2 MCP Server 集成

    MCP Server 在 packages/mcp-server/src/index.ts：

    const server = new McpServer({
    name: "next-ai-drawio",
    version: "0.1.2",
    })

    // 注册工具
    server.setRequestHandler(ListToolsRequestSchema, async () => ({
    tools: [
    {
    name: "display_diagram",
    description: "Display a diagram…",
    inputSchema: { … }
    }
    ]
    }))

    核心功能：

    • 创建图表
    • 编辑图表
    • 获取图表状态
    • 实时浏览器预览

    MCP Server 让 AI 代理（Claude Desktop、Cursor 等）可以直接操作图表，扩展了应用的使用场景。

    总结说明

    这 8 个核心模块构成了 Next AI Draw.io 的完整功能。每个模块都有清晰的职责和设计：

  • AI 工具调用系统 – 通过结构化工具让 AI 操作图表，设计巧妙
  • XML 处理机制 – 完善的验证和修复逻辑，支持流式处理
  • 多提供商集成 – 统一的接口设计，支持 11 种提供商
  • 状态管理 – 简单有效的 Context + Hooks 方案
  • 流式响应 – 实时更新，提升用户体验
  • 文件处理 – 支持 PDF、图像、文本文件，功能完整
  • Electron 应用 – 原生功能集成，用户体验好
  • 国际化与 MCP – 扩展了应用的使用场景
