理解UART 子系统：Linux Kernel 4.9.88 中的核心结构体与设计详解

往期内容

本专栏往期内容：Uart子系统

interrupt子系统专栏：

pinctrl和gpio子系统专栏：

input子系统专栏：

I2C子系统专栏：

总线和设备树专栏：

目录

• 往期内容
• 1.框图
• 2.uart_port
• 3.uart_driver
• 4.tty_port
• 5.tty_driver
• 6.uart_state
• 7.tty_operations
• 8.uart_ops

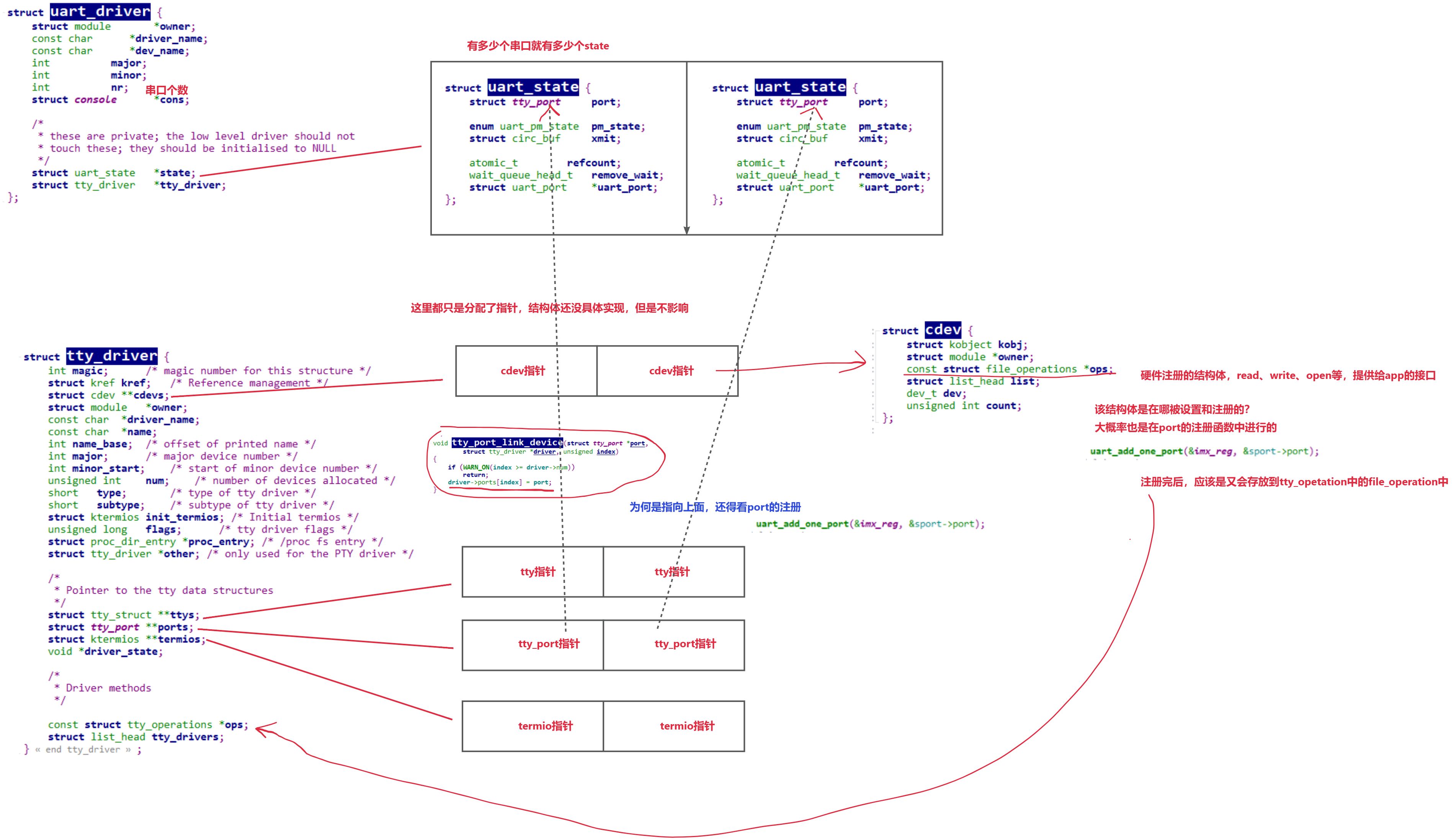

• 9.联系
• 10.tty_truct
• 11.tty_port_operaion

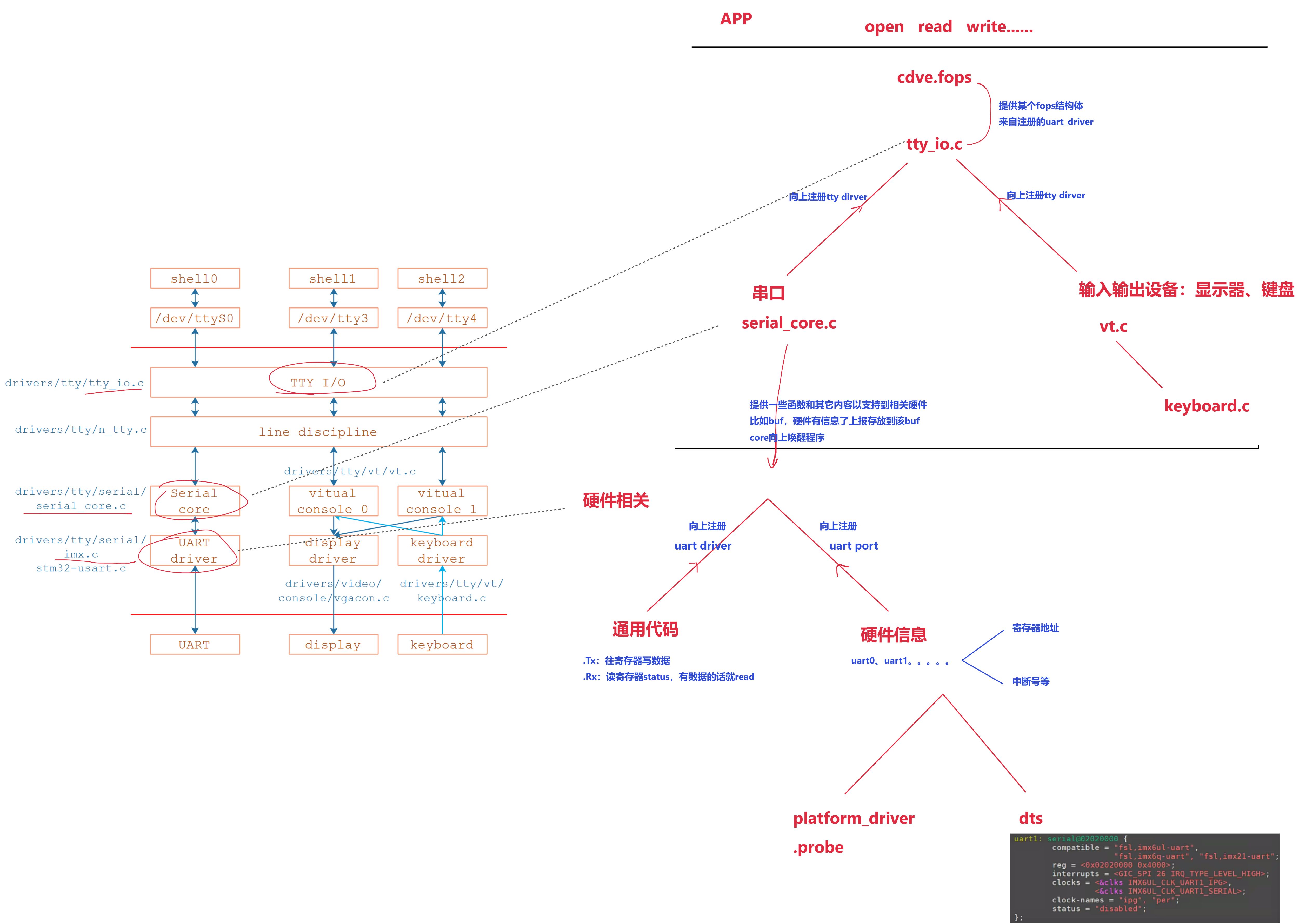

1.框图

2.uart_port

uart_port 结构体包含 UART 端口的具体信息，包括寄存器地址、锁、端口设置等，UART 核心和底层驱动共同使用此结构体来实现端口的配置、控制和数据传输。下面的成员是有所省略的。

\\Linux–4.9.88\\include\\linux\\serial_core.h
/**
* struct uart_port – 描述 UART 端口的硬件配置及控制方法
* @lock: 自旋锁，用于保护端口数据访问的同步
* @iobase: 端口的 IO 基地址，用于 IO 映射
* @membase: 端口的内存映射基地址，用于内存映射方式
* @serial_in: 函数指针，用于读取寄存器中的数据
* @serial_out: 函数指针，用于写入数据到寄存器
* @set_termios: 配置串口的波特率、数据位等参数
* @get_mctrl: 获取控制信号状态（如 CTS、DCD 等）
* @set_mctrl: 设置控制信号（如 RTS、DTR 等）
* @startup: 启动 UART 端口
* @shutdown: 关闭 UART 端口
* @throttle: 降速处理，当缓冲区快满时限制数据传输
* @unthrottle: 恢复数据传输
* @handle_irq: 中断处理函数，处理端口的中断请求
* @pm: 电源管理回调，用于切换电源状态
* @handle_break: 处理中断信号
* @irq: 端口的 IRQ 编号
* @irqflags: IRQ 标志，用于设置中断类型
* @uartclk: UART 基准时钟频率，用于计算波特率
* @fifosize: 发送 FIFO 的大小
* @flags: 端口的控制标志，包含流控制、低延迟等设置
* @status: UART 端口的状态标志
* @ops: 指向 UART 操作的结构体指针，包含各种操作函数
* @dev: 指向此 UART 端口的设备结构体指针
* @private_data: 通用平台数据指针，用于存储私有数据
*/
struct uart_port {
spinlock_t lock; // 端口锁，用于保护并发访问
unsigned long iobase; // IO 基地址
unsigned char __iomem *membase; // 内存映射的基地址
unsigned int (*serial_in)(struct uart_port *, int); // 读取寄存器
void (*serial_out)(struct uart_port *, int, int); // 写入寄存器
void (*set_termios)(struct uart_port *, struct ktermios *new, struct ktermios *old); // 配置串口
unsigned int (*get_mctrl)(struct uart_port *); // 获取控制信号
void (*set_mctrl)(struct uart_port *, unsigned int); // 设置控制信号
int (*startup)(struct uart_port *port); // 启动 UART 端口
void (*shutdown)(struct uart_port *port); // 关闭 UART 端口
void (*throttle)(struct uart_port *port); // 数据传输限制
void (*unthrottle)(struct uart_port *port); // 恢复数据传输
int (*handle_irq)(struct uart_port *); // 中断处理函数
void (*pm)(struct uart_port *, unsigned int state, unsigned int old); // 电源管理
void (*handle_break)(struct uart_port *); // 处理中断信号
int (*rs485_config)(struct uart_port *, struct serial_rs485 *rs485); // RS485 配置
unsigned int irq; // 中断请求编号
unsigned long irqflags; // 中断标志
unsigned int uartclk; // 基准时钟频率
unsigned int fifosize; // FIFO 缓冲区大小
unsigned char x_char; // XON/XOFF 字符
unsigned char regshift; // 寄存器偏移量
unsigned char iotype; // IO 访问类型
unsigned int read_status_mask; // 读取状态掩码
unsigned int ignore_status_mask; // 忽略状态掩码
struct uart_state *state; // 指向 UART 状态
struct uart_icount icount; // UART 统计数据
struct console *cons; // 控制台指针
upf_t flags; // UART 端口的标志
upstat_t status; // 端口状态标志
int hw_stopped; // 硬件停止状态
unsigned int mctrl; // 调制解调控制状态
unsigned int timeout; // 超时设置
unsigned int type; // UART 端口类型
const struct uart_ops *ops; // UART 操作接口
unsigned int custom_divisor; // 自定义波特率分频器
unsigned int line; // UART 端口编号
unsigned int minor; // 次设备号
resource_size_t mapbase; // IO 内存基地址
resource_size_t mapsize; // IO 内存大小
struct device *dev; // 设备指针
unsigned char hub6; // Hub6 ISA 卡的配置
unsigned char suspended; // 挂起状态
unsigned char irq_wake; // IRQ 唤醒状态
struct attribute_group *attr_group; // 端口的特定属性
const struct attribute_group **tty_groups; // 全部 tty 属性
struct serial_rs485 rs485; // RS485 协议配置
void *private_data; // 平台特定的私有数据指针
};

3.uart_driver

uart_driver 结构体包含了 UART 驱动程序的相关信息，例如驱动名称、主次设备号等，用于注册和管理 UART 驱动。

\\Linux–4.9.88\\include\\linux\\serial_core.h
/**
* struct uart_driver – 描述 UART 驱动信息
* @owner: 指向驱动程序模块的指针，通常设置为 THIS_MODULE
* @driver_name: 驱动程序的名称，通常用于 sysfs 中
* @dev_name: 设备名称前缀，用于生成设备节点名称（如 ttyS）
* @major: 主设备号，用于指定 UART 驱动的主设备号
* @minor: 次设备号，通常用于为多个 UART 设备提供编号
* @nr: 最大支持的 UART 端口数量
* @cons: 与驱动相关联的控制台设备
* @state: 指向每个 UART 端口的状态信息，通常由 UART 核心初始化
* @tty_driver: 指向 tty_driver 结构体的指针，表示与此 UART 驱动关联的 TTY 驱动
*/
struct uart_driver {
struct module *owner; // 驱动程序模块的指针
const char *driver_name; // UART 驱动的名称
const char *dev_name; // 设备名称前缀
int major; // 主设备号
int minor; // 次设备号
int nr; // 支持的最大 UART 端口数
struct console *cons; // 控制台设备结构体指针

// 以下字段应由 UART 核心初始化，底层驱动不应直接操作
struct uart_state *state; // UART 状态信息
struct tty_driver *tty_driver; // TTY 驱动的指针
};

4.tty_port

tty_port 结构体管理 TTY 端口的资源和状态，包括等待队列、互斥锁、缓冲区等，用于简化驱动层对 TTY 端口的管理。

\\Linux–4.9.88\\include\\linux\\tty.h
/**
* struct tty_port – 描述 TTY 端口的信息和状态
* @buf: 缓冲区头，用于管理端口的数据缓冲区，内部锁定保护
* @tty: 指向 tty_struct 的指针，用于指向已分配的 TTY 结构体（回指）
* @itty: 内部指向 tty_struct 的指针，用于指向内部TTY 结构体（内部回指）
* @ops: 指向 tty_port_operations 结构体的指针，定义了端口的操作函数
* @lock: 自旋锁，用于保护 tty 字段的访问
* @blocked_open: 阻塞打开标志，用于表示端口是否正在等待打开
* @count: 使用计数，表示端口被打开的次数
* @open_wait: 等待队列，用于阻塞打开的进程
* @delta_msr_wait: 调制解调器状态变化等待队列，用于等待调制解调器状态改变
* @flags: 用户 TTY 标志，表示端口的属性，例如异步标志
* @iflags: 内部标志，用于表示端口的内部状态（TTY_PORT_ 开头）
* @console: 标志位，表示该端口是否是控制台
* @low_latency: 可选标志位，表示是否调优以降低延迟
* @mutex: 互斥锁，用于端口锁定
* @buf_mutex: 缓冲区分配锁，用于管理缓冲区的分配
* @xmit_buf: 可选发送缓冲区，用于保存传输的数据
* @close_delay: 关闭端口时的延迟，单位为毫秒
* @closing_wait: 输出完成的延迟时间
* @drain_delay: 排空延迟，当无需基于时间的纯排空时设置为零，否则设置为 FIFO 大小
* @kref: 引用计数器，用于控制 tty_port 结构体的引用计数
*/
struct tty_port {
struct tty_bufhead buf; // 数据缓冲区头，管理端口的缓冲区
struct tty_struct *tty; // 指向 tty_struct 的指针（回指）
struct tty_struct *itty; // 内部指向 tty_struct 的指针（内部回指）
const struct tty_port_operations *ops; // 端口的操作函数指针
spinlock_t lock; // 自旋锁，保护 tty 字段
int blocked_open; // 阻塞打开标志
int count; // 使用计数
wait_queue_head_t open_wait; // 打开等待队列
wait_queue_head_t delta_msr_wait; // 调制解调器状态变化等待队列
unsigned long flags; // 用户 TTY 标志（如 ASYNC_）
unsigned long iflags; // 内部标志（如 TTY_PORT_）
unsigned char console:1; // 是否是控制台
unsigned char low_latency:1; // 是否调优为低延迟
struct mutex mutex; // 端口互斥锁
struct mutex buf_mutex; // 缓冲区分配锁
unsigned char *xmit_buf; // 可选的发送缓冲区
unsigned int close_delay; // 关闭端口时的延迟（毫秒）
unsigned int closing_wait; // 输出完成延迟时间
int drain_delay; // 排空延迟
struct kref kref; // 引用计数器
};

5.tty_driver

tty_driver 结构体负责管理 TTY 驱动的基本信息，包括驱动名称、设备编号、TTY 数量等。同时，定义了特定的驱动操作函数接口，以便 TTY 子系统调用这些函数来操作设备。

/**
* struct tty_driver – 描述 TTY 驱动的信息及操作函数
* @magic: 魔数，用于识别 TTY 驱动结构体的合法性
* @kref: 引用计数管理，用于控制结构体的生命周期
* @cdevs: 指向字符设备的指针数组
* @owner: 指向驱动模块的指针，通常为 THIS_MODULE
* @driver_name: 驱动程序的名称，用于标识驱动
* @name: TTY 设备名称，用于生成设备节点名称（例如 ttyS）
* @name_base: 名称基址，用于计算 TTY 设备的完整名称
* @major: 主设备号，用于标识驱动
* @minor_start: 起始次设备号，通常用于为多个 TTY 设备提供编号
* @num: 分配的设备数量
* @type: 驱动类型，用于区分不同类型的 TTY 驱动
* @subtype: 驱动子类型，进一步区分 TTY 驱动的类型
* @init_termios: 初始终端设置，用于初始化 TTY 的终端属性
* @flags: 驱动标志，用于标识驱动的特殊属性
* @proc_entry: 指向 proc 文件系统的条目指针
* @other: 仅用于 PTY 驱动，指向配对的 TTY 驱动
* @ttys: 指向 tty_struct 指针数组，用于管理所有 TTY 设备
* @ports: 指向 tty_port 指针数组，指向所有端口信息
* @termios: 指向 ktermios 指针数组，保存每个 TTY 的终端属性
* @driver_state: 驱动状态指针，用于存储特定的驱动状态信息
* @ops: 指向 tty_operations 的指针，包含驱动操作函数
* @tty_drivers: TTY 驱动列表，用于连接多个 TTY 驱动
*/
struct tty_driver {
int magic; // 魔数，确保结构体合法性
struct kref kref; // 引用计数管理
struct cdev **cdevs; // 字符设备指针数组
struct module *owner; // 指向驱动模块（通常为 THIS_MODULE）
const char *driver_name; // 驱动程序的名称
const char *name; // TTY 设备名称
int name_base; // 名称基址
int major; // 主设备号
int minor_start; // 起始次设备号
unsigned int num; // 分配的设备数量
short type; // 驱动类型
short subtype; // 驱动子类型
struct ktermios init_termios; // 初始终端设置
unsigned long flags; // 驱动标志
struct proc_dir_entry *proc_entry; // /proc 文件系统条目
struct tty_driver *other; // 配对的 TTY 驱动（仅用于 PTY 驱动）

// 指向 TTY 数据结构的指针
struct tty_struct **ttys; // TTY 结构体指针数组
struct tty_port **ports; // TTY 端口指针数组
struct ktermios **termios; // TTY 的终端设置
void *driver_state; // 驱动状态信息

// 驱动方法
const struct tty_operations *ops; // 驱动操作函数
struct list_head tty_drivers; // TTY 驱动列表
};

6.uart_state

uart_driver结构体的成员

\\Linux–4.9.88\\include\\linux\\serial_core.h
/*
* This is the state information which is persistent across opens.
*/
struct uart_state {
struct tty_portport; // 表示与TTY设备相关的端口信息，包含串口的输入输出控制功能。

enum uart_pm_statepm_state; // UART的电源管理状态，指示串口的当前电源状态（如：活动、休眠等）。

struct circ_bufxmit; // 用于存储要发送的字符的循环缓冲区，支持异步传输。

atomic_trefcount; // 引用计数，用于跟踪当前有多少个打开的句柄指向此状态结构体。

wait_queue_head_tremove_wait; // 用于进程等待的队列头，如果设备正在被移除，则相应的进程可以等待。

struct uart_port*uart_port; // 指向具体的UART端口结构体，包含硬件相关信息，如基地址、IRQ等。
};

truct circ_bufxmit; // 用于存储要发送的字符的循环缓冲区，支持异步传输。

atomic_trefcount; // 引用计数，用于跟踪当前有多少个打开的句柄指向此状态结构体。

wait_queue_head_tremove_wait; // 用于进程等待的队列头，如果设备正在被移除，则相应的进程可以等待。

struct uart_port*uart_port; // 指向具体的UART端口结构体，包含硬件相关信息，如基地址、IRQ等。
};

uart_state结构体用于表示UART（通用异步收发传输）设备的状态信息，保存了关于设备操作的多个重要参数，如当前的电源管理状态、待发送的数据缓冲区、引用计数等。这些信息在设备打开和关闭时保持不变。

7.tty_operations

tty_driver结构体的成员

struct tty_operations {
struct tty_struct * (*lookup)(struct tty_driver *driver, // 查找TTY结构体的操作函数
struct file *filp, int idx); // 根据驱动、文件和索引返回相应的tty_struct。

int (*install)(struct tty_driver *driver, // 安装TTY设备的操作函数
struct tty_struct *tty); // 初始化tty_struct。

void (*remove)(struct tty_driver *driver, // 移除TTY设备的操作函数
struct tty_struct *tty); // 清理tty_struct资源。

int (*open)(struct tty_struct * tty, // 打开TTY设备的操作函数
struct file * filp); // 对应于打开文件的系统调用。

void (*close)(struct tty_struct * tty, // 关闭TTY设备的操作函数
struct file * filp); // 对应于关闭文件的系统调用。

void (*shutdown)(struct tty_struct *tty); // 关闭TTY设备并清理资源的操作函数。

void (*cleanup)(struct tty_struct *tty); // 清理TTY设备资源的操作函数。

int (*write)(struct tty_struct * tty, // 写入数据到TTY设备的操作函数
const unsigned char *buf, int count); // 将缓冲区中的数据写入tty。

int (*put_char)(struct tty_struct *tty, // 向TTY设备发送单个字符的操作函数
unsigned char ch); // 字符。

void (*flush_chars)(struct tty_struct *tty); // 刷新TTY设备中的字符（清空缓冲区）。

int (*write_room)(struct tty_struct *tty); // 获取TTY设备的写入空间大小。

int (*chars_in_buffer)(struct tty_struct *tty); // 获取TTY设备缓冲区中字符的数量。

int (*ioctl)(struct tty_struct *tty, // 处理TTY设备的控制命令的操作函数
unsigned int cmd, unsigned long arg); // 控制命令和参数。

long (*compat_ioctl)(struct tty_struct *tty, // 处理兼容性的ioctl命令的操作函数
unsigned int cmd, unsigned long arg);

void (*set_termios)(struct tty_struct *tty, // 设置TTY设备的终端属性
struct ktermios * old); // 旧的终端属性。

void (*throttle)(struct tty_struct * tty); // 暂停TTY设备的输出。

void (*unthrottle)(struct tty_struct * tty); // 恢复TTY设备的输出。

void (*stop)(struct tty_struct *tty); // 停止TTY设备的操作。

void (*start)(struct tty_struct *tty); // 启动TTY设备的操作。

void (*hangup)(struct tty_struct *tty); // 挂断TTY设备的操作。

int (*break_ctl)(struct tty_struct *tty, int state); // 控制TTY设备的断开状态。

void (*flush_buffer)(struct tty_struct *tty); // 刷新TTY设备的缓冲区。

void (*set_ldisc)(struct tty_struct *tty); // 设置TTY设备的线路设备。

void (*wait_until_sent)(struct tty_struct *tty, int timeout); // 等待TTY设备发送完毕。

void (*send_xchar)(struct tty_struct *tty, char ch); // 向TTY设备发送控制字符。

int (*tiocmget)(struct tty_struct *tty); // 获取TTY设备的状态位。

int (*tiocmset)(struct tty_struct *tty, // 设置TTY设备的状态位。
unsigned int set, unsigned int clear); // 要设置和清除的位。

int (*resize)(struct tty_struct *tty, // 调整TTY设备窗口大小的操作函数。
struct winsize *ws); // 新的窗口大小。

int (*set_termiox)(struct tty_struct *tty, // 设置扩展终端参数的操作函数。
struct termiox *tnew); // 新的终端参数。

int (*get_icount)(struct tty_struct *tty, // 获取TTY设备中输入计数的操作函数。
struct serial_icounter_struct *icount); // 输入计数结构体。

#ifdef CONFIG_CONSOLE_POLL
int (*poll_init)(struct tty_driver *driver, int line, char *options); // 初始化轮询的操作函数。
int (*poll_get_char)(struct tty_driver *driver, int line); // 获取字符的轮询操作函数。
void (*poll_put_char)(struct tty_driver *driver, int line, char ch); // 发送字符的轮询操作函数。
#endif

const struct file_operations *proc_fops; // 指向文件操作的结构体，用于处理proc文件系统。
};

tty_operations结构体定义了与TTY（终端）设备相关的操作函数的指针。这些函数用于管理TTY设备的生命周期、数据读写、状态控制等。每个函数的实现可以根据不同的TTY驱动进行定制，提供与硬件相关的操作接口。

8.uart_ops

uart_port结构体的成员

\\Linux–4.9.88\\include\\linux\\serial_core.h

/*
* This structure describes all the operations that can be done on the
* physical hardware. See Documentation/serial/driver for details.
*/
struct uart_ops {
unsigned int(*tx_empty)(struct uart_port *); // 检查传输寄存器是否为空的操作函数。

void(*set_mctrl)(struct uart_port *, unsigned int mctrl); // 设置控制线的操作函数。

unsigned int(*get_mctrl)(struct uart_port *); // 获取控制线状态的操作函数。

void(*stop_tx)(struct uart_port *); // 停止数据发送的操作函数。

void(*start_tx)(struct uart_port *); // 开始数据发送的操作函数。

void(*throttle)(struct uart_port *); // 暂停数据发送的操作函数。

void(*unthrottle)(struct uart_port *); // 恢复数据发送的操作函数。

void(*send_xchar)(struct uart_port *, char ch); // 发送一个特定字符的操作函数。

void(*stop_rx)(struct uart_port *); // 停止数据接收的操作函数。

void(*enable_ms)(struct uart_port *); // 启用调制解调器信号的操作函数。

void(*break_ctl)(struct uart_port *, int ctl); // 控制断开信号的操作函数。

int(*startup)(struct uart_port *); // 启动UART设备的操作函数。

void(*shutdown)(struct uart_port *); // 关闭UART设备的操作函数。

void(*flush_buffer)(struct uart_port *); // 刷新缓冲区的操作函数。

void(*set_termios)(struct uart_port *, struct ktermios *new,
struct ktermios *old); // 设置终端属性的操作函数。

void(*set_ldisc)(struct uart_port *, struct ktermios *); // 设置线路设备的操作函数。

void(*pm)(struct uart_port *, unsigned int state,
unsigned int oldstate); // 进行电源管理的操作函数。

/*
* Return a string describing the type of the port
*/
const char*(*type)(struct uart_port *); // 返回描述端口类型的字符串的操作函数。

/*
* Release IO and memory resources used by the port.
* This includes iounmap if necessary.
*/
void(*release_port)(struct uart_port *); // 释放端口使用的IO和内存资源的操作函数。

/*
* Request IO and memory resources used by the port.
* This includes iomapping the port if necessary.
*/
int(*request_port)(struct uart_port *); // 请求端口使用的IO和内存资源的操作函数。

void(*config_port)(struct uart_port *, int); // 配置端口的操作函数。

int(*verify_port)(struct uart_port *, struct serial_struct *); // 验证端口配置的操作函数。

int(*ioctl)(struct uart_port *, unsigned int, unsigned long); // 处理IO控制命令的操作函数。

#ifdef CONFIG_CONSOLE_POLL
int(*poll_init)(struct uart_port *); // 初始化轮询的操作函数。
void(*poll_put_char)(struct uart_port *, unsigned char); // 轮询发送字符的操作函数。
int(*poll_get_char)(struct uart_port *); // 轮询接收字符的操作函数。
#endif
};

• uart_ops 结构体用于定义与物理UART硬件相关的所有操作。这些操作涵盖了UART设备的基本功能，如数据传输、控制线管理、端口配置、资源请求等。
• 每个函数指针代表一种操作，具体的实现由对应的UART驱动提供。这样，uart_ops 结构体使得不同的UART硬件能够通过统一的接口进行操作，从而简化了驱动程序的开发。
• 例如，start_tx 和 stop_tx 用于控制数据发送，而 set_termios 则用于配置UART的终端参数。这些函数的实现可以根据具体的硬件特性进行调整，确保在不同平台上能有效地控制UART设备。

需要额外注意的是不要和tty_operations混淆，因为驱动程序中经常这样去定义：struct tty_operations uar_ops和struct uart_ops imx_xxxxx，是不是很容易混淆，这点一定要注意。

9.联系

10.tty_truct

/*
* 该结构体存储与TTY相关的所有状态信息，当TTY处于打开状态时。
* 由于termios状态在TTY关闭后仍应保留（例如波特率等），
* 因此不会在此存储，而是存储指向真实状态的指针。
* winsize结构可能应采取相同的处理，但（1）默认的80×24通常是正确的，
* 并且（2）它最常由窗口系统使用，每次创建或调整窗口大小时都会设置正确的大小。
* – TYT, 9/14/92
*/

struct tty_operations; // 前向声明TTY操作结构

struct tty_struct {
int magic; // 结构的魔术值，用于识别TTY结构的有效性
struct kref kref; // 引用计数，用于管理TTY结构的生命周期
struct device *dev; // 关联的设备结构指针
struct tty_driver *driver; // 指向驱动程序的指针
const struct tty_operations *ops; // TTY操作的指针

int index; // TTY设备的索引

/* 保护线路纪律变化：锁定TTY而不是PTY */
struct ld_semaphore ldisc_sem; // 用于保护线路纪律的信号量
struct tty_ldisc *ldisc; // 指向线路纪律的指针

struct mutex atomic_write_lock; // 保护原子写入的互斥锁
struct mutex legacy_mutex; // 旧代码的互斥锁
struct mutex throttle_mutex; // 用于控制流的互斥锁
struct rw_semaphore termios_rwsem; // 保护termios的读写信号量
struct mutex winsize_mutex; // 保护窗口大小的互斥锁
spinlock_t ctrl_lock; // 控制状态的自旋锁
spinlock_t flow_lock; // 控制流的自旋锁

/* termios值由termios_rwsem保护 */
struct ktermios termios, termios_locked; // termios结构，保存串口设置
struct termiox *termiox; // 可能为NULL，表示不支持的扩展设置

char name[64]; // TTY的名称
struct pid *pgrp; // 进程组ID，由ctrl_lock保护
struct pid *session; // 会话ID
unsigned long flags; // 状态标志位
int count; // 当前打开的引用计数

struct winsize winsize; // 窗口大小，受winsize_mutex保护
unsigned long stopped:1, // 表示流是否停止
flow_stopped:1, // 表示流是否已停止
unused:BITS_PER_LONG – 2; // 未使用的位

int hw_stopped; // 硬件停止标志

unsigned long ctrl_status:8, // 控制状态
packet:1, // 表示是否为数据包
unused_ctrl:BITS_PER_LONG – 9; // 未使用的位

unsigned int receive_room; // 接收队列的可用字节数
int flow_change; // 流控制变化标志

struct tty_struct *link; // 指向其他TTY结构的链接
struct fasync_struct *fasync; // 异步通知结构
int alt_speed; // 用于38400 bps的魔法替代

wait_queue_head_t write_wait; // 写等待队列头
wait_queue_head_t read_wait; // 读等待队列头

struct work_struct hangup_work; // 处理挂断的工作结构
void *disc_data; // 线路纪律的私有数据
void *driver_data; // 驱动程序的私有数据

spinlock_t files_lock; // 保护tty_files列表的自旋锁
struct list_head tty_files; // 关联的打开文件列表

#define N_TTY_BUF_SIZE 4096 // 定义TTY缓冲区大小

int closing; // 指示TTY是否正在关闭
unsigned char *write_buf; // 写入缓冲区指针
int write_cnt; // 写入计数

/* 如果TTY有待处理的do_SAK，将其排队在此 – akpm */
struct work_struct SAK_work; // 处理SAK的工作结构
struct tty_port *port; // 指向TTY端口的指针
};

• 此结构体用于保存与TTY设备的状态信息和相关数据。它在TTY设备打开时保持活动状态。
• 包含对TTY设备的各种信息，如引用计数、设备驱动、操作函数、窗口大小、流控制状态等。
• 通过不同的锁和信号量保护其各个部分的并发访问，确保在多线程环境中操作的安全性。

11.tty_port_operaion

tty_port的成员

struct tty_port_operations {
/*
* 返回 1 如果载波（carrier）信号被抬起。
* 这个函数用于检查串行端口的载波状态。
*/
int (*carrier_raised)(struct tty_port *port);

/*
* 控制 DTR（数据终端就绪）和 RTS（请求发送）线路。
* 通过设置参数来抬起或放下这两条控制线路。
*/
void (*dtr_rts)(struct tty_port *port, int raise);

/*
* 当最后一个关闭操作完成或挂起操作结束时调用，
* 仅在端口已初始化的情况下调用。
* 注意：不要在此处释放资源，因为它是在端口互斥锁下调用的，
* 用于序列化激活和关闭操作。
*/
void (*shutdown)(struct tty_port *port);

/*
* 在 tty_port_open 函数中在端口互斥锁下调用，
* 用于初始化设备。长远来看，希望将 tty 参数移出此函数，
* 以提高通用性（特别是对于控制台）。
*/
int (*activate)(struct tty_port *port, struct tty_struct *tty);

/*
* 在端口的最后一次释放（put）时调用。
* 这个函数用于清理与端口相关的资源。
*/
void (*destruct)(struct tty_port *port);
};

tty_port_operations 是一个函数指针结构体，定义了一组与TTY端口操作相关的回调函数。这些函数由具体的端口实现提供，以支持不同的串行设备。
