Ubuntu环境下PetaLinux工具完整使用指南

本文还有配套的精品资源，点击获取

简介：PetaLinux是Xilinx推出的专用于Zynq系列FPGA的嵌入式Linux开发工具，支持在Ubuntu系统中完成从硬件配置到软件部署的全流程开发。本文档详细介绍了PetaLinux的安装、项目创建、硬件与软件配置、编译生成、镜像打包、测试调试及后续维护等关键步骤，并结合“02_ZYNQ”压缩包中的实际文件，帮助开发者快速掌握基于Zynq平台的定制化Linux系统构建方法，适用于嵌入式开发、FPGA软硬件协同设计等应用场景。

1. PetaLinux工具简介与应用场景

PetaLinux是Xilinx推出的嵌入式Linux开发工具套件，专为Zynq、Zynq UltraScale+ 和 Versal 等异构SoC平台设计，基于Yocto Project构建，提供从项目创建到系统部署的全生命周期支持。其核心优势在于软硬件协同设计能力，能够无缝集成FPGA逻辑与ARM处理器的Linux系统，广泛应用于工业自动化、智能摄像头、5G通信和边缘AI等领域。通过统一的命令行工具链，开发者可高效完成内核裁剪、设备树生成、根文件系统定制等关键任务，显著缩短产品开发周期。

2. Ubuntu系统环境准备与依赖安装

在构建基于Xilinx PetaLinux的嵌入式Linux开发体系前，必须首先搭建一个稳定、兼容且功能完整的主机开发环境。作为PetaLinux官方推荐的操作系统平台，Ubuntu因其广泛的社区支持、丰富的软件包生态以及对Yocto Project的良好适配性，成为绝大多数开发者的选择。本章将深入剖析如何科学地配置Ubuntu系统以满足PetaLinux工具链的各项严苛要求，涵盖操作系统版本选型、基础环境优化、依赖组件安装、安全策略调整及最终的环境验证机制。整个过程不仅涉及操作系统的底层设置，还需结合自动化脚本执行、网络服务部署和权限模型理解，确保后续PetaLinux项目能够顺利编译、构建并部署。

2.1 Ubuntu系统版本选择与基础环境搭建

2.1.1 推荐使用的Ubuntu LTS版本（如20.04/22.04）

选择合适的Ubuntu发行版是成功运行PetaLinux的前提条件。Xilinx官方文档明确指出，仅长期支持（Long-Term Support, LTS）版本被正式支持用于PetaLinux开发。当前主流推荐为 Ubuntu 20.04 LTS (Focal Fossa) 和 Ubuntu 22.04 LTS (Jammy Jellyfish) ，这两个版本分别提供5年以上的安全更新和技术维护周期，极大提升了开发环境的稳定性。

值得注意的是，尽管Ubuntu 24.04已于2024年发布，但截至PetaLinux v2023.2版本，Xilinx尚未完全验证其兼容性。因此，在生产环境中仍建议优先选用经过充分测试的20.04或22.04版本。

选择LTS版本的核心优势在于其软件栈的稳定性。例如，GCC编译器版本锁定在 gcc-9 （Ubuntu 20.04）或 gcc-11 （Ubuntu 22.04），避免了因频繁升级导致的ABI不兼容问题；Python解释器默认为 python3.8 或 python3.10 ，与PetaLinux脚本中调用的模块高度匹配。此外，这些版本的glibc、binutils等底层库也保持相对静态，有利于Yocto构建系统的可重现性。

对于虚拟化用户而言，若使用VMware Workstation或VirtualBox进行开发，建议分配至少 8GB内存 、 100GB磁盘空间 ，并启用硬件虚拟化支持（VT-x/AMD-V）。物理机安装则更佳，尤其当需要频繁构建大型镜像时，I/O性能差异显著影响整体效率。

# 检查当前Ubuntu版本信息
lsb_release -a
uname -r

逻辑分析 ： – lsb_release -a 输出包括Distributor ID、Description、Release和Codename，可用于快速判断是否为支持版本。 – uname -r 显示当前运行的内核版本，有助于排查驱动或容器兼容性问题。 – 参数说明：无额外参数时， lsb_release 默认输出所有可用信息字段，适用于脚本中做条件判断。

2.1.2 系统分区规划与用户权限配置建议

合理的磁盘分区结构不仅能提升系统性能，还能有效防止构建过程中因空间不足而导致失败。PetaLinux项目在完整构建时可能占用超过 50GB 的空间，尤其是启用多配置缓存、sstate-cache复用等高级特性后，总需求可达 80–100GB以上 。

推荐的分区方案如下：

# 查看当前磁盘使用情况
df -hT

逻辑分析 ： – -h 表示以人类可读格式显示容量（KB/MB/GB/TB） – -T 显示文件系统类型，便于确认是否使用了高性能ext4而非较慢的btrfs或xfs – 输出结果应重点关注 /home 和 /tmp 路径下的可用空间，避免构建中途报错“no space left on device”

关于用户权限，强烈建议 不要使用root账户直接进行日常开发 。正确的做法是创建普通用户，并将其加入 sudo 组以获得必要的提权能力。这既符合最小权限原则，又能在误操作时提供一定的防护层。

# 创建新用户并添加到sudo组
sudo adduser petalinux-dev
sudo usermod -aG sudo petalinux-dev

逻辑分析 ： – adduser 是交互式用户创建命令，自动创建家目录并设置shell环境 – usermod -aG sudo 将用户追加至sudo组， -a 表示追加而非覆盖原有组成员 – 安全提示：完成操作后应注销当前会话并以新用户登录，验证 sudo whoami 能否返回 root

此外，考虑启用 ~/.bashrc 中的别名简化常用命令：

# 在 ~/.bashrc 中添加
alias ll='ls -alF'
alias df='df -hT'
alias free='free -h'

2.1.3 Shell环境设置与终端工具优化

PetaLinux构建脚本主要依赖于Bash shell执行，因此需确保默认shell为 bash 而非 dash 。某些Ubuntu安装默认将 /bin/sh 链接到 dash 以提高启动速度，但这可能导致PetaLinux安装脚本解析异常。

# 确认 sh 指向 bash
ls -l /bin/sh
# 若显示指向 dash，则修改为：
sudo dpkg-reconfigure dash
# 选择 "No" 以禁用dash作为默认sh

逻辑分析 ： – PetaLinux的 petalinux-build 等脚本中含有 [[ ]] 等Bash特有语法，dash不支持会导致语法错误 – dpkg-reconfigure dash 是Debian系标准方式切换默认shell解释器 – 修改后可通过 echo $0 验证当前shell类型

为提升开发效率，推荐安装以下增强型终端工具：

• tmux ：多窗口终端复用器，支持会话持久化
• htop ：可视化进程监控工具
• zsh + oh-my-zsh ：现代Shell框架，支持智能补全
• vim/gvim ：轻量级文本编辑器，适合修改设备树源码

sudo apt update && sudo apt install -y tmux htop zsh vim git curl wget
chsh -s /bin/zsh # 切换当前用户默认shell为zsh

逻辑分析 ： – apt update 更新软件包索引，确保获取最新元数据 – -y 参数自动确认安装操作，适用于非交互式环境 – chsh -s 更改用户的登录shell，下次登录即生效 – 注意：更改shell后需重新登录才能生效

下面是一个典型的终端工作流优化示意图，展示如何通过 tmux 组织多个构建任务：

graph TD
A[终端启动] –> B{选择模式}
B –> C[单任务: 直接执行]
B –> D[多任务: 启动tmux]
D –> E[窗格1: 编译内核]
D –> F[窗格2: 监控日志]
D –> G[窗格3: SSH连接目标板]
E –> H[并行观察各任务状态]
F –> H
G –> H

该流程图表明，借助 tmux 可以实现真正的多任务并行调试，而无需频繁切换虚拟终端或打开多个SSH连接。这对于长时间运行的PetaLinux构建尤为关键——一旦发生错误，可在另一窗格立即查看log文件定位问题。

2.2 PetaLinux依赖软件包安装

2.2.1 必需系统库与工具链（gcc, g++, make, net-tools等）

PetaLinux基于Yocto Project构建，其底层依赖大量GNU工具链组件。在开始安装前，必须确保系统具备完整的构建环境。以下是Xilinx官方列出的关键依赖项及其作用说明：

# 一键安装所有必要依赖
sudo apt update
sudo apt install -y \\
gcc g++ make net-tools \\
libssl-dev flex bison \\
libelf-dev zlib1g-dev \\
u-boot-tools device-tree-compiler \\
cpio python3-distutils python3-pip

逻辑分析 ： – 此命令整合了PetaLinux v2023.x所需的全部基础依赖 – u-boot-tools 包含 mkimage 等工具，用于生成boot.scr – device-tree-compiler 即 dtc ，负责.dts到.dtb的转换 – cpio 用于打包initramfs根文件系统 – python3-distutils 是pip安装的基础模块，不可或缺

特别注意：部分旧教程提及需安装 python2.7 相关包，但从PetaLinux v2020.1起已全面迁移到Python 3，故无需再配置Python 2环境。

2.2.2 Python环境要求与pip模块预装

PetaLinux内部脚本广泛使用Python 3编写，特别是在项目创建、配置解析和自动化部署阶段。系统自带的 python3 通常已满足基本需求，但仍需手动安装若干关键第三方模块。

# 升级pip并安装必需模块
python3 -m pip install –upgrade pip
pip install setuptools wheel
pip install pyyaml Jinja2

逻辑分析 ： – setuptools 和 wheel 是现代Python包管理基础设施 – pyyaml 用于解析YAML格式的PetaLinux配置文件（如project-spec/config） – Jinja2 是模板引擎，参与自动生成设备树片段和服务脚本 – 所有模块均应在用户级安装，避免污染系统Python环境

为便于管理，建议创建专用虚拟环境隔离依赖：

python3 -m venv ~/petalinux-env
source ~/petalinux-env/bin/activate
pip install pyyaml jinja2

这样即使未来升级也不会影响全局Python配置。

2.2.3 Git、repo、SSH、TFTP、NFS服务配置说明

协同开发离不开版本控制系统。PetaLinux虽不强制使用Git，但强烈建议将项目纳入Git管理以便追踪变更。

git config –global user.name "Your Name"
git config –global user.email "your.email@example.com"
git config –global core.editor vim

此外，Xilinx部分参考设计采用Google Repo工具管理多个Git仓库：

# 安装repo工具
mkdir -p ~/bin
curl https://storage.googleapis.com/git-repo-downloads/repo > ~/bin/repo
chmod a+x ~/bin/repo
export PATH=~/bin:$PATH

逻辑分析 ： – repo 是一个多仓库管理工具，常用于Agnostic Linux等大型项目 – 需将 ~/bin 加入 PATH 环境变量，使其可在任意目录调用 – 推荐将 export PATH 写入 ~/.bashrc 永久生效

对于远程调试，需配置SSH服务允许密码登录（开发环境）：

sudo apt install -y openssh-server
sudo sed -i 's/#PasswordAuthentication yes/PasswordAuthentication yes/' /etc/ssh/sshd_config
sudo systemctl restart ssh

同时启动TFTP和NFS服务以支持网络启动：

# 安装TFTP服务器
sudo apt install -y tftpd-hpa
echo '/tftpboot' | sudo tee /etc/default/tftpd-hpa
sudo mkdir -p /tftpboot
sudo chmod -R 777 /tftpboot
sudo systemctl enable tftpd-hpa && sudo systemctl start tftpd-hpa

# 安装NFS服务器
sudo apt install -y nfs-kernel-server
echo '/home/petalinux-dev *(rw,sync,no_root_squash)' | sudo tee /etc/exports
sudo exportfs -a
sudo systemctl enable nfs-kernel-server && sudo systemctl start nfs-kernel-server

逻辑分析 ： – TFTP用于传输BOOT.BIN和Image等小体积启动文件 – NFS挂载根文件系统，便于实时调试应用程序 – no_root_squash 允许root用户保留权限，方便开发调试 – 生产环境应关闭此项以增强安全性

2.3 安全策略与权限管理调整

2.3.1 关闭防火墙或开放必要端口

Ubuntu默认启用 ufw 防火墙，可能阻断TFTP（UDP 69）、NFS（TCP 2049）等服务通信。建议开发期间暂时关闭或精确放行端口。

# 方法一：完全关闭防火墙（仅限内网开发）
sudo ufw disable

# 方法二：开放特定端口
sudo ufw allow 22/tcp # SSH
sudo ufw allow 69/udp # TFTP
sudo ufw allow 111 # Portmap
sudo ufw allow 2049 # NFS
sudo ufw enable

逻辑分析 ： – ufw 是Uncomplicated Firewall的简称，简化iptables配置 – 开发阶段建议使用方法一快速排除网络问题 – 进入测试阶段后应切换为方法二，遵循最小暴露面原则

2.3.2 设置sudo权限以支持自动化脚本执行

许多PetaLinux安装脚本需临时获取root权限执行设备挂载、fstab修改等操作。为避免反复输入密码，可配置免密sudo：

echo "$USER ALL=(ALL) NOPASSWD:ALL" | sudo tee /etc/sudoers.d/$USER

警告 ：此操作降低系统安全性，仅限可信开发主机使用。

更好的做法是仅授权特定命令：

cat <<EOF | sudo tee /etc/sudoers.d/petalinux
Cmnd_Alias PETALINUX_CMD = /sbin/losetup, /bin/mount, /bin/umount, /usr/bin/qemu-img
$USER ALL=(ALL) NOPASSWD: PETALINUX_CMD
EOF

这样既能满足自动化需求，又能限制权限范围。

2.3.3 SELinux/AppArmor策略对构建过程的影响分析

Ubuntu默认使用AppArmor而非SELinux，一般不会干扰PetaLinux构建。但若发现文件访问被拒绝，可检查日志：

sudo dmesg | grep apparmor
sudo tail /var/log/syslog | grep DENIED

若确认是AppArmor阻止了某些操作（如qemu-img创建镜像），可临时禁用相关profile：

sudo ln -s /etc/apparmor.d/usr.bin.qemu-img /etc/apparmor.d/disable/
sudo apparmor_parser -R /etc/apparmor.d/usr.bin.qemu-img

不过大多数情况下无需干预，默认策略足够宽松。

2.4 环境验证与问题排查

2.4.1 使用petalinux-version检查环境兼容性

安装PetaLinux后，可通过以下命令验证环境健康状态：

petalinux-version

预期输出类似：

PetaLinux v2023.2 (Yocto 4.0)

若出现“command not found”，说明环境变量未正确加载，需执行：

source /opt/petalinux/2023.2/settings.sh

2.4.2 日志文件路径与常见报错解析

PetaLinux构建日志位于：

• build/misc/log.do_build ：主构建日志
• build/tmp/log/cooker/ ：bitbake详细执行记录
• project-spec/meta-user/recipes-app/ ：自定义应用编译日志

常见错误及解决方案：

2.4.3 构建沙箱环境的最佳实践（Docker vs 物理机）

对于团队协作或CI/CD场景，推荐使用Docker封装标准化构建环境：

FROM ubuntu:22.04
RUN apt update && apt install -y \\
gcc g++ make net-tools libssl-dev \\
flex bison libelf-dev zlib1g-dev \\
python3-distutils python3-pip cpio
COPY petalinux-installer /opt/installer
CMD ["/bin/bash"]

优点：环境一致性高、易于分发；缺点：共享大文件夹性能差。物理机仍是首选，Docker适合持续集成流水线。

3. PetaLinux工具下载与本地安装流程

嵌入式系统开发的起点往往在于构建一个稳定、兼容且功能完整的开发环境。对于基于Xilinx Zynq系列SoC平台的开发者而言，PetaLinux不仅是连接硬件设计与操作系统部署的关键桥梁，更是实现高效软硬件协同开发的核心工具链。然而，在正式进入项目创建与系统定制之前，必须完成PetaLinux工具本身的获取与本地化安装。这一过程涉及账号授权、资源下载、完整性校验、脚本执行及环境初始化等多个环节，任何一个步骤处理不当都可能导致后续构建失败或运行异常。因此，掌握一套标准化、可复现的安装流程至关重要。

本章将围绕PetaLinux从官方渠道获取到最终可用状态的完整路径展开，重点解析各阶段的技术细节和潜在风险点。通过深入剖析安装前的身份认证机制、多版本共存策略、图形化安装流程中的关键选项设置以及安装后的验证方法，帮助开发者建立对整个工具链生命周期管理的系统性认知。此外，还将结合实际操作场景，提供常见故障的诊断思路与解决方案，确保无论是初次接触PetaLinux的新手，还是需要维护多个开发环境的专业工程师，都能快速建立起可靠的工作平台。

3.1 Xilinx官方账号注册与授权获取

在开始下载PetaLinux安装包之前，首要任务是获得Xilinx（现为AMD旗下品牌）官方网站的合法访问权限。由于PetaLinux属于受控发布的商业级开发工具，尽管其基础功能对WebPACK设备免费开放，但仍需通过注册并激活相应许可证才能解锁完整安装权限。这一体系既保障了知识产权合规性，也为用户提供了技术支持通道与版本更新服务。

3.1.1 登录Xilinx官网并申请免费许可证（WebPACK License）

要获取PetaLinux安装权限，首先需访问 https://www.xilinx.com 官网，并点击页面右上角“Sign In / Register”链接进行账户注册。推荐使用企业邮箱而非公共邮箱（如Gmail、QQ等），以提升审核通过率，尤其是在申请高级功能许可时更为重要。

注册完成后，登录账户并进入“Support & Resources > Licensing”页面。在此处可以查看当前持有的许可证列表。对于大多数Zynq-7000或Zynq UltraScale+ MPSoC初学者来说，应选择申请 WebPACK License ，该许可证支持以下器件：

⚠️ 注意：WebPACK License仅允许用于非商业用途且受限于特定芯片封装与逻辑资源规模。若项目涉及高性能计算、大规模FPGA应用或量产部署，则需购买Full Edition许可证。

申请流程如下： 1. 点击“Get WebPACK, Design Tools, and IP”按钮； 2. 勾选所需工具套件（包括Vivado HL WebPACK和PetaLinux）； 3. 提交请求后，系统通常会在几分钟内自动发送包含 .lic 文件的邮件； 4. 下载该文件并保存至本地安全目录（建议为 ~/licenses/xilinx.lic ）。

此许可证文件将在后续安装过程中被Xilinx安装程序自动识别，用于验证用户权限。

3.1.2 下载PetaLinux安装包前的身份认证流程

完成许可证绑定后，并不意味着可以直接下载PetaLinux安装包。Xilinx采用基于用户角色的访问控制机制，要求用户明确声明其所属组织类型（个人开发者、学术机构、企业等），并通过双重身份确认来防止滥用。

身份认证流程图（Mermaid格式）

graph TD
A[访问Xilinx Downloads中心] –> B{是否已登录?}
B –>|否| C[跳转至登录页面]
B –>|是| D[检查许可证状态]
D –> E{是否有有效PetaLinux权限?}
E –>|否| F[提示申请WebPACK License]
E –>|是| G[显示PetaLinux下载链接]
G –> H[选择版本并开始下载]

上述流程表明，即便拥有账户，也必须满足两个条件才能解锁下载入口： – 成功绑定有效的 .lic 许可证文件； – 用户资料中填写的真实信息通过初步审核（无虚假地址或重复注册行为）。

此外，Xilinx还引入了 Download Manager（下载管理器） 工具来统一管理大体积文件传输。该工具支持断点续传、多线程加速和完整性校验，显著提升了大型安装包（通常超过6GB）的获取效率。用户可在下载页面找到“Use Download Manager”选项，生成专用 .dlm 配置文件后导入客户端执行。

3.2 PetaLinux安装包获取与完整性校验

一旦身份认证通过，即可进入PetaLinux安装包的实际获取阶段。不同版本的PetaLinux对应不同的硬件支持范围与内核特性集，合理选择版本是确保项目兼容性的前提。

3.2.1 不同版本对应Zynq器件的支持范围（如v2022.1支持ZYNQ-7000）

Xilinx每年发布两到三个主要版本的PetaLinux工具，命名规则为 YYYY.R ，例如 2023.1 表示2023年上半年发布的版本。每个版本均针对特定的硬件架构优化，具体支持情况如下表所示：

📌 实践建议：对于工业控制类项目，优先选用LTS（长期支持）内核版本（如5.15或6.6），因其具备更长的安全补丁周期和更高的稳定性。

下载链接通常位于 https://www.xilinx.com/support/download.html ，路径为： Design Tools > Embedded Development > PetaLinux Tools Installer

以 petalinux-v2022.1-final-installer.run 为例，该文件大小约为6.8GB，采用自解压二进制格式，兼容Linux平台直接执行。

3.2.2 SHA256校验与解压操作规范

为防止下载过程中数据损坏或遭受中间人攻击，强烈建议在运行安装程序前执行SHA256哈希值比对。Xilinx官方会在下载页面公布每个安装包的校验码。

校验操作示例：

# 计算本地文件的SHA256值
sha256sum petalinux-v2022.1-final-installer.run

# 输出示例：
# a1b2c3d4e5f6… petalinux-v2022.1-final-installer.run

将输出结果与官网公布的数值对比，若一致则说明文件完整可信。

🔐 安全提醒：切勿运行未经校验的可执行文件，尤其来自第三方镜像站点的安装包可能存在恶意代码注入风险。

自动化校验脚本（Shell）

#!/bin/bash
EXPECTED_SHA="a1b2c3d4e5f6…"
FILE_NAME="petalinux-v2022.1-final-installer.run"

ACTUAL_SHA=$(sha256sum $FILE_NAME | awk '{print $1}')

if [ "$ACTUAL_SHA" == "$EXPECTED_SHA" ]; then
echo "✅ SHA256校验通过，文件完整"
else
echo "❌ 校验失败！实际值: $ACTUAL_SHA，期望值: $EXPECTED_SHA"
exit 1
fi

代码逻辑逐行分析： – 第1行：指定解释器为Bash； – 第2–3行：定义预期哈希值和待校验文件名； – 第5行：调用 sha256sum 并用 awk 提取第一列（即哈希部分）； – 第7–11行：比较两者是否相等，输出相应提示，失败则退出脚本（返回码非零）；

该脚本可用于CI/CD流水线中自动化验证依赖项完整性。

3.2.3 多版本共存时的目录隔离策略

在实际开发中，经常需要同时维护多个PetaLinux版本，以便支持旧项目升级或跨平台移植。为了避免环境变量冲突或库文件覆盖，推荐采用以下目录结构进行隔离：

/opt/petalinux/
├── 2022.1/
│ ├── installer.run
│ └── settings.sh
├── 2023.1/
│ ├── installer.run
│ └── settings.sh
└── current -> 2022.1 # 软链接指向默认版本

安装时分别指定独立路径，例如：

sudo ./petalinux-v2022.1-final-installer.run /opt/petalinux/2022.1
sudo ./petalinux-v2023.1-final-installer.run /opt/petalinux/2023.1

切换版本时只需修改软链接并重新加载环境：

ln -sf /opt/petalinux/2023.1 /opt/petalinux/current
source /opt/petalinux/current/settings.sh

这种方式实现了版本间的无缝切换，同时保持全局路径一致性。

3.3 安装脚本执行与环境变量配置

当安装包校验无误后，即可启动图形化安装程序。PetaLinux使用基于Java的安装向导（xsetup），提供直观的操作界面。

3.3.1 运行./xsetup进行图形化安装

进入安装包所在目录并赋予执行权限：

chmod +x petalinux-v2022.1-final-installer.run
./petalinux-v2022.1-final-installer.run

命令执行后会启动GUI安装向导，主要步骤包括： 1. 欢迎界面 → 点击“Next”； 2. 许可协议 → 接受EULA条款； 3. 安装类型 → 选择“PetaLinux”组件（不含Vivado）； 4. 目标路径 → 输入 /opt/petalinux/2022.1 ； 5. 系统检查 → 自动检测依赖项（见第二章内容）； 6. 开始安装 → 显示进度条，耗时约15–30分钟。

💡 技巧：若服务器无图形界面，可通过X11转发或使用静默安装模式（ –mode unattended ）配合响应文件完成部署。

3.3.2 指定安装路径与磁盘空间需求（建议≥100GB）

安装路径的选择直接影响后续使用的便捷性与权限管理。推荐遵循以下原则： – 使用绝对路径，避免空格或中文字符； – 安装目录应具有足够权限供普通用户读写； – 预留至少 100GB 可用空间，原因如下：

⚠️ 若磁盘空间不足，可能导致 bitbake 构建中途失败，错误日志常表现为“no space left on device”。

3.3.3 source petalinux-setup完成全局环境初始化

安装完成后，必须执行环境初始化脚本来激活工具链：

source /opt/petalinux/2022.1/settings.sh

该脚本会自动设置以下关键环境变量：

可通过以下命令验证是否生效：

echo $PETALINUX
petalinux-version

预期输出：

PetaLinux v2022.1 (Yocto 3.4)

3.4 安装后功能验证与故障处理

最后一步是对安装结果进行全面验证，确保所有组件均可正常调用。

3.4.1 执行petalinux-version确认安装成功

运行如下命令：

petalinux-version

成功输出应包含版本号、构建日期及底层Yocto Project信息。若出现“command not found”，说明环境变量未正确加载，需检查 settings.sh 是否已被执行。

3.4.2 常见安装失败原因：缺少依赖、权限不足、路径含空格

以下是典型问题及其解决策略：

特别地，某些Ubuntu衍生版（如Linux Mint）可能默认禁用32位兼容库，而PetaLinux部分工具仍依赖i386架构库。此时需手动启用：

sudo dpkg –add-architecture i386
sudo apt update
sudo apt install libc6:i386 libncurses5:i386 libstdc++6:i386

综上所述，PetaLinux的本地安装并非简单的“一键式”操作，而是涉及权限、网络、存储与系统配置的综合性工程。唯有严格按照规范执行每一步骤，并辅以充分的验证手段，方能构建出稳健可靠的嵌入式开发环境，为后续的项目创建与系统构建奠定坚实基础。

4. 使用petalinux-create创建新项目

在嵌入式Linux系统开发中，项目的初始化是迈向成功构建的第一步。PetaLinux通过 petalinux-create 命令提供了一套标准化、可复用的项目创建机制，使得开发者能够快速搭建符合Xilinx异构架构特性的工程框架。该命令不仅是工具链的入口，更是整个开发流程规范化的起点。深入理解其工作机制与配置逻辑，有助于提升项目组织效率、降低后期维护成本，并为团队协作和版本控制打下坚实基础。

4.1 项目命名规范与工程目录结构解析

一个清晰且合规的项目名称不仅能避免构建过程中的路径错误，还能增强项目的可读性与可维护性。PetaLinux对项目命名有明确限制： 仅允许使用小写字母（a-z）、数字（0-9）以及连字符“-” ，不允许使用下划线“_”、空格或特殊字符（如@、#、$等）。例如， my-zynq-project 是合法的，而 My_Zynq_Project 或 project@2025 则会导致 petalinux-create 报错。

4.1.1 项目名称合法性规则

命名规则的设计源于底层脚本对字符串处理的安全性考量。许多自动化构建脚本依赖于shell变量展开和路径拼接操作，若项目名包含特殊字符，可能导致解析异常甚至命令注入风险。以下是一个典型的错误示例：

petalinux-create -t project -n My_Zynq_Project –template zynq

执行上述命令将输出类似如下错误信息：

ERROR: Project name 'My_Zynq_Project' is invalid.
Only lowercase letters, digits and hyphens are allowed.

为确保兼容性，建议采用“全小写+连字符”风格命名，如 zynq7k-camera-control 。此外，项目名称不应以数字开头，尽管部分版本容忍此行为，但出于跨平台一致性考虑应予以规避。

4.1.2 工程主目录下的子目录作用说明

当成功运行 petalinux-create 后，系统会生成一个完整的项目目录树。以下是典型PetaLinux项目的核心结构及其功能解析：

<project-root>/
├── components/ # 用户组件存放区（如自定义应用、驱动）
│ └── apps/ # 应用程序源码目录
├── project-spec/ # 项目规格定义文件（关键配置集中地）
│ ├── config # 全局配置文件（由petalinux-config生成）
│ ├── meta-user/ # 用户层Yocto层，用于添加定制配方
│ ├── hw-description/ # 硬件描述文件导入位置（.hdf/.xsa）
│ └── subcomponents/ # 子组件配置（如U-Boot、内核参数）
├── build/ # 构建输出中间文件与缓存
│ ├── tmp/ # Yocto bitbake临时工作区
│ └── misc/ # 日志、镜像打包产物暂存
├── images/ # 最终生成的可启动镜像文件（BOOT.BIN, image.ub等）
└── local.conf # 局部构建配置（通常由工具自动管理）

project-spec/config 文件详解

该文件是全局配置的核心，记录了诸如处理器类型、内核版本、根文件系统类型等元数据。它由 petalinux-config 调用menuconfig界面后自动生成，内容格式如下片段所示：

CONFIG_SUBSYSTEM_NAME="linux"
CONFIG_MACHINE_NAME="zynq-generic"
CONFIG_TCM_SIZE="0x0"
CONFIG_FPGA_MANAGER=y
CONFIG_ROOTFS_INITRAMFS=y

这些配置直接影响后续 petalinux-build 的行为。例如， CONFIG_ROOTFS_INITRAMFS=y 表示根文件系统将以initramfs形式打包进内核镜像，而非独立的 .cpio 文件。

组件隔离设计优势

PetaLinux采用模块化设计理念，将硬件配置、软件配置、用户应用分离到不同目录。这种分层结构极大提升了项目的可维护性。例如，在团队协作中，FPGA工程师可专注于 hw-description/ 中的XSA文件更新，而嵌入式软件工程师则可在 components/apps/ 中开发应用程序，互不干扰。

graph TD
A[Project Root] –> B[components/]
A –> C[project-spec/]
A –> D[build/]
A –> E[images/]

B –> B1[apps/]
B –> B2[plnx-toolchain/]

C –> C1[config]
C –> C2[meta-user/]
C –> C3[hw-description/]

D –> D1[tmp/]
D –> D2[misc/]

style A fill:#f9f,stroke:#333;
style B fill:#bbf,stroke:#333;
style C fill:#bbf,stroke:#333;
style D fill:#ffa,stroke:#333;
style E fill:#dfd,stroke:#333;

图：PetaLinux项目目录结构关系图

该流程图展示了各主要目录之间的归属关系，突出 project-spec 作为配置中心的地位，以及 build 和 images 作为输出区域的功能定位。

4.2 基于模板创建不同的PetaLinux项目

PetaLinux支持多种处理器架构模板，开发者可通过 –template 参数指定目标平台类型。这一机制基于Yocto的机器配置（machine configuration）抽象，实现了跨器件的一致开发体验。

4.2.1 创建Zynq-7000通用模板项目（–template zynq）

针对经典的Zynq-7000 SoC（如XC7Z020），可使用以下命令创建基础项目：

petalinux-create -t project -n z7k-base-system –template zynq

该命令触发以下动作序列： 1. 拷贝 zynq 模板骨架至当前目录； 2. 初始化Yocto layer结构； 3. 设置默认机器名为 zynq-generic ； 4. 生成初始配置文件 project-spec/config 。

模板内部实现机制分析

模板本质上是一组预定义的 .yocto 配置文件集合，位于PetaLinux安装路径下的 project-templates/ 目录中。以 zynq 模板为例，其核心文件包括：

• project-spec/meta-user/conf/machine/zynq-generic.conf
• project-spec/meta-user/recipes-bsp/u-boot/uEnv.txt
• project-spec/config/common/config

这些文件共同定义了Zynq平台的基本行为，如DDR控制器地址映射、串口波特率、默认设备树片段等。

执行逻辑逐行解读

# 命令分解：
petalinux-create # 主命令，用于创建各类资源
-t project # 指定创建类型为“项目”
-n z7k-base-system # 定义项目名称
–template zynq # 指定基于Zynq-7000的模板

每项参数均被解析为环境变量传递给内部Python脚本引擎。其中 –template 值最终影响 TEMPLATE_MACHINE 变量赋值，进而决定加载哪套Yocto machine配置。

4.2.2 针对MPSoC的高级项目初始化（–template zynqMP）

对于Zynq UltraScale+ MPSoC器件（如ZU9EG），需使用更复杂的多核架构支持模板：

petalinux-create -t project -n mpsoc-camera-app –template zynqMP

该模板的特点包括： – 支持ARM Cortex-A53四核架构； – 默认启用AArch64模式； – 集成PMU Firmware（用于电源管理单元控制）； – 设备树中预置GPU、DisplayPort等高端外设节点。

参数说明与适用场景对比

此差异意味着，即使硬件功能相似，也不能简单地将Zynq项目迁移到MPSoC平台而不重新配置。

4.2.3 自定义模板扩展机制探讨

虽然PetaLinux提供了标准模板，但在企业级开发中常需建立统一的项目基线。此时可通过创建自定义模板实现标准化交付。

步骤一：导出现有成熟项目为模板

petalinux-package –project-template –output my-custom-template.tar.gz –name "enterprise-base-v2"

该命令将当前项目打包为可复用模板，包含所有定制化配置。

步骤二：安装自定义模板

petalinux-create -t project –template my-custom-template.tar.gz -n custom-proj

工具会自动解压并注册该模板，后续可通过 –template enterprise-base-v2 调用。

技术原理剖析

自定义模板的本质是一个压缩包，结构如下：

my-custom-template/
├── project-spec/
│ ├── config
│ └── meta-user/
├── scripts/
│ └── user-hooks/
└── template.json # 描述模板元信息

其中 template.json 包含版本号、作者、兼容PetaLinux版本等信息，确保向前兼容性。

{
"name": "enterprise-base-v2",
"description": "Standard template for industrial gateway projects",
"version": "1.0",
"petalinux-version": "v2022.1",
"author": "DevTeam@company.com"
}

通过这种方式，企业可实现开发规范的代码化落地，显著提升研发效率。

4.3 项目元数据配置与版本控制集成

现代嵌入式开发强调可追溯性与协同性，因此在项目创建初期即应完成元数据定义与版本控制系统接入。

4.3.1 配置PROJECT_NAME、DESCRIPTION等属性

尽管项目名称已在创建时设定，但仍可通过修改 project-spec/config 手动增强描述信息：

CONFIG_PROJECT_NAME="Industrial IoT Gateway"
CONFIG_PROJECT_DESCRIPTION="Edge computing node with CAN, Ethernet, and AI acceleration"
CONFIG_COMPANY_NAME="SmartEdge Technologies Inc."
CONFIG_VERSION="1.2.0"

这些字段将在生成的镜像元数据中体现，便于现场部署时识别固件来源。

4.3.2 初始化Git仓库以实现变更追踪

推荐在项目创建后立即初始化Git：

cd z7k-base-system
git init
git add .
git commit -m "Initial commit: PetaLinux project created with zynq template"

忽略策略优化

由于 build/tmp/ 目录体积庞大（可达数十GB），必须设置合理 .gitignore 规则：

/build/tmp/
/images/
/project-spec/hw-description/*.xsa
*.log
*.bak

这样既能保留可重建的配置文件，又避免将二进制产物纳入版本库。

4.3.3 导出/导入项目快照用于团队协作

PetaLinux提供 petalinux-package 命令用于项目归档：

petalinux-package –project –output team-share-project.bak

该命令生成一个包含完整项目状态的备份包，可用于： – 新成员快速拉起环境； – CI/CD流水线中传递构建上下文； – 版本发布前的归档。

恢复命令为：

petalinux-create -t project -n restored-project –source team-share-project.bak

此机制弥补了Git无法高效管理大文件的短板，形成“Git + 专项备份”的混合协作模式。

4.4 初始项目健康状态检查

项目创建完成后，必须验证其完整性，防止因环境异常导致后续构建失败。

4.4.1 运行petalinux-build –check验证项目完整性

执行如下命令进行静态检查：

petalinux-build –check

该命令不会真正编译，而是执行以下诊断： – 检查 project-spec/config 语法正确性； – 验证模板路径是否存在； – 确认Yocto环境变量已正确加载； – 检测是否缺少必需工具（如bitbake、gcc）。

预期成功输出结尾为：

INFO: Checking Done

若出现警告（WARNING），虽不影响构建，但建议排查潜在隐患。

4.4.2 查看log文件判断潜在配置冲突

所有检查日志记录在 build/misc/petalinux-build-check.log 中。常见问题包括：

例如，当用户忘记初始化环境时，日志中会出现：

ERROR: Unable to find BITBAKE in PATH. Please source the environment setup script.

此时只需重新执行环境初始化即可：

source /opt/petalinux/settings.sh

综上所述， petalinux-create 不仅是一个简单的项目生成器，更是连接开发者意图与自动化构建系统的桥梁。掌握其深层机制，将极大提升嵌入式Linux开发的专业性与可靠性。

5. 硬件平台配置与HDL文件集成

在嵌入式异构系统开发中，软硬件协同设计是实现高性能、高可靠性系统的基石。PetaLinux作为Xilinx为Zynq系列和Versal自适应SoC量身打造的嵌入式Linux开发框架，其核心优势之一在于能够无缝对接FPGA端的设计成果，并将其自动映射到操作系统层面进行资源管理与驱动支持。这一过程的关键桥梁便是 硬件描述文件（Hardware Description File） ，通常以 .xsa （Xilinx Support Archive）格式存在，由Vivado工具导出，包含了PS（Processing System）与PL（Programmable Logic）之间的完整连接信息。

本章将深入剖析从FPGA侧生成XSA文件，到PetaLinux工程中导入并解析该文件的全过程，重点讲解设备树（Device Tree）的自动生成机制、外设资源在Linux内核中的映射方式，以及如何确保软硬件变更同步更新。通过理论结合实操的方式，帮助开发者掌握构建稳定软硬协同系统的底层逻辑。

5.1 XSA文件生成与结构解析

XSA（Xilinx Support Archive）文件是Vivado工程导出的标准压缩包，封装了整个硬件平台的设计元数据，包括PS配置参数、时钟网络、中断路由、AXI接口拓扑、GPIO定义等关键信息。它是PetaLinux项目初始化阶段必须依赖的核心输入文件，直接影响后续内核编译、设备树生成及bitstream加载行为。

5.1.1 Vivado中XSA文件的生成流程

在完成Zynq或Zynq UltraScale+ MPSoC的IP集成、引脚约束和综合实现后，需通过以下步骤导出XSA文件：

# 在Vivado Tcl控制台执行以下命令
write_hw_platform -fixed -include_bit -force -file ./output/system_wrapper.xsa

上述Tcl指令的参数说明如下： – -fixed ：表示这是一个固定硬件平台，适用于大多数嵌入式应用场景； – -include_bit ：将.bit流文件一并打包进XSA，便于后续直接烧录； – -force ：强制覆盖已有同名文件； – -file ：指定输出路径和文件名。

⚠️ 注意：建议始终启用 -include_bit 选项，否则PetaLinux在构建BOOT.BIN时会报错“bitstream not found”。

5.1.2 XSA文件内部结构分析

使用归档工具解压XSA文件（本质是一个ZIP包），可观察其目录结构：

这些文件共同构成了PetaLinux工具解析硬件拓扑的基础数据源。

5.1.3 PetaLinux导入XSA的操作方法

进入PetaLinux工程根目录后，执行如下命令导入硬件平台：

petalinux-config –get-hw-description=/path/to/xsa/directory

该命令触发一系列自动化处理流程，其内部逻辑如下图所示（Mermaid流程图）：

graph TD
A[开始] –> B{检测XSA是否存在}
B — 是 –> C[解析hw_platform_spec.xml]
C –> D[提取PS配置参数]
D –> E[生成system-conf.dtsi模板]
E –> F[创建amba总线节点]
F –> G[添加AXI外设子节点]
G –> H[注册中断与DMA通道]
H –> I[生成最终.dtb文件]
I –> J[结束]
B — 否 –> K[报错: No hardware description found]
K –> J

此流程体现了PetaLinux对Yocto Project机制的深度集成——所有硬件抽象均通过BitBake任务调度完成，具体表现为 plnx-toolchain 组件调用 xsct （Xilinx Software Command-line Tools）解析XSA，并生成对应的设备树片段。

5.1.4 设备树自动生成机制详解

设备树（Device Tree）是一种描述硬件资源的数据结构，Linux内核在启动初期读取 .dtb 二进制文件以动态识别外设。PetaLinux利用XSA中的信息自动生成设备树源码（ .dts ），主要涉及以下几个层级：

根节点定义

/ {
model = "Zynq ZC702 Development Board";
compatible = "xlnx,zynq-zc702", "xlnx,zynq-7series";
};

compatible 字段用于匹配内核中的机器描述符，决定启用哪套驱动集。

PS外设映射

&uart1 {
status = "okay";
clock-frequency = <50000000>;
};

来自XSA的时钟配置被转换为精确频率值，避免手动校准误差。

PL端AXI外设注入

当用户在PL中添加一个AXI GPIO IP核时，Vivado会在XSA中记录其基地址和中断号。PetaLinux据此生成如下节点：

axi_gpio_0: gpio@43c00000 {
compatible = "xlnx,xps-gpio-1.00.a";
reg = <0x43c00000 0x10000>;
interrupt-parent = <&gic>;
interrupts = <0 89 4>;
xlnx,all-inputs = 0x0;
xlnx,all-outputs = 0x1;
};

🔍 参数说明： – reg : 寄存器物理基地址与长度（十六进制） – interrupts : SPI中断编号（GIC视角）、触发类型（4=上升沿） – xlnx,* : Xilinx专有属性，用于匹配SDK驱动

这种自动化映射极大降低了驱动开发门槛，但要求硬件设计保持一致性——任何修改都必须重新导出XSA并刷新PetaLinux工程。

5.2 外设资源映射与Linux访问机制

一旦设备树成功生成，Linux内核即可根据其内容初始化相应的驱动模块。本节将以GPIO和AXI Stream外设为例，展示从HDL设计到用户空间操作的完整链路。

5.2.1 GPIO外设的软硬件联动实例

假设我们在Vivado中添加了一个AXI GPIO IP，配置为8位输出，连接LED灯组。其在Block Design中的实例名为 led_gpio 。

硬件端配置要点

• Base Address: 0x43C00000
• Interrupt: Disabled
• Channel 1: Output Only

导出XSA后，在PetaLinux中运行：

petalinux-build
petalinux-package –boot –fsbl images/linux/zynq_fsbl.elf \\
–fpga images/linux/system.bit \\
–uboot

系统启动后可通过sysfs接口访问GPIO：

# 查看已注册的GPIO数量
cat /sys/class/gpio/gpiochip0/base

# 导出第54号GPIO（计算公式：base + offset）
echo 54 > /sys/class/gpio/export

# 设置方向为输出
echo out > /sys/class/gpio/gpio54/direction

# 控制电平状态
echo 1 > /sys/class/gpio/gpio54/value # 点亮LED
echo 0 > /sys/class/gpio/gpio54/value # 熄灭LED

📌 计算说明：AXI GPIO基地址 0x43C00000 对应设备树节点 gpio@43c00000 ，其默认占用32个GPIO编号。实际编号由内核 gpiolib 动态分配，可通过 dmesg | grep gpio 查看映射关系。

5.2.2 AXI Stream外设的驱动绑定与应用层通信

对于更复杂的高速外设（如图像采集模块），常采用AXI4-Stream协议传输数据。此时需配合Linux DMA引擎和UIO（Userspace I/O）框架实现高效访问。

示例：AXI DMA + FIFO环形缓冲区设计

在Vivado中构建如下架构：

Camera → AXI DMA → AXI FIFO → DDR via HP0

导出XSA后，PetaLinux自动生成以下设备树节点：

axi_dma_0: dma@40400000 {
compatible = "xlnx,axi-dma-1.00.a";
reg = <0x40400000 0x10000>;
interrupts = <0 30 4>, <0 31 4>; /* TX/RX */
xlnx,include-sg;
xlnx,addrwidth = <0x20>;

axi_dma_rx_chan: rx-channel {
compatible = "xlnx,axi-dma-rx-channel";
};

axi_dma_tx_chan: tx-channel {
compatible = "xlnx,axi-dma-tx-channel";
};
};

内核驱动加载验证

# 检查DMA设备是否注册
ls /dev/xilinx_dma*

# 输出示例：
# /dev/xilinx_dma_rx_0
# /dev/xilinx_dma_tx_0

用户态程序读取视频流（C语言片段）

#include <fcntl.h>
#include <unistd.h>
#include <sys/mman.h>

int fd = open("/dev/xilinx_dma_rx_0", O_RDWR);
void *buf = mmap(NULL, BUFFER_SIZE, PROT_READ, MAP_SHARED, fd, 0);

while (1) {
read(fd, NULL, 0); // 触发DMA接收
process_frame(buf); // 处理图像帧
}

✅ 优势：绕过内核复制开销，实现零拷贝（Zero-Copy）数据通路 ⚠️ 风险：需严格管理内存屏障与缓存一致性（Cache Coherency）

5.3 软硬件协同调试策略

尽管PetaLinux提供了高度自动化的集成能力，但在实际项目中仍可能遇到软硬件不匹配问题。以下列举常见故障及其排查手段。

5.3.1 设备树节点缺失导致驱动无法加载

现象 ： dmesg 显示“no matching node found”或“probe failed”。

排查步骤 ： 1. 确认XSA是否包含最新设计变更 2. 检查 project-spec/meta-user/recipes-bsp/device-tree/files/system-user.dtsi 是否有覆盖冲突 3. 使用 dtc 反编译 .dtb 文件验证节点存在性：

dtc -I dtb -O dts -o system.dts ./images/linux/system-top.dtb
grep -A10 -B5 "axi_gpio" system.dts

5.3.2 Bitstream未正确加载PL逻辑

现象 ：FPGA外设无响应，但PS功能正常。

检查清单 ： – [ ] petalinux-config 中启用“FPGA Manager” – [ ] image.ub 或 BOOT.BIN 是否包含 .bit 文件 – [ ] 查看U-Boot日志是否有“Loading FPGA image”字样

可通过U-Boot命令行手动测试：

# 在U-Boot提示符下执行
fpga load 0 ${kernel_addr_r} ${filesize}

5.3.3 中断号映射错误引发系统崩溃

案例 ：AXI Timer设置为IRQ_F2P[0:0]，但设备树写成 interrupts = <0 90 4> 而非 <0 89 4> 。

解决方案 ： 参考UG585手册中“Interrupt Table for Zynq-7000”章节，建立如下映射表：

建议编写自动化脚本提取XDC约束文件中的中断声明，减少人为错误。

5.4 最佳实践与团队协作规范

为保障大型项目中软硬件协同效率，推荐实施以下工程规范。

5.4.1 版本同步机制

建立“硬件版本标签”制度：

# 每次Vivado设计变更后打标签
git tag -a hw-v1.2 -m "Added AXI IIC for sensor hub"

# PetaLinux工程引用特定XSA版本
petalinux-config –get-hw-description=../vivado/hw-v1.2/

5.4.2 自动化构建流水线示例（Jenkins Pipeline）

pipeline {
agent any
stages {
stage('Synthesize FPGA') {
steps {
sh 'vivado -mode batch -source generate_xsa.tcl'
}
}
stage('Build Linux') {
steps {
sh '''
cd petalinux_proj
petalinux-config –get-hw-description=../vivado/output/
petalinux-build
'''
}
}
stage('Deploy Image') {
steps {
archiveArtifacts 'images/linux/*.bin'
}
}
}
}

该流程确保每次提交都能产出一致的软硬件镜像组合。

综上所述，PetaLinux与Vivado之间的XSA桥梁不仅是技术接口，更是现代嵌入式开发中跨学科协作的关键纽带。只有深刻理解其背后的数据流转机制与自动化生成逻辑，才能在复杂系统中游刃有余地应对各种挑战。

6. petalinux-config进行内核与根文件系统配置

在嵌入式Linux开发流程中， petalinux-config 是PetaLinux工具链中最核心的配置入口之一。它不仅为开发者提供了对整个系统架构的精细控制能力，还通过分层式的菜单界面实现了从硬件抽象到软件服务的全面定制化管理。该命令本质上是Yocto Project构建系统与Xilinx定制元数据之间的桥梁，允许用户以图形化方式（基于ncurses的menuconfig）或命令行方式修改内核、U-Boot、根文件系统以及项目级参数等关键组件。

其作用远不止于简单的“开关选项”设置——合理的配置策略直接影响系统的启动性能、外设可用性、安全性、资源利用率乃至长期维护成本。尤其在面向工业自动化、边缘AI推理、车载通信等高可靠性场景时，必须深入理解每一个配置项的技术背景和实际影响，才能构建出既高效又稳健的目标系统。

本章节将围绕 petalinux-config 的使用展开，逐层剖析其在内核裁剪、驱动启用、调度优化、根文件系统扩展及高级部署场景中的应用方法，并结合具体代码片段、流程图和配置表格，帮助开发者掌握如何精准调优嵌入式Linux环境。

6.1 全局配置界面启动与导航技巧

petalinux-config 命令用于进入项目的全局配置主界面，它是后续所有深度定制操作的前提。执行此命令后，会加载一系列由Yocto meta-layer定义的Kconfig配置项，形成一个层次化的菜单结构，涵盖内核、根文件系统、设备树、U-Boot、文件系统布局等多个维度。

6.1.1 进入menuconfig图形化配置界面

要在已创建的PetaLinux项目中启动配置界面，需先进入项目目录并运行：

cd my_zynq_project
petalinux-config

该命令会自动检测当前项目的硬件平台信息（如来自Vivado导出的 .xsa 文件），并初始化相应的配置模板。首次运行时，系统会根据所选模板（例如 zynq 或 zynqMP ）预填充默认值，这些值通常适用于通用评估板（如ZC702、ZCU104）。

若要仅配置内核部分，可使用子命令：

petalinux-config -c kernel

同理，也可单独配置根文件系统：

petalinux-config -c rootfs

这在大型项目中非常有用，避免误改其他模块设置。

执行逻辑说明：

• petalinux-config 实际上是调用底层 bitbake 构建系统中的 menuconfig 任务。
• 它依赖于 conf/local.conf 和 project-spec/configs/ 目录下的配置文件作为输入源。
• 界面基于 ncurses 库实现，支持键盘交互，无需鼠标即可完成全部操作。

6.1.2 使用快捷键高效浏览和修改选项

在 menuconfig 界面中，熟练掌握快捷键能显著提升配置效率。以下是常用操作汇总：

示例：快速启用I2C支持

假设需要为Zynq-7000平台启用I2C控制器支持：

⚠️ 注意：某些选项之间存在依赖关系（dependency），未满足时会被自动置灰。例如，若父项“I2C support”未启用，则所有子项均不可选。

流程图：petalinux-config 配置流程

graph TD
A[启动 petalinux-config] –> B{是否首次配置?}
B — 是 –> C[加载默认模板配置]
B — 否 –> D[读取现有 .config 缓存]
C –> E[解析硬件平台 .xsa 文件]
D –> E
E –> F[生成 menuconfig 层级菜单]
F –> G[用户交互式修改选项]
G –> H{是否保存退出?}
H — 否 –> G
H — 是 –> I[写入 project-spec/configs/*.config]
I –> J[结束配置，返回 shell]

上述流程体现了从命令触发到最终配置落地的完整路径。值得注意的是，所有更改并不会立即生效，而是写入位于 project-spec/configs/ 下的 .config 文件中，直到下次执行 petalinux-build 才会被纳入构建过程。

参数说明与配置持久化机制

每次通过 petalinux-config 修改的内容都会保存在以下两个主要位置：

• project-spec/configs/kernel_config ：存储内核配置（对应 linux-xlnx recipe 的 defconfig）
• project-spec/configs/rootfs_config ：存储根文件系统配置（基于 meta-plnx 中的 plnx-rootfs ）

这些文件本质上是标准的 Kconfig 格式文本，形如：

CONFIG_I2C=y
CONFIG_I2C_XILINX=y
CONFIG_SCSI=y

开发者也可以直接编辑这些文件进行批量修改，但建议优先使用图形界面以避免语法错误。

此外，PetaLinux还支持“配置快照”功能，可通过如下命令导出当前状态：

petalinux-config –get-config > config_snapshot.json

便于团队协作或版本回溯。

6.2 内核配置项深度定制

Linux内核是嵌入式系统的核心，而 petalinux-config -c kernel 提供了对其进行全面裁剪和优化的能力。不同于桌面发行版内核的“大而全”，嵌入式系统更强调精简、实时性和专用驱动支持。因此，合理配置内核不仅能减少镜像体积，还能提升启动速度和运行稳定性。

6.2.1 启用特定驱动模块（如SPI、I2C、CAN）

许多外设接口在默认配置中处于关闭状态，需手动开启。以SPI为例，在工业传感器采集系统中常需连接ADC芯片或Flash设备。

操作步骤：

对应配置项如下：

CONFIG_SPI=y
CONFIG_SPI_XILINX=y
CONFIG_SPI_SPIDEV=y

代码块：查看内核是否识别SPI设备

# 启动目标板后检查
ls /sys/bus/spi/devices/
dmesg | grep spi

输出示例：

[ 2.345678] spi_master spi0: Xilinx SPI controller at 0xE000D000 (irq 63)
[ 2.345700] spi spi0.0: setup mode 0, 8 bits/w, 1000000 Hz max

🔍 逻辑分析 ： 当 CONFIG_SPI_XILINX=y 被启用后，内核会在初始化阶段扫描设备树中 compatible = "xlnx,xps-spi-2.00.a" 的节点，并绑定驱动程序 xilinx_spi_driver 。随后创建主控制器实例，供用户空间通过 spidev 接口访问。

6.2.2 调整内核调度策略与实时性优化参数

对于时间敏感型应用（如运动控制、音视频同步），标准CFS（Completely Fair Scheduler）可能无法满足硬实时需求。此时应启用PREEMPT_RT补丁或调整调度参数。

配置路径：

• General setup → Preemption Model → 选择 Fully Preemptible Kernel (RT)
• 启用 High Resolution Timer Support
• 开启 Tickless System (Dynamic Ticks)

对应配置：

CONFIG_PREEMPT_RT_FULL=y
CONFIG_HIGH_RES_TIMERS=y
CONFIG_NO_HZ_DYNAMIC=y

影响分析表：

💡 提示 ：启用 PREEMPT_RT_FULL 会导致构建时间增加约30%，且部分驱动可能不兼容，建议在确定实时性要求后再开启。

6.2.3 文件系统支持类型选择（ext4、squashfs、jffs2）

根文件系统的格式直接影响存储介质兼容性、读写性能与寿命。PetaLinux支持多种文件系统类型，可通过 petalinux-config 设置。

配置路径：

• File systems → 启用所需类型：
• The Extended 4 (ext4) filesystem
• SquashFS 4.0 （只读压缩文件系统）
• Journalling Flash File System v2 (JFFS2) （适用于NOR/NAND Flash）

示例：设置默认根文件系统为squashfs

petalinux-config
# → Image Packaging Configuration → Root filesystem type → squashfs

生成的镜像 image.ub 中将包含压缩后的 rootfs.squashfs ，挂载时自动解压，节省约60%空间。

6.3 根文件系统功能增强

根文件系统决定了用户空间的行为特征。通过 petalinux-config -c rootfs ，可以添加服务、脚本、库文件甚至完整的包管理系统（如opkg）。

6.3.1 添加用户自定义启动脚本与服务单元

嵌入式系统常需在开机时执行特定动作，如挂载分区、启动守护进程、配置网络。

方法一：使用 init.d 脚本

创建自定义脚本模板：

mkdir -p project-spec/meta-user/recipes-core/initrdscripts/files/
cat > project-spec/meta-user/recipes-core/initrdscripts/files/mystartup.sh << 'EOF'
#!/bin/sh
echo "Starting custom service…"
modprobe spi-dev
ip link set eth0 up
dhclient eth0
EOF
chmod +x project-spec/meta-user/recipes-core/initrdscripts/files/mystartup.sh

然后在 project-spec/meta-user/recipes-core/initrdscripts/initrdscripts.bbappend 中注册：

FILESEXTRAPATHS_prepend := "${THISDIR}/files:"
SRC_URI += "file://mystartup.sh"

do_install_append() {
install -d ${D}${sysconfdir}/init.d
install -m 0755 ${WORKDIR}/mystartup.sh ${D}${sysconfdir}/init.d/mystartup.sh
}

RDEPENDS_${PN} += "initscripts"

最后在 petalinux-config -c rootfs 中启用该组件。

✅ 逻辑说明 ： 此 .bbappend 文件扩展了原始 initrdscripts recipe，将脚本注入根文件系统，并在 /etc/init.d/ 注册。系统启动时由 rcS 脚本调用执行。

6.3.2 集成交叉编译的应用程序与动态库

将外部应用程序打包进根文件系统是常见需求。

步骤：

# project-spec/meta-user/recipes-apps/helloapp/helloapp_1.0.bb
SUMMARY = "Custom Hello App"
LICENSE = "MIT"
SRC_URI = "file://hello.c"

S = "${WORKDIR}"

do_compile() {
${CC} ${CFLAGS} hello.c -o hello
}

do_install() {
install -d ${D}${bindir}
install -m 0755 hello ${D}${bindir}/
}

petalinux-config -c rootfs
# → User Packages → enable helloapp

6.3.3 启用SSH、FTP远程管理功能的安全配置

默认情况下，PetaLinux镜像不开启SSH服务。为便于调试，可启用Dropbear（轻量级SSH服务器）。

配置步骤：

petalinux-config -c rootfs
# → package management → busybox → SSH Daemon → Enable
# 或选择 dropbear 替代方案

同时设置默认密码（不推荐用于生产）：

# 在 project-spec/configs/rootfs_config 添加
CONFIG_root_password="root"

🔐 安全建议 ： 生产环境中应禁用密码登录，改用公钥认证，并限制SSH端口暴露范围。

6.4 高级配置场景实战

6.4.1 多核CPU任务绑定与电源管理设置

Zynq MPSoC具备多个ARM Cortex-A53/A9核心，可通过内核配置实现CPU隔离与节能调度。

配置项：

• CONFIG_SMP=y （多核支持）
• CONFIG_CPU_IDLE=y （空闲状态降频）
• CONFIG_CPU_FREQ_GOV_ONDEMAND=y （按需调频）

启动参数添加 isolcpus=1,2 nohz_full=1,2 rcu_nocbs=1,2 实现核心隔离。

6.4.2 实现只读根文件系统提升系统稳定性

防止意外写入损坏文件系统：

petalinux-config -c rootfs
# → Read-only rootfs → Yes

结合临时内存挂载 /tmp , /var 提供可写区域。

6.4.3 自定义U-Boot环境变量传递机制

通过 project-spec/configs/auto.conf 设置：

UBOOT_ENV_VARS_append = "bootargs=console=ttyPS0,115200 root=/dev/mmcblk0p2 rw"

确保引导参数准确传递至内核。

7. Linux内核、设备树与bitstream生成

7.1 petalinux-build 构建机制解析

petalinux-build 是 PetaLinux 工具链中最核心的构建命令，其底层基于 Yocto Project 的 bitbake 调度引擎。当执行该命令时，系统会根据项目配置自动生成一系列任务（tasks），涵盖从源码获取、补丁应用、编译链接到镜像打包的完整流程。

petalinux-build

该命令触发的典型构建流程如下所示（使用 Mermaid 流程图表示）：

graph TD
A[开始构建] –> B{检查硬件平台文件}
B –>|XSA/HDF存在| C[生成设备树和U-Boot配置]
C –> D[启动bitbake调度器]
D –> E[下载内核源码 (if not cached)]
E –> F[应用PetaLinux定制补丁]
F –> G[编译Linux内核 → Image & zImage]
G –> H[生成设备树Blob (.dtb)]
H –> I[构建BOOT.BIN: FSBL + bitstream + U-Boot]
I –> J[打包根文件系统: rootfs.cpio / rootfs.jffs2]
J –> K[生成最终可启动镜像]
K –> L[输出至 ./images/linux/ 目录]

每一步都由 Yocto 的 .bb 配方（recipe）控制，例如： – 内核构建由 linux-xlnx_%.bbappend 控制； – 设备树生成依赖于 system-top.dts 和 pl.dtsi ； – BOOT.BIN 封装通过 boot.bin.recipe 定义。

构建过程中，所有中间产物存放于 ./build/tmp/ 目录下，便于调试与缓存复用。

7.2 设备树（Device Tree）生成逻辑与结构分析

设备树是连接硬件描述与操作系统的关键桥梁。在 PetaLinux 中， .dts 文件由 XSA 文件自动解析生成，位于：

project-spec/meta-user/recipes-bsp/device-tree/files/system-top.dts

其主要内容包括：

当运行 petalinux-build 时，工具链会执行以下步骤生成 .dtb ：

示例片段（包含PL端AXI GPIO映射）：

&axi_gpio_0 {
compatible = "generic-uio";
status = "okay";
};

注：若需手动修改设备树，应在 project-spec/meta-user/recipes-bsp/device-tree/files/ 下编辑并重新构建。

7.3 bitstream 融合与 BOOT.BIN 生成机制

BOOT.BIN 是 Zynq 平台的第一阶段引导镜像，采用 BIF（Boot Image Format） 打包多个组件，具体构成如下表所示：

BIF 文件模板位于 project-spec/configs/boot.bif ，可自定义加载顺序。默认内容如下：

the_ROM_image:
{
[fsbl] fsbl.elf
[bitstream] design_1_wrapper.bit
[u-boot] u-boot.elf
}

执行 petalinux-build 时，系统调用 bootgen 工具自动完成封装：

bootgen -image project-spec/configs/boot.bif -o i images/linux/BOOT.BIN -w on

若未正确导入 .bit 文件，将导致 PL 功能失效，表现为外设无响应或中断丢失。

7.4 编译输出产物详解与部署准备

成功执行 petalinux-build 后， images/linux/ 目录将生成以下关键文件：

这些文件共同构成了完整的启动链条。典型的启动流程如下：

开发者可通过 SD 卡、JTAG 或 QSPI 方式部署上述镜像，为下一阶段的板级验证做好准备。

本文还有配套的精品资源，点击获取

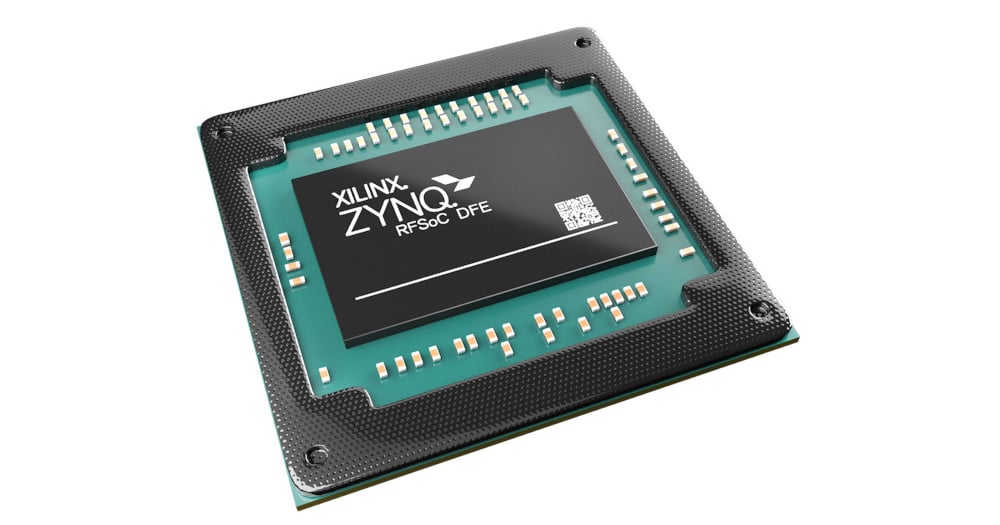

简介：PetaLinux是Xilinx推出的专用于Zynq系列FPGA的嵌入式Linux开发工具，支持在Ubuntu系统中完成从硬件配置到软件部署的全流程开发。本文档详细介绍了PetaLinux的安装、项目创建、硬件与软件配置、编译生成、镜像打包、测试调试及后续维护等关键步骤，并结合“02_ZYNQ”压缩包中的实际文件，帮助开发者快速掌握基于Zynq平台的定制化Linux系统构建方法，适用于嵌入式开发、FPGA软硬件协同设计等应用场景。

本文还有配套的精品资源，点击获取
