ESP32-S3 小智 AI 开发环境搭建与固件编译烧录（MCP 控制 GPIO 点亮 LED 灯示例）

2026-01-30 分类：服务器技术 阅读(855) 评论(0)

文章目录

  • 小智 AI 官网
  • 小智 AI 文档
  • 小智 AI 源码
  • 小智 AI 简介
  • Web 烧录固件
  • 小智 AI 控制台
  • 开发环境
    • 下载 xiaozhi-esp32 源码
    • 搭建 IDF 开发环境
      • 下载 esp-idf 源码
      • 配置 IDF 环境变量
      • IDF 常用命令
    • 编译 xiaozhi-esp32 源码
      • 选择目标芯片
      • 项目配置
      • 编译项目
      • 烧录固件
      • 监控串口
  • 立创实战派ESP32-S3开发板资源标注图
  • 立创实战派ESP32-S3开发板原理图
  • MCP 控制 GPIO 点亮 LED

在 Mac 环境 下搭建 ESP-IDF 开发环境，编译并烧录 小智 AI 语音机器人（xiaozhi-esp32） 固件。 小智 AI 是一款基于 Qwen / DeepSeek 等大模型 的智能语音助手，通过 MCP 协议 实现多端控制，支持语音唤醒、OLED 显示、声纹识别、MQTT 通信、离线唤醒词、自定义表情等功能。

文章涵盖内容包括：

  • ✅ 环境搭建（ESP-IDF v5.5 与工具链安装）
  • 🧰 源码下载与目标芯片配置
  • ⚙️ idf.py 常用命令讲解
  • 🚀 项目编译与固件烧录
  • 💡 基于 MCP 的 GPIO 控制示例（C++ 代码实现绿灯点亮）

小智 AI 官网

  • https://www.gtai-tech.com/

小智 AI 文档

  • https://docs.gtai-tech.com/welcome

小智 AI 源码

  • https://github.com/78/xiaozhi-esp32

小智 AI 简介

小智 AI 聊天机器人作为一个语音交互入口，利用 Qwen / DeepSeek 等大模型的 AI 能力，通过 MCP 协议实现多端控制。

  • 已实现的功能：

    • Wi-Fi / ML307 Cat.1 4G
    • 离线语音唤醒 ESP-SR
    • 支持两种通信协议（Websocket 或 MQTT+UDP）
    • 采用 OPUS 音频编解码
    • 基于流式 ASR + LLM + TTS 架构的语音交互
    • 声纹识别，识别当前说话人的身份 3D Speaker
    • OLED / LCD 显示屏，支持表情显示
    • 电量显示与电源管理
    • 支持多语言（中文、英文、日文）
    • 支持 ESP32-C3、ESP32-S3、ESP32-P4 芯片平台
    • 通过设备端 MCP 实现设备控制（音量、灯光、电机、GPIO 等）
    • 通过云端 MCP 扩展大模型能力（智能家居控制、PC桌面操作、知识搜索、邮件收发等）
    • 自定义唤醒词、字体、表情与聊天背景，支持网页端在线修改 (自定义Assets生成器)

  • 固件烧录

    • 新手第一次操作建议先不要搭建开发环境，直接使用免开发环境烧录的固件。

    • 固件默认接入 xiaozhi.me 官方服务器，个人用户注册账号可以免费使用 Qwen 实时模型。

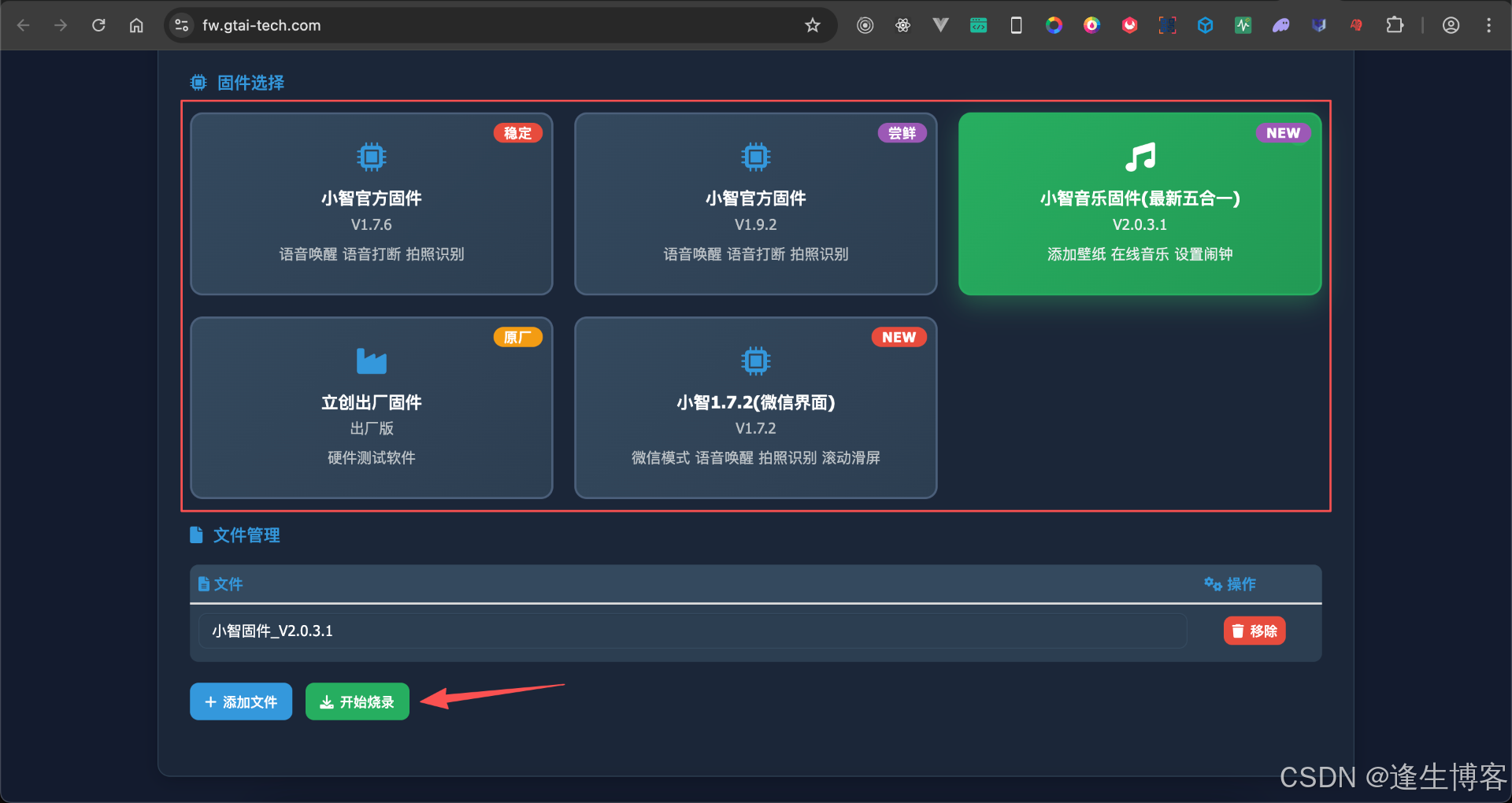

Web 烧录固件

  • https://fw.gtai-tech.com/

在这里插入图片描述

注： 烧录完成后如果 出现黑屏 可以按下主板 复位键。

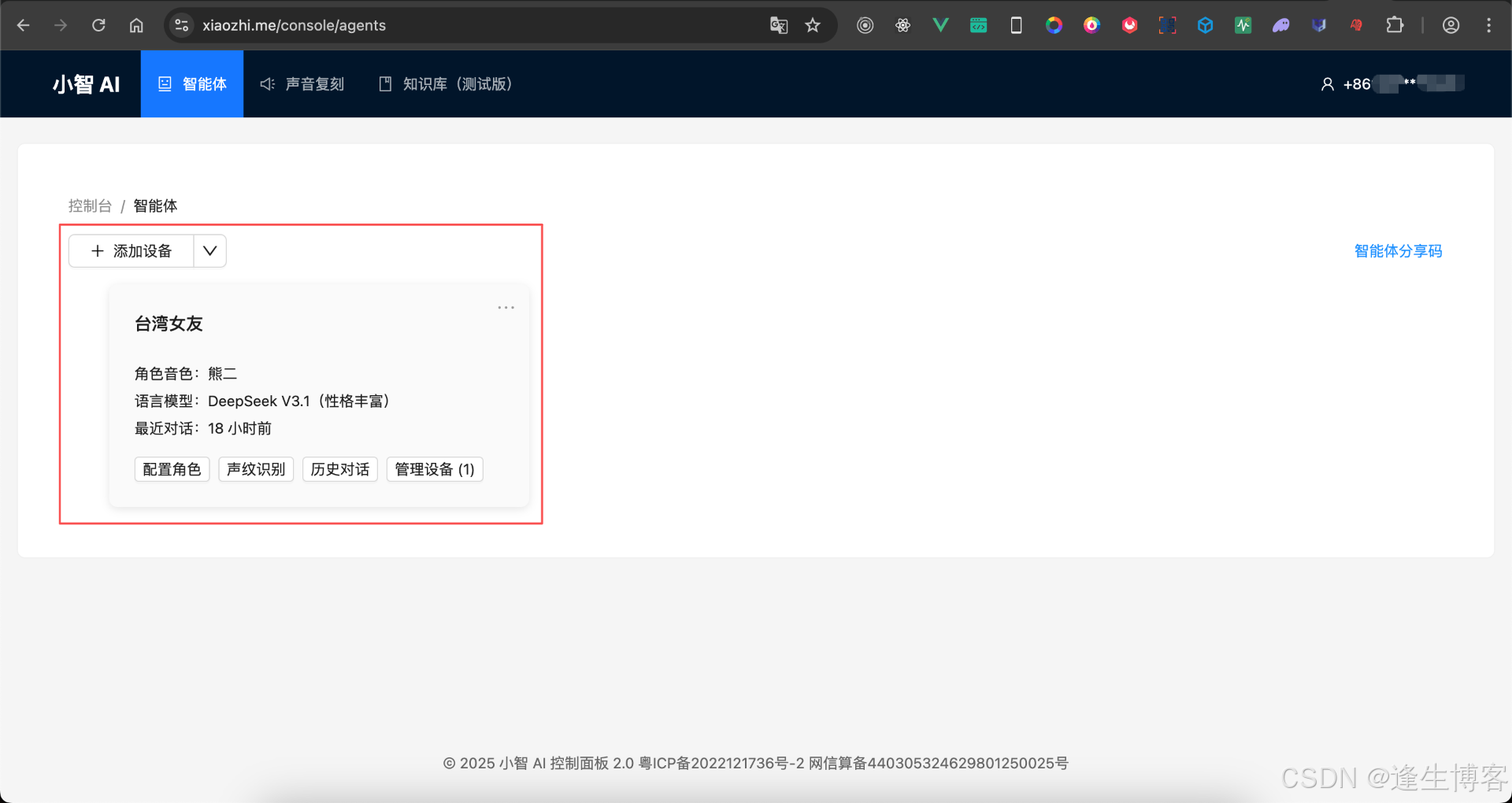

小智 AI 控制台

  • https://xiaozhi.me/

在这里插入图片描述

开发环境

  • TRAE CN 或 VSCode
  • 安装 ESP-IDF 插件，选择 SDK 版本 5.4 或以上
  • 本项目使用 Google C++ 代码风格，提交代码时请确保符合规范
  • ESP32 (基于 ESP-IDF) 应用开发相关 C++ 知识体系

下载 xiaozhi-esp32 源码

  • https://github.com/78/xiaozhi-esp32

git clone –branch v2.0.3 –depth 1 https://github.com/78/xiaozhi-esp32.git

注： 下载最新稳定版本 v2.0.3，不推荐最新版本编译可能会报错。

搭建 IDF 开发环境

注： 当前示例 xiaozhi-esp32 版本 2.0.3 对应的 ESP-IDF 最低版本要求 ≥ 5.4.0。

  • 《ESP32-S3 ESP-IDF 编程指南》

  • Mac 环境安装开发所需工具

brew install cmake ninja dfu-util

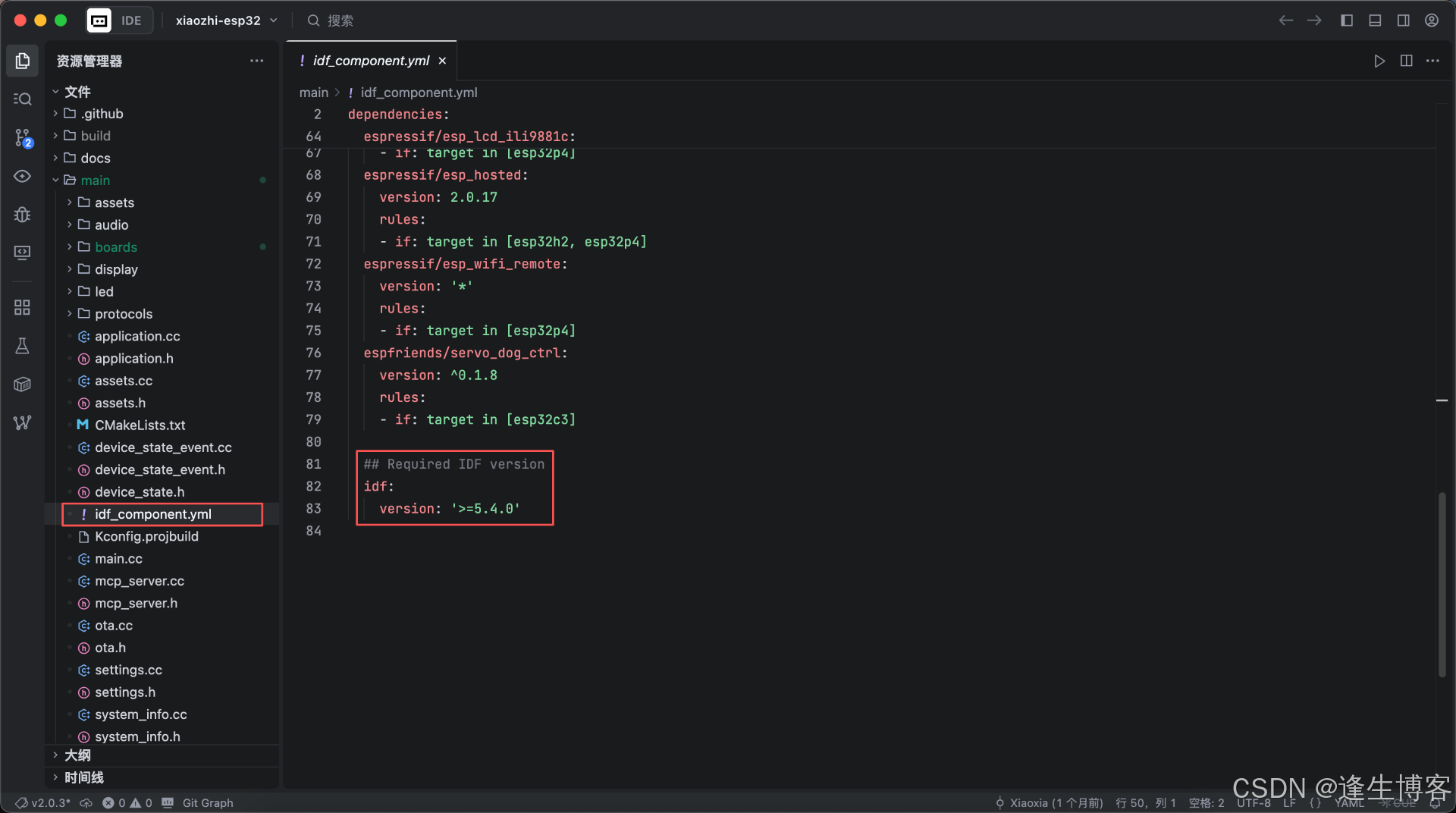

  • 查看源码对应的 IDF 版本号

在这里插入图片描述

下载 esp-idf 源码

  • https://github.com/espressif/esp-idf

git clone –branch v5.5 –depth 1 –recursive https://github.com/espressif/esp-idf.git

cd esp-idf

# 安装 ESP32-S3 开发所需的工具链、Python 包和依赖组件
./install.sh esp32s3
# 或为多个目标芯片安装所需工具
./install.sh esp32,esp32c3,esp32s3

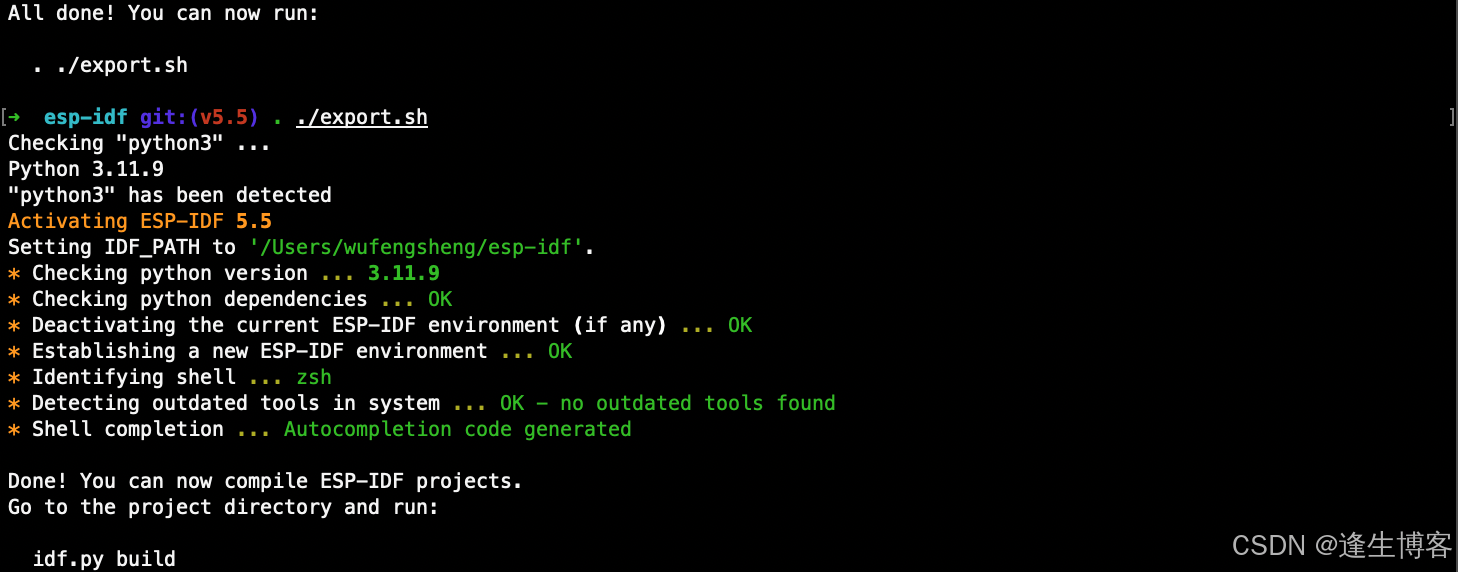

# 配置环境变量，让 ESP-IDF 的工具链和 Python 环境在当前终端会话中可用
. ./export.sh

在这里插入图片描述

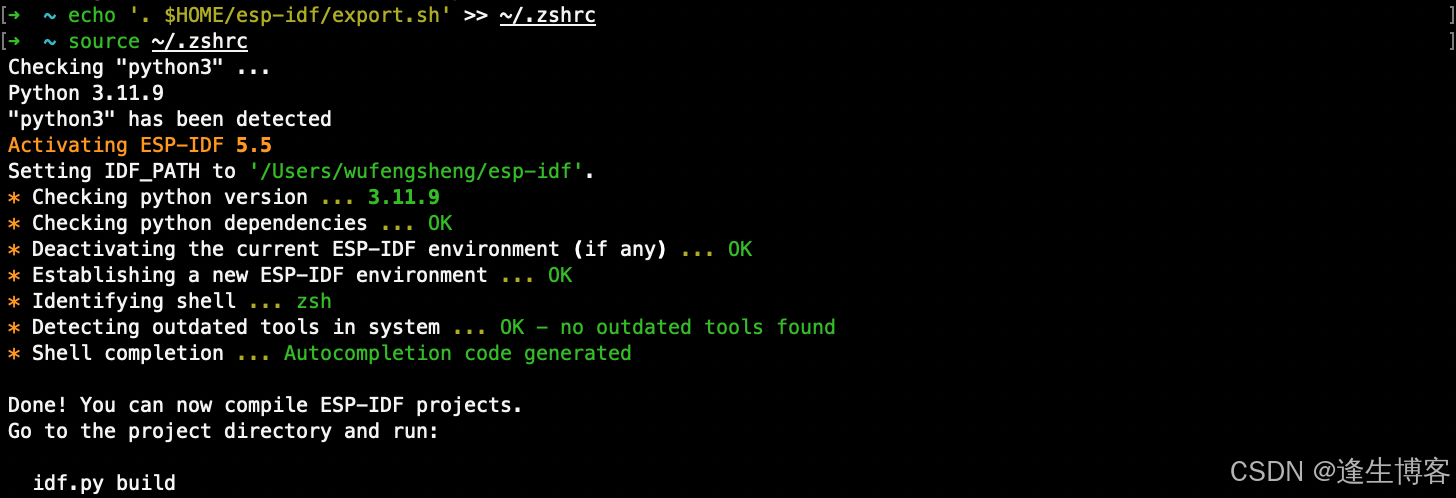

配置 IDF 环境变量

echo '. $HOME/esp-idf/export.sh' >> ~/.zshrc
source ~/.zshrc
# 或
echo '. $HOME/esp-idf/export.sh' >> ~/.bash_profile
source ~/.bash_profile

在这里插入图片描述

注： 配置好环境变量后，每次打开新终端 IDF 工具链都会自动生效。

IDF 常用命令

idf.py –version
idf.py –help

# 选择目标芯片
idf.py set-target esp32s3

# 项目配置
idf.py menuconfig

# 构建项目
idf.py build

# 烧录固件
idf.py flash
idf.py flash -p /dev/cu.usbmodem14101

# 监控串口，查看串口日志
idf.py monitor

编译 xiaozhi-esp32 源码

cd xiaozhi-esp32

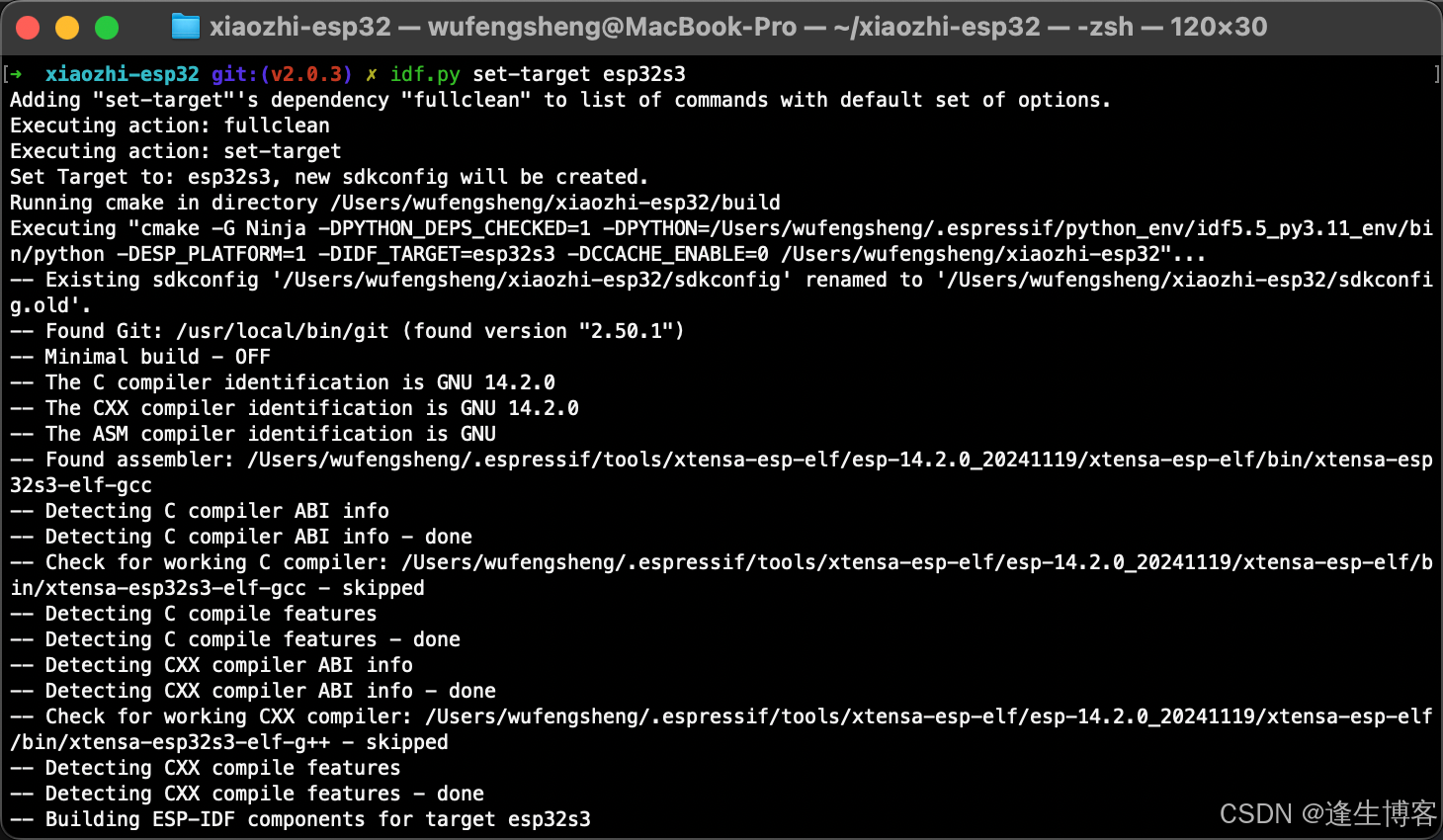

选择目标芯片

idf.py set-target esp32s3

在这里插入图片描述

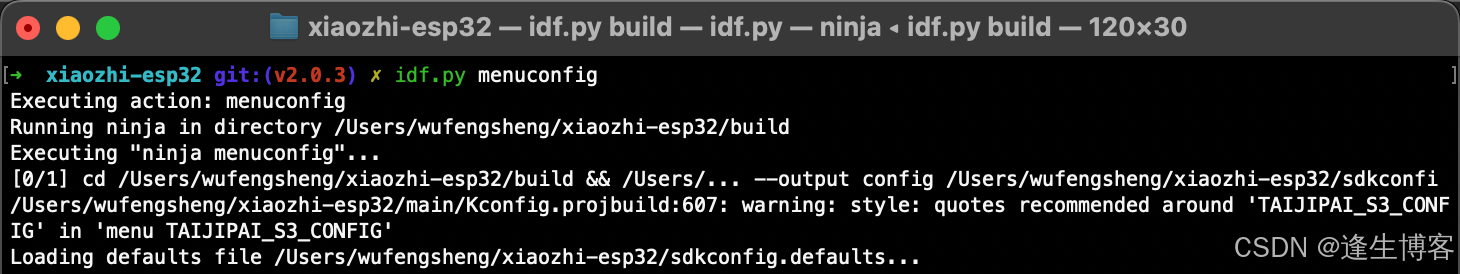

项目配置

idf.py menuconfig

在这里插入图片描述

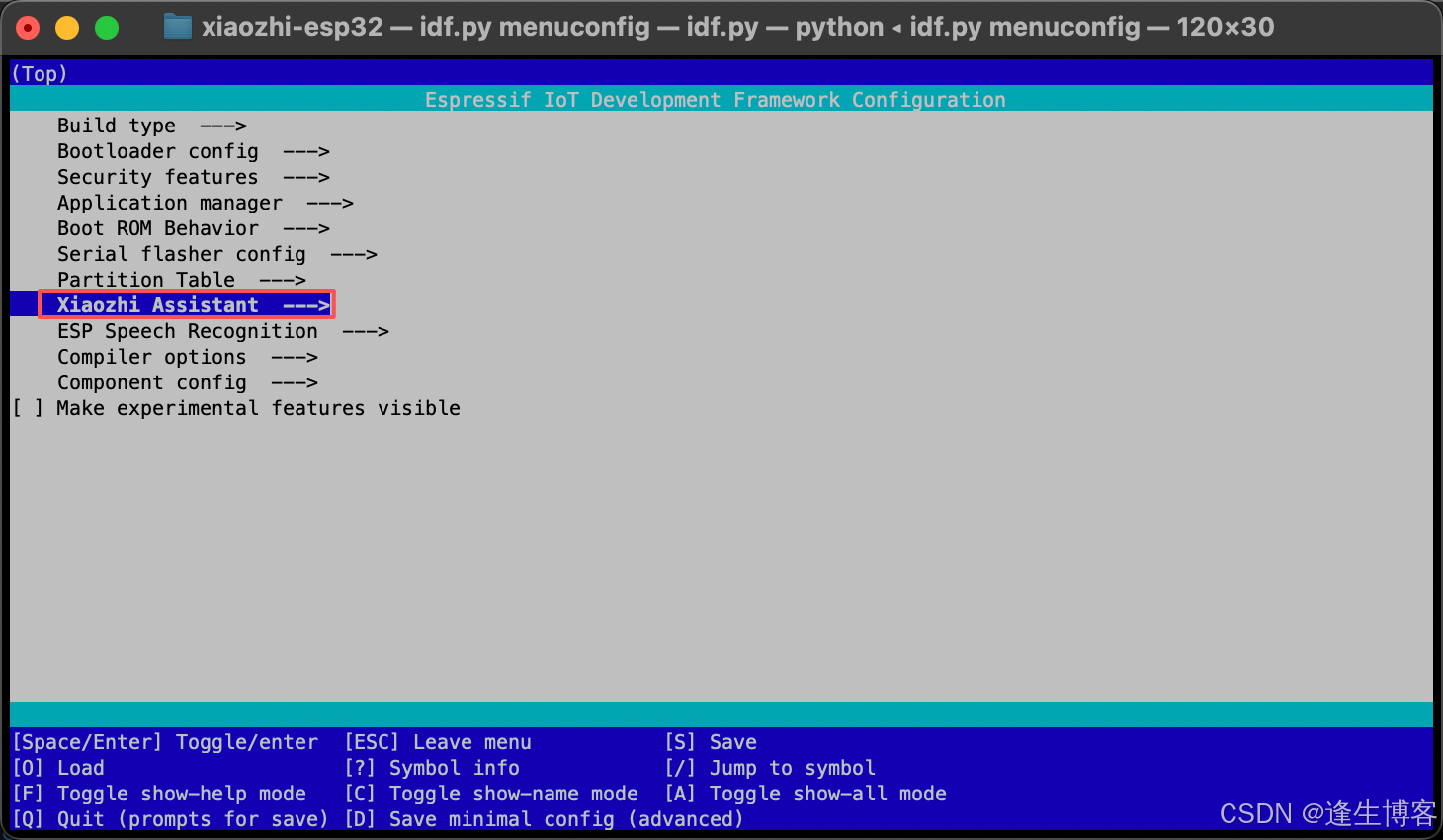

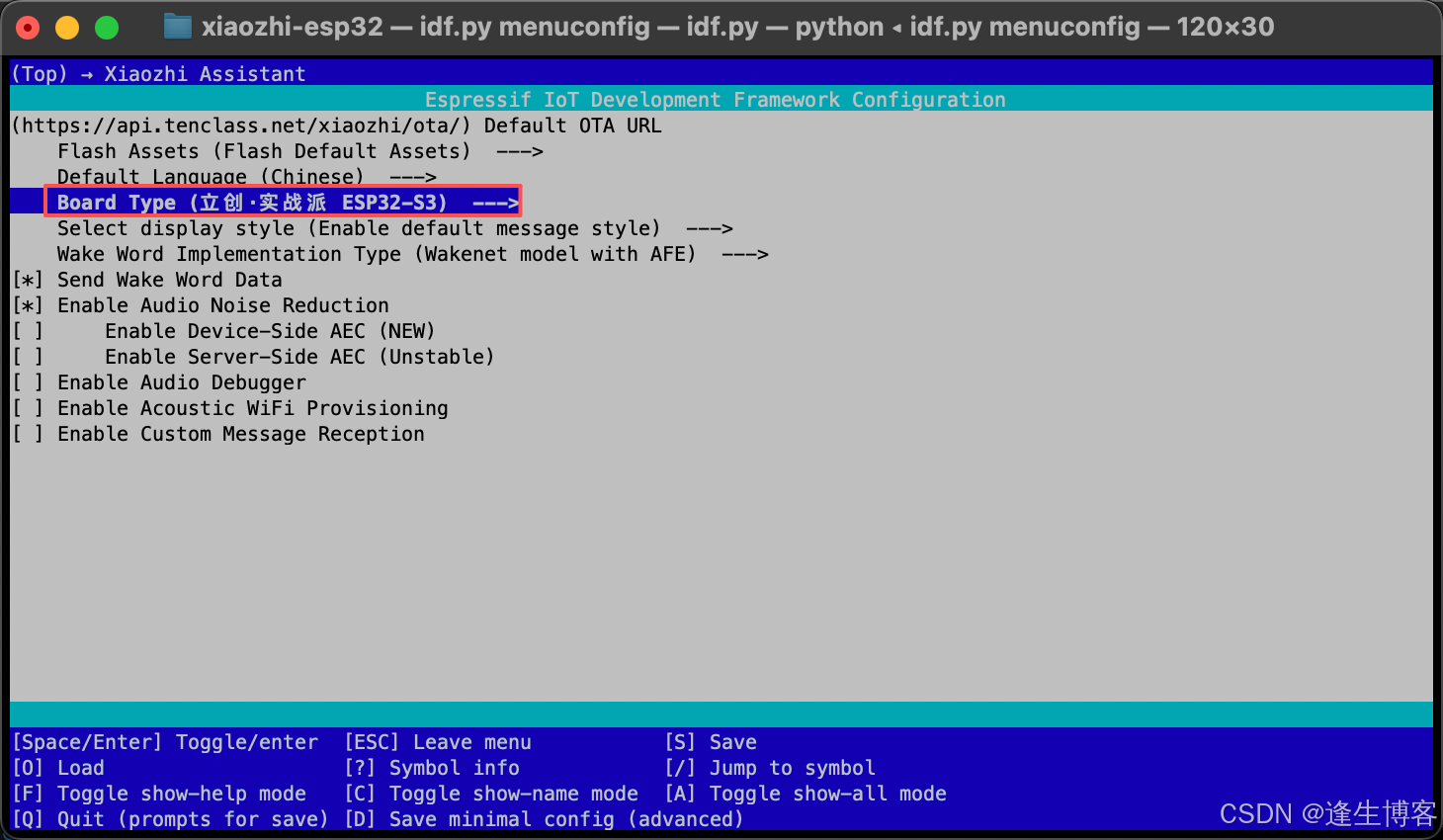

  • 按方向键选择 Xiaozhi Assistant 回车键进入子项

    • 在这里插入图片描述

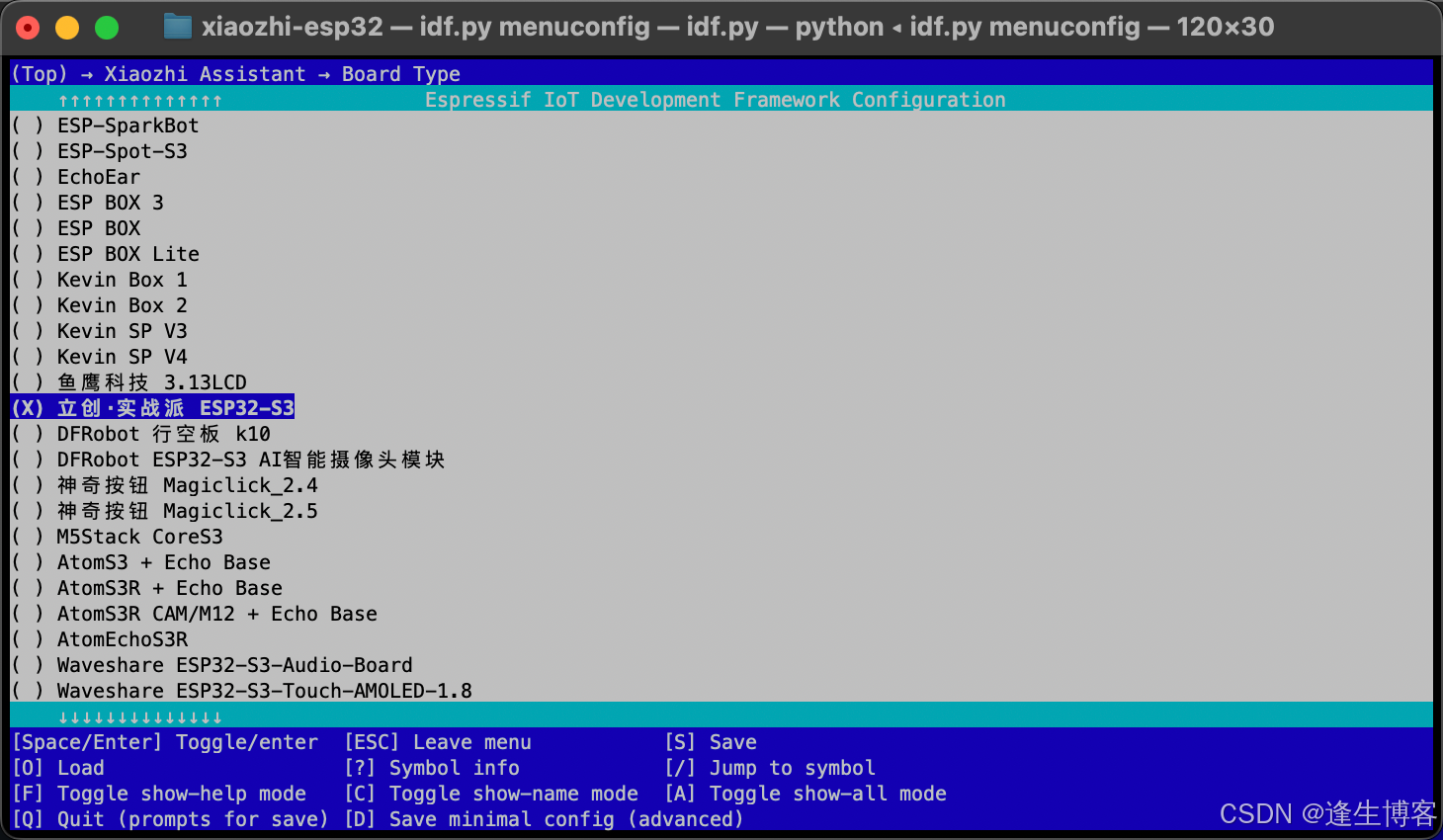

  • 选择 Board Type 回车键进入子项选择 立创·实战派 ESP32-S3 开发板

    • 在这里插入图片描述 在这里插入图片描述

    注： 根据自己当前开发板来选择。

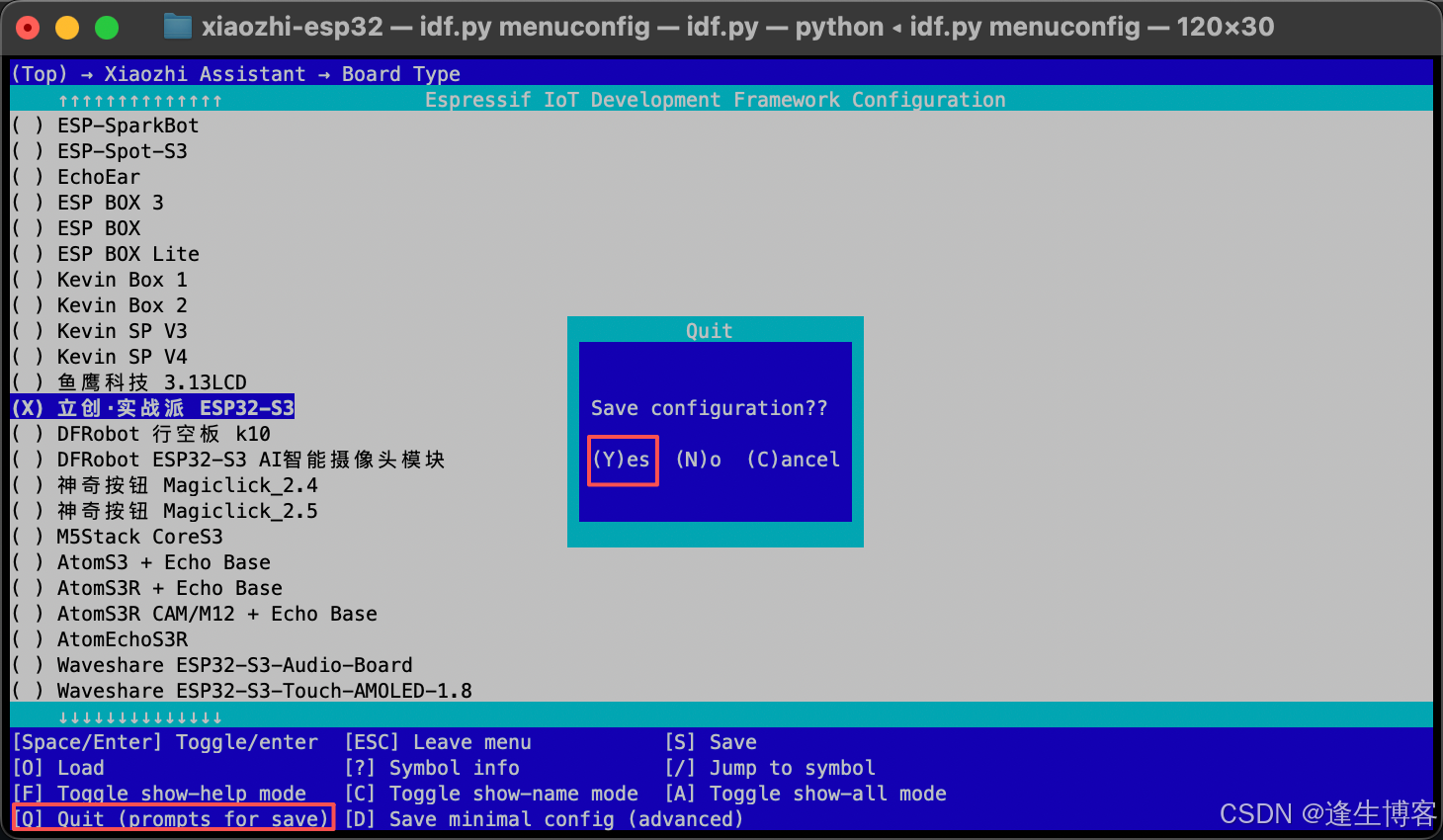

  • 保存配置修改并退出（按 Q 键后会弹出保存提示再输入 Y ）

    • 在这里插入图片描述

    编译项目

    idf.py build

    在这里插入图片描述 在这里插入图片描述

    注： 每次打开新的终端进行项目编译都必须重复以上操作步骤，从 idf.py set-target esp32s3 到 idf.py build 。

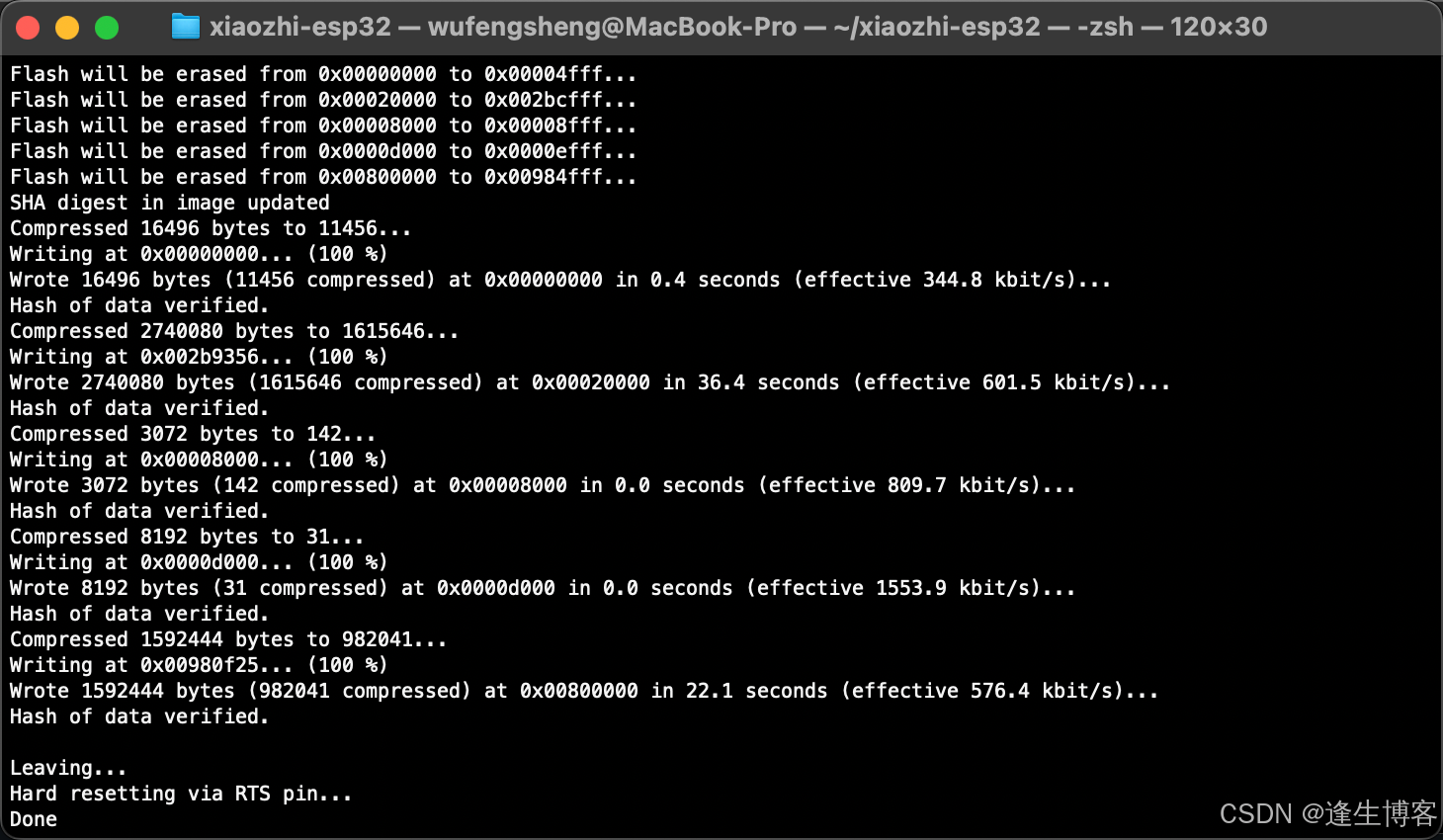

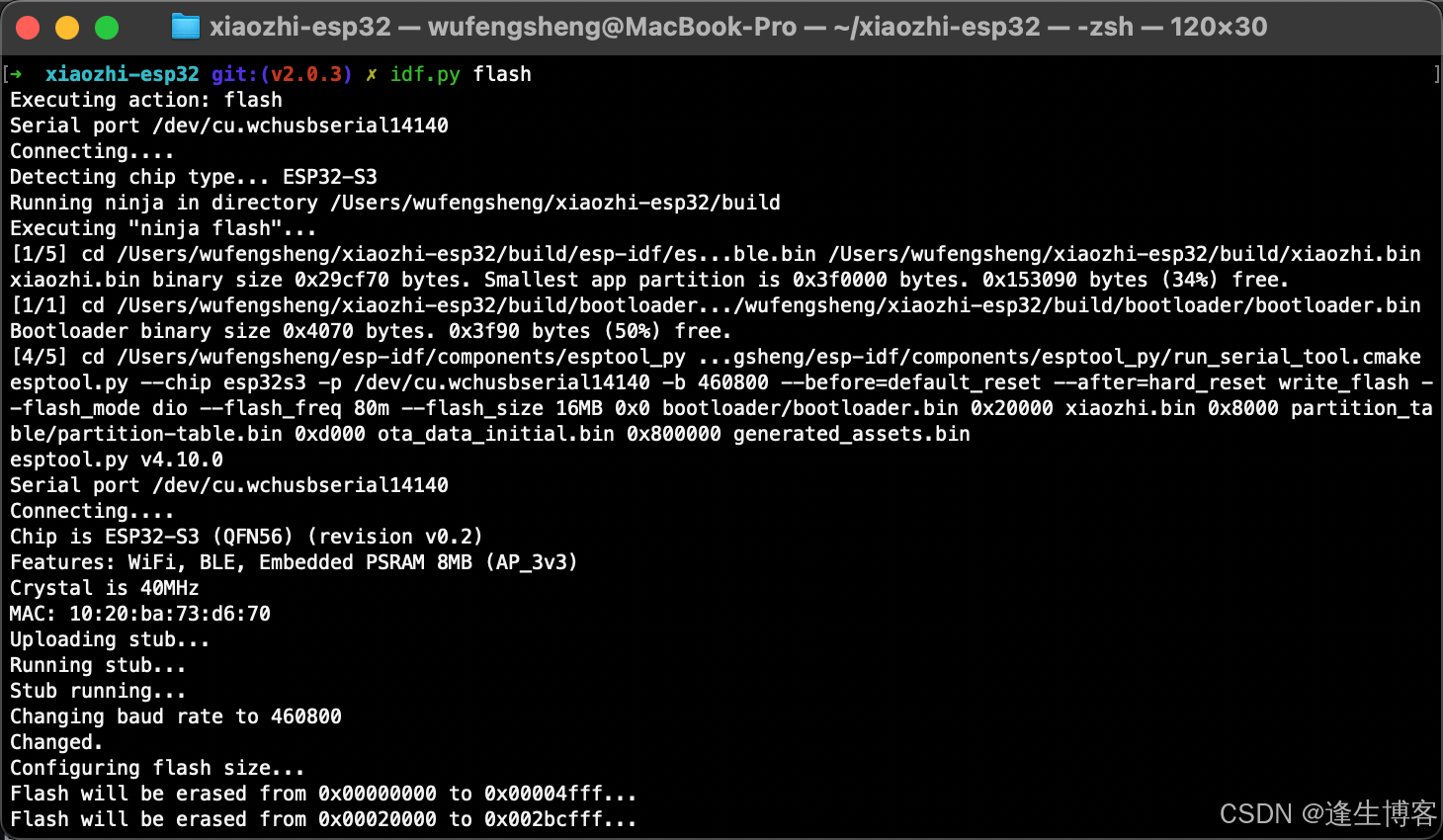

    烧录固件

    idf.py flash
    # 或
    idf.py flash -p /dev/cu.usbmodem14101

    在这里插入图片描述 在这里插入图片描述

    注： 烧录完成后如果 出现黑屏 可以按下主板 复位键。

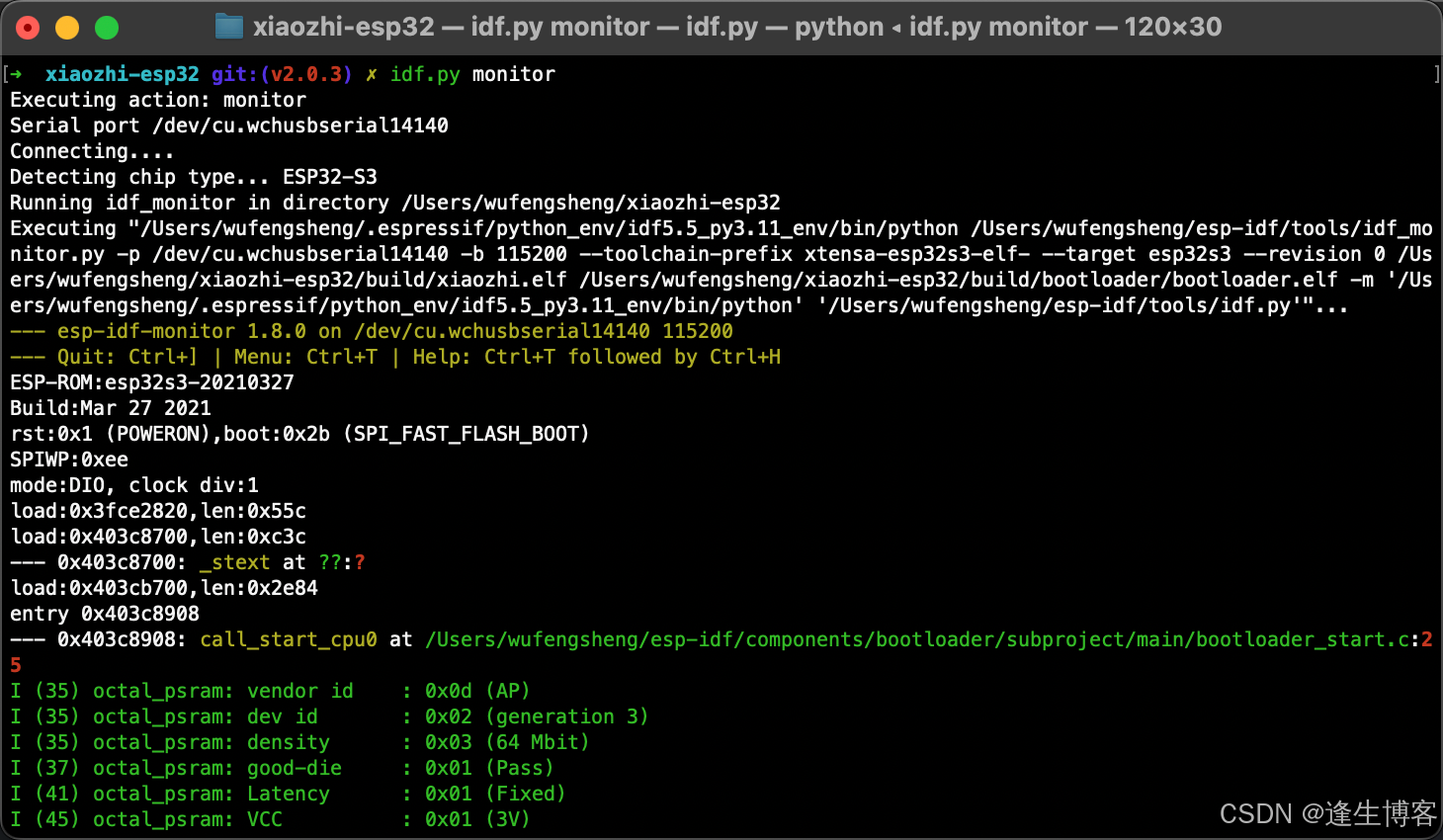

    监控串口

    在这里插入图片描述 在这里插入图片描述

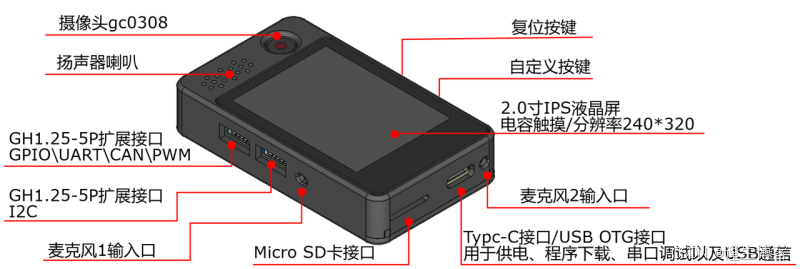

    立创实战派ESP32-S3开发板资源标注图

    在这里插入图片描述 在这里插入图片描述

    立创实战派ESP32-S3开发板原理图

    在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

    MCP 控制 GPIO 点亮 LED

    • main/boards/lichuang-dev/lamp_G.h

    #include "mcp_server.h" // 引入自定义头文件，定义了 McpServer 类等接口
    #include <esp_log.h> // 引入 ESP-IDF 的日志库，用于打印日志

    #define TAG_ "绿灯事件：" // 定义日志标签宏，方便日志输出时区分模块来源

    // ============================
    // 定义一个类：Green_Lamp（绿灯控制器）
    // ============================
    class Green_Lamp {

    // 私有成员区
    private:
    bool power_ = false; // 成员变量，表示绿灯当前的开关状态（true=开，false=关）
    gpio_num_t gpio_num_; // 保存控制绿灯的 GPIO 引脚编号

    // 定义普通成员函数，用于返回绿灯状态
    std::string GetStatus(const PropertyList& props) {
    ESP_LOGW(TAG_, "获取到了绿灯的当前状态，当前状态为%s", power_ ? "开" : "关");
    return power_ ? "{\\"灯光状态：\\":绿灯是开着的！}"
    : "{\\"灯光状态：\\":绿灯是关着的！}";
    }

    // 公有成员区
    public:
    // 构造函数：Green_Lamp(gpio_num)
    // 语法：explicit 构造函数，防止隐式类型转换
    // 作用：初始化 GPIO 并注册 MCP 工具
    explicit Green_Lamp (gpio_num_t gpio_num) : gpio_num_(gpio_num) {
    // 初始化 GPIO 配置结构体
    gpio_config_t cfg = {
    .pin_bit_mask = (1ULL << gpio_num_), // 指定使用的 GPIO 引脚
    .mode = GPIO_MODE_OUTPUT, // 设置为输出模式
    .pull_up_en = GPIO_PULLUP_DISABLE, // 禁用上拉
    .pull_down_en = GPIO_PULLDOWN_DISABLE, // 禁用下拉
    .intr_type = GPIO_INTR_DISABLE, // 禁用中断
    };
    // 调用 ESP-IDF API 配置 GPIO
    ESP_ERROR_CHECK(gpio_config(&cfg));
    // 初始化为低电平（关闭状态）
    gpio_set_level(gpio_num_, 0);

    // ===========================
    // 注册 MCP 工具（绿灯相关控制接口）
    // ===========================

    // 获取单例模式的 MCP 服务器实例
    auto& server = McpServer::GetInstance();

    // 注册时，使用 std::bind 绑定成员函数
    using std::placeholders::_1; // 占位符，代表参数传入位置

    server.AddTool(
    "绿灯.获取开关状态", // 工具名称
    "返回绿灯的开/关状态", // 工具描述
    PropertyList(), // 工具参数（此处为空）
    // 将类成员函数与当前对象绑定，返回一个可调用对象（行为与 Lambda 一致）
    // &Green_Lamp::GetStatus 指向成员函数的指针
    // _1 占位符，对应回调传入的第一个参数（即 const PropertyList&）
    std::bind(&Green_Lamp::GetStatus, this, _1)
    );

    server.AddTool(
    "绿灯.打开",
    "打开绿灯",
    PropertyList(),
    [this](const PropertyList&) {
    power_ = true;
    gpio_set_level(gpio_num_, 1); // 设置为高电平
    ESP_LOGW(TAG_, "已打开绿灯！"); // 日志记录
    return true; // 返回告诉小智执行成功！
    }
    );

    server.AddTool(
    "绿灯.关闭",
    "关闭绿灯",
    PropertyList(),
    [this](const PropertyList&) {
    power_ = false;
    gpio_set_level(gpio_num_, 0); // 设置为低电平
    ESP_LOGW(TAG_, "已关闭绿灯！"); // 日志记录
    return true; // 返回告诉小智执行成功！
    }
    );

    }
    };

    • main/boards/lichuang-dev/lichuang_dev_board.cc

    // …

    #include "lamp_G.h"

    class LichuangDevBoard : public WifiBoard {
    // 私有成员区
    private:
    // …

    // 物联网初始化，逐步迁移到 MCP 协议
    void InitializeTools() {
    // static LampController lamp(LAMP_GPIO);
    static Green_Lamp lamp_G(GPIO_NUM_11);
    }

    // 公有成员区
    public:
    LichuangDevBoard() : boot_button_(BOOT_BUTTON_GPIO) {
    // …

    // 初始化工具
    InitializeTools();

    GetBacklight()->RestoreBrightness();
    }
    }

    在这里插入图片描述

    • 编译烧录固件

    idf.py build
    idf.py flash

    • 监控串口

    idf.py monitor

    注： 主板网络连接成功后就可以通过语音控制 LED 灯了。例：“小智帮我打开绿灯”
