水平泳道图与垂直泳道图区别-绘制指南

明确流程目标和范围：首先需要明确绘制泳道图的核心目标，是为了梳理现有流程、优化流程瓶颈，还是为了标准化流程、方便跨部门沟通？同时，要界定流程的边界，明确流程的起点和终点，避免因流程范围模糊导致图表内容冗余或缺失。例如，若绘制“员工入职流程”，需要明确流程起点为“员工收到录用通知”，终点为“员工正式上岗开展工作”，并排除与入职无关的后续培训、绩效考核等环节。

梳理流程参与主体：全面识别流程中涉及的所有参与方，包括部门、岗位、团队、外部合作方等，确保不遗漏关键主体。例如，员工入职流程的参与主体可能包括人力资源部、用人部门、行政部、IT部等。在梳理参与主体时，需要明确每个主体的核心职责和在流程中的角色，避免出现主体重复或职责模糊的情况。

拆解流程环节：按照时间顺序，将整个流程拆解为具体的、可执行的环节，每个环节应明确对应的责任主体和完成标准。在拆解环节时，要遵循“颗粒度适中”的原则，既不能过于细化（导致图表繁琐），也不能过于粗略（导致信息不清晰）。例如，员工入职流程可拆解为“提交入职材料”“人力资源部审核材料”“IT部配置办公设备”“用人部门安排入职引导”“行政部办理工牌和门禁”等环节。

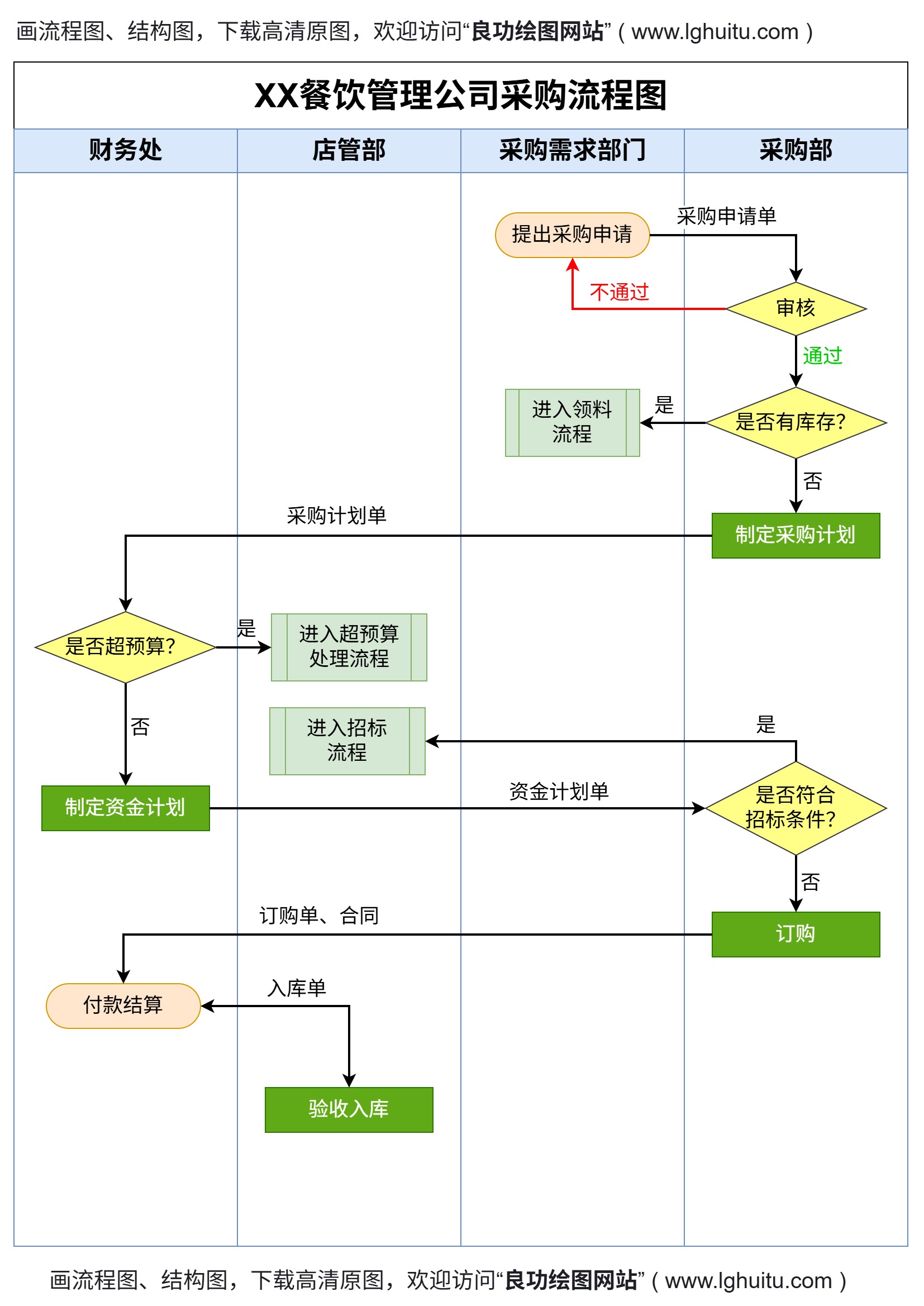

梳理流程逻辑关系：明确各个环节之间的先后顺序、依赖关系和分支逻辑。对于存在分支的流程（如审核通过/未通过的不同处理路径），需要清晰界定分支条件和后续环节；对于存在并行的流程（如多个部门同时开展工作），需要明确并行的起点和汇合点。例如，在采购流程中，“采购申请审核”环节若审核通过，则进入“制定采购计划”环节；若审核未通过，则返回“重新提交申请”环节。

新建图表并选择模板：打开绘图工具，在新建图表页面选择“水平泳道图”模板（若没有直接模板，可选择“空白流程图”自行搭建）。工具的模板库中通常会提供多种行业和场景的预设模板，用户可根据自身需求选择相近模板，减少绘制工作量。

添加并设置泳道：

• 点击工具中的“泳道”组件，在画布上添加水平泳道，泳道数量与梳理好的参与主体数量一致。
• 双击泳道名称，修改为对应的参与主体名称（如人力资源部、用人部门等），并根据需要调整泳道的宽度和高度，确保主体名称完整显示。
• 可通过工具的样式设置功能，为不同泳道设置不同的颜色，增强视觉区分度，方便读者快速识别。

添加流程节点：

• 根据梳理好的流程环节，从工具的形状库中选择对应的节点形状（如开始节点、任务节点、判断节点、结束节点等），拖拽至对应的泳道中。
• 双击节点，输入环节名称，名称应简洁明了，准确反映环节的核心内容。在输入环节名称时，可根据需要添加备注信息（如完成时限、所需材料等）。
• 按照时间顺序，调整节点的位置，确保节点在泳道中从左到右依次排列，避免出现位置混乱的情况。

连接流程节点：

• 使用工具中的“连接线”组件，连接各个流程节点，明确流程的流转方向。连接线应尽量保持直线，避免过多弯曲，确保图表整洁。
• 对于分支流程，在判断节点后添加多条连接线，并在连接线上标注分支条件（如“审核通过”“审核未通过”）。
• 对于并行流程，使用“并行网关”节点表示并行的起点，使用“汇聚网关”节点表示并行的汇合点，确保并行逻辑清晰。

优化图表样式：

• 统一节点的大小、颜色和字体样式，确保图表视觉统一、专业美观。例如，所有任务节点采用相同的形状和颜色，字体选择清晰易读的宋体或黑体。
• 调整连接线的样式和粗细，突出流程的主要路径，对于分支路径可适当调整连接线的颜色或线型（如实线/虚线）。
• 为图表添加标题和图例（若有必要），标题应简洁明了，能够准确概括图表内容（如“员工入职水平泳道图”）；图例用于说明不同节点形状和连接线的含义，帮助读者快速理解图表。

检查与完善：

• 通读整个图表，检查流程环节的顺序是否正确、责任主体是否匹配、逻辑关系是否清晰，确保没有遗漏或错误的环节。
• 邀请流程相关的参与主体对图表进行审核，收集反馈意见，根据意见对图表进行修改和完善，确保图表能够准确反映实际流程。
• 保存图表并导出，根据使用需求选择合适的导出格式（如PNG、PDF等），方便后续分享和使用。

泳道数量控制：水平泳道图的泳道数量建议控制在3-5个，若参与主体过多，会导致图表横向过宽，超出页面显示范围，影响可读性。若参与主体确实较多，可考虑合并部分职责相近的主体，或改用垂直泳道图。

节点命名规范：流程节点的名称应采用“动宾结构”，简洁明了地表达“谁（主体）做什么（动作）”，避免使用模糊、抽象的表述。例如，“审核入职材料”比“材料审核”更清晰，“配置办公设备”比“设备配置”更规范。

避免流程交叉：尽量避免不同泳道之间的连接线交叉，若无法避免，可通过调整节点位置、使用“连接线拐点”功能或添加“隐藏连接线”等方式，减少交叉带来的视觉混乱。

合理使用判断节点：判断节点应设置在流程的关键决策点，且每个判断节点的分支条件应互斥、完整，避免出现“既不通过也不驳回”的模糊情况。例如，“采购申请审核”的判断条件只能是“通过”或“未通过”，不能出现第三种情况。

保持图表简洁：避免在图表中添加过多无关的装饰元素或冗余信息，如复杂的背景、多余的备注等，以免分散读者注意力，影响核心信息的传递。

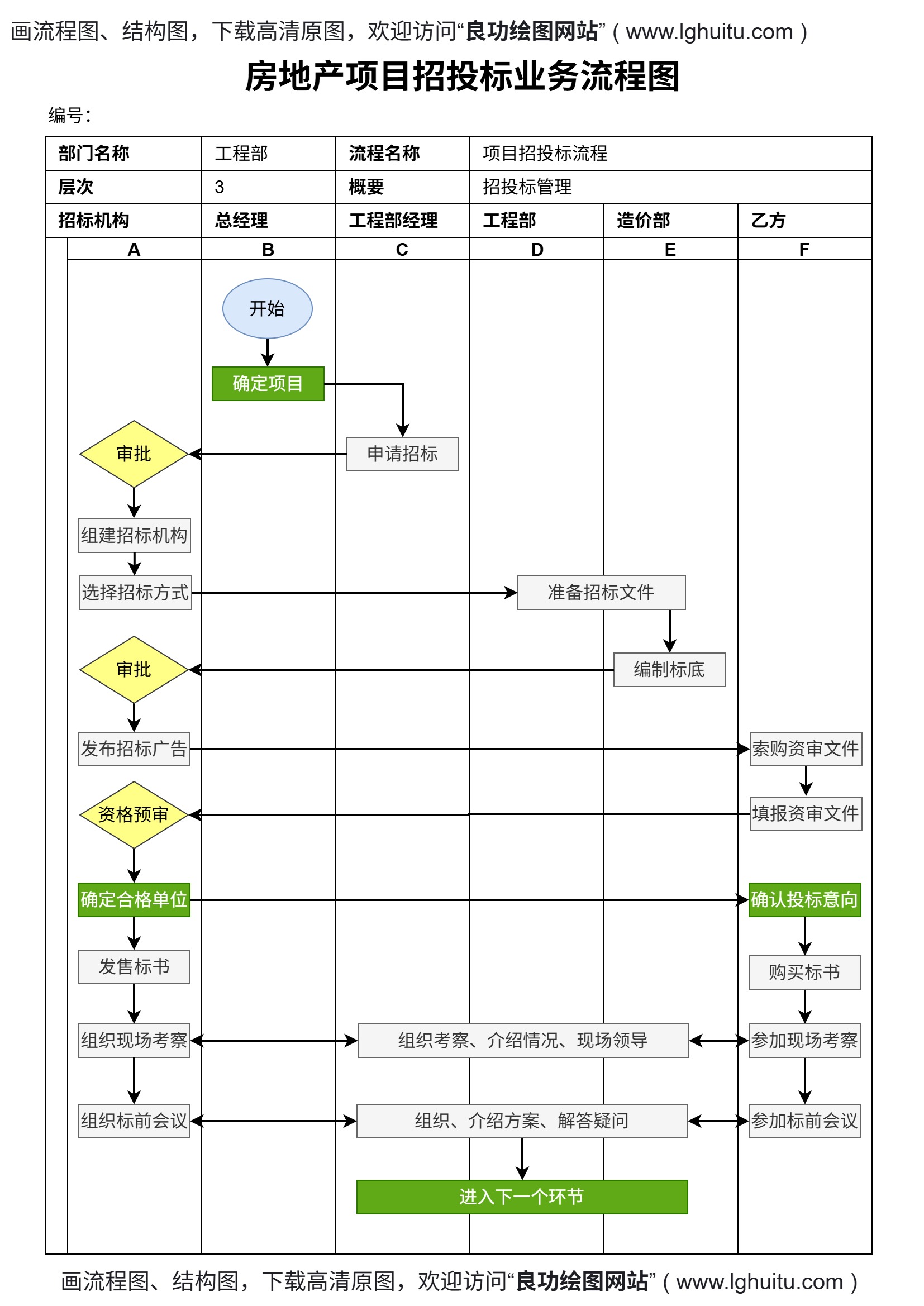

明确流程目标和范围：与水平泳道图相同，需先界定流程的核心目标、起点和终点，确保流程范围清晰，不偏离主题。

梳理参与主体：全面识别流程涉及的所有参与主体，明确每个主体的职责和角色。由于垂直泳道图更适合参与主体较多的场景，因此在梳理主体时，需要更加注重主体的分类和排序，通常按照流程中的协作顺序或主体的重要性进行排序。

拆解流程环节：按照时间顺序拆解流程环节，每个环节明确责任主体和完成标准。对于垂直泳道图，流程环节的颗粒度可适当细化，因为纵向布局能够更好地容纳较多环节。

梳理流程逻辑关系：重点梳理环节之间的纵向流转逻辑和横向协作关系，对于多主体协作的环节，要明确每个主体的参与顺序和职责边界。

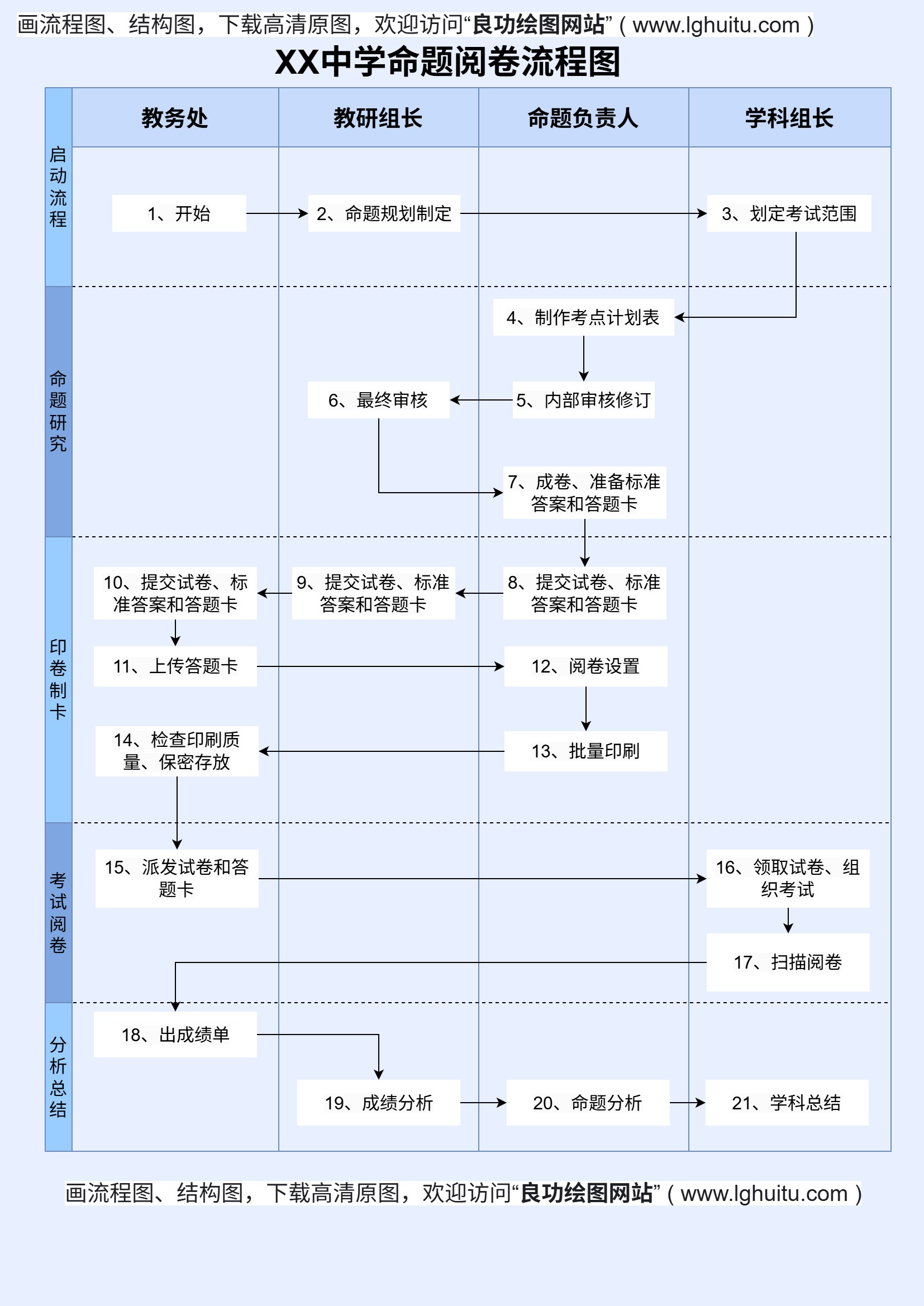

新建图表并选择模板：打开绘图工具，新建图表并选择“垂直泳道图”模板（或“空白流程图”）。若工具中没有专门的垂直泳道图模板，可通过添加“垂直泳道”组件自行搭建。

添加并设置泳道：

• 点击“泳道”组件，在画布上添加垂直泳道，泳道数量与参与主体数量一致。
• 双击泳道名称，修改为对应的主体名称，并调整泳道的宽度，确保主体名称和环节信息能够完整显示。
• 可为不同泳道设置不同的颜色或边框样式，增强视觉区分度。

添加流程节点：

• 从形状库中选择对应的节点形状，拖拽至对应的垂直泳道中，按照时间顺序自上而下排列。
• 双击节点输入环节名称，名称规范与水平泳道图一致，采用“动宾结构”，简洁明了。
• 对于并行环节或分支环节，合理分配节点位置，确保纵向布局整洁。

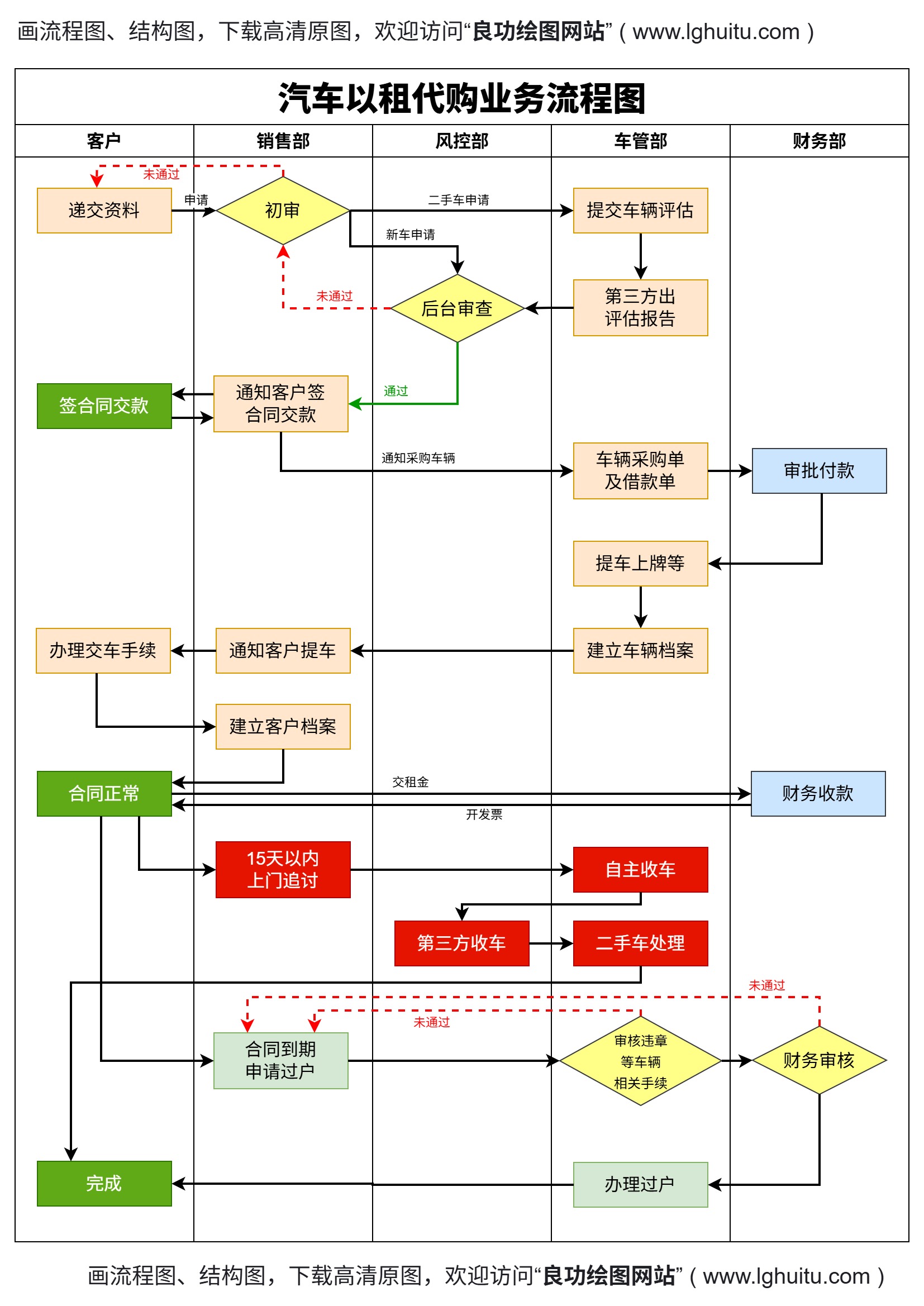

连接流程节点：

• 使用连接线连接各个节点，流转方向自上而下，对于分支流程，在判断节点后添加纵向分支连接线，并标注分支条件。
• 对于横向协作的环节（如A部门完成某环节后传递给B部门），连接线应横向穿过泳道，连接对应的节点，确保协作关系清晰。

优化图表样式：

• 统一节点的大小、颜色和字体样式，调整连接线的样式和粗细，确保图表视觉统一。
• 添加图表标题和图例，标题应准确概括图表内容，图例说明节点和连接线的含义。
• 若流程环节较多，可通过调整泳道高度、压缩节点间距等方式，控制图表的纵向长度，避免过长导致阅读不便。

检查与完善：

• 审核流程环节的顺序、责任主体、逻辑关系是否正确，确保没有遗漏或错误。
• 邀请相关主体审核图表，收集反馈并修改完善。
• 保存并导出图表，选择合适的格式用于分享和使用。

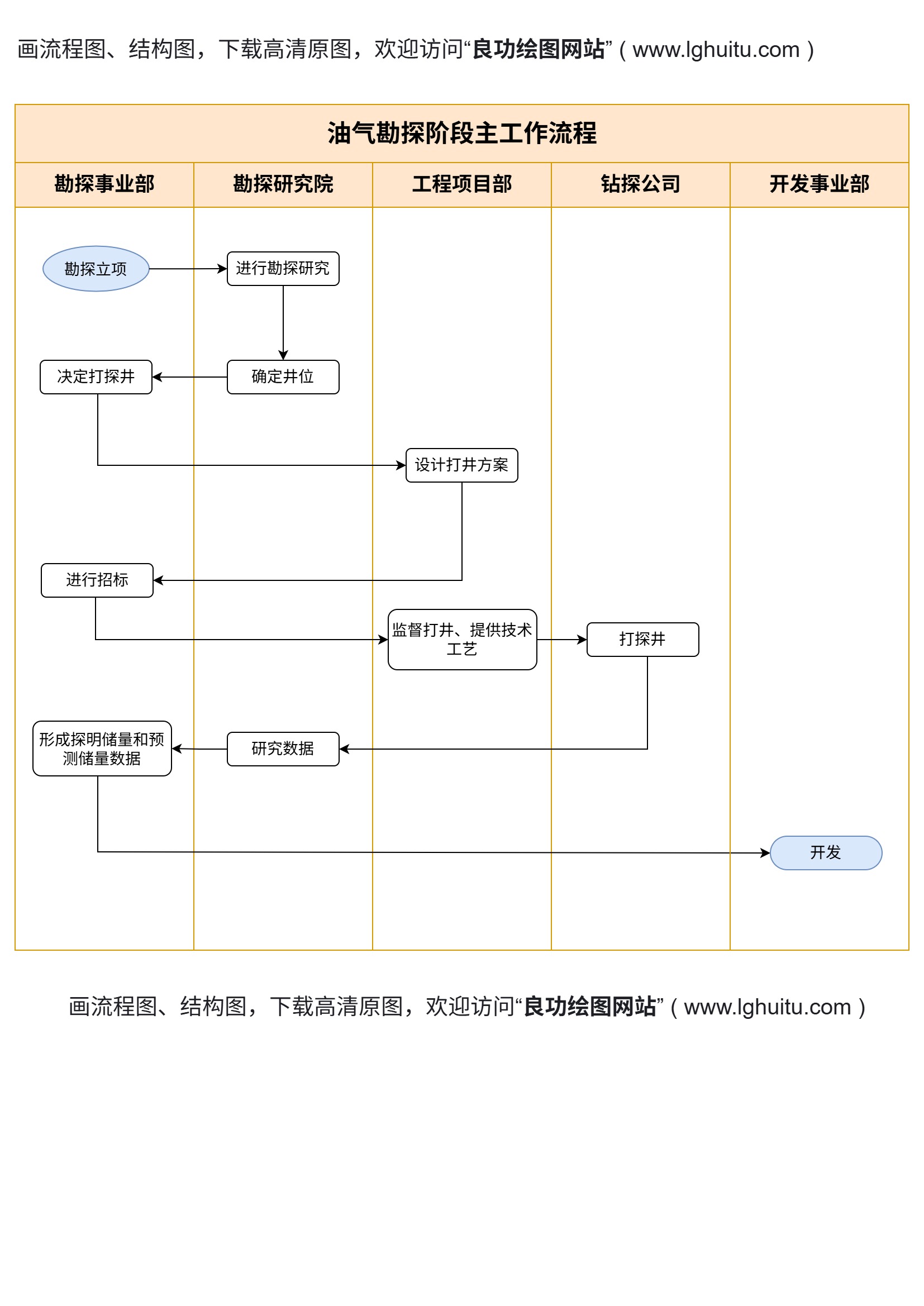

泳道宽度分配：垂直泳道图的泳道宽度应根据每个主体的环节数量和环节名称长度合理分配，环节较多、名称较长的泳道可适当加宽，确保信息完整显示，避免因宽度不足导致文字换行过多，影响可读性。

纵向空间规划：对于环节较多的流程，需要合理规划纵向空间，避免节点过于密集或过于分散。可通过工具的“自动对齐”“均匀分布”功能，调整节点间距，确保图表整洁有序。

横向协作线处理：垂直泳道图中不同主体之间的横向协作线应尽量保持水平，避免倾斜或弯曲，且协作线应与节点的中心对齐，增强视觉美观度。若横向协作线较多，可通过调整节点位置，减少线条交叉。

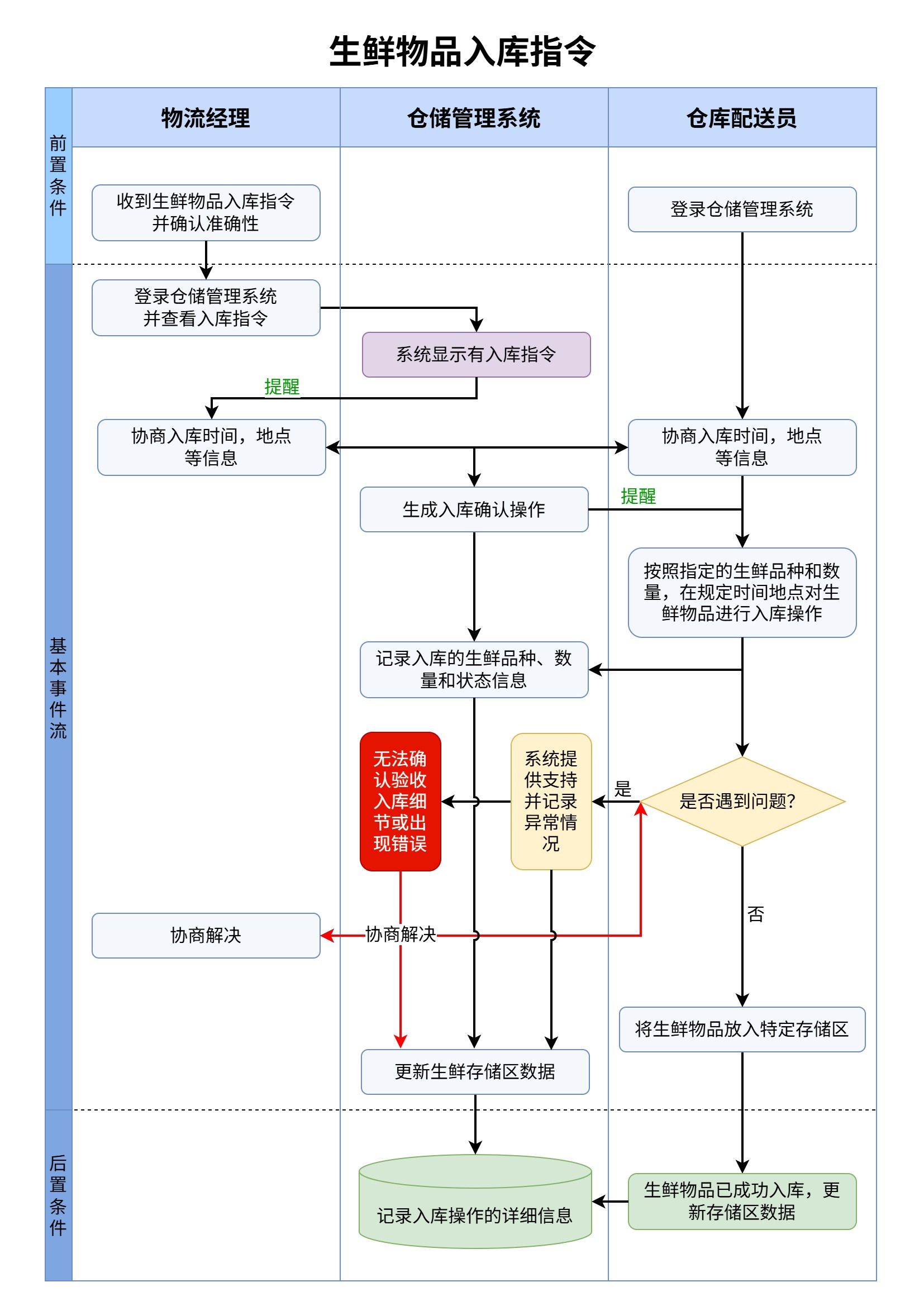

突出核心流程：对于流程中的核心环节或关键节点，可通过调整节点颜色、加大节点尺寸或添加特殊图标等方式，突出其重要性，帮助读者快速聚焦核心内容。

避免图表过长：若流程环节过多导致图表纵向过长，可考虑将流程拆分为多个子图表，或使用工具的“分页显示”功能，将图表分为多个页面展示，方便阅读和查看。

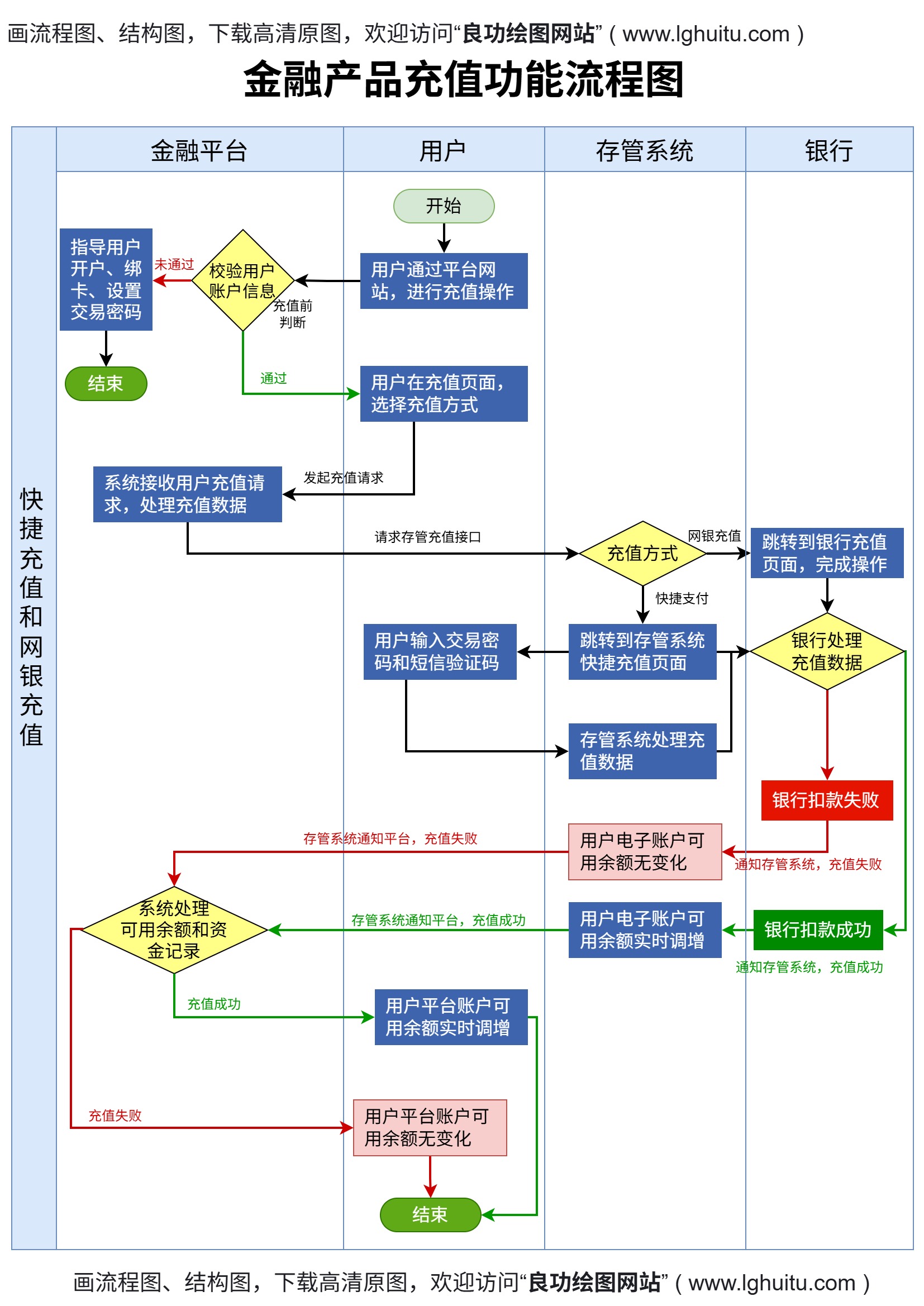

• 开始节点：用户登录金融平台。
• 核心环节：指导用户开户绑卡→用户设置交易密码→用户发起充值请求→金融平台接收请求并处理数据→金融平台请求存管充值接口→存管系统处理充值数据→存管系统向银行发起扣款请求→银行处理扣款→银行反馈扣款结果→存管系统通知金融平台结果→金融平台更新用户账户余额→结束节点。

• 交易密码校验未通过：返回“用户设置交易密码”环节。
• 银行扣款失败：存管系统通知金融平台充值失败，用户账户余额无变化，流程结束。
• 银行扣款成功：存管系统通知金融平台充值成功，用户账户余额实时调增，流程结束。

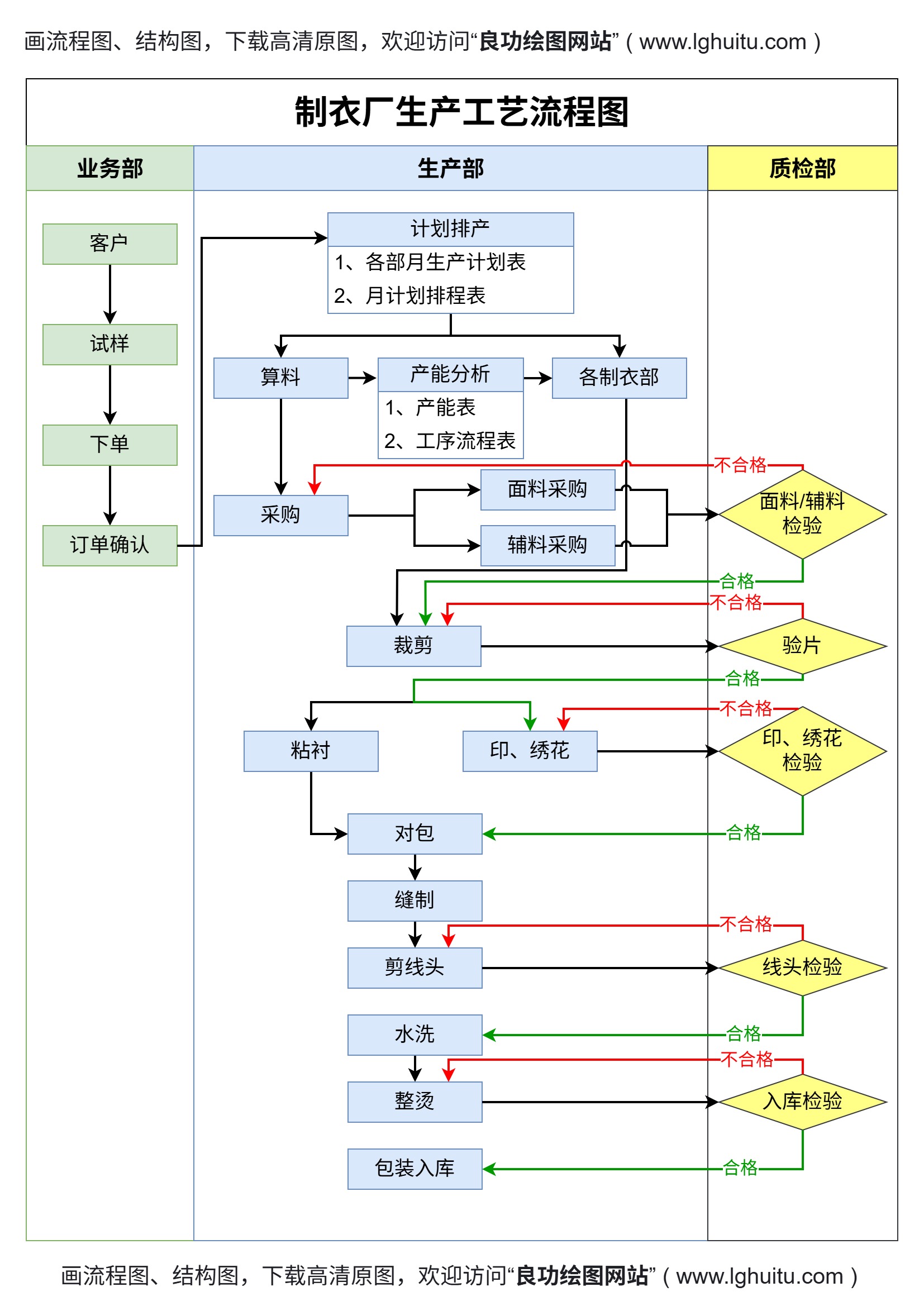

• 开始节点：客户下单。
• 核心环节：业务部确认订单→业务部进行算料和产能分析→业务部制定月生产计划表和工序流程表→生产部进行面料和辅料采购→质检部检验面料/辅料→生产部进行裁剪→质检部验片→生产部进行粘衬、印绣花→质检部检验印绣花→生产部进行缝制→质检部检验缝制质量→生产部剪线头→质检部检验线头→生产部进行水洗→质检部检验水洗质量→生产部进行整烫→质检部进行入库检验→生产部包装入库→结束节点。

• 质检不合格：返回上一生产环节重新处理（如面料检验不合格返回采购环节，缝制质量不合格返回缝制环节）。
• 质检合格：进入下一环节。

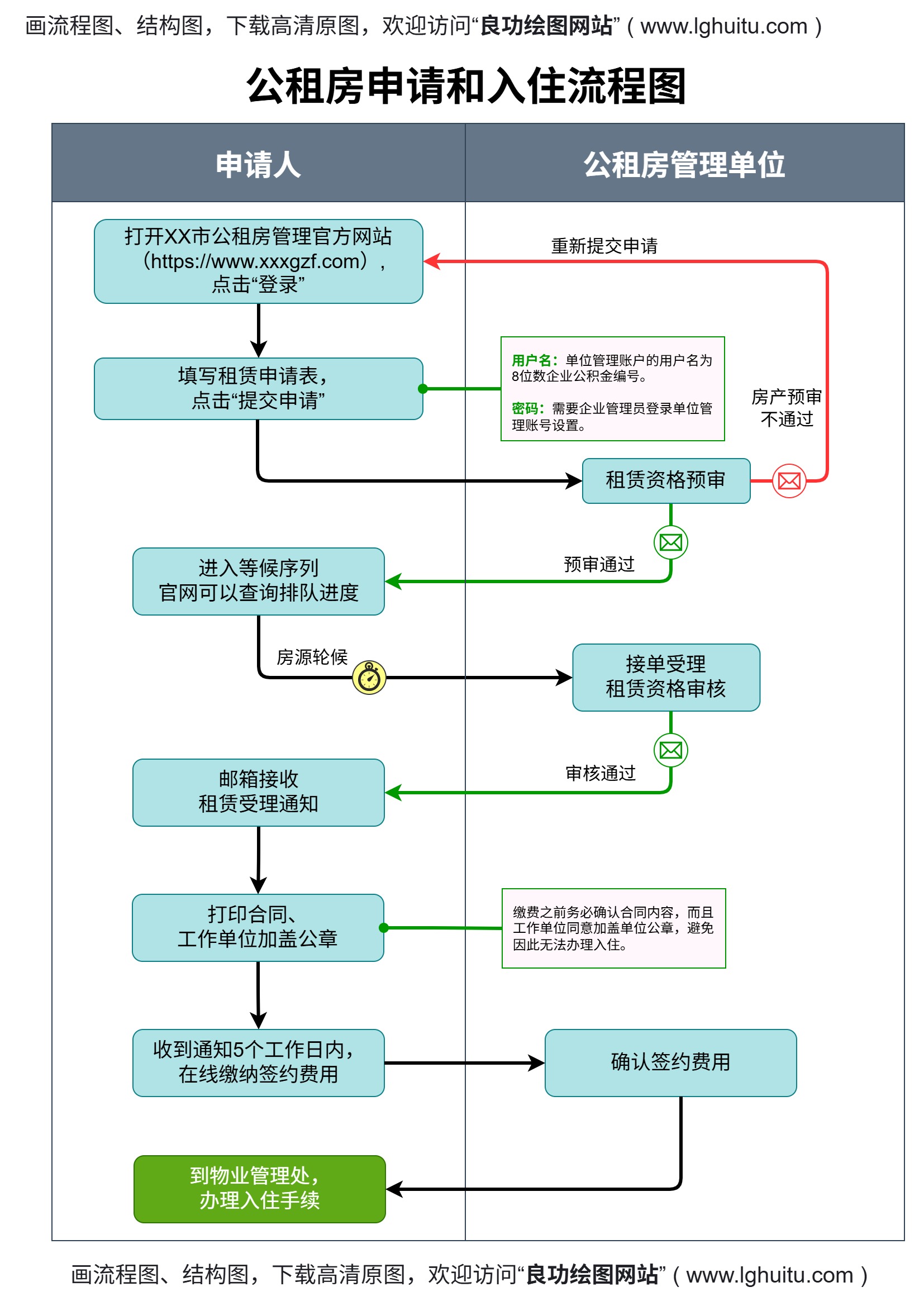

信息简化与聚焦：删除图表中与核心流程无关的冗余信息，如过多的备注、不必要的装饰元素等，确保图表聚焦核心流程和责任分配。对于复杂流程，可将次要环节合并或用“子流程”节点表示，避免图表过于繁琐。

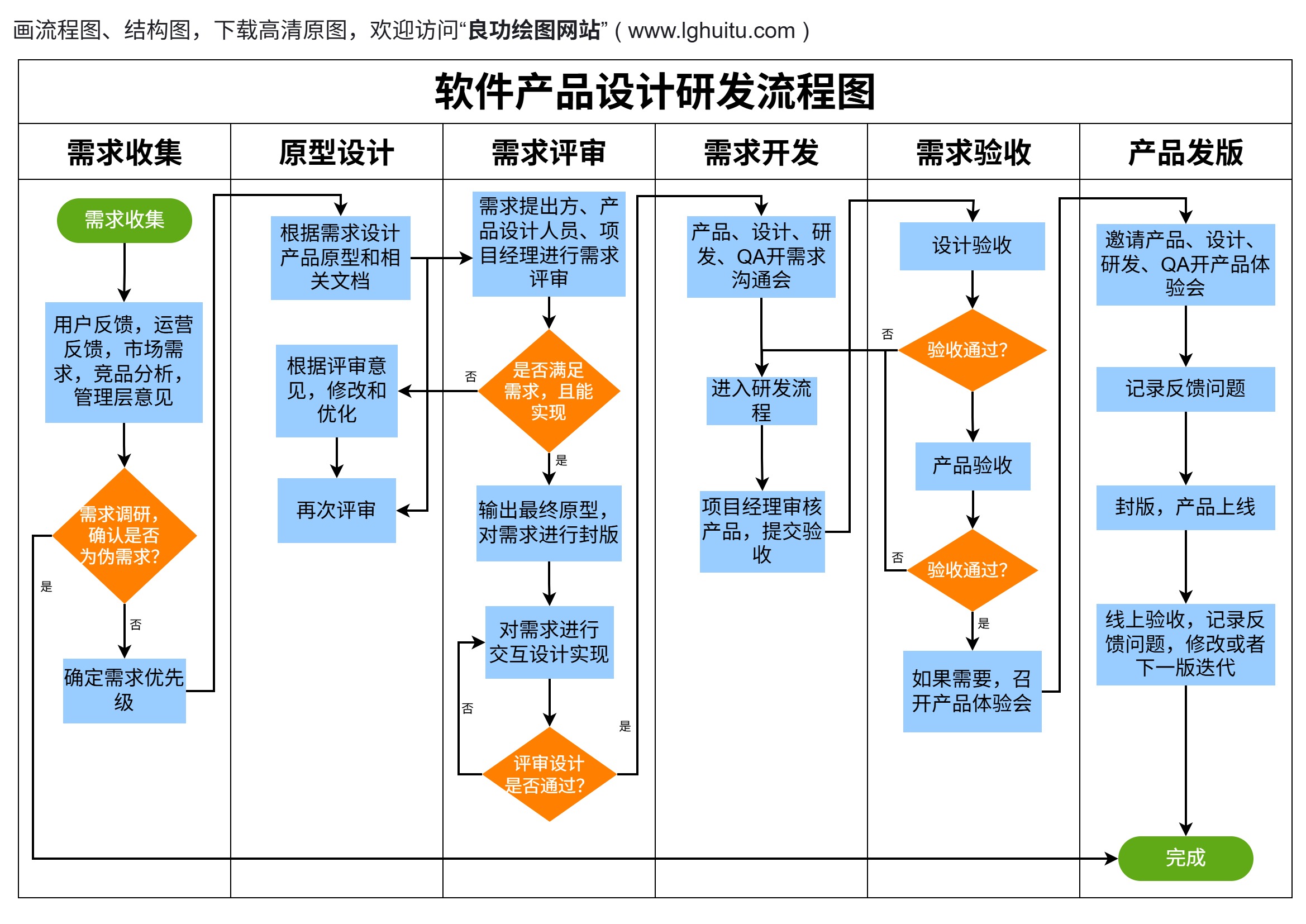

视觉层次优化：通过颜色、字体、线条粗细等视觉元素，建立图表的视觉层次，突出核心流程、关键节点和重要主体。例如，核心流程的连接线用粗实线，分支流程用细实线；关键节点用红色填充，普通节点用蓝色填充；重要主体的泳道用深色背景，其他泳道用浅色背景。

逻辑关系强化：对于复杂的分支流程和并行流程，使用明确的网关节点（如排他网关、并行网关）和分支条件标注，强化流程的逻辑关系。同时，确保连接线的方向清晰，避免出现逻辑歧义。

适配不同使用场景：根据图表的使用场景（如汇报展示、文档插入、团队协作），调整图表的尺寸、分辨率和导出格式。例如，用于汇报展示的图表可适当放大节点和字体，提高可读性；用于文档插入的图表可选择PNG或JPG格式，确保插入后清晰显示。

定期更新与迭代：流程并非一成不变，随着企业业务的发展和外部环境的变化，流程可能会发生调整。因此，需要定期对泳道图进行更新和迭代，确保图表能够准确反映实际流程，持续为流程管理提供支持。

流程逻辑混乱，环节顺序错误：

• 问题原因：绘制前未充分梳理流程环节的时序关系和依赖关系，导致环节顺序颠倒或逻辑矛盾。
• 解决方法：绘制前通过访谈、调研等方式，充分了解流程的实际运行情况，梳理出详细的流程清单和时序关系表；绘制过程中，邀请流程相关人员进行实时审核，及时纠正逻辑错误。

责任主体不明确，环节归属错误：

• 问题原因：对各主体的职责边界界定不清，导致部分环节的责任主体归属错误或缺失。
• 解决方法：绘制前组织各参与主体召开职责界定会议，明确每个环节的责任主体；绘制过程中，若对环节归属存在疑问，及时与相关主体沟通确认，确保责任归属准确。

图表过于复杂，可读性差：

• 问题原因：流程环节拆解过细、泳道数量过多、装饰元素过多或连接线交叉严重。
• 解决方法：合并过于细化的环节，简化流程结构；合并职责相近的泳道或改用合适的泳道图类型（如水平改垂直或垂直改水平）；删除多余的装饰元素；调整节点位置和连接线路径，减少交叉。

分支流程不完整，存在逻辑漏洞：

• 问题原因：对流程中的分支条件考虑不全面，导致部分分支路径缺失或逻辑矛盾。
• 解决方法：绘制前全面梳理流程中的所有可能情况，确保分支条件互斥、完整；绘制过程中，对每个判断节点进行逐一检查，确保每个分支都有明确的后续环节。

图表与实际流程脱节：

• 问题原因：绘制时未结合实际业务场景，仅凭理论梳理流程，导致图表无法反映实际流程的运行情况。
• 解决方法：绘制前深入了解实际业务流程，通过现场观察、员工访谈、查阅业务记录等方式，收集真实的流程信息；绘制完成后，组织一线员工对图表进行审核，根据实际业务情况进行修改和完善。
