半实物仿真反射内存板卡排查手册
文档版本：V1.0
适用范围：5565、GE Fanuc 等主流反射内存板卡，适配 dSPACE/RT-LAB 等半实物仿真平台
编制目的：标准化板卡硬件部署、驱动适配、测试验证、日常维护全流程，指导现场故障排查
目 录
1. 前期准备：硬件板卡接收与预检
拿到板卡后优先完成基础预检，排除物理故障，避免插入设备后造成二次损坏，核心检查外观、接口、配件三部分。
1.1 物理外观检查
- 检查 PCB 板无磕碰、折弯、掉件，金手指无划痕、氧化、变形，贴片元件（电容 / 电阻）无虚焊、脱落；
- 散热片（若有）安装牢固，无松动变形，全新板卡硅脂完好，拆机板卡检查硅脂是否干涸；
- 指示灯、跳线帽、DIP 开关完好，跳线帽位置与板卡手册默认配置一致，禁止随意改动。
1.2 接口与配件检查
- 反射内存接口（光纤 LC/SC、铜缆 RJ45/BNC）清洁，针脚无弯曲、氧化、堵塞，光纤接口防尘塞完好；
- 配套配件（光模块、数据线、固定螺丝、驱动安装包 / 光盘）齐全，光模块速率匹配板卡（半实物仿真主流 1Gbps）；
- 核对板卡型号、接口类型（PCI/PCIe），工控机 / 仿真机优先适配 PCIe x4/x8 插槽。
1.3 预检异常排查
|
异常现象 |
处理方法 |
注意事项 |
|
金手指氧化 |
无尘布蘸少量酒精轻轻擦拭 |
禁用砂纸、刀片等硬物刮擦 |
|
跳线帽缺失 / 松脱 |
更换同规格跳线帽，恢复手册默认位置 |
做好跳线位置记录，便于后续核对 |
|
接口针脚弯曲 |
镊子轻轻矫正针脚 |
力度适中，避免针脚折断 |
|
配件缺失 |
立即联系供应商补发 |
禁用非原厂兼容配件，避免通信不稳定 |
2. 硬件部署：板卡插入计算机 / 工控机
核心要求：插槽匹配、安装牢固、接地良好，适配研华 / 凌华 / 研祥工控机、dSPACE/RT-LAB 实时仿真机。
2.1 装机前工控机准备
2.2 板卡插入标准步骤
2.3 装机后硬件检查
- 板卡无翘起、松动，挡板螺丝无遗漏，与其他板卡无接触、短路；
- 外接线路走线规整，光纤弯曲半径≥30cm，远离散热风扇、电源模块等高温区域；
- 确认工控机等电位接地，接地电阻≤4Ω，避免静电击穿板卡芯片。
2.4 装机阶段常见故障与排查
|
故障现象 |
可能原因 |
排查方法 |
|
板卡无法插入插槽 |
插槽型号错配、板卡变形、插槽有异物 |
核对 PCI/PCIe 接口，清理插槽异物，轻微矫正板卡（严重则返厂） |
|
板卡插入后翘起，卡扣无法扣紧 |
金手指未插紧、卡扣损坏、挡板变形 |
拔出板卡重新插拔，更换损坏卡扣，矫正挡板变形 |
|
拧紧螺丝后芯片异响 |
与机箱元件接触、螺丝拧力过大 |
松开螺丝调整位置，适中拧力固定（以不松动为准） |
|
光纤接口松动无法扣紧 |
卡扣损坏、接头错配、光模块未插紧 |
检查接口卡扣，更换匹配接头，重新插拔光模块并扣紧 |
3. 驱动适配：系统识别与驱动安装调试
核心目标：系统正确识别板卡，驱动无冲突、无报错，适配Windows7/10 64 位、RTX 实时系统、Ubuntu/CentOS。
3.1 基础步骤：开机与设备识别
- 正常：显示板卡型号，无黄色感叹号、红色叉号；
- 异常：未识别、显示 “未知设备”、带黄色感叹号，进入故障排查。
3.2 驱动安装规范要求
3.3 驱动适配阶段常见故障与排查
|
故障现象 |
可能原因 |
排查方法 |
|
系统未识别到板卡 |
板卡未插紧、插槽损坏、供电不足、静电击穿 |
断电重新插拔，更换插槽，检查主板电源排线，防静电操作 |
|
显示 “未知设备” 无对应驱动 |
驱动型号错配、系统缺少运行库（VC++/.NET） |
卸载错误驱动，安装原厂匹配版本，补充系统运行库 |
|
驱动安装成功带黄色感叹号 |
驱动冲突、板卡硬件故障、BIOS 未开插槽 |
卸载非核心板卡驱动，更换插槽，BIOS 中开启 PCIe/PCI 插槽 |
|
RTX 系统驱动加载失败 |
非实时驱动、RTX 内核不兼容 |
下载 RTX 专用驱动，升级匹配 RTX 内核后重新加载 |
|
驱动安装提示文件损坏 / 缺失 |
安装包损坏、硬盘坏道、杀毒软件拦截 |
重新下载原厂安装包，关闭杀毒软件，修复硬盘坏道 |
3.4 驱动加载验证标准
|
操作系统 |
验证操作 |
正常结果 |
|
Windows7/10 |
右键板卡→属性→驱动程序 |
驱动版本为原厂，设备状态显示 “该设备运转正常” |
|
Linux（Ubuntu/CentOS） |
执行lsmod/ifconfig -a命令 |
驱动模块正常加载，反射内存网卡分配网卡名（如 eth1） |
|
RTX 实时系统 |
打开 RTX 控制面板→设备管理 |
板卡识别为 “实时设备”，驱动状态显示 “已加载” 无报错 |
4. 测试验证：测试程序应用与通信故障排查
通过原厂测试程序 + 仿真平台专用测试程序两层验证，核心确认板卡低时延、无丢包、高同步，满足半实物仿真要求。
4.1 测试前准备工作
4.2 第一层验证：板卡自环测试（排除板卡自身故障）
- 测试方法：用原厂自环线连接板卡 TX/RX 接口，运行原厂测试程序执行自环测试；
- 正常结果：收发数据包数一致，无丢包、无错包，时延≤10μs，板卡指示灯正常闪烁 / 常亮；
- 异常排查：
① 无数据收发：检查自环线是否完好、接口是否插紧、测试程序参数是否匹配板卡型号；
② 有丢包 / 错包：更换自环线、重新插拔光模块，仍故障则为板卡硬件问题，需返厂；
③ 时延波动大：清理机箱灰尘，检查板卡散热片温度，补充散热硅脂。
4.3 第二层验证：单卡与交换机通信测试（排查交换机 / 线路故障）
- 测试方法：板卡通过光纤 / 铜缆接入交换机空闲端口，运行测试程序执行 ping 测试 / 数据收发测试；
- 正常结果：交换机对应端口指示灯亮，通信无丢包，时延稳定，交换机无端口报错；
- 异常排查：
① 交换机端口灯不亮：检查线路 TX/RX 方向，更换交换机端口，确认光模块速率与交换机匹配；
② 通信丢包：检查光纤 / 铜缆是否破损弯折，清理交换机端口灰尘，重启交换机；
③ 无法连接交换机：确认反射内存 IP 段无冲突，关闭工控机防火墙，核对测试程序端口配置。
4.4 第三层验证：多机仿真组网通信测试（核心场景验证）
- 测试方法：所有仿真节点板卡接入交换机，按实际仿真拓扑组网，运行仿真平台专用测试程序执行多机数据交互测试；
- 测试内容：验证多机数据同步性、实时性、连续性，发送仿真数据（传感器数据 / 控制指令），检查接收端数据与发送端一致；
- 正常结果：组网成功，所有节点在线，端到端时延≤50μs，仿真模型无 “通信超时”“数据丢失” 报错；
- 场景化异常排查
| 故障现象 | 可能原因 | 排查方法 |
|——————————|——————————–|———-|
| 部分节点组网失败，无法识别 | 驱动未加载、线路接错、交换机端口故障 | 检查故障节点驱动状态，重新插拔线路，更换交换机端口 |
| 多机通信有丢包，模型偶尔报错 | 线路质量差、交换机带宽不足、板卡散热不良 | 更换原厂光纤 / 铜缆，匹配交换机带宽，清理板卡散热片 |
| 数据同步性差，仿真结果偏差大 | 时钟未同步、板卡型号不统一、拓扑不合理 | 开启交换机时钟同步，统一组网板卡型号，优化星型拓扑 |
| 仿真中突然断连，板卡指示灯熄灭 | 供电不稳定、接触不良、静电干扰 | 检查工控机稳压电源，拧紧板卡螺丝，优化台架接地 |
| 单节点正常，组网后时延骤增 | 网络风暴、数据帧过大、交换机缓存不足 | 减小仿真数据帧大小，开启交换机风暴抑制，更换高缓存交换机 |
4.5 测试程序使用注意事项
5. 日常维护与保养
按仿真测试频次制定分级维护周期，核心围绕环境、硬件、软件、定期检测，减少设备老化、环境干扰导致的故障。
5.1 运行环境维护要求
反射内存板卡对温度、湿度、灰尘、振动、静电敏感，仿真实验室 / 台架需满足以下要求：
|
环境因素 |
正常范围 |
异常处理措施 |
|
温度 |
环境 18-28℃，机箱内≤40℃ |
增加散热风扇，清理机箱灰尘，避免高温区域放置 |
|
湿度 |
相对湿度 40%-60% |
潮湿环境加除湿机，干燥环境加加湿器，避免凝露 |
|
灰尘 |
实验室无尘 / 低尘环境 |
工控机 / 交换机封闭运行，定期做实验室清洁 |
|
振动 |
台架无明显振动 |
台架加装减振垫，定期拧紧板卡、交换机固定螺丝 |
|
静电 |
等电位接地，接地电阻≤4Ω |
操作前佩戴防静电手环，台架铺防静电垫，禁用热插拔 |
5.2 硬件分级保养（板卡 + 交换机 + 传输线路）

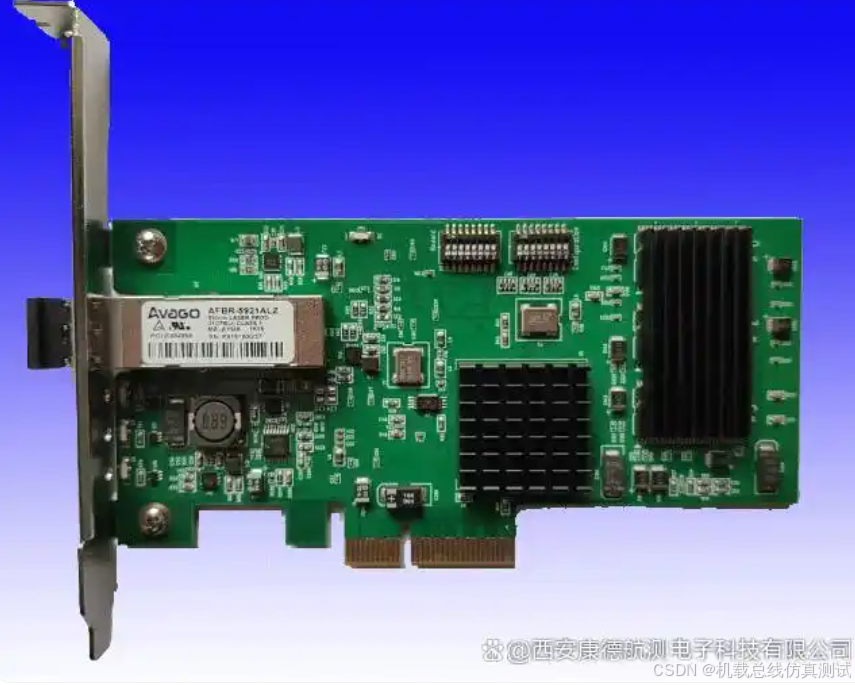

5.2.1 反射内存板卡（5565-pcie-110000）
|
维护周期 |
维护操作 |
操作标准 |
|
每日巡检 |
检查散热片温度、指示灯状态 |
无异常发烫，指示灯无红灯报警 |
|
每月保养 |
断电后用低压压缩空气（≤0.5MPa）吹拭灰尘 |
避免直吹芯片，光纤接口清洁后套防尘塞 |
|
每季度保养 |
检查金手指是否氧化 |
酒精轻擦氧化区域，可涂抹金手指保护剂 |
|
每年保养 |
检查散热硅脂状态 |
干涸则清理旧硅脂，重新涂抹新硅脂 |
5.2.2 反射内存交换机（5595-208）
5.2.3 传输线路（光纤 / 铜缆）
- 光纤：避免弯折、挤压，弯曲半径≥30cm，减少光模块插拔次数，接口长期闲置套防尘塞；
- 铜缆：远离强电线路（防止电磁干扰），检查水晶头 / BNC 头无氧化、松动，线身无破损；
- 所有线路：走线规整用扎带固定，光纤与铜缆分开走线，减少信号干扰。
5.3 软件维护规范
5.4 定期检测流程（每日 / 每周 / 每月）
每日巡检（5 分钟，开机前 / 仿真结束后）
- 检查板卡、交换机指示灯无红灯报警；
- 触摸板卡、交换机无异常发烫；
- 核对线路、接口无松动、脱落；
- 查看系统日志，无板卡、驱动相关报错。
每周小测（10 分钟，仿真间隙）
- 运行原厂测试程序，执行板卡自环测试 + 单卡与交换机通信测试；
- 检查板卡、交换机、线路外观，无物理损坏、灰尘堆积。
每月大测（30 分钟，仿真停测期）
- 完成全组网通信测试，验证所有节点通信稳定性，无丢包、无同步偏差；
- 断电清洁工控机、交换机、板卡内部灰尘，检查固定螺丝、跳线帽位置；
- 核对驱动版本、交换机固件版本，备份最新配置；
- 有光功率计时，测试光纤光功率，确认在正常接收范围。
5.5 长期停用设备保养（≥1 个月）
6. 故障排查总原则与应急处理
6.1 故障排查四大总原则
6.2 仿真中突发故障应急处理（快速恢复流程）
半实物仿真过程中通信突发故障，按以下步骤操作，减少仿真中断损失：
7. 附录：常用排查工具与耗材清单
为提高现场排查效率，仿真实验室需常备以下工具与耗材，按硬件工具、测试工具、保养耗材分类：
7.1 硬件排查工具
- 防静电类：防静电手环、防静电箱、防静电垫；
- 清洁类：低压压缩空气罐（≤0.5MPa）、无尘布、无尘棉签、分析纯酒精；
- 操作类：十字 / 一字螺丝刀（工控机专用）、镊子、尖嘴钳；
- 检测类：光功率计（可选）、光纤切割刀（可选）、万用表（测接地 / 供电）。
7.2 测试备用工具
- 线路类：原厂光纤 / 铜缆自环线、备用原厂光纤 / 铜缆（不同长度）；
- 模块类：备用 SFP 光模块（1Gbps，单模 / 多模）；
- 设备类：备用反射内存板卡、备用反射内存交换机（与现网匹配）。
7.3 日常保养耗材
- 板卡保养：金手指保护剂、散热硅脂（导热系数≥3.0W/m・K）；
- 接口保养：光纤接口防尘塞、RJ45/BNC 接口保护套；
- 线路保养：尼龙扎带、绝缘胶带、热缩管；
- 封存保养：防静电袋、干燥剂、密封盒。
编制日期：2025 年
修订记录：V1.0（首次编制，涵盖全流程排查与维护）
公司信息：西安康德航测电子科技有限公司
使用部门：
