LangChain入门（十五）- LangGraph为什么这么香，看它是如何逆天DIFY的

前言

在构建复杂的 AI 应用时，我们常常面临一个核心挑战：如何优雅地处理多步骤、动态决策、状态依赖的执行流程。传统的链式调用（如 LangChain 的 LCEL）虽然简洁高效，但在面对“需要根据中间结果动态决定下一步操作”或“多次循环检索-推理”等场景时，往往显得力不从心。而市面上一些低代码平台（如 DIFY）虽然提供了可视化编排，却在灵活性与控制粒度上存在明显短板——尤其在需要精细干预每一步逻辑、实时反馈或并行处理多个知识源时，其“黑盒”特性反而成了瓶颈。

正因如此，LangGraph 应运而生。作为 LangChain 生态中专为有状态、多参与者、循环迭代工作流设计的图状编排框架，LangGraph 允许开发者以节点（Node）和边（Edge）的方式显式定义执行逻辑，天然支持循环、条件跳转与状态持久化。本文将以一个典型场景为例：用户提问后，系统先由 LLM 判断涉及哪些知识库，再对每个知识库动态执行向量检索（Top3）并生成中间响应（如“正在检索知识库 A…”），最后汇总所有结果生成最终答案。我们将分别用纯代码、RunnableLambda/RunnableBranch 以及 LangGraph 三种方式实现，并深入对比其可读性、扩展性与维护成本。你会发现：当流程不再是线性，而是需要“思考-行动-再思考”的闭环时，LangGraph 不仅更香，更是不可替代的主编排引擎。

通过一个实例子来看传统编码、流程式编码、LangGraph

主流基于知识库问答的Agentic Flow

我们的设计如下

1.用户提问
2.先用LLM把用户的回答对着当前系统看属于哪个知识库或者哪几个知识库以list返回出来
2.1 如果用户的提问不在知识库list中或者説不属于知识库范围，那么我们用llm拟一个回答告诉用户
2.2 如果用户的提问属于我们系统的知识库范围，那么接着走下去
3. 根据用户回答属于哪几个知识库,把用户的提问用BM25+HYDE折成3-5个关键词，循环这些关键词列表，外层知识库list一层循环内套用户提问折成的关键词列表循环
3.1 循环时由于我们不是“静RAG”，而是主流的“交互播报式RAG”，因此内部每一次循环内会进行向量检索，检索出top3，然后让llm进行中间回答类似ai ide开发工具那种：
– 我正在检索xxx
– 当前正在检索xxx
4. 当外层知识库列表这一层的循环完成后，再给到llm做一次总结性回答

这种设计是主流的设计也是目前最先进的动态规划的交互式RAG，如：cursor, qoder等AI  IDE开发工具用的都是这种方式，我们称这种RAG为Agentic RAG。

根据设计做技术选型

为了让大家非常直观的比较传统编程、流程式编码以及用LangGraph，我们就只实现1，2，2.1, 2.2这几点。

传统编程式

传统编程式当然实现简单，代码写起来也很容易，下面是伪代码。

knowledge_repo_list=get_knowledges();
identify_result=get_identify(userInputPrompt, knowledge_repo_list)
if identify_result.size>0
走下一步
else
用llm拟一段话术告诉用户你当前的提问不在我的服务范围

看起来不难，但总觉得有点不对劲

我们现在是用api在窜这个工作流，既然用了langchain，那么langchain里有什么更加好的办法来实现这么一个逻辑分支流程吗？或者説编码式实现这个只是一个笨办法？

传统编程式实现流程优缺点分析

现在的流程是：

这是手工编排的流程，用Python代码显式控制每一步。

LangChain推荐的更优雅方案

使用 LangGraph（最推荐）

LangGraph 是 LangChain 专门用于构建多步骤、有状态、带分支的Agent工作流的框架。

你的场景非常适合用 LangGraph：

优势：

• ✅ 流程可视化（可以生成Mermaid图）

• ✅ 状态管理自动化

• ✅ 分支逻辑清晰

• ✅ 支持流式输出、循环、记忆等高级特性

• ✅ 易于调试和监控

优势：

• ✅ 比手工if-else优雅

• ✅ 可以和其他Runnable组合

• ❌ 但状态管理还是要自己处理

✅ 优点

❌ 缺点

短期

来説这种实现没问题，对于简单的2-3步流程，手工编排完全够用。

中期（功能稳定后）

一般用 RunnableBranch，保持LangChain风格，代码更优雅。

长期（复杂场景）

如果后续要加：

• 多轮对话

• 循环调用

• 人工介入

• 复杂分支（3个以上）

强烈建议迁移到 LangGraph，它就是为这种复杂场景设计的。

那么我们看看什么是RunnableBranch呢？

RunnableBranch实现

其实RunnableBranch是一种声明式编程，上面那一“陀”代码没有太多本质上的改变，只是它变得更声明，当然，对于：如果用户回答属于当前知识库范围那么。。。如果不属于那么。。。还是要写一对if else

我们来看RunnableBranch的核心实现

def _build_general_chat_chain():
"""构建通用聊天的 RunnableBranch Chain"""
log.info("[RunnableChain] 构建 RunnableBranch Chain…")

fetch_runnable = RunnableLambda(_step_fetch_knowledge_repos)
identify_runnable = RunnableLambda(_step_identify_intent)

branch = RunnableBranch(
(
# 条件1: matched_knowledge 存在且不为空列表
lambda x: x.get("matched_knowledge") is not None
and len(x.get("matched_knowledge", [])) > 0,
RunnableLambda(_step_handle_matched),
),
# 默认分支: 未匹配或出错
RunnableLambda(_step_handle_not_matched),
)

chain = fetch_runnable | identify_runnable | branch

log.info("[RunnableChain] RunnableBranch Chain 构建完成")

return chain

看，这就是RunnableBranch，从代码来看有点流程的感觉了。

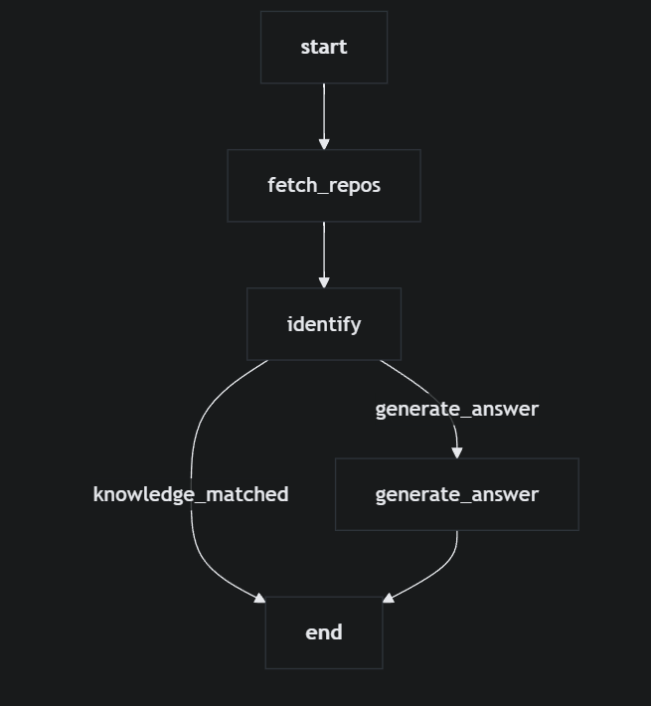

现在的流程是：

不过这还是手工编排的流程，用Python代码显式控制每一步，只不过较声明式了。

不能只看到一种就决定设计需要多问还有没有更好的实现？

RunnableBranch不错，看着挺像工作流的，可是现在我们只是实现了一个框子，后面要实现更复杂的：

1.用户提问
2.先用LLM把用户的回答对着当前系统看属于哪个知识库或者哪几个知识库以list返回出来
2.1 如果用户的提问不在知识库list中或者説不属于知识库范围，那么我们用llm拟一个回答告诉用户
2.2 如果用户的提问属于我们系统的知识库范围，那么接着走下去
3. 根据用户回答属于哪几个知识库,把用户的提问用BM25+HYDE折成3-5个关键词，循环这些关键词列表，外层知识库list一层循环内套用户提问折成的关键词列表循环
3.1 循环时由于我们不是“静RAG”，而是主流的“交互播报式RAG”，因此内部每一次循环内会进行向量检索，检索出top3，然后让llm进行中间回答类似ai ide开发工具那种：
– 我正在检索xxx
– 当前正在检索xxx
4. 当外层知识库列表这一层的循环完成后，再给到llm做一次总结性回答

特别是流程里套流程，还有分片检索。。。

1. 把未来的流程拆一下

1.1 当前只是“识别属于哪些知识库 → 不在范围就友好回复/在范围就返回列表”。

1.2 最终形态梳理：

• 第一步：识别 knowledgeList（目前已经有）

• 第二步：循环每个命中的知识库：

  • 向量检索 top3

  • LLM 做“中间回答 / 过程播报”（SSE：我正在检索第N个、当前查到X、准备总结…）

• 第三步：所有库循环结束后，再调用一次 LLM 做总总结（一个整合性的 final answer）

• 整体是一个「多轮、多节点、有循环、有中间状态」的动态 RAG 工作流。

2. 从几个关键维度客观对比：Runnable vs LangGraph

2.1 流程复杂度 & 可读性

• 纯 RunnableBranch：

  • 多层 RunnableLambda | RunnableBranch + 手工 while/for 循环，很容易变成“嵌套洋葱”：

    • 外层：知识库循环

    • 内层：向量检索 → LLM → SSE 分段输出

    • 代码里会充满多层状态 dict 的更新，阅读成本高。

  • 优点：一切都在一个 Python 函数里，直觉上“就是 Python 代码”。

• LangGraph：

  • 可以显式画出节点：

    • identify_knowledge → for_each_knowledge (loop) → vector_search → llm_partial_answer → aggregate_summary

  • 每个节点一个函数，结构自然是“流程图级别”的，可视化（Mermaid / Graphviz）也直接可用。

• 结论：只要引入“循环 + 中间播报 + 最终汇总”，LangGraph 的优势会非常明显，Runnable 会很快变得难读。

2.2 循环 & 动态控制

• RunnableBranch：

  • 本身不带循环语义，你要自己写 for / while，在 state 里维护 index、累积结果等。

  • 一旦要做“中途可中断”、“某个知识库失败是否跳过/重试”等逻辑，代码会变得非常命令式。

• LangGraph：

  • 原生支持循环、条件跳转、子图复用，可以设计类似：

    • for_each_knowledge 子图：对单个知识库运行「检索→中间回答」；

    • 外层图把 knowledgeList 展开成多次调用，或用“边+条件”控制。

• 结论：涉及多次循环 + 动态决策时，LangGraph 更适合作为主编排。

2.3 状态管理（中间检索结果、累积上下文）

• RunnableBranch：

  • 你会用一个大的 dict state 携带：

    • 当前 knowledgeId、当前检索结果列表、中间 LLM 回复、最终 summary 输入等。

  • 全部靠你自己约定 key 名和更新顺序，没有类型/结构上的约束。

• LangGraph：

  • 用 TypedDict（你现在就有 ChatState）明确：

    • 哪些字段是输入、哪些是中间、哪些是输出。

  • 每个节点只关心它要读/写的那一部分，整体状态逻辑更清晰。

• 结论：随着状态字段数量增加，LangGraph 的 StateGraph + TypedDict 会明显比“生 dict + RunnableLambda”更安全。

2.4 SSE 流式输出 & 中间播报

• 两者都能做，差别在组织方式：

• Runnable 方案：

  • router 层写一个 async def generate_stream()，在其中手写循环：

    • 调 Runnable → 拿结果 → yield SSE → 继续下一步 / 下一个知识库。

  • LangChain Runnable 本身也可以 astream，但复杂逻辑时，你会混合“内部流式 + 外层 for + 外层 yield”，容易乱。

• LangGraph 方案：

  • 工作流内部专注于“决策+状态”，router 只关心：

    • 让 LangGraph 跑一个 step/阶段 → 根据返回状态决定发哪些 SSE 片段。

  • 更高级做法：用 LangGraph 的 “事件流 / 节点回调” 思路，把“在哪个节点打什么日志 / SSE”标准化。

• 结论：SSE 实现本身两者都行，但 LangGraph 更有利于把“播报点”固定在节点边界，不至于散落在一堆 if/for 里。

2.5 调试 & 可视化

• 这个维度在复杂流程中很重要，即可视化调试（debug_mode、流程图）：

• RunnableBranch：

  • 全靠日志和断点，“脑内画图”。

• LangGraph：

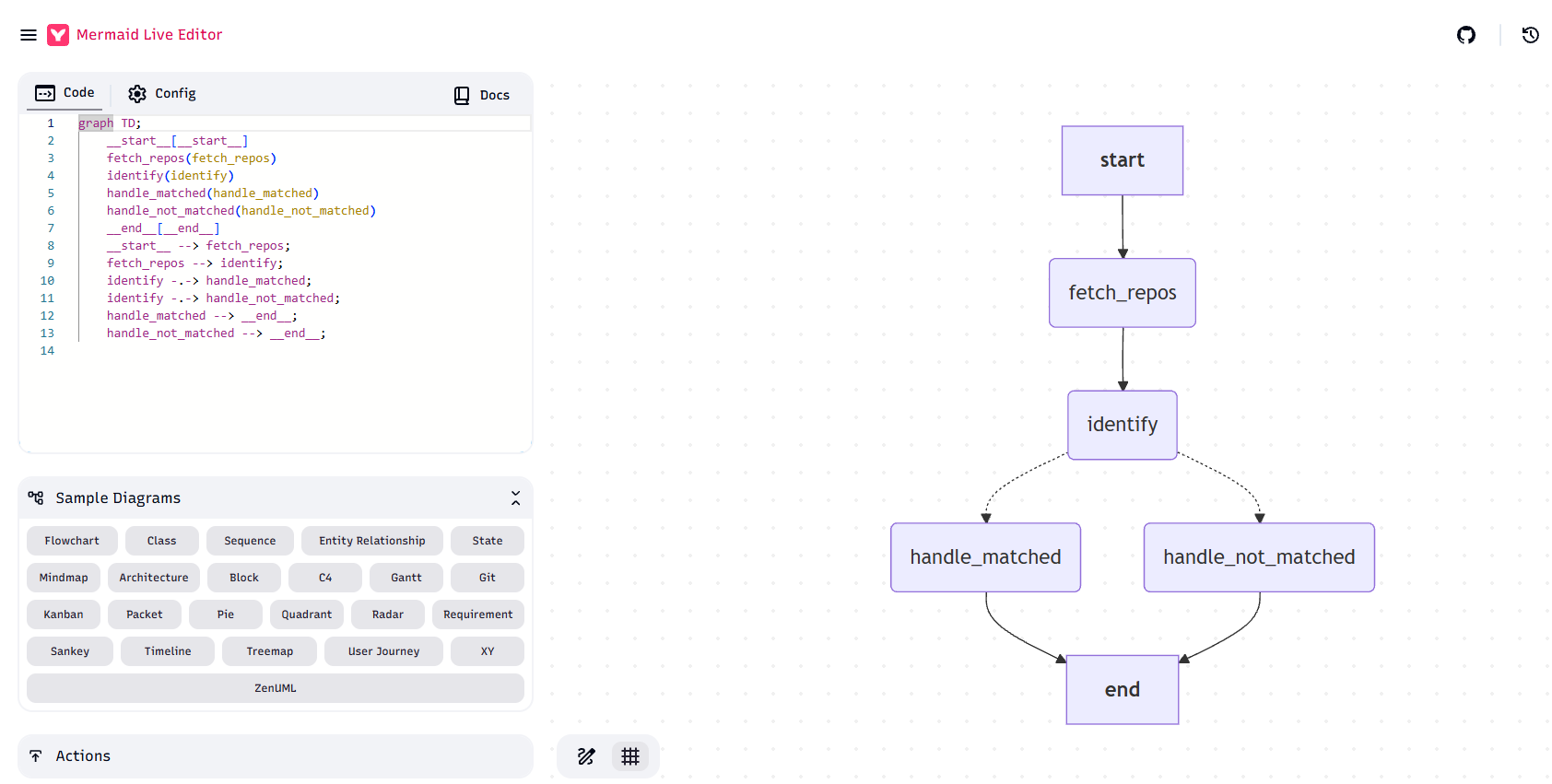

  • 直接 visualize_workflow() 得到 Mermaid，流程走到哪一步、被哪个条件路由了，都能对齐日志。

• 结论：后期流程一旦复杂，这一项对“理解 / 排查问题”的帮助会非常大。

2.6 实现成本 & 心智负担

• 短期成本：

  • 我们已经有了 Runnable 版本 → 在现有基础上继续堆逻辑，开发门槛最低。

  • 引入 LangGraph 作为主链路，需要你接受：StateGraph / 节点粒度 / 状态流的思维方式。

• 长期成本：

  • 复杂逻辑用 Runnable 硬撑，后面 refactor 成 LangGraph 的成本会更高。

  • 现在就用 LangGraph设计架构，后面加节点/分支比较自然。

3. 结合我们的最终目标，客观建议

3.1 要知道，我们的目标不是“一个简单判断分支的API”，而是一个：

• 动态 RAG 多轮工作流：

  • 多知识库循环

  • 每轮向量检索 + 过程播报

  • 全局总结。

3.2 在这种场景下：

• 把 LangGraph 作为主编排，

• 把 RunnableBranch 作为节点内部的子决策工具， 比“主线程用 RunnableBranch 顶住全流程，LangGraph 做附属调试”要合理得多。

3.3 更具体一点的推荐策略：

• 主链路：LangGraph（必选）

  • 节点划分例如：

  • identify_knowledge（得到 knowledgeList）

  • iterate_knowledge（单个知识库子图：向量检索 + partial answer）

  • aggregate_summary（最终回答）

• 节点内部：仍然用 Runnable

  • 比如 iterate_knowledge 里，向量检索 → LLM 中间回答，可以用 RunnableChain/RunnableBranch 表达。

• 对外接口仍然是 Runnable 形态

  • 提供统一的 execute_general_chat(user_prompt, session_id)，内部调用 compiled_graph.ainvoke(…)，符合“主链路是 LangGraph，但接口是 Runnable”的规范记忆。

一句话总结

后面要做的“多知识库循环 + 动态检索 + 中间播报 + 最终总结”这个复杂度，主执行链路用 LangGraph 更合适，Runnable 留在“节点内部 + 对外包装”层面； 如果现在还只是简单识别 + 一次回答，Runnable 足够，但一旦按我们设计的路线演进，迟早要迁到 LangGraph 做主编排。

因此我们决定使用LangGraph

LangGraph的实现

核心代码

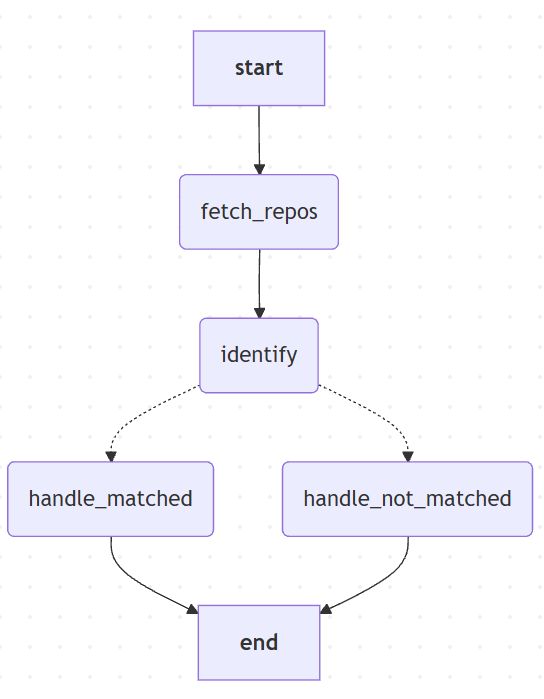

def build_general_chat_graph() -> StateGraph:
"""
构建通用聊天的 LangGraph 工作流

流程图:
```
START
↓
fetch_repos (获取知识库)
↓
identify (识别意图)
↓
[路由判断]
├─ 匹配到知识库 → handle_matched → END
└─ 未匹配 → handle_not_matched → END
```
"""
log.info("[LangGraph] 开始构建工作流…")

# 1. 创建状态图
workflow = StateGraph(ChatState)

# 2. 添加节点
workflow.add_node("fetch_repos", fetch_knowledge_repos_node)
workflow.add_node("identify", identify_intent_node)
workflow.add_node("handle_matched", handle_matched_node)
workflow.add_node("handle_not_matched", handle_not_matched_node)

# 3. 设置入口点
workflow.set_entry_point("fetch_repos")

# 4. 添加边（流程连接）
workflow.add_edge("fetch_repos", "identify")

# 5. 添加条件边（分支路由）
workflow.add_conditional_edges(
"identify", # 从 identify 节点出发
route_after_identify, # 使用路由函数决定走向
{
"handle_matched": "handle_matched",
"handle_not_matched": "handle_not_matched"
}
)

# 6. 添加结束边
workflow.add_edge("handle_matched", END)
workflow.add_edge("handle_not_matched", END)

# 7. 编译工作流
app = workflow.compile()

log.info("[LangGraph] 工作流构建完成")

return app

全代码

"""
通用聊天核心逻辑
基于 LangGraph 作为主编排实现
"""
import json
from typing import Any, Dict, List, Optional, TypedDict, Literal

from langgraph.graph import StateGraph, END
from langchain_core.runnables import Runnable

from src.knowledgerepo.knowledgerepo_tool import get_all_knowledge_repos
from src.utils.prompt_setting_helper import get_prompt_setting
from src.utils.llm_tools import get_line_settings
from src.chat.general_chat_constants import (
MODEL_NAME_CHAT,
FUNCTION_NAME_USER_QUERY_IDENTIFY,
FUNCTION_NAME_USER_INPUT_NOT_VALID_ANSWER,
)
from src.chat.general_chat_prompt_helper import (
format_knowledge_repo_list_for_prompt,
build_prompt_template_for_query_identify,
build_prompt_template_for_not_valid_answer,
)
from src.chat.general_chat_llm_caller import call_llm_with_fallback
from src.utils.logger import log

# ==================== 原始粒度的三个核心能力（保留兼容接口） ====================

async def get_knowledge_repos_list() -> List[Dict[str, Any]]:
"""获取所有知识库列表（保留原有接口，供其他模块直接调用）"""
log.info("[GeneralChat] 开始获取知识库列表…")
knowledge_repos = await get_all_knowledge_repos()

log.info(f"[GeneralChat] 获取到 {len(knowledge_repos)} 个知识库:")
for idx, repo in enumerate(knowledge_repos, 1):
log.info(
f" {idx}. {repo.get('knowledgeBaseName', 'N/A')} "
f"(ID: {repo.get('_id', 'N/A')})"
)

return knowledge_repos

async def identify_user_query_intent(
user_prompt: str, knowledge_repos: List[Dict[str, Any]]
) -> Optional[List[Dict[str, Any]]]:
"""识别用户查询意图（保留原有接口）"""
log.info("[GeneralChat] 开始识别用户查询意图…")

# 1. 获取提示词配置
prompt_config = await get_prompt_setting(
model_name=MODEL_NAME_CHAT,
function_name=FUNCTION_NAME_USER_QUERY_IDENTIFY,
)
if not prompt_config:
log.error(
"[GeneralChat] 未找到提示词配置: "
f"model_name={MODEL_NAME_CHAT}, function_name={FUNCTION_NAME_USER_QUERY_IDENTIFY}"
)
return None

system_role_msg = prompt_config.get("systemRoleMsg", "")
user_role_msg = prompt_config.get("userRoleMsg", "")

log.info(
f"[GeneralChat] 获取到提示词配置，systemRoleMsg 前100字: "
f"{system_role_msg[:100]}…"
)

# 2. 格式化知识库列表
knowledge_repo_list_json = format_knowledge_repo_list_for_prompt(knowledge_repos)

# 打印格式化后的知识库列表（美化输出）
log.info(
f"\\n[GeneralChat] 内置知识库列表（共 {len(knowledge_repos)} 个）：\\n"
f"{knowledge_repo_list_json}\\n"
)

# 3. 构建提示词模板
prompt_template = build_prompt_template_for_query_identify(
system_role_msg=system_role_msg,
user_role_msg=user_role_msg,
knowledge_repo_list_json=knowledge_repo_list_json,
user_prompt=user_prompt,
)

log.info(f"[GeneralChat] 用户当前提示: {user_prompt}")

# 4. 获取主备线路配置
line_settings = await get_line_settings(streaming=False)
if not line_settings:
log.error("[GeneralChat] 未找到任何 LLM 线路设置 (streaming=False)")
return None

master_line = line_settings.get("master")
slaver_line = line_settings.get("slaver")

if not master_line or not slaver_line:
log.error("[GeneralChat] 主线路或备线路配置不完整")
return None

# 5. 调用 LLM 进行意图识别
try:
result = await call_llm_with_fallback(
prompt_template=prompt_template,
master_line=master_line,
slaver_line=slaver_line,
chain_name="UserQueryIdentify",
parse_json=True,
)

data = result.get("data", {})
knowledge_list = data.get("knowledgeList", [])

if knowledge_list:
log.info(
f"\\n[GeneralChat] LLM 判断结果为：命中\\n"
f"匹配到 {len(knowledge_list)} 个知识库：\\n"
f"{json.dumps(knowledge_list, ensure_ascii=False, indent=2)}\\n"
)
else:
log.info("[GeneralChat] LLM 判断结果为：未命中任何知识库")

return knowledge_list

except Exception as e:
log.error(f"[GeneralChat] 调用 LLM 识别用户意图失败: {e}")
log.exception(e)
return None

async def generate_not_valid_answer(user_prompt: str) -> Optional[str]:
"""当用户输入不在服务范围时，生成友好的回答（保留原有接口）"""
log.info("[GeneralChat] 开始生成友好回答（用户输入不在服务范围）…")

# 1. 获取提示词配置
prompt_config = await get_prompt_setting(
model_name=MODEL_NAME_CHAT,
function_name=FUNCTION_NAME_USER_INPUT_NOT_VALID_ANSWER,
)
if not prompt_config:
log.error(
"[GeneralChat] 未找到提示词配置: "
f"model_name={MODEL_NAME_CHAT}, function_name={FUNCTION_NAME_USER_INPUT_NOT_VALID_ANSWER}"
)
return None

system_role_msg = prompt_config.get("systemRoleMsg", "")
user_role_msg = prompt_config.get("userRoleMsg", "")

# 2. 构建提示词模板
prompt_template = build_prompt_template_for_not_valid_answer(
system_role_msg=system_role_msg,
user_role_msg=user_role_msg,
user_prompt=user_prompt,
)

# 3. 获取主备线路配置
line_settings = await get_line_settings(streaming=False)
if not line_settings:
log.error("[GeneralChat] 未找到任何 LLM 线路设置 (streaming=False)")
return None

master_line = line_settings.get("master")
slaver_line = line_settings.get("slaver")

if not master_line or not slaver_line:
log.error("[GeneralChat] 主线路或备线路配置不完整")
return None

# 4. 调用 LLM 生成友好回答
try:
result = await call_llm_with_fallback(
prompt_template=prompt_template,
master_line=master_line,
slaver_line=slaver_line,
chain_name="UserInputNotValidAnswer",
parse_json=True,
)

data = result.get("data", {})
answer = data.get("answer", "")

log.info(f"[GeneralChat] 生成的友好回答: {answer}")

return answer

except Exception as e:
log.error(f"[GeneralChat] 调用 LLM 生成友好回答失败: {e}")
log.exception(e)
return None

# ==================== LangGraph 状态定义 ====================

class ChatState(TypedDict):
"""聊天工作流状态"""
# 输入
user_prompt: str
session_id: Optional[str]

# 中间状态
knowledge_repos: List[Dict[str, Any]]
matched_knowledge: Optional[List[Dict[str, Any]]]

# 输出
result_type: Optional[str] # "knowledge_matched" | "friendly_answer" | "error"
result_data: Optional[Any]
error: Optional[str]

# ==================== LangGraph 节点函数 ====================

async def fetch_knowledge_repos_node(state: ChatState) -> Dict[str, Any]:
"""节点1: 获取知识库列表"""
log.info("[LangGraph] 节点1: 获取知识库列表…")

try:
knowledge_repos = await get_all_knowledge_repos()

log.info(f"[LangGraph] 获取到 {len(knowledge_repos)} 个知识库:")
for idx, repo in enumerate(knowledge_repos, 1):
log.info(
f" {idx}. {repo.get('knowledgeBaseName', 'N/A')} "
f"(ID: {repo.get('_id', 'N/A')})"
)

return {"knowledge_repos": knowledge_repos}
except Exception as e:
log.error(f"[LangGraph] 获取知识库列表失败: {e}")
log.exception(e)
return {
"knowledge_repos": [],
"error": f"获取知识库失败: {str(e)}"
}

async def identify_intent_node(state: ChatState) -> Dict[str, Any]:
"""节点2: 识别用户意图"""
log.info("[LangGraph] 节点2: 识别用户查询意图…")

user_prompt = state["user_prompt"]
knowledge_repos = state.get("knowledge_repos", [])

# 如果知识库列表为空，直接返回未命中
if not knowledge_repos:
log.warning("[LangGraph] 知识库列表为空，跳过意图识别")
return {"matched_knowledge": []}

try:
# 1. 获取提示词配置
prompt_config = await get_prompt_setting(
model_name=MODEL_NAME_CHAT,
function_name=FUNCTION_NAME_USER_QUERY_IDENTIFY,
)
if not prompt_config:
log.error("[LangGraph] 未找到提示词配置")
return {"matched_knowledge": None, "error": "未找到提示词配置"}

system_role_msg = prompt_config.get("systemRoleMsg", "")
user_role_msg = prompt_config.get("userRoleMsg", "")

# 2. 格式化知识库列表
knowledge_repo_list_json = format_knowledge_repo_list_for_prompt(knowledge_repos)

log.info(
f"\\n[LangGraph] 内置知识库列表（共 {len(knowledge_repos)} 个）：\\n"
f"{knowledge_repo_list_json}\\n"
)

# 3. 构建提示词模板
prompt_template = build_prompt_template_for_query_identify(
system_role_msg=system_role_msg,
user_role_msg=user_role_msg,
knowledge_repo_list_json=knowledge_repo_list_json,
user_prompt=user_prompt,
)

log.info(f"[LangGraph] 用户当前提示: {user_prompt}")

# 4. 获取主备线路配置
line_settings = await get_line_settings(streaming=False)
if not line_settings:
log.error("[LangGraph] 未找到 LLM 线路设置")
return {"matched_knowledge": None, "error": "未找到 LLM 线路设置"}

master_line = line_settings.get("master")
slaver_line = line_settings.get("slaver")

if not master_line or not slaver_line:
log.error("[LangGraph] 主线路或备线路配置不完整")
return {"matched_knowledge": None, "error": "线路配置不完整"}

# 5. 调用 LLM 进行意图识别
result = await call_llm_with_fallback(
prompt_template=prompt_template,
master_line=master_line,
slaver_line=slaver_line,
chain_name="UserQueryIdentify",
parse_json=True,
)

data = result.get("data", {})
knowledge_list = data.get("knowledgeList", [])

if knowledge_list:
log.info(
f"\\n[LangGraph] LLM 判断结果为：命中\\n"
f"匹配到 {len(knowledge_list)} 个知识库：\\n"
f"{json.dumps(knowledge_list, ensure_ascii=False, indent=2)}\\n"
)
else:
log.info("[LangGraph] LLM 判断结果为：未命中任何知识库")

return {"matched_knowledge": knowledge_list if knowledge_list else []}

except Exception as e:
log.error(f"[LangGraph] 调用 LLM 识别用户意图失败: {e}")
log.exception(e)
return {"matched_knowledge": None, "error": str(e)}

async def handle_matched_node(state: ChatState) -> Dict[str, Any]:
"""节点3A: 处理匹配到知识库的情况"""
log.info("[LangGraph] 节点3A: 用户输入匹配到知识库")

matched_knowledge = state.get("matched_knowledge") or []

return {
"result_type": "knowledge_matched",
"result_data": matched_knowledge,
}

async def handle_not_matched_node(state: ChatState) -> Dict[str, Any]:
"""节点3B: 处理未匹配知识库的情况，生成友好回答"""
log.info("[LangGraph] 节点3B: 用户输入不在服务范围，生成友好回答…")

user_prompt = state["user_prompt"]

try:
# 1. 获取提示词配置
prompt_config = await get_prompt_setting(
model_name=MODEL_NAME_CHAT,
function_name=FUNCTION_NAME_USER_INPUT_NOT_VALID_ANSWER,
)
if not prompt_config:
log.error("[LangGraph] 未找到提示词配置")
return {
"result_type": "error",
"result_data": None,
"error": "未找到提示词配置",
}

system_role_msg = prompt_config.get("systemRoleMsg", "")
user_role_msg = prompt_config.get("userRoleMsg", "")

# 2. 构建提示词模板
prompt_template = build_prompt_template_for_not_valid_answer(
system_role_msg=system_role_msg,
user_role_msg=user_role_msg,
user_prompt=user_prompt,
)

# 3. 获取主备线路配置
line_settings = await get_line_settings(streaming=False)
if not line_settings:
log.error("[LangGraph] 未找到 LLM 线路设置")
return {
"result_type": "error",
"result_data": None,
"error": "未找到 LLM 线路设置",
}

master_line = line_settings.get("master")
slaver_line = line_settings.get("slaver")

if not master_line or not slaver_line:
log.error("[LangGraph] 主线路或备线路配置不完整")
return {
"result_type": "error",
"result_data": None,
"error": "线路配置不完整",
}

# 4. 调用 LLM 生成友好回答
result = await call_llm_with_fallback(
prompt_template=prompt_template,
master_line=master_line,
slaver_line=slaver_line,
chain_name="UserInputNotValidAnswer",
parse_json=True,
)

data = result.get("data", {})
answer = data.get("answer", "")

log.info(f"[LangGraph] 生成的友好回答: {answer}")

return {
"result_type": "friendly_answer",
"result_data": answer,
}

except Exception as e:
log.error(f"[LangGraph] 调用 LLM 生成友好回答失败: {e}")
log.exception(e)
return {
"result_type": "error",
"result_data": None,
"error": str(e),
}

# ==================== LangGraph 路由函数 ====================

def route_after_identify(state: ChatState) -> Literal["handle_matched", "handle_not_matched"]:
"""路由函数：根据意图识别结果决定走哪个分支"""
matched_knowledge = state.get("matched_knowledge")

if matched_knowledge is None or len(matched_knowledge) == 0:
log.info("[LangGraph] 路由决策: 走未匹配分支")
return "handle_not_matched"

log.info("[LangGraph] 路由决策: 走匹配分支")
return "handle_matched"

# ==================== LangGraph 工作流构建 ====================

def build_general_chat_graph() -> StateGraph:
"""
构建通用聊天的 LangGraph 工作流

流程图:
```
START
↓
fetch_repos (获取知识库)
↓
identify (识别意图)
↓
[路由判断]
├─ 匹配到知识库 → handle_matched → END
└─ 未匹配 → handle_not_matched → END
```
"""
log.info("[LangGraph] 开始构建工作流…")

# 1. 创建状态图
workflow = StateGraph(ChatState)

# 2. 添加节点
workflow.add_node("fetch_repos", fetch_knowledge_repos_node)
workflow.add_node("identify", identify_intent_node)
workflow.add_node("handle_matched", handle_matched_node)
workflow.add_node("handle_not_matched", handle_not_matched_node)

# 3. 设置入口点
workflow.set_entry_point("fetch_repos")

# 4. 添加边（流程连接）
workflow.add_edge("fetch_repos", "identify")

# 5. 添加条件边（分支路由）
workflow.add_conditional_edges(
"identify", # 从 identify 节点出发
route_after_identify, # 使用路由函数决定走向
{
"handle_matched": "handle_matched",
"handle_not_matched": "handle_not_matched"
}
)

# 6. 添加结束边
workflow.add_edge("handle_matched", END)
workflow.add_edge("handle_not_matched", END)

# 7. 编译工作流
app = workflow.compile()

log.info("[LangGraph] 工作流构建完成")

return app

# ==================== 对外统一接口（Runnable 封装） ====================

async def execute_general_chat_chain(
user_prompt: str, session_id: Optional[str] = None
) -> Dict[str, Any]:
"""
执行通用聊天工作流（主入口）

对外统一的 Runnable 入口，内部使用 LangGraph 工作流

Args:
user_prompt: 用户输入
session_id: 会话ID（可选）

Returns:
执行结果字典:
– result_type: "knowledge_matched" | "friendly_answer" | "error"
– result_data: 对应的业务结果（知识库列表或友好回答文本）
– error: 错误信息（仅在 result_type == "error" 时有意义）
"""
log.info(
f"[LangGraph] 开始执行工作流, "
f"user_prompt={user_prompt}, session_id={session_id}"
)

# 构建 LangGraph 工作流
app = build_general_chat_graph()

# 初始化状态
initial_state: ChatState = {
"user_prompt": user_prompt,
"session_id": session_id,
"knowledge_repos": [],
"matched_knowledge": None,
"result_type": None,
"result_data": None,
"error": None,
}

# 执行工作流
final_state = await app.ainvoke(initial_state)

log.info(
f"[LangGraph] 工作流执行完成, "
f"result_type={final_state.get('result_type')}"
)

# 返回结果（保持与原接口一致的格式）
return {
"result_type": final_state.get("result_type"),
"result_data": final_state.get("result_data"),
"error": final_state.get("error"),
}

# ==================== 可视化工具 ====================

def visualize_workflow() -> str:
"""
生成 LangGraph 工作流的 Mermaid 流程图代码（简洁版，不含样式）

Returns:
Mermaid 格式的流程图代码（标准格式，兼容所有渲染器）
"""
app = build_general_chat_graph()

# 获取原始 Mermaid 代码
raw_mermaid = app.get_graph().draw_mermaid()

# 清理并简化为标准 Mermaid 格式
lines = []
for line in raw_mermaid.split('\\n'):
# 跳过样式定义和配置行
if line.strip().startswith('%%{init:'):
continue
if line.strip().startswith('classDef'):
continue
if ':::first' in line or ':::last' in line or ':::default' in line:
# 移除样式类标记
line = line.replace(':::first', '').replace(':::last', '').replace(':::default', '')
# 移除 HTML 标签（如 <p>）
line = line.replace('<p>', '').replace('</p>', '')
# 移除节点名称中的方括号包裹（保留箭头符号）
if '([' in line and '])' in line and '__start__' in line:
line = line.replace('([', '[').replace('])', ']')
if '([' in line and '])' in line and '__end__' in line:
line = line.replace('([', '[').replace('])', ']')

lines.append(line)

# 重新组合
cleaned_mermaid = '\\n'.join(lines)

log.info("[LangGraph] 生成的简洁 Mermaid 流程图:")
log.info(f"\\n{cleaned_mermaid}\\n")

return cleaned_mermaid

通过手工编程、RunnableBranch、LangGraph得到结论

LangGraph

❌ 不是图形界面

LangGraph 没有图形化拖拽界面（不像 n8n、Flowise 那种低代码平台）。

✅它是代码生成流程图

LangGraph 可以把你用代码定义的工作流自动转换成 Mermaid 流程图或 PNG 图片。

具体示例

# ==================== 可视化工具 ====================

def visualize_workflow() -> str:
"""
生成 LangGraph 工作流的 Mermaid 流程图代码（简洁版，不含样式）

Returns:
Mermaid 格式的流程图代码（标准格式，兼容所有渲染器）
"""
app = build_general_chat_graph()

# 获取原始 Mermaid 代码
raw_mermaid = app.get_graph().draw_mermaid()

# 清理并简化为标准 Mermaid 格式
lines = []
for line in raw_mermaid.split('\\n'):
# 跳过样式定义和配置行
if line.strip().startswith('%%{init:'):
continue
if line.strip().startswith('classDef'):
continue
if ':::first' in line or ':::last' in line or ':::default' in line:
# 移除样式类标记
line = line.replace(':::first', '').replace(':::last', '').replace(':::default', '')
# 移除 HTML 标签（如 <p>）
line = line.replace('<p>', '').replace('</p>', '')
# 移除节点名称中的方括号包裹（保留箭头符号）
if '([' in line and '])' in line and '__start__' in line:
line = line.replace('([', '[').replace('])', ']')
if '([' in line and '])' in line and '__end__' in line:
line = line.replace('([', '[').replace('])', ']')

lines.append(line)

# 重新组合
cleaned_mermaid = '\\n'.join(lines)

log.info("[LangGraph] 生成的简洁 Mermaid 流程图:")
log.info(f"\\n{cleaned_mermaid}\\n")

return cleaned_mermaid

这块代码会生成：Mermaid 代码，把Mermaid代码放入：Mermaid在线免费生成图工具里后你应该会得到这样的一个图

你也可以把这个代码粘贴到支持 Mermaid 的地方（GitHub、Notion、Typora 等）就能看到图形。

对比手工代码

❌ 手工编排

router.pyknowledge_repos = await get_knowledge_repos_list()
knowledge_list = await identify_user_query_intent(user_prompt, knowledge_repos)

if not knowledge_list:
answer = await generate_not_valid_answer(user_prompt)
yield answer
else:
yield knowledge_list

我们可以看到问题：流程隐藏在代码逻辑里，无法可视化。要理解流程必须读代码。

✅ LangGraph（可视化）

workflow = StateGraph(…)
workflow.add_node(…)
workflow.add_edge(…)
app = workflow.compile()
# 随时可以生成流程图
print(app.get_graph().draw_mermaid())

LangGraph在实际工作中怎么使用的流程

总结

特性

手工编排

LangGraph

演示用LangGraph实现的工作流调用效果

{
"session_id": "111111",
"user_prompt": "你吃了吗"
}

得到答案

data: {"status": "streaming", "content": "您好，我是一个AI助手，无法进食。
但我很乐意帮助您解答问题或提供帮助。有什么我可以帮您的吗？"}

data: {"status": "completed", "message": "回答完成"}

再来

{
"session_id": "111111",
"user_prompt": "李白是中原人吗"
}

得到答案

data: {"status": "knowledge_matched",
"knowledgeList": [{"id": "697b2059e1e0bd166ab8ae92", "knowledgeBaseName": "test3", "description": "test3", "systemRole": "李白的生平事迹相关介绍", "relatedQuestion": "李白是中原人吗"}]}

data: {"status": "completed", "message": "知识库匹配完成"}

我们把上述的visualize_workflow通过本系列里的：langchain_start.py暴露成api

general_chat_router.py

"""
通用聊天 FastAPI 路由
"""
import json
from typing import Optional
from fastapi import APIRouter, HTTPException
from fastapi.responses import StreamingResponse
from pydantic import BaseModel

from src.chat.general_chat import execute_general_chat_chain, visualize_workflow
from src.utils.logger import log

# 创建子路由
router = APIRouter(prefix="/general_chat", tags=["General Chat"])

# — 模型定义 —

class GeneralChatRequest(BaseModel):
"""通用聊天请求模型"""
session_id: Optional[str] = None
user_prompt: Optional[str] = None

# — 路由入口 —

@router.post("")
async def general_chat(request: GeneralChatRequest):
"""
通用聊天接口（SSE 流式响应）

接口地址: POST http://localhost:8001/v1/chat/general_chat

Args:
request: 请求参数
– session_id: 会话 ID（可选）
– user_prompt: 用户输入（可选）

Returns:
SSE 流式响应
"""
async def generate_stream():
try:
log.info("[GeneralChatRouter] 收到通用聊天请求")
log.info(f"[GeneralChatRouter] session_id={request.session_id}")
log.info(f"[GeneralChatRouter] user_prompt={request.user_prompt}")

# 参数验证
if not request.user_prompt or not request.user_prompt.strip():
log.warning("[GeneralChatRouter] user_prompt 为空，返回错误")
yield f"data: {json.dumps({'status': 'error', 'error': '用户输入不能为空'}, ensure_ascii=False)}\\n\\n"
return

user_prompt = request.user_prompt.strip()

# 使用 LangGraph 工作流执行
from src.chat.general_chat import execute_general_chat_chain

log.info("[GeneralChatRouter] 使用 LangGraph 工作流执行…")
result = await execute_general_chat_chain(user_prompt, request.session_id)

result_type = result.get("result_type")
result_data = result.get("result_data")
error = result.get("error")

if error:
log.error(f"[GeneralChatRouter] 决策链执行失败: {error}")
yield f"data: {json.dumps({'status': 'error', 'error': error}, ensure_ascii=False)}\\n\\n"
return

if result_type == "knowledge_matched":
log.info(f"[GeneralChatRouter] 用户输入匹配到 {len(result_data or [])} 个知识库")
knowledge_list_json = json.dumps(result_data or [], ensure_ascii=False)
log.info(f"[GeneralChatRouter] 返回知识库列表:\\n{knowledge_list_json}")

yield f"data: {json.dumps({'status': 'knowledge_matched', 'knowledgeList': result_data or []}, ensure_ascii=False)}\\n\\n"
yield f"data: {json.dumps({'status': 'completed', 'message': '知识库匹配完成'}, ensure_ascii=False)}\\n\\n"
elif result_type == "friendly_answer":
log.info(f"[GeneralChatRouter] 返回友好回答: {result_data}")
yield f"data: {json.dumps({'status': 'streaming', 'content': result_data}, ensure_ascii=False)}\\n\\n"
yield f"data: {json.dumps({'status': 'completed', 'message': '回答完成'}, ensure_ascii=False)}\\n\\n"
else:
log.error(f"[GeneralChatRouter] 未知的结果类型: {result_type}")
yield f"data: {json.dumps({'status': 'error', 'error': '未知结果类型'}, ensure_ascii=False)}\\n\\n"
return

except Exception as e:
log.error("[GeneralChatRouter] 处理请求时发生异常")
log.exception(e)
yield f"data: {json.dumps({'status': 'error', 'error': str(e)}, ensure_ascii=False)}\\n\\n"

return StreamingResponse(
generate_stream(),
media_type="text/event-stream",
headers={
"Cache-Control": "no-cache",
"Connection": "keep-alive",
"X-Accel-Buffering": "no"
}
)

@router.get("/visualize")
async def visualize_langgraph():
"""
可视化 LangGraph 工作流

接口地址: GET http://localhost:8001/v1/chat/general_chat/visualize

Returns:
Mermaid 格式的流程图代码（纯文本格式，可直接粘贴）
"""
from fastapi.responses import PlainTextResponse

try:
mermaid_code = visualize_workflow()

# 返回纯文本格式（带说明头部）
response_text = (
"# LangGraph 工作流可视化\\n"
"# 复制下面的 Mermaid 代码，粘贴到 https://mermaid.live/ 查看流程图\\n"
"# 或者在 GitHub/Notion Markdown 中使用 ```mermaid 包裹\\n\\n"
+ mermaid_code
)

return PlainTextResponse(response_text)
except Exception as e:
log.error(f"[GeneralChatRouter] 生成流程图失败: {e}")
log.exception(e)
return PlainTextResponse(f"# Error\\n生成流程图失败: {str(e)}")

在langchain_start.py里注册

langchain_start.py

import sys
from pathlib import Path
from contextlib import asynccontextmanager

# Add project root to path
project_root = Path(__file__).parent.parent
sys.path.insert(0, str(project_root))

from fastapi import FastAPI
from src.api.smartpen.router import router as smartpen_router
from src.api.demo.router import router as demo_router
from src.knowledgerepo.knowledge_repo_router import router as knowledgebase_router
from src.chat.general_chat_router import router as general_chat_router
from src.utils.logger import log
from src.core.mongo import get_mongo_client, close_mongo_connection
from src.core.redis_client import get_redis_client, close_redis_connection

@asynccontextmanager
async def lifespan(app: FastAPI):
"""
应用生命周期管理：启动和关闭时的资源初始化与清理
"""
# Startup
log.info("[Startup] Initializing application…")

# MongoDB 健康检查
log.info("[Startup] Checking MongoDB connection…")
mongo_client = get_mongo_client()
try:
# 使用 ping 命令检查连接是否正常
result = await mongo_client.admin.command("ping")
log.info(f"[Startup] MongoDB ping result: {result}")
log.info("[Startup] MongoDB connection established successfully ✓")
except Exception as e:
log.error(f"[Startup] Failed to connect to MongoDB: {e}")
log.error("[Startup] Application will continue but MongoDB operations may fail")

# Redis 健康检查
log.info("[Startup] Checking Redis connection…")
redis_client = get_redis_client()
try:
# 使用 ping 命令检查连接是否正常
ping_result = redis_client.ping()
log.info(f"[Startup] Redis ping result: {ping_result}")

# 打印连接池信息（调试用）
pool_info = redis_client.connection_pool
log.info(
f"[Startup] Redis connection pool info: "
f"max_connections={pool_info.max_connections}, "
f"connection_kwargs={{host={pool_info.connection_kwargs.get('host')}, "
f"port={pool_info.connection_kwargs.get('port')}, "
f"db={pool_info.connection_kwargs.get('db')}}}"
)
log.info("[Startup] Redis connection established successfully ✓")
except Exception as e:
log.error(f"[Startup] Failed to connect to Redis: {e}")
log.error("[Startup] Application will continue but Redis operations may fail")

log.info("[Startup] Application startup complete ✓")

yield

# Shutdown
log.info("[Shutdown] Starting application shutdown…")

log.info("[Shutdown] Closing MongoDB connection…")
await close_mongo_connection()
log.info("[Shutdown] MongoDB connection closed ✓")

log.info("[Shutdown] Closing Redis connection…")
close_redis_connection()
log.info("[Shutdown] Redis connection closed ✓")

log.info("[Shutdown] Application shutdown complete ✓")

app = FastAPI(title="QuickChain LangChain Service", lifespan=lifespan)

# 挂载子路由
# 将 smartpen_router 挂载到 /v1/chat 下
# 最终路径将是: POST /v1/chat/smartpen-generate
app.include_router(smartpen_router, prefix="/v1/chat")

# 将 demo_router 挂载到 /v1/chat 下
# 最终路径将是: POST /v1/chat/demo/intension-identify
app.include_router(demo_router, prefix="/v1/chat")

# 将 knowledgebase_router 挂载到 /v1/chat 下
# 最终路径将是: POST /v1/chat/knowledgebase/label-identify
app.include_router(knowledgebase_router, prefix="/v1/chat")

# 将 general_chat_router 挂载到 /v1/chat 下
# 最终路径将是: POST /v1/chat/general_chat
app.include_router(general_chat_router, prefix="/v1/chat")

@app.get("/")
async def root():
return {"message": "QuickChain LangChain Service is running", "version": "1.0.0"}

@app.get("/health")
async def health():
return {"status": "healthy", "service": "langchain_service"}

if __name__ == "__main__":
import uvicorn
log.info("Starting QuickChain LangChain Service on port 8001…")
uvicorn.run(app, host="0.0.0.0", port=8001)

接着我们这样访问：

curl –location –request GET 'http://localhost:8001/v1/chat/general_chat/visualize' \\
–header 'Content-Type: application/json' \\
–data-raw ''

然后我们得到结果如下：

# LangGraph 工作流可视化
# 复制下面的 Mermaid 代码，粘贴到 https://mermaid.live/ 查看流程图
# 或者在 GitHub/Notion Markdown 中使用 ```mermaid 包裹

graph TD;
__start__[__start__]
fetch_repos(fetch_repos)
identify(identify)
handle_matched(handle_matched)
handle_not_matched(handle_not_matched)
__end__[__end__]
__start__ –> fetch_repos;
fetch_repos –> identify;
identify -.-> handle_matched;
identify -.-> handle_not_matched;
handle_matched –> __end__;
handle_not_matched –> __end__;

从graph TD开始复制到最后放到在线Mermaid网址里去即可就可以得到一幅当前的流程图了。

写在最后

传统编码、RunnableBranch、LangGraph三者对比

综上所述，面对“动态知识库路由 + 多轮检索-推理”这类复杂流程，三种实现方式各有利弊：手工 if-else 编程逻辑直观但代码冗长、难以维护，扩展性差；RunnableBranch / RunnableLambda 利用 LCEL 提升了声明式表达能力，适合简单分支，却无法自然表达循环与状态更新；而 LangGraph 通过图结构显式建模状态流转，天然支持循环、条件跳转与中间反馈，在复杂、动态、多步骤的 Agent 工作流中展现出强大优势——不仅代码清晰，还易于调试、监控和扩展。

LangGraph与Dify、n8n等低代码开发工具的比较

相比之下，DIFY 等低代码平台虽然降低了 AI 应用的入门门槛，但其流程编排多为静态、线性、黑盒化设计，难以支持“根据 LLM 输出动态决定检索哪些知识库”或“在循环中实时生成中间反馈”等高级交互逻辑。DIFY 的节点跳转依赖预设条件，无法在运行时动态构建执行路径，更缺乏对状态的细粒度控制。而 LangGraph 以代码为载体，赋予开发者完全的控制权——你可以自由定义节点行为、状态更新规则和跳转逻辑，轻松实现 DIFY 无法胜任的复杂 Agent 工作流。

当你的 AI 应用开始“思考”，LangGraph 就是那个值得托付的主编排大脑。

简而言之：DIFY 适合快速搭建标准问答机器人，LangGraph 才是构建真正智能、可推理、会决策的 AI Agent 的利器。

附：项目中要用LangGraph的额外安装

它是完全开源免费的，LangChain官方专门用来应对复杂工作流的。

• LangGraph 是独立的包，不包含在 langchain 核心包中

• 需要 langchain-core >= 0.2.0

• Python >= 3.9

你可以直接在你的requirement.txt里这样声明

# LangChain Core Dependencies (Python 3.13+)
# 核心框架
langchain==0.3.13
langchain-core==0.3.28
langchain-community==0.3.13
langgraph>=0.2.0 # Agent 工作流框架（支持可视化）
