C++实现GPS L2C信号仿真与测试：附MATLAB接收机验证结果

本文记录一个完全由C++编写的GPS L2C信号仿真器，并通过业界公认的MATLAB softGNSS软件接收机进行验证，附上完整的测试结果与分析。

一、GPS L2C频段介绍

在讨论仿真之前，必须理解仿真对象的价值。GPS L2C信号发射于1227.60 MHz的L2频段，这是GPS现代化中为民用用户量身打造的关键升级。

与传统的L1 C/A码信号相比，L2C的核心优势在于：

本次仿真的核心，正是生成这个具有里程碑意义的L2C信号。

二、核心技术：CNAV电文与时分复用

传统L1 C/A信号使用LNAV电文，而现代化的L2C信号则播发更先进、灵活的 CNAV（民用导航）电文，并通过独特的时分复用方式与信号一起传送。

1. CNAV电文：更优的数据结构

CNAV电文采用可变长度的信息类型，以300比特为一个子帧，包含更丰富的参数和更高的数据完整性校验（使用CRC和前向纠错）。它提供了更精确的星历、时钟改正参数，并且更新率更高，旨在为未来先进应用提供支持。

2. 时分复用：L2C信号独特的“双车道”

这是L2C信号物理层的核心创新。L2C的CM码和CL码并非同时发送，而是在时间上交替传输，如同在一条时间道路上划分出的两条车道。 CM码和CL码以码片为单位交替发射。CM码调制了CNAV导航数据（±1），而CL码不调制任何数据（始终为+1），作为纯净的“导频”信号。

这种设计的巨大优势在于：

• 导频通道（CL）：接收机可以对其进行长时间、无数据跳变的连续相干积分，从而在极低信噪比下实现稳定跟踪，灵敏度可提升约3 dB。
• 数据通道（CM）：专用于承载CNAV电文，确保数据可靠传输。

三、C++仿真实现：核心流程与公式

我们的C++仿真器严格遵循ICD-GPS-200标准，生成包含上述特性的L2C信号。

1. 信号结构

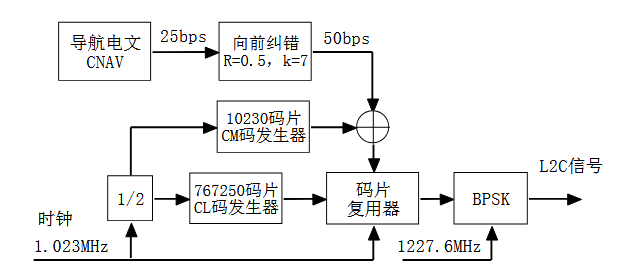

图1.GPS L2C信号结构

GPS L2C 信号的生成遵循特定的调制流程。首先，经过前向纠错（FEC）编码的导航电文被调制至CM码（中等长度扩频码）上。随后，该已调制的CM码与未调制任何数据的、更长的CL码（长扩频码）通过时分复用（TDM）技术进行合并，形成一个复合的基带扩频序列。最终，此复合码序列采用二进制相移键控（BPSK）方式调制到中心频率为1227.6 MHz的L2载波上。需要注意的是，由于L2载波还需同时承载军用的P(Y)码信号，因此其可用以调制民用信号的载波分量是单一的。

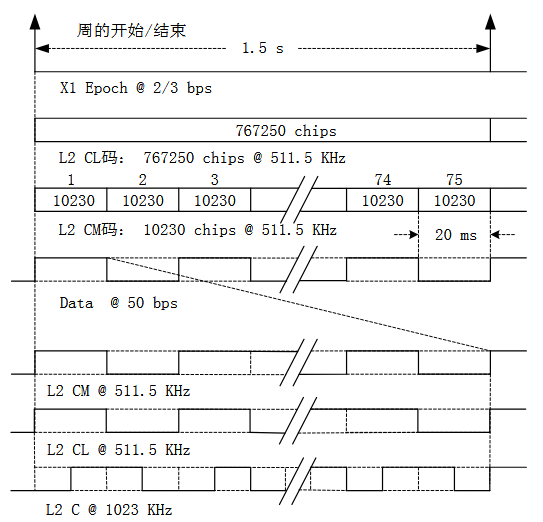

图2.Data、CM、CL 码的时序关系

2. C++仿真流程简述

四、MATLAB softGNSS验证与结果分析

将C++仿真器输出的 .bin 文件导入 softGNSS，配置正确的L2C信号参数进行处理。

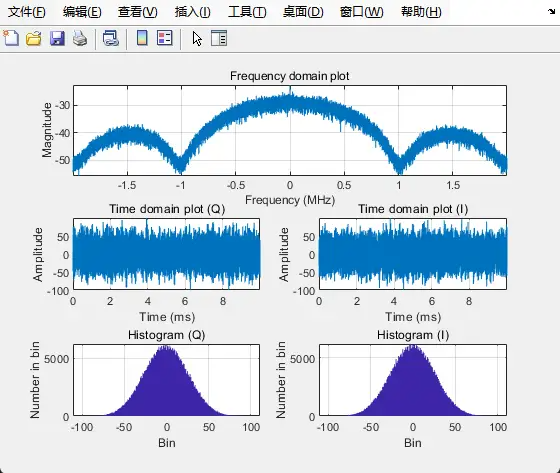

测试结果图1：信号时频域特性分析

• 频域图：
  • 主瓣宽度（约2.046 MHz）符合L2C的码片速率（1.023 MHz）。频谱形状干净，表明时分复用合成与调制过程正确，未引入异常频谱分量。
• 时域与统计特性图：
  • I/Q时域波形：可以观察到幅度的规律性变化，这正体现了CM码片（调制数据）与CL码片（未调制） 由于时分复用交替出现而产生的幅度特征，是L2C信号的指纹。
  • 幅度直方图：I、Q两路的采样点分布呈现典型的高斯分布，验证了所加噪声模型的正确性，且信号与噪声的合成统计特性良好。

测试结果图2：软件接收机捕获结果

• 结果解读：

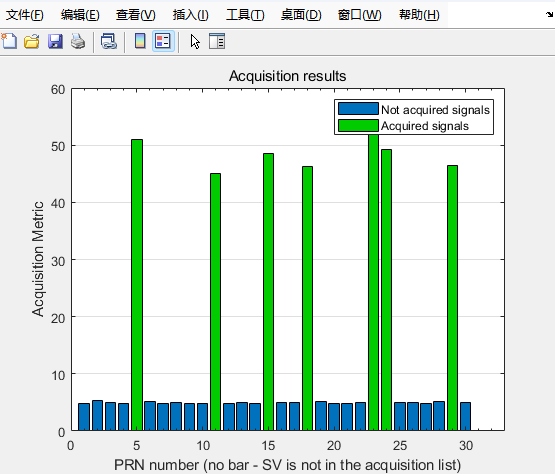

  • 图中清晰显示PRN 05,11,15 ,8 ,23 ,24,29 等卫星的捕获度量值（绿色柱）显著高于阈值，表明 softGNSS 成功捕获了仿真信号中的目标卫星。
  • 这强有力地证明了我们的C++仿真器不仅生成了格式正确的L2C信号，而且其核心的CNAV电文结构、时分复用时序以及码相位都与标准接收机兼容。接收机能够正确解析时分复用信号，分别利用CM和CL分量进行捕获。

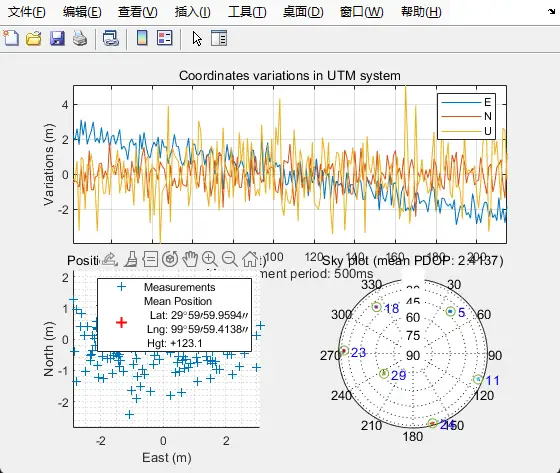

测试结果图3：软件接收机定位结果

五、结论与资源

本次仿真成功实现了从CNAV电文生成、时分复用合成到载波调度的完整L2C信号生成链路，并经由专业软件接收机验证通过。这为后续进行高灵敏度接收机算法测试、抗干扰评估或组合导航仿真提供了高质量的信号源。
