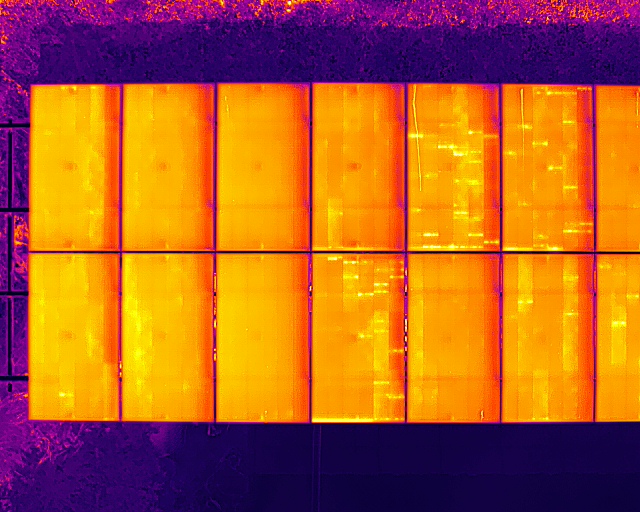

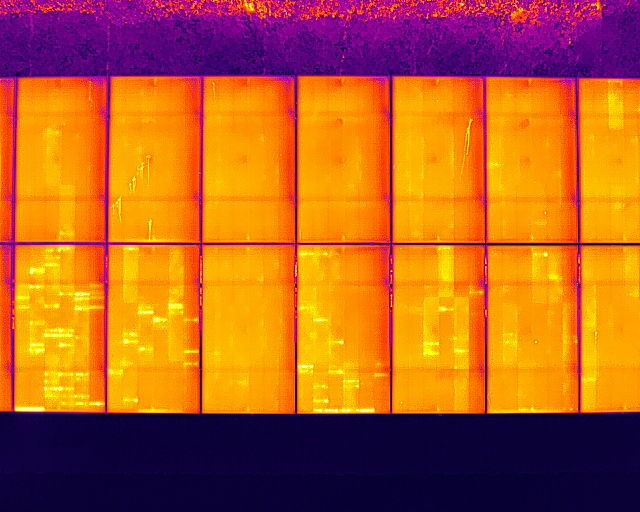

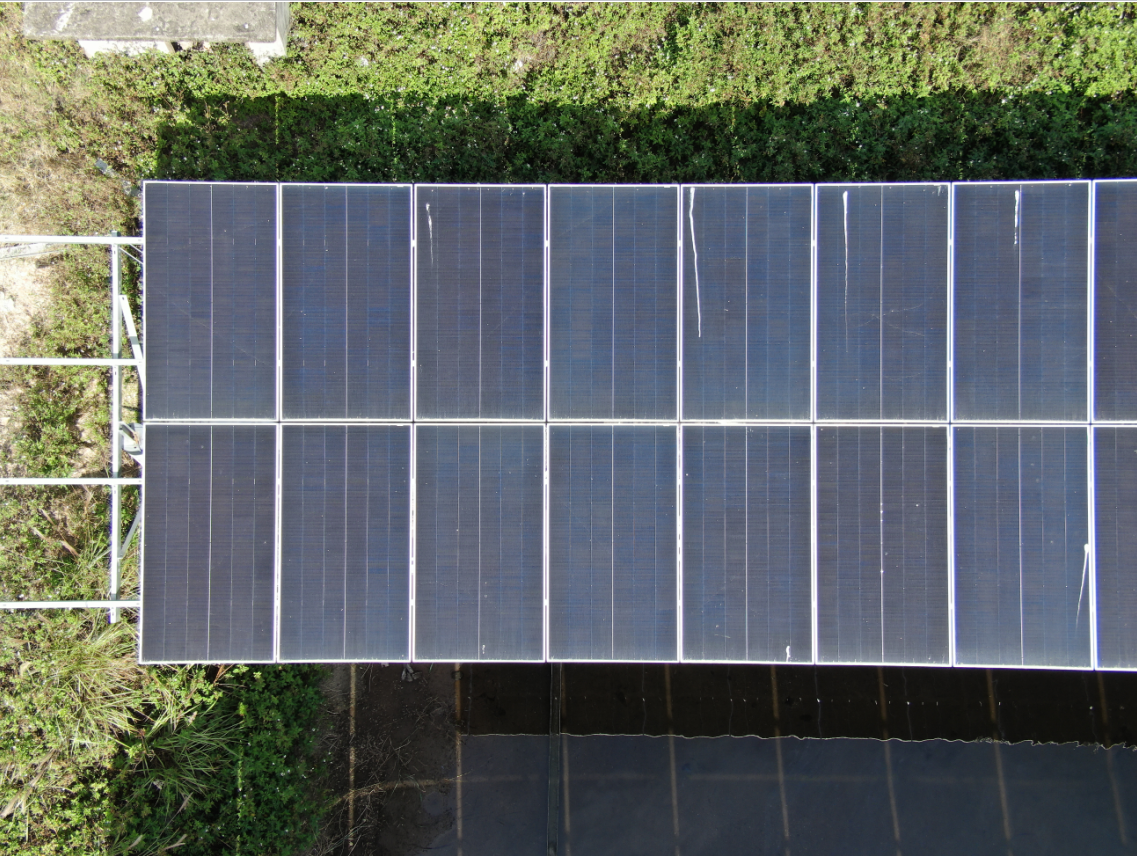

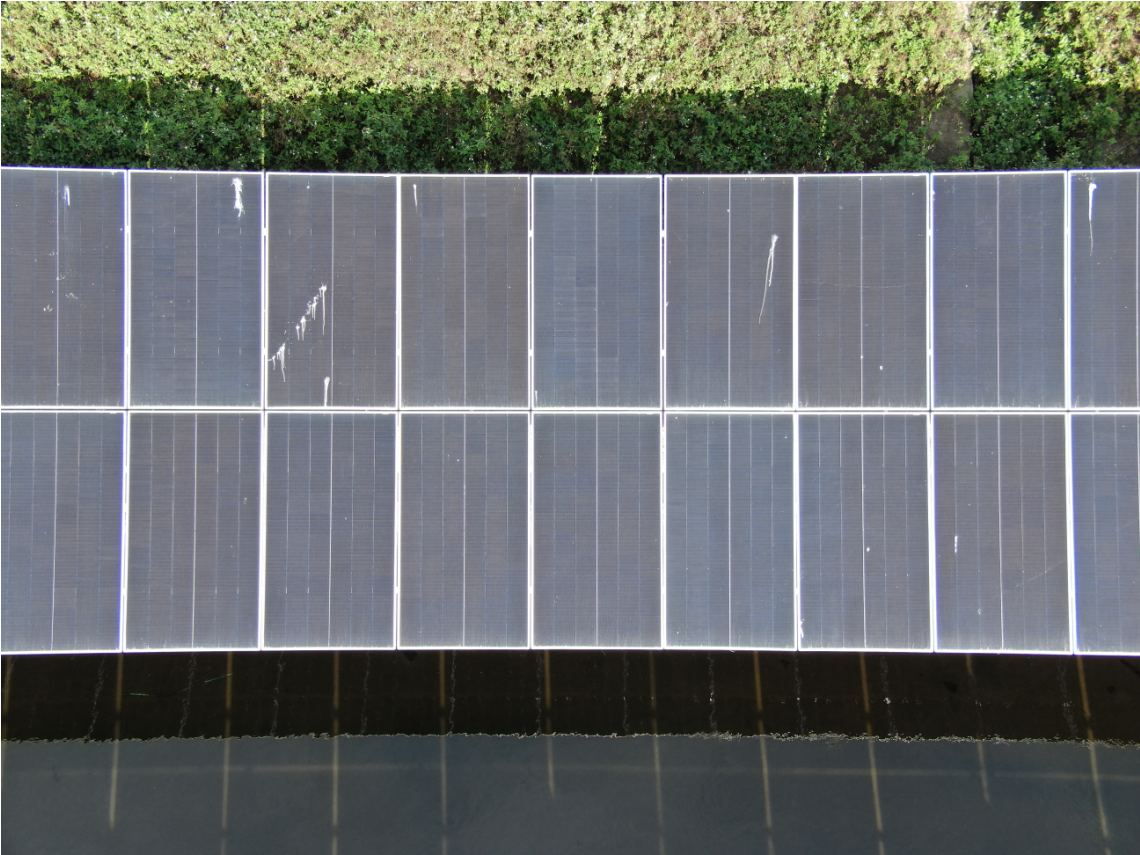

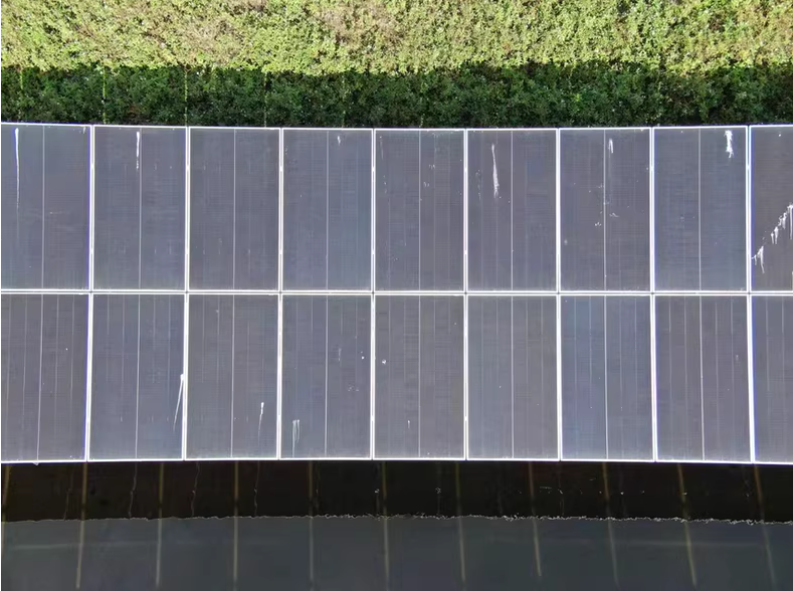

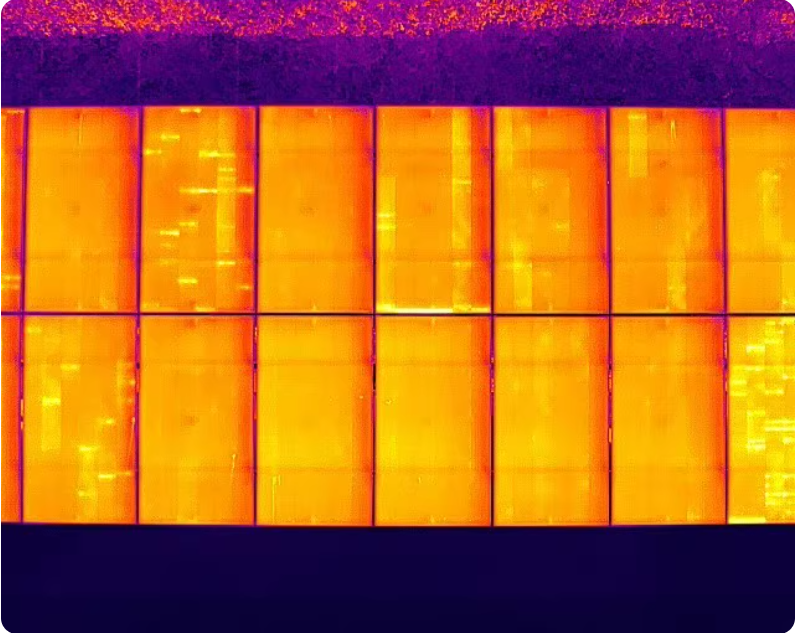

双模态无人机太阳能光伏红外可见光一一对应缺陷检测数据集，共650张 无人机可见光红外缺陷检测数据集 红外 + 可见光配对无人机红外可见光光伏缺陷检测数据集

1

1

1

1

1

类别：
dmjrb
ns
dyrb
ejgdl
zw
yyzd
ygfs
ycdw
dmjrb_ycdw
dyrb_ycdw

✅ 一、数据集基本信息表

✅ 二、缺陷类别详细说明表

🔍 注：

• 缩写为拼音首字母组合（如 dmjrb = 电/电池片隐裂）
• ycdw（异常低温）常出现在断路、严重隐裂、接线失效等场景
• 复合类别（如 dmjrb_ycdw）表示同一区域同时存在两种缺陷特征

✅ 三、数据集结构建议（YOLO 格式）

pv_defect_dataset/
├── images/
│ ├── infrared/ # 红外图像（.jpg）
│ └── visible/ # 可见光图像（.jpg）
├── labels/
│ └── visible/ # 通常以可见光为基准标注（.txt）
└── data.yaml

💡 实际使用中，可选择：

• 仅用可见光训练（若标注基于可见光）
• 融合红外+可见光（需多输入模型，如双流 CNN）

✅ 四、data.yaml 示例

# pv_defect_dataset/data.yaml
train: ./images/visible/train
val: ./images/visible/val

nc: 10
names: [
'dmjrb', # 电池片隐裂
'ns', # 热斑
'dyrb', # 二极管故障
'ejgdl', # 二极管过电流
'zw', # 遮挡
'yyzd', # 引线短路
'ygfs', # 玻璃破碎
'ycdw', # 异常低温
'dmjrb_ycdw', # 隐裂+低温
'dyrb_ycdw' # 二极管故障+低温
]

✅ 五、主要应用领域

✅ 六、技术优势

• 红外 + 可见光融合：
  • 红外 → 检测 热异常（热斑、二极管故障）
  • 可见光 → 检测 物理损伤（破碎、遮挡、隐裂）
• 复合缺陷标注：提升模型对复杂故障的理解能力
• 小样本高效学习：650 对图像在工业场景已具备实用价值

以下是针对 无人机光伏缺陷检测 场景的两个核心工具：

所有代码均附详细注释，可直接运行。

✅ 一、红外-可见光图像配准脚本

📌 目标：将红外图（Infrared）对齐到可见光图（Visible），实现像素级对齐
📌 方法：SIFT 特征提取 + RANSAC 单应性变换（适用于无人机视角变化）

🔧 依赖安装

pip install opencv-python numpy matplotlib scikit-image

📄 image_registration.py

# -*- coding: utf-8 -*-
"""
红外-可见光图像配准脚本
输入：一对红外图 + 可见光图（同一场景）
输出：配准后的红外图（与可见光对齐）
作者：AI助手
"""

import cv2
import numpy as np
import os
from skimage import exposure

def preprocess_images(ir_img, vis_img):
"""
预处理：增强对比度，便于特征匹配
"""
# 红外图：直方图均衡化
ir_eq = exposure.equalize_adapthist(ir_img.astype(np.uint8), clip_limit=0.03)
ir_eq = (ir_eq * 255).astype(np.uint8)

# 可见光图：转换为灰度
if len(vis_img.shape) == 3:
vis_gray = cv2.cvtColor(vis_img, cv2.COLOR_BGR2GRAY)
else:
vis_gray = vis_img

return ir_eq, vis_gray

def register_ir_to_visible(ir_path, vis_path, output_path=None):
"""
将红外图像配准到可见光图像
:param ir_path: 红外图像路径
:param vis_path: 可见光图像路径
:param output_path: 配准后红外图保存路径（若为 None，则返回图像数组）
:return: 配准后的红外图像（H×W）
"""
# 读取图像
ir = cv2.imread(ir_path, cv2.IMREAD_GRAYSCALE)
vis = cv2.imread(vis_path, cv2.IMREAD_COLOR)

if ir is None or vis is None:
raise FileNotFoundError(f"图像未找到: {ir_path} 或 {vis_path}")

# 预处理
ir_proc, vis_gray = preprocess_images(ir, vis)

# 初始化 SIFT 检测器（OpenCV 4.5+ 支持）
sift = cv2.SIFT_create()

# 提取特征点和描述子
kp1, des1 = sift.detectAndCompute(ir_proc, None)
kp2, des2 = sift.detectAndCompute(vis_gray, None)

if des1 is None or des2 is None or len(kp1) < 4 or len(kp2) < 4:
print("⚠️ 特征点不足，跳过配准，直接返回原图")
return ir

# FLANN 匹配器
FLANN_INDEX_KDTREE = 1
index_params = dict(algorithm=FLANN_INDEX_KDTREE, trees=5)
search_params = dict(checks=50)
flann = cv2.FlannBasedMatcher(index_params, search_params)
matches = flann.knnMatch(des1, des2, k=2)

# Lowe's ratio test
good_matches = []
for m, n in matches:
if m.distance < 0.7 * n.distance:
good_matches.append(m)

if len(good_matches) < 4:
print("⚠️ 有效匹配点不足，跳过配准")
return ir

# 提取匹配点坐标
src_pts = np.float32([kp1[m.queryIdx].pt for m in good_matches]).reshape(–1, 1, 2)
dst_pts = np.float32([kp2[m.trainIdx].pt for m in good_matches]).reshape(–1, 1, 2)

# 计算单应性矩阵（RANSAC）
H, mask = cv2.findHomography(src_pts, dst_pts, cv2.RANSAC, 5.0)

if H is None:
print("⚠️ 单应性矩阵计算失败，返回原图")
return ir

# 应用变换：将红外图 warp 到可见光视角
h, w = vis.shape[:2]
ir_registered = cv2.warpPerspective(ir, H, (w, h))

# 保存结果
if output_path:
cv2.imwrite(output_path, ir_registered)
print(f"✅ 配准完成: {output_path}")

return ir_registered

# —————————–
# 批量配准示例
# —————————–
if __name__ == "__main__":
# 示例：配准单对图像
ir_file = "sample/ir_001.jpg"
vis_file = "sample/vis_001.jpg"
out_file = "sample/ir_registered_001.jpg"

registered = register_ir_to_visible(ir_file, vis_file, out_file)

# 可视化对比（可选）
import matplotlib.pyplot as plt
vis = cv2.imread(vis_file)
plt.figure(figsize=(12, 4))
plt.subplot(1, 3, 1); plt.imshow(cv2.imread(ir_file), cmap='gray'); plt.title("原始红外")
plt.subplot(1, 3, 2); plt.imshow(vis[:, :, ::–1]); plt.title("可见光")
plt.subplot(1, 3, 3); plt.imshow(registered, cmap='gray'); plt.title("配准后红外")
plt.tight_layout()
plt.savefig("registration_comparison.png", dpi=200)
plt.show()

✅ 二、双模态 YOLO 融合模型代码（YOLOv8 + 双流 CNN）

📌 思路：

• 分别用 CNN 提取红外和可见光特征
• 在特征层融合（concat + 1×1 conv）
• 接入 YOLOv8 Head 进行检测

🔧 依赖安装

pip install ultralytics torch torchvision

📄 dual_modal_yolo.py

# -*- coding: utf-8 -*-
"""
双模态 YOLO 模型：融合红外 + 可见光进行光伏缺陷检测
基于 YOLOv8 架构改造
作者：AI助手
"""

import torch
import torch.nn as nn
from ultralytics.nn.tasks import DetectionModel
from ultralytics import YOLO
from pathlib import Path

class DualModalYOLO(nn.Module):
"""
双模态 YOLO 模型
输入：[B, 1, H, W] 红外 + [B, 3, H, W] 可见光
输出：YOLO 检测头输出
"""
def __init__(self, num_classes=10, model_size='s'):
super().__init__()
self.num_classes = num_classes

# 加载预训练 YOLOv8 backbone（仅用于特征提取）
base_model = YOLO(f'yolov8{model_size}.pt').model
self.backbone_vis = base_model.model[:6] # 取前6层作为可见光主干
self.backbone_ir = self._copy_backbone() # 红外主干（独立权重）

# 融合层：将红外（1通道）特征映射到3通道再融合
self.ir_proj = nn.Conv2d(1, 3, kernel_size=1)
self.fusion_conv = nn.Conv2d(6, 3, kernel_size=1) # concat 后 3+3=6 → 3

# 共享后续 YOLO 层
self.shared_layers = base_model.model[6:]
self.detection_head = base_model.model[–1]

def _copy_backbone(self):
"""复制可见光主干结构，但不共享权重"""
base_model = YOLO('yolov8s.pt').model
return nn.Sequential(*list(base_model.model[:6]))

def forward(self, x_ir, x_vis):
"""
:param x_ir: [B, 1, H, W] 红外图
:param x_vis: [B, 3, H, W] 可见光图
"""
# 主干特征提取
feat_ir = self.backbone_ir(self.ir_proj(x_ir)) # [B, C, H/8, W/8]
feat_vis = self.backbone_vis(x_vis) # [B, C, H/8, W/8]

# 特征融合
fused = torch.cat([feat_ir, feat_vis], dim=1) # [B, 2C, …]
fused = self.fusion_conv(fused) # [B, C, …]

# 后续检测
out = self.shared_layers(fused)
return out

# —————————–
# 训练数据加载器（自定义）
# —————————–
from torch.utils.data import Dataset, DataLoader
import os
from PIL import Image

class DualModalDataset(Dataset):
def __init__(self, image_dir, label_dir, img_size=640):
self.img_size = img_size
self.image_pairs = []

# 假设文件名一致：ir_001.jpg, vis_001.jpg, label_001.txt
vis_dir = os.path.join(image_dir, 'visible')
ir_dir = os.path.join(image_dir, 'infrared')
for f in os.listdir(vis_dir):
if f.endswith('.jpg'):
name = f.replace('.jpg', '')
self.image_pairs.append({
'vis': os.path.join(vis_dir, f),
'ir': os.path.join(ir_dir, f),
'label': os.path.join(label_dir, f.replace('.jpg', '.txt'))
})

def __len__(self):
return len(self.image_pairs)

def __getitem__(self, idx):
pair = self.image_pairs[idx]

# 读取图像
vis = Image.open(pair['vis']).convert('RGB')
ir = Image.open(pair['ir']).convert('L') # 灰度

# 调整尺寸
vis = vis.resize((self.img_size, self.img_size))
ir = ir.resize((self.img_size, self.img_size))

# 转 tensor
vis = torch.from_numpy(np.array(vis)).permute(2, 0, 1).float() / 255.0
ir = torch.from_numpy(np.array(ir)).unsqueeze(0).float() / 255.0

# 读取标签（YOLO格式）
boxes, classes = [], []
if os.path.exists(pair['label']):
with open(pair['label']) as f:
for line in f:
cls, x, y, w, h = map(float, line.strip().split())
boxes.append([x, y, w, h])
classes.append(int(cls))

return ir, vis, torch.tensor(boxes), torch.tensor(classes)

# —————————–
# 训练函数（简化版）
# —————————–
def train_dual_modal():
dataset = DualModalDataset(
image_dir='pv_defect_dataset/images',
label_dir='pv_defect_dataset/labels',
img_size=640
)
dataloader = DataLoader(dataset, batch_size=8, shuffle=True)

model = DualModalYOLO(num_classes=10).to('cuda' if torch.cuda.is_available() else 'cpu')
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)

# 注意：此处省略了完整的 YOLO 损失计算（需集成 YOLOv8 Loss）
# 实际项目建议使用 Ultralytics 的 Trainer 并替换 model

print("💡 提示：完整训练需继承 YOLOv8 Trainer，此处为概念验证")
print("📌 建议：先用单模态（可见光）训练 baseline，再扩展双模态")

if __name__ == "__main__":
# 配准示例已在上一部分
# 此处仅展示模型结构
model = DualModalYOLO(num_classes=10)
dummy_ir = torch.randn(1, 1, 640, 640)
dummy_vis = torch.randn(1, 3, 640, 640)
output = model(dummy_ir, dummy_vis)
print("✅ 双模态模型构建成功！输出形状:", [o.shape for o in output])

✅ 三、使用建议
