基于Logback和OGNL的日志监控可视化系统实战

基于Logback和OGNL的日志监控可视化系统实战

在微服务架构盛行的今天，系统的可观测性变得越来越重要。传统的监控系统往往需要侵入式埋点，而通过扩展日志组件进行无侵入式监控数据采集，则是一种优雅的解决方案。本文将详细介绍如何通过扩展Logback日志组件，结合OGNL表达式引擎，实现一个灵活、强大的日志监控可视化系统。

一、为什么需要日志监控可视化？

1.1 传统监控方案的痛点

在实际的生产环境中，我们经常面临以下问题：

• 侵入性埋点：传统监控需要在业务代码中埋点，增加代码维护成本
• 数据采集不灵活：监控指标一旦定义，修改需要重新发布代码
• 日志与监控割裂：日志数据和监控数据分离，难以关联分析
• 可视化复杂度高：需要集成多个监控工具，学习成本高

1.2 日志监控的优势

通过扩展日志组件进行监控，可以带来以下优势：

• 零侵入：利用现有日志框架，无需修改业务代码
• 灵活配置：通过OGNL表达式动态定义监控指标
• 统一数据源：日志和监控使用同一数据源，便于关联分析
• 轻量级：不依赖复杂的中间件，资源占用小

二、系统架构设计

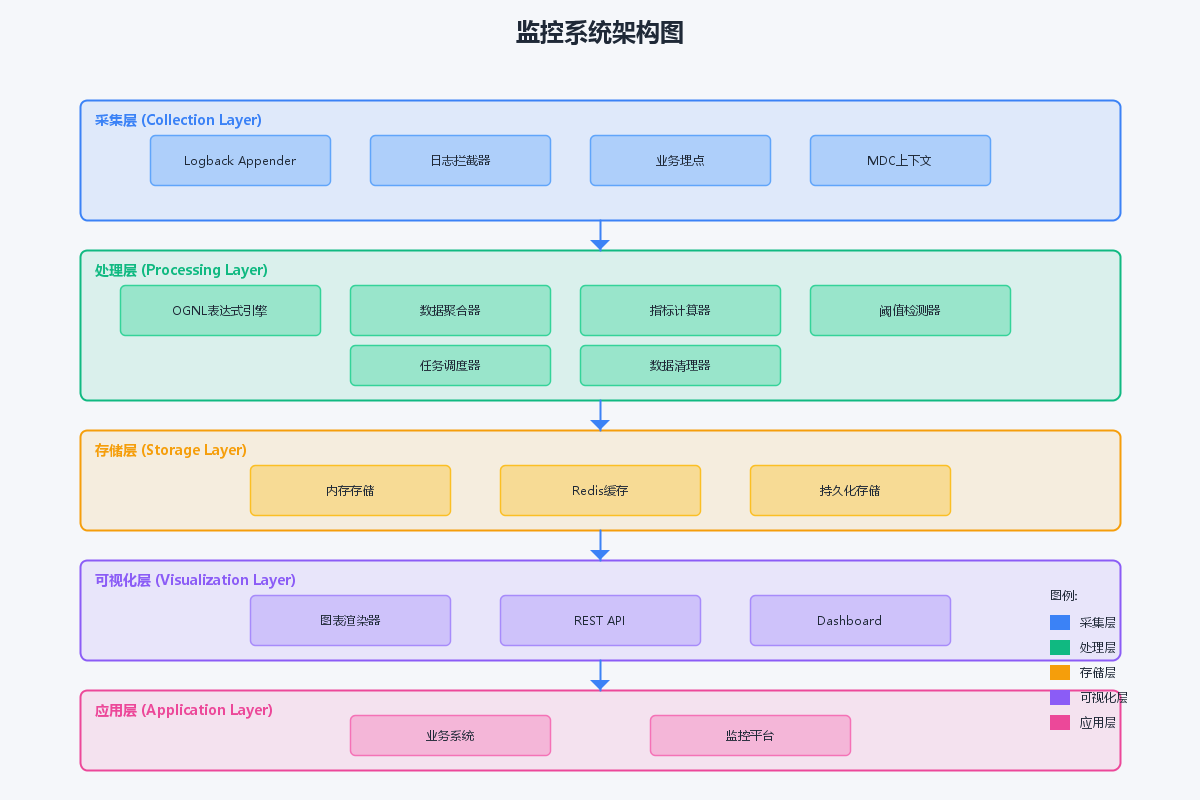

2.1 整体架构

本监控系统采用分层架构设计，包括以下几层：

采集层：通过自定义Logback Appender拦截日志事件，将日志转换为结构化数据。

处理层：使用OGNL表达式引擎解析日志内容，提取业务指标并进行聚合计算。

存储层：采用内存存储（可扩展至Redis/MySQL），支持时间窗口数据保留。

可视化层：提供REST API，支持多种图表类型的时间序列数据渲染。

应用层：业务系统和监控平台通过API获取监控数据并展示。

2.2 核心组件

系统由以下核心组件构成：

三、Logback扩展机制

3.1 Logback Appender基础

Logback是Java生态中最流行的日志框架之一，其强大的扩展机制允许我们通过自定义Appender来处理日志事件。

Appender是Logback中负责将日志事件输出到特定目标的组件。我们可以通过继承UnsynchronizedAppenderBase来实现自定义Appender：

package com.example.monitor.logback;

import ch.qos.logback.classic.spi.ILoggingEvent;
import ch.qos.logback.core.UnsynchronizedAppenderBase;
import com.alibaba.fastjson2.JSON;
import com.example.monitor.entity.LogEvent;
import com.example.monitor.service.MonitorService;
import lombok.Data;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;

import java.net.InetAddress;
import java.time.Instant;
import java.time.LocalDateTime;
import java.time.ZoneId;
import java.util.HashMap;
import java.util.Map;
import java.util.UUID;
import java.util.concurrent.ExecutorService;
import java.util.concurrent.Executors;

/**
* 自定义Logback Appender – 上报日志到监控系统
*
*/
@Data
public class MonitorAppender extends UnsynchronizedAppenderBase<ILoggingEvent> {

private static final Logger logger = LoggerFactory.getLogger(MonitorAppender.class);

/**
* 监控服务
*/
private MonitorService monitorService;

/**
* 是否启用
*/
private boolean enabled = true;

/**
* 应用名称
*/
private String appName = "default";

/**
* 环境
*/
private String environment = "prod";

/**
* 异步执行器
*/
private ExecutorService executorService;

/**
* 批量发送大小
*/
private int batchSize = 100;

/**
* 主机名
*/
private String hostName;

@Override
public void start() {
if (enabled) {
try {
hostName = InetAddress.getLocalHost().getHostName();
executorService = Executors.newSingleThreadExecutor(r -> {
Thread thread = new Thread(r, "monitor-appender");
thread.setDaemon(true);
return thread;
});
addInfo("MonitorAppender启动成功 – 应用: " + appName + ", 环境: " + environment);
super.start();
} catch (Exception e) {
addError("MonitorAppender启动失败", e);
}
} else {
addInfo("MonitorAppender未启用");
}
}

@Override
public void stop() {
if (executorService != null) {
executorService.shutdown();
}
super.stop();
}

@Override
protected void append(ILoggingEvent event) {
if (!isStarted() || !enabled) {
return;
}

try {
LogEvent logEvent = convertToLogEvent(event);
// 异步发送，避免影响业务性能
executorService.submit(() -> {
try {
if (monitorService != null) {
monitorService.collectLog(logEvent);
}
} catch (Exception e) {
logger.warn("发送日志到监控服务失败: {}", e.getMessage());
}
});
} catch (Exception e) {
addError("转换日志事件失败", e);
}
}

/**
* 转换Logback事件到自定义日志事件
*/
private LogEvent convertToLogEvent(ILoggingEvent event) {
LogEvent logEvent = new LogEvent();
logEvent.setId(UUID.randomUUID().toString());
logEvent.setLevel(event.getLevel().toString());
logEvent.setLoggerName(event.getLoggerName());
logEvent.setMessage(event.getFormattedMessage());
logEvent.setThreadName(event.getThreadName());
logEvent.setTimestamp(LocalDateTime.ofInstant(
Instant.ofEpochMilli(event.getTimeStamp()),
ZoneId.systemDefault()
));
logEvent.setAppName(appName);
logEvent.setHostName(hostName);

// 获取MDC数据
Map<String, String> mdcMap = event.getMDCPropertyMap();
if (mdcMap != null && !mdcMap.isEmpty()) {
logEvent.setMdcMap(new HashMap<>(mdcMap));
// 提取traceId
logEvent.setTraceId(mdcMap.get("traceId"));
if (logEvent.getTraceId() == null) {
logEvent.setTraceId(mdcMap.get("spanId"));
}
}

// 提取异常信息
if (event.getThrowableProxy() != null) {
logEvent.setThrowable(event.getThrowableProxy().getMessage());
}

// 提取业务数据（从MDC或消息中解析JSON）
extractBusinessData(logEvent, event);

return logEvent;
}

/**
* 从日志中提取业务数据
*/
private void extractBusinessData(LogEvent logEvent, ILoggingEvent event) {
Map<String, Object> businessData = new HashMap<>();

// 从MDC中提取
if (logEvent.getMdcMap() != null) {
for (Map.Entry<String, String> entry : logEvent.getMdcMap().entrySet()) {
if (entry.getKey().startsWith("biz.")) {
businessData.put(entry.getKey().substring(4), entry.getValue());
}
}
}

// 尝试从消息中解析JSON
String message = event.getFormattedMessage();
if (message != null && message.contains("{")) {
try {
int start = message.indexOf("{");
int end = message.lastIndexOf("}") + 1;
String jsonStr = message.substring(start, end);
Map<String, Object> jsonData = JSON.parseObject(jsonStr, Map.class);
businessData.putAll(jsonData);
} catch (Exception e) {
// 忽略解析错误
}
}

if (!businessData.isEmpty()) {
logEvent.setBusinessData(businessData);
}
}

}

3.2 异步采集设计

为了避免日志采集影响业务性能，我们采用异步采集机制：

四、OGNL表达式引擎

4.1 为什么选择OGNL？

OGNL（Object-Graph Navigation Language）是一种强大的表达式语言，具有以下优势：

• 表达式灵活：支持复杂的对象属性导航和方法调用
• 上下文绑定：可以将日志事件作为上下文变量
• 内置函数：支持自定义函数扩展
• 性能优良：表达式编译后执行效率高

4.2 OGNL表达式示例

以下是一些典型的OGNL表达式示例：

// 判断日志级别
level == 'ERROR' ? 1 : 0

// 提取MDC中的traceId
mdcMap.get('traceId')

// 从业务数据中提取金额
businessData.get('amount') != null ? businessData.get('amount') : 0

// 计算响应时间统计
businessData.get('responseTime') > 1000 ? 1 : 0

// 条件判断
businessData.get('status') == 'success' ? 1 : 0

4.3 内置函数扩展

系统内置了以下OGNL函数：

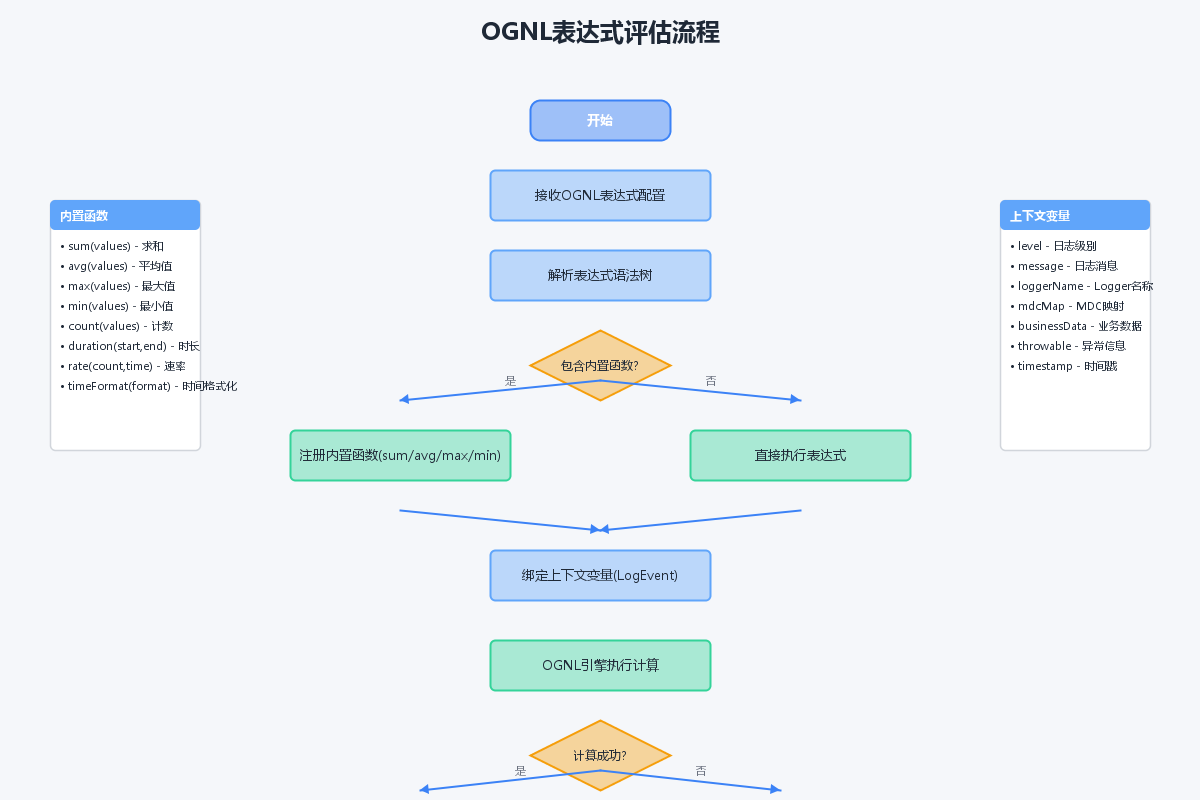

4.4 OGNL评估流程

OGNL表达式的评估流程包括以下步骤：

五、核心实现

5.1 日志事件模型

我们定义了LogEvent实体来封装日志数据：

package com.example.monitor.entity;

import lombok.Data;
import java.time.LocalDateTime;
import java.util.List;

/**
* 指标配置实体类
*
*/
@Data
public class MetricConfig {

/**
* 配置ID
*/
private Long id;

/**
* 指标名称
*/
private String name;

/**
* 指标编码
*/
private String code;

/**
* OGNL表达式
*/
private String expression;

/**
* 指标类型
* COUNTER-计数器
* GAUGE-仪表盘
* TIMING-计时器
*/
private String type;

/**
* 聚合方式
* SUM/COUNT/AVG/MAX/MIN
*/
private String aggregation;

/**
* 时间窗口（秒）
*/
private Integer timeWindow;

/**
* 标签配置
*/
private List<String> tagKeys;

/**
* 描述
*/
private String description;

/**
* 是否启用
*/
private Boolean enabled;

/**
* 阈值配置
*/
private ThresholdConfig thresholdConfig;

/**
* 创建时间
*/
private LocalDateTime createTime;

/**
* 更新时间
*/
private LocalDateTime updateTime;

/**
* 阈值配置内部类
*/
@Data
public static class ThresholdConfig {
/**
* 警告阈值
*/
private Double warning;

/**
* 严重阈值
*/
private Double critical;

/**
* 阈值类型
* GREATER_THAN-大于
* LESS_THAN-小于
* EQUAL-等于
*/
private String type;
}
}

5.2 指标配置模型

指标配置决定了如何从日志中提取监控数据：

public class MetricConfig {
private Long id;
private String name; // 指标名称
private String code; // 指标编码
private String expression; // OGNL表达式
private String type; // 类型：COUNTER/GAUGE/TIMING
private String aggregation; // 聚合方式：SUM/AVG/MAX/MIN/COUNT
private Integer timeWindow; // 时间窗口（秒）
private ThresholdConfig thresholdConfig; // 阈值配置
private Boolean enabled;
}

5.3 指标类型说明

系统支持三种指标类型：

• COUNTER（计数器）：只增不减的指标，如请求次数、错误次数
• GAUGE（仪表盘）：可增可减的指标，如当前在线数、内存使用率
• TIMING（计时器）：记录耗时的指标，如响应时间、处理时长

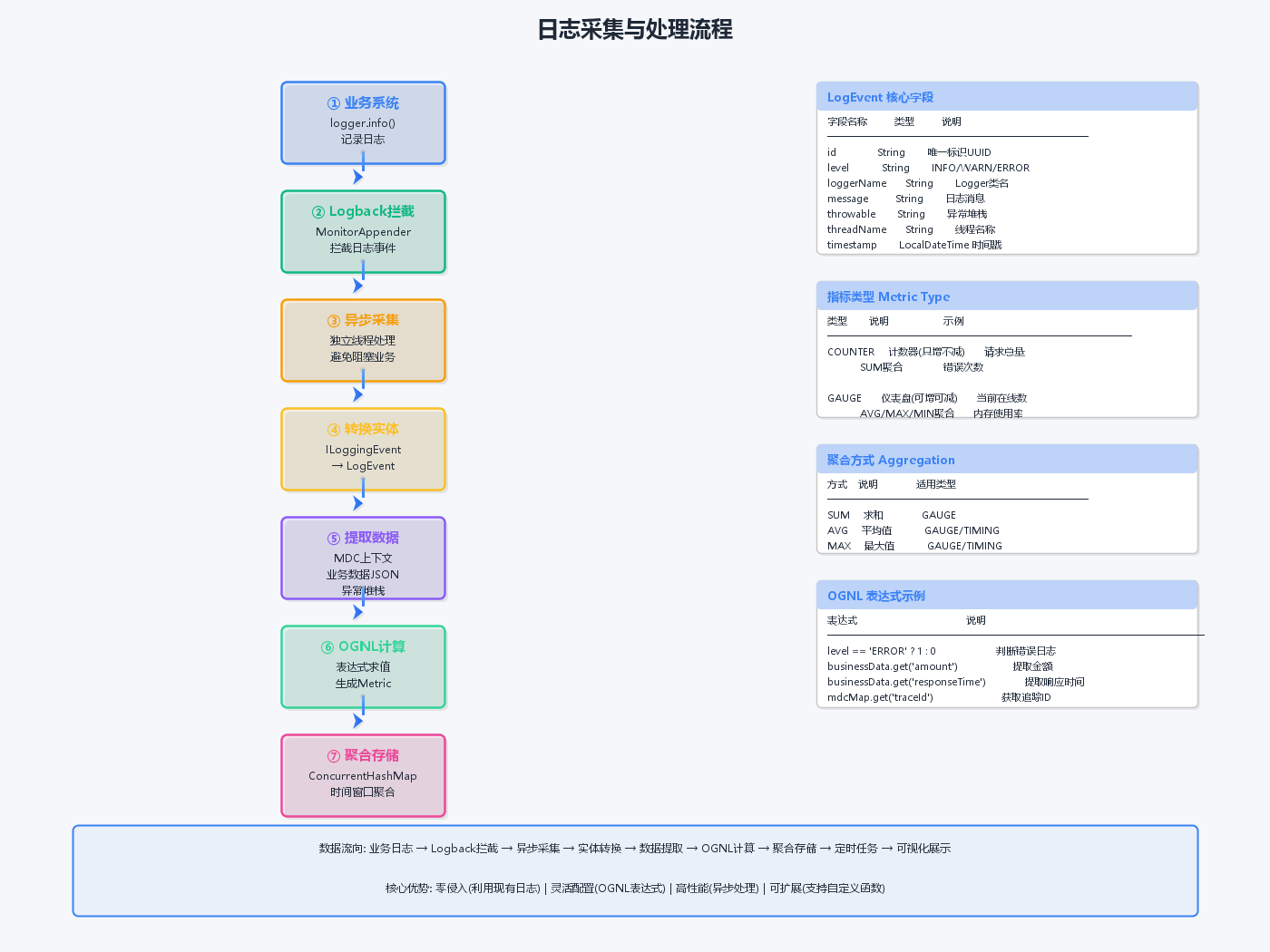

5.4 日志采集流程

完整的日志采集流程如下：

六、可视化渲染

6.1 支持的图表类型

系统支持以下图表类型的数据生成：

6.2 时间序列数据生成

时间序列图是最常用的监控图表，用于展示指标随时间的变化趋势：

/**
* 生成时间序列图表数据
*/
public Map<String, Object> generateTimeSeriesData(String metricName, List<Metric> metrics, int points) {
Map<String, Object> chartData = new HashMap<>();

// 生成时间轴标签
List<String> labels = metrics.stream()
.skip(Math.max(0, metrics.size() – points))
.map(m -> m.getTimestamp().format(DateTimeFormatter.ofPattern("HH:mm:ss")))
.collect(Collectors.toList());

// 生成数值序列
List<Double> values = metrics.stream()
.skip(Math.max(0, metrics.size() – points))
.map(Metric::getValue)
.collect(Collectors.toList());

// 计算统计信息
double max = values.stream().mapToDouble(Double::doubleValue).max().orElse(0);
double min = values.stream().mapToDouble(Double::doubleValue).min().orElse(0);
double avg = values.stream().mapToDouble(Double::doubleValue).average().orElse(0);

// 构建图表数据
chartData.put("labels", labels);
chartData.put("values", values);
chartData.put("metricName", metricName);

Map<String, Object> stats = new HashMap<>();
stats.put("max", round(max, 2));
stats.put("min", round(min, 2));
stats.put("avg", round(avg, 2));
stats.put("count", values.size());
chartData.put("statistics", stats);

// 生成趋势分析
String trend = analyzeTrend(values);
chartData.put("trend", trend);

return chartData;
}

6.3 可视化渲染流程

6.4 趋势分析算法

系统使用线性回归算法分析指标趋势：

private String analyzeTrend(List<Double> values) {
int n = values.size();
double sumX = 0, sumY = 0, sumXY = 0, sumXX = 0;

for (int i = 0; i < n; i++) {
sumX += i;
sumY += values.get(i);
sumXY += i * values.get(i);
sumXX += i * i;
}

double slope = (n * sumXY – sumX * sumY) / (n * sumXX – sumX * sumX);
double avg = sumY / n;

if (slope > avg * 0.1) return "up";
else if (slope < –avg * 0.1) return "down";
else return "stable";
}

七、系统交互流程

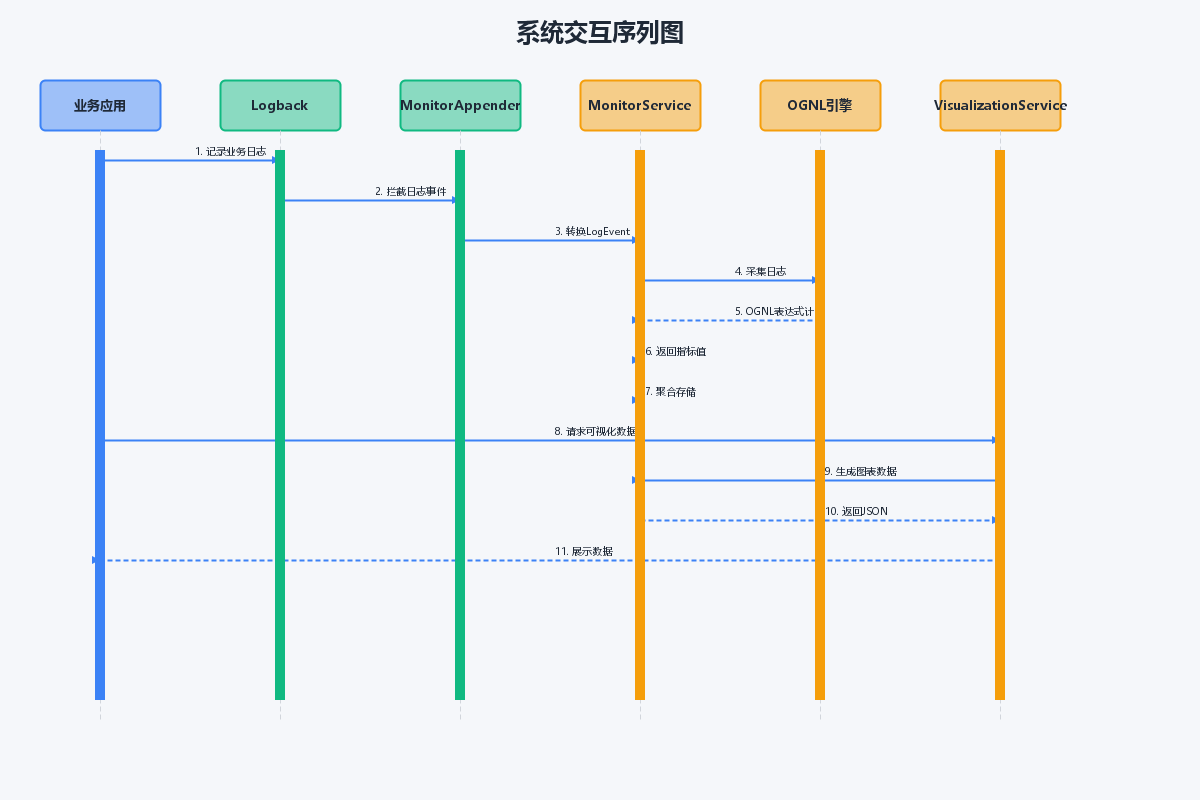

7.1 序列图

系统各组件之间的交互关系如下：

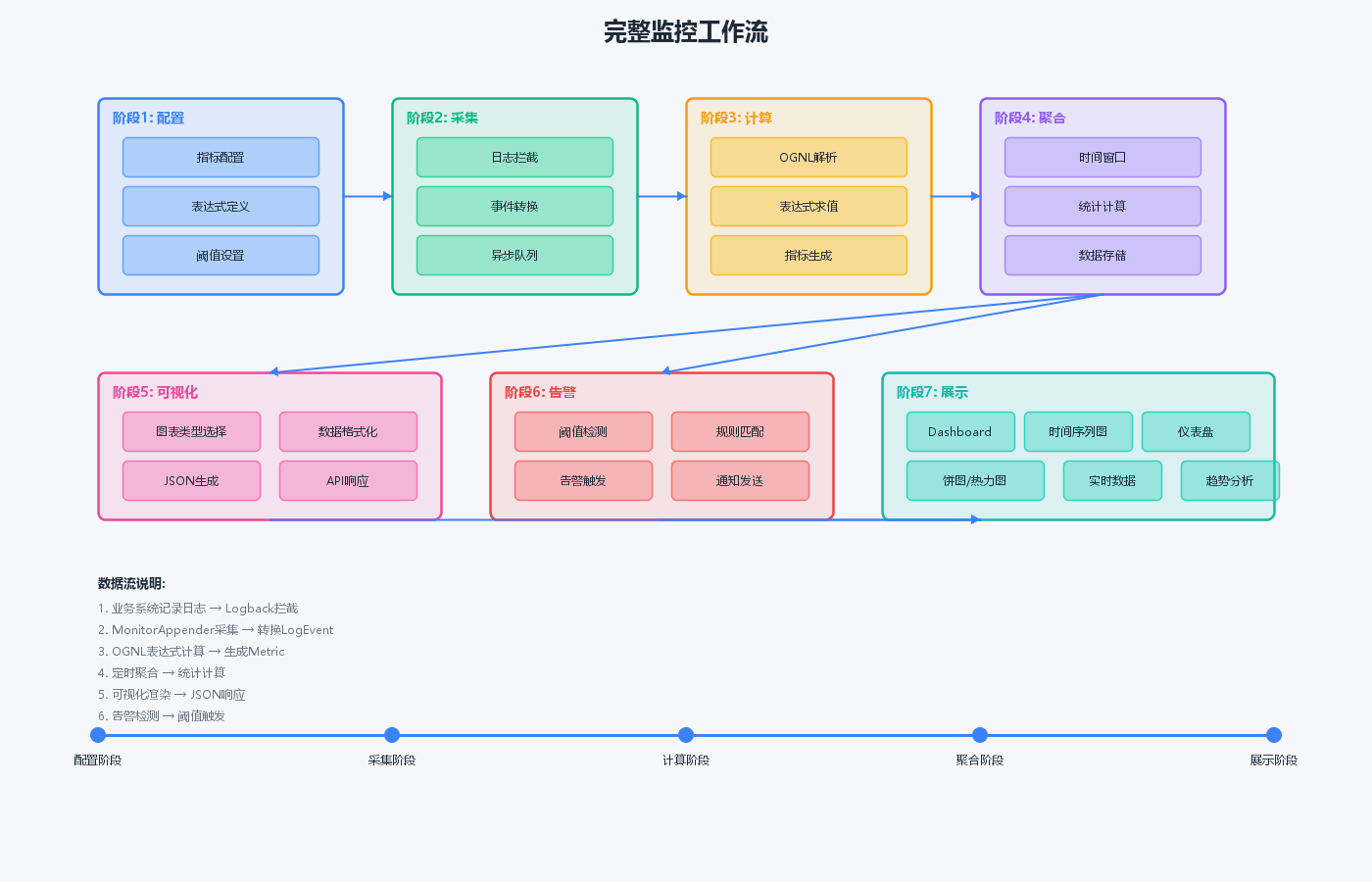

7.2 完整工作流

从配置到展示的完整监控工作流：

八、数据流转详解

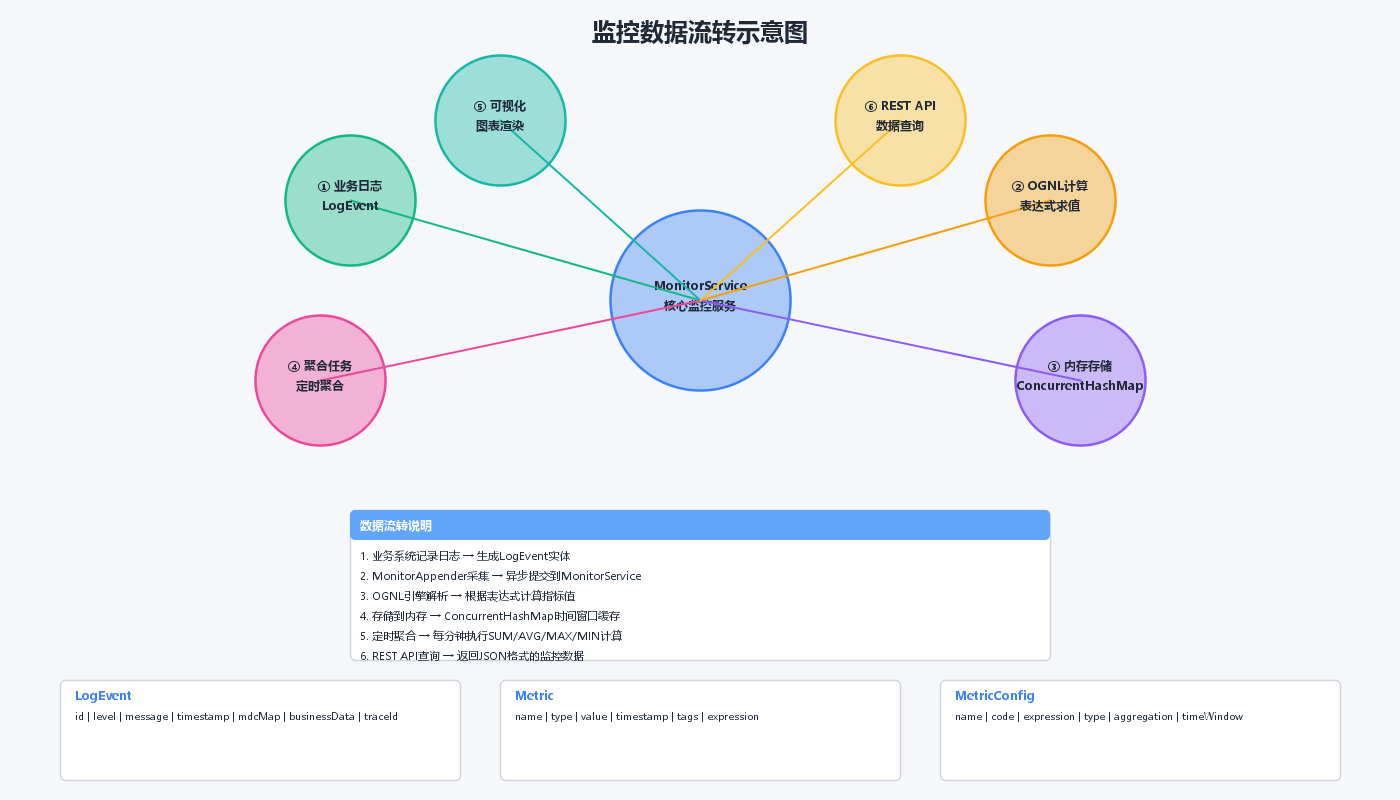

8.1 数据流转示意图

8.2 数据结构说明

LogEvent：日志事件实体，包含完整的日志信息和上下文数据

Metric：指标数据实体，记录单个指标值和时间戳

MetricConfig：指标配置实体，定义指标的计算规则和聚合方式

九、生产实践

9.1 典型应用场景

场景一：API响应时间监控

<!– logback-spring.xml –>
<appender name="MONITOR" class="com.example.monitor.logback.MonitorAppender">
<appName>payment-service</appName>
<enabled>true</enabled>
</appender>

// 业务代码
@Component
public class PaymentService {
private static final Logger logger = LoggerFactory.getLogger(PaymentService.class);

public PaymentResult process(PaymentRequest request) {
long startTime = System.currentTimeMillis();
try {
// 业务处理
return doProcess(request);
} finally {
long responseTime = System.currentTimeMillis() – startTime;
MDC.put("biz.responseTime", String.valueOf(responseTime));
logger.info("支付处理完成: responseTime={}ms", responseTime);
MDC.remove("biz.responseTime");
}
}
}

// 指标配置
MetricConfig config = new MetricConfig();
config.setName("payment.response_time");
config.setExpression("businessData.get('responseTime')");
config.setType("TIMING");
config.setAggregation("AVG");
config.setTimeWindow(60);

场景二：业务量统计

// 订单服务
logger.info("订单创建: orderId={}, amount={}", orderId, amount);

// 指标配置
MetricConfig config = new MetricConfig();
config.setName("order.total_amount");
config.setExpression("businessData.get('amount')");
config.setType("GAUGE");
config.setAggregation("SUM");
config.setTimeWindow(300);

场景三：错误率监控

// 指标配置
MetricConfig config = new MetricConfig();
config.setName("app.error_rate");
config.setExpression("level == 'ERROR' ? 1 : 0");
config.setType("GAUGE");
config.setAggregation("AVG");
config.setTimeWindow(60);

9.2 配置最佳实践

9.3 性能优化建议

十、扩展与集成

10.1 持久化存储扩展

当前实现使用内存存储，生产环境建议扩展为Redis或MySQL：

// Redis存储扩展示例
public class RedisMetricStorage implements MetricStorage {
@Autowired
private RedisTemplate<String, Metric> redisTemplate;

public void store(Metric metric) {
String key = "metric:" + metric.getName();
redisTemplate.opsForList().rightPush(key, metric);
redisTemplate.expire(key, 1, TimeUnit.HOURS);
}
}

10.2 告警集成

可以集成钉钉、企业微信等告警通道：

public class AlertService {
public void checkAndAlert(Metric metric, MetricConfig config) {
if (metric.getValue() > config.getThresholdConfig().getCritical()) {
sendAlert("告警：指标 " + metric.getName() + " 超过阈值");
}
}
}

十一、总结

本文详细介绍了一个基于Logback和OGNL的日志监控可视化系统的设计与实现。通过扩展Logback日志组件，我们实现了一种零侵入、灵活配置的监控数据采集方案。OGNL表达式的引入使得指标定义变得极其灵活，而完善的可视化渲染能力则让监控数据一目了然。
