1 中望CAD二次开发（高级）-自定义实体（一）

2026-02-02 分类：服务器技术 阅读(68) 评论(0)

目录

1.1 概要

1.2 一步步实现

1.3 完整代码



    在《中望CAD二次开发初级教程》中，我们介绍了很多图形实体，例如直线、圆、多段线等，这些都是CAD内置的实体类型，既可以在CAD中绘制也可以通过SDK接口绘制，但是这些只能绘制出指定样式（这里的样式不是指线型、颜色等基础样式）的图形。本节介绍，如何通过代码实现自定义图形实体。

1.1 概要

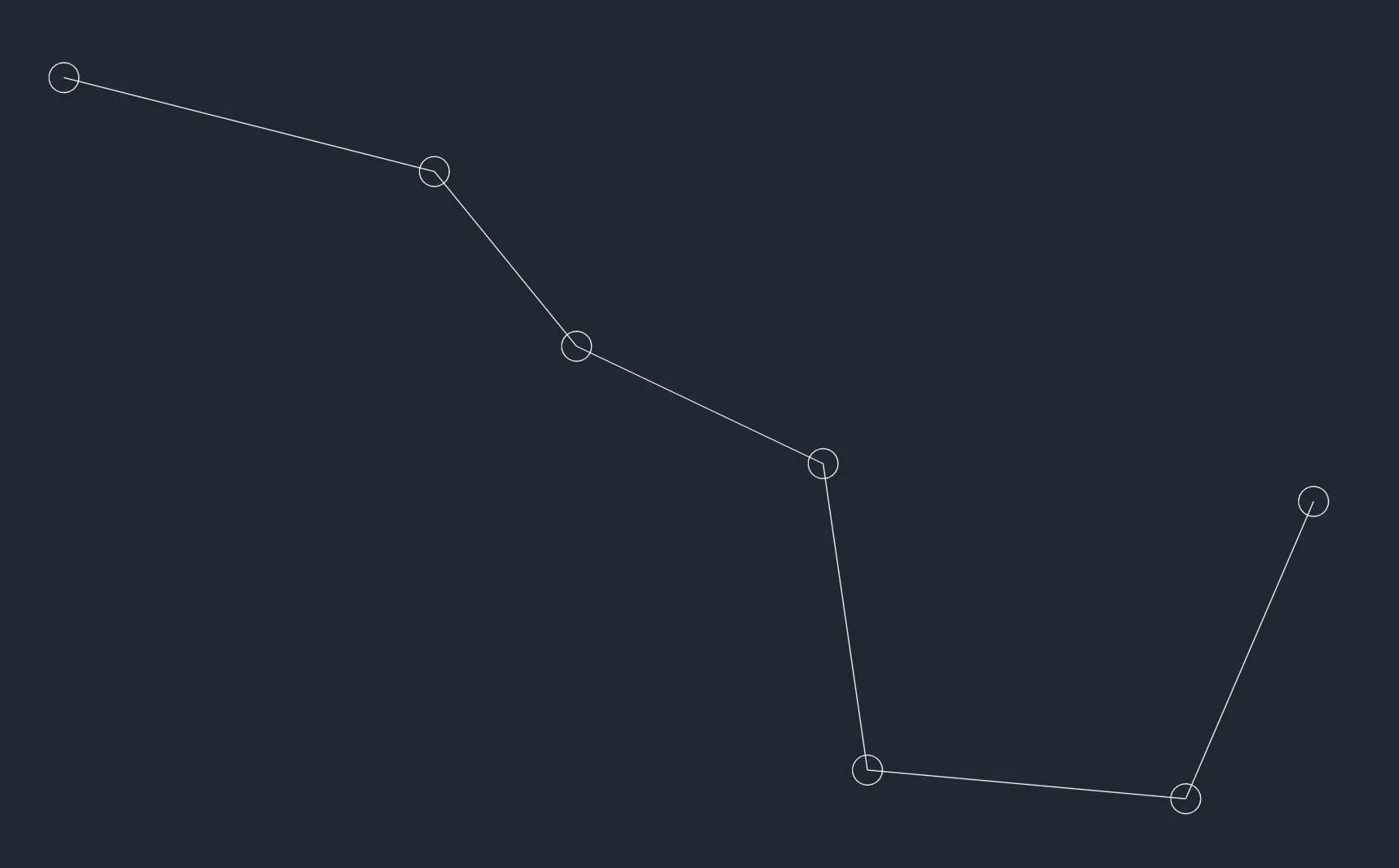

    本讲的目标是绘制出下图所示的图形（一个北斗七星）。通过CAD内置的图形类型，可以很方便的绘制出来：利用多段线画出北斗七星的形状，然后在每个节点上绘制一个圆。这显然不是自定义图形类型——因为这是两种图形类型拼出来的。下面就是通过自定义图形类型，画出多段线，但是多段线的每个节点都自带一个圆。而他们是一个整体。

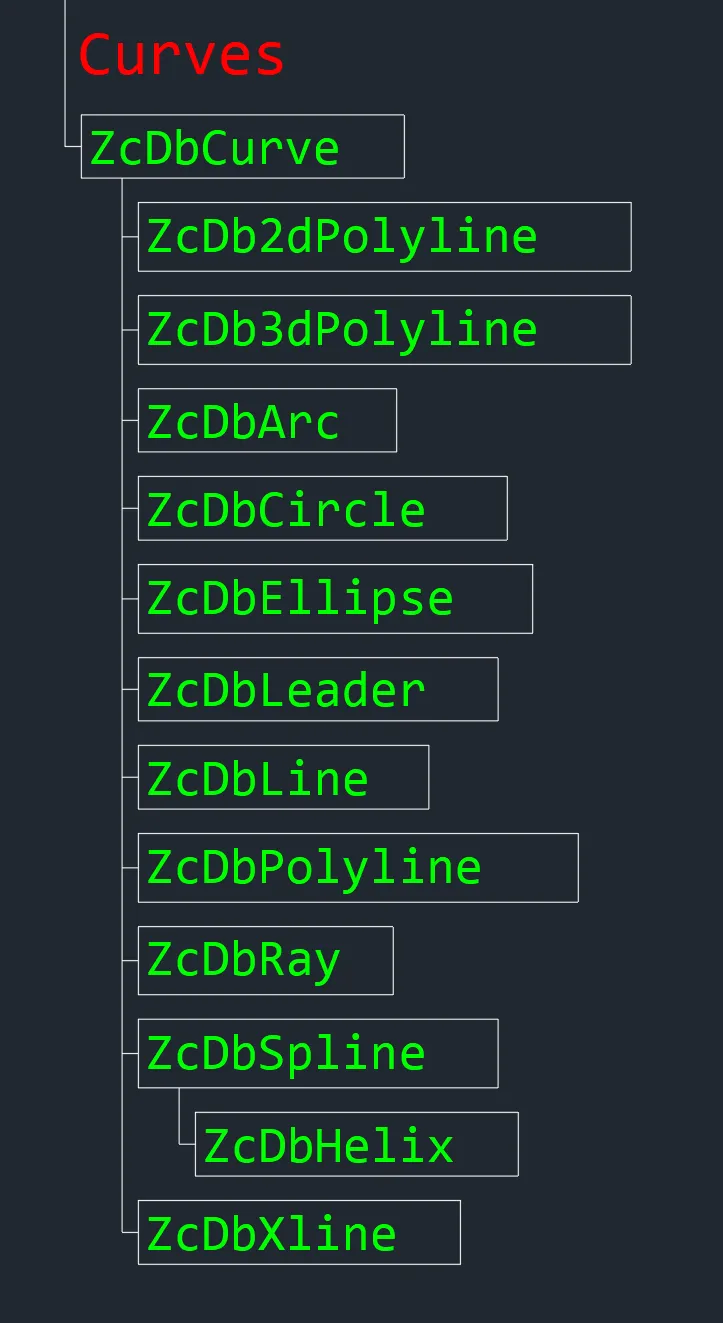

原理：观察ZcDbPolyline（多段线）可以知道，它是ZcDbCurve的派生类，而ZcDbCurve又是ZcDbEntity的派生类。ZcDbCurve是所有线性实体的抽象基类（见下图）：

所以，这里通过重写ZcDbCurve来实现自定义图形实体。

1.2 一步步实现

第一步：创建一个继承自ZcDbCurve的类。

class MyLine :public ZcDbCurve
{
public:
MyLine();
virtual ~MyLine();
};

第二步：重写必要的虚函数。

virtual Zcad::ErrorStatus dwgInFields(ZcDbDwgFiler* filer) override;
virtual Zcad::ErrorStatus dwgOutFields(ZcDbDwgFiler* filer) const override;
virtual ZSoft::Boolean subWorldDraw(ZcGiWorldDraw* wd) override;

第三步：注入运行时类信息。

通过一个宏来让CAD系统在运行过程中识别此自定义类。

ZCRX_DECLARE_MEMBERS(MyLine); //这里的MyLine就是类名

通过下面的宏来实现自定义实体的“反射”与持久化注册：

ZCRX_DXF_DEFINE_MEMBERS(
MyLine, //类名
ZcDbCurve, //基类类名
ZcDb::kDHL_CURRENT, //指定该类支持的最低DWG维护版本
ZcDb::kMReleaseCurrent, //CAD维护版本
ZcDbProxyEntity::kAllAllowedBits, //允许所有操作
MYLINE,
MY_APP_ID | Product : My_Product | Company : My_Company | Website : www.csdn.net
);

解释：

MyLine：类名

ZcDbCurve：基类名称

ZcDb::kDHL_CURRENT： 指定该类支持的最低DWG维护版本。这里指的是当前版本。

ZcDb::kMReleaseCurrent：该类的维护发行版本。

ZcDbProxyEntity::kAllAllowedBits：代理行为参数。当CAD没有加载这个插件的时候，这个自定义实体通过代理呈现，这个参数指定允许有哪些代理行为。代理行为包括删除、移动、复制等。kAllAllowedBits就是允许所有的操作。

MYLINE：在DWG/DXF的唯一标识。

最后一行为描述信息，包括产品ID、产品名称等内容。

第四步：初始化与销毁

在插件入口kInitAppMsg下面执行初始化：MyLine::rxInit();

在插件入口kUnloadAppMsg下面实现销毁：deleteAcRxClass(MyLine::desc());

第五步：实现功能

（1）在MyLine中声明一个成员变量，来存放点：

private:
ZcGePoint3dArray m_points;

（2）提供一个公共方法用来传入点集合：

void MyLine::setPoints(const ZcGePoint3dArray& points)
{
m_points = points;
}

（3）实现第二步的三个方法：

dwgOutFields：

Zcad::ErrorStatus MyLine::dwgOutFields(ZcDbDwgFiler* filer) const
{
assertReadEnabled();
Zcad::ErrorStatus es = ZcDbCurve::dwgOutFields(filer);
if (es != Zcad::eOk)
return es;

ZSoft::UInt32 numPoints = m_points.length();
filer->writeUInt32(numPoints);
for (ZSoft::UInt32 i = 0; i < numPoints; i++)
{
if ((es = filer->writePoint3d(m_points[i])) != Zcad::eOk)
{
return es;
}
}
return es;
}

说明：

重写这个方法目的是实现，如何将该对象序列化到dwg文件中。

assertReadEnabled提供了一个状态保护宏，通过断言机制实现当代码访问改对象之前，该对象是可读的（kForRead）。

因为MyLine是ZcDbCurve的派生类，所以不需要全部去实现序列化过程，只需要把自己新加的部分实现，至于其他的ZcDbCurve固有的东西，通过调用ZcDbCurve::dwgOutFields实现。

代码的核心是下面的内容，通过writeUInt32写入点数量，通过循环实现写入点，即writePoint3d。

dwgInFields：

Zcad::ErrorStatus MyLine::dwgInFields(ZcDbDwgFiler* filer)
{
assertWriteEnabled();
Zcad::ErrorStatus es = ZcDbCurve::dwgInFields(filer);
if (Zcad::eOk != es)
return es;

ZSoft::UInt32 numPoints = 0;
if ((es = filer->readUInt32(&numPoints)) != Zcad::eOk)
{
return es;
}
m_points.setLogicalLength(numPoints);
for (ZSoft::UInt32 i = 0; i < numPoints; i++)
{
if ((es = filer->readPoint3d(&m_points[i])) != Zcad::eOk)
{
return es;
}
}
return es;
}

说明：这个方法是实现如何从dwg文件中读取，跟写入对应，这里不做赘述。

subWorldDraw：

ZSoft::Boolean MyLine::subWorldDraw(ZcGiWorldDraw* wd)
{
ZSoft::UInt32 numPoints = m_points.length();
if (numPoints < 2)
return ZSoft::kTrue;
wd->geometry().polyline(numPoints, m_points.asArrayPtr());

for (ZSoft::UInt32 i = 0; i < numPoints; i++)
{
wd->geometry().circle(m_points[i], 10, ZcGeVector3d::kZAxis);
}

return ZSoft::kTrue;
}

这个方法是本类核心内容，也就是实现绘制方法，即目标中提到的在每个线的节点上绘制一个圆。通过调用wd->geometry().polyline，来绘制正常的多段线，通过循环每个点并调用wd->geometry().circle类实现圆的绘制。

第六步：调用

上面的步骤实现后，就直接可以调用了，就像普通的图形实体一样，将它创建出来后，添加到模型空间中：

void createMyLine()
{
//当前活动数据库
AcDbDatabase* db = acdbHostApplicationServices()->workingDatabase();
//块表
AcDbBlockTable* blockTable = nullptr;
db->getBlockTable(blockTable, AcDb::OpenMode::kForRead);
//块表记录
AcDbBlockTableRecord* blockTableRec = nullptr;
blockTable->getAt(ACDB_MODEL_SPACE, blockTableRec, AcDb::OpenMode::kForWrite);
blockTable->close();

AcGePoint3dArray vertices;
vertices.append(AcGePoint3d(348.8989, 695.1864, 0.0000));
vertices.append(AcGePoint3d(595.1922, 632.7459, 0.0000));
vertices.append(AcGePoint3d(689.7203, 516.5371, 0.0000));
vertices.append(AcGePoint3d(853.6268, 438.4864, 0.0000));
vertices.append(AcGePoint3d(883.1126, 234.6873, 0.0000));
vertices.append(AcGePoint3d(1094.7167, 215.6083, 0.0000));
vertices.append(AcGePoint3d(1179.7052, 413.3367, 0.0000));

MyLine* line = new MyLine;
line->setPoints(vertices);
blockTableRec->appendZcDbEntity(line);

line->close();

blockTableRec->close();
}

1.3 完整代码

MyLine.h

#pragma once
#include "pch.h"
class MyLine :public ZcDbCurve
{
public:
ZCRX_DECLARE_MEMBERS(MyLine);
MyLine();
virtual ~MyLine();
virtual Zcad::ErrorStatus dwgInFields(ZcDbDwgFiler* filer) override;
virtual Zcad::ErrorStatus dwgOutFields(ZcDbDwgFiler* filer) const override;
virtual ZSoft::Boolean subWorldDraw(ZcGiWorldDraw* wd) override;
public:
void setPoints(const ZcGePoint3dArray& points);
private:
ZcGePoint3dArray m_points;
};

MyLine.cpp

#include "pch.h"
#include "MyLine.h"
#include "zdbproxy.h"

ZCRX_DXF_DEFINE_MEMBERS(
MyLine,
ZcDbCurve,
ZcDb::kDHL_CURRENT,
ZcDb::kMReleaseCurrent,
ZcDbProxyEntity::kAllAllowedBits,
MYLINE,
MY_APP_ID | Product : My_Product | Company : My_Company | Website : www.csdn.net
);

MyLine::MyLine()
{
}

MyLine::~MyLine()
{
}

Zcad::ErrorStatus MyLine::dwgInFields(ZcDbDwgFiler* filer)
{
assertWriteEnabled();
Zcad::ErrorStatus es = ZcDbCurve::dwgInFields(filer);
if (Zcad::eOk != es)
return es;

ZSoft::UInt32 numPoints = 0;
if ((es = filer->readUInt32(&numPoints)) != Zcad::eOk)
{
return es;
}
m_points.setLogicalLength(numPoints);
for (ZSoft::UInt32 i = 0; i < numPoints; i++)
{
if ((es = filer->readPoint3d(&m_points[i])) != Zcad::eOk)
{
return es;
}
}
return es;
}

Zcad::ErrorStatus MyLine::dwgOutFields(ZcDbDwgFiler* filer) const
{
assertReadEnabled();
Zcad::ErrorStatus es = ZcDbCurve::dwgOutFields(filer);
if (es != Zcad::eOk)
return es;
ZSoft::UInt32 numPoints = m_points.length();
filer->writeUInt32(numPoints);
for (ZSoft::UInt32 i = 0; i < numPoints; i++)
{
if ((es = filer->writePoint3d(m_points[i])) != Zcad::eOk)
{
return es;
}
}
return es;
}

ZSoft::Boolean MyLine::subWorldDraw(ZcGiWorldDraw* wd)
{
ZSoft::UInt32 numPoints = m_points.length();
if (numPoints < 2)
return ZSoft::kTrue;
wd->geometry().polyline(numPoints, m_points.asArrayPtr());

for (ZSoft::UInt32 i = 0; i < numPoints; i++)
{
wd->geometry().circle(m_points[i], 10, ZcGeVector3d::kZAxis);
}

return ZSoft::kTrue;
}

void MyLine::setPoints(const ZcGePoint3dArray& points)
{
m_points = points;
}

rxentrypoint.cpp

#include "pch.h"

#include "tchar.h"
#include <aced.h>
#include <rxregsvc.h>
#include "MyLine.h"
#include <dbapserv.h>

//调用示例
void createMyLine()
{
//当前活动数据库
AcDbDatabase* db = acdbHostApplicationServices()->workingDatabase();
//块表
AcDbBlockTable* blockTable = nullptr;
db->getBlockTable(blockTable, AcDb::OpenMode::kForRead);
//块表记录
AcDbBlockTableRecord* blockTableRec = nullptr;
blockTable->getAt(ACDB_MODEL_SPACE, blockTableRec, AcDb::OpenMode::kForWrite);
blockTable->close();

AcGePoint3dArray vertices;
vertices.append(AcGePoint3d(348.8989, 695.1864, 0.0000));
vertices.append(AcGePoint3d(595.1922, 632.7459, 0.0000));
vertices.append(AcGePoint3d(689.7203, 516.5371, 0.0000));
vertices.append(AcGePoint3d(853.6268, 438.4864, 0.0000));
vertices.append(AcGePoint3d(883.1126, 234.6873, 0.0000));
vertices.append(AcGePoint3d(1094.7167, 215.6083, 0.0000));
vertices.append(AcGePoint3d(1179.7052, 413.3367, 0.0000));

MyLine* line = new MyLine;
line->setPoints(vertices);
blockTableRec->appendZcDbEntity(line);

line->close();

blockTableRec->close();
}

void initapp()
{
acedRegCmds->addCommand(cmd_group_name, _T("bbb"), _T("bbb"), ACRX_CMD_MODAL, createMyLine);
}

void unloadapp()
{
acedRegCmds->removeGroup(cmd_group_name);
}

extern "C" AcRx::AppRetCode zcrxEntryPoint(AcRx::AppMsgCode msg, void* appId)
{
switch (msg)
{
case AcRx::kInitAppMsg:
{
//初始化自定义实体
MyLine::rxInit();
acrxDynamicLinker->unlockApplication(appId);
acrxDynamicLinker->registerAppMDIAware(appId);
initapp();
}
break;
case AcRx::kUnloadAppMsg:
{
//销毁自定义实体
deleteAcRxClass(MyLine::desc());
unloadapp();
}
break;

default:
break;
}
return AcRx::kRetOK;
}

#ifdef _WIN64
#pragma comment(linker, "/export:zcrxEntryPoint,PRIVATE")
#pragma comment(linker, "/export:zcrxGetApiVersion,PRIVATE")
#else // WIN32
#pragma comment(linker, "/export:_zcrxEntryPoint,PRIVATE")
#pragma comment(linker, "/export:_zcrxGetApiVersion,PRIVATE")
#endif
