恒功率输出
4.2.1 基本原理

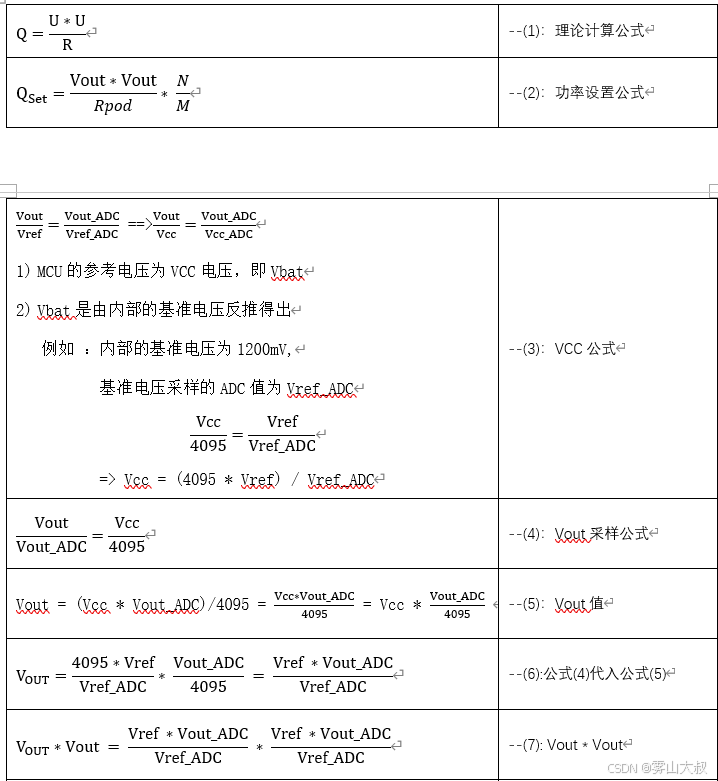

恒有效输出模式是假定加热输出过程中Rload不变，所以能保持输出功率，那么如果在加热输出过程中Rload会变化，如果想要保持功率恒定，就需要根据这Rload的变化而实时调整输出的恒有效电压。其原理模型公式如下：
在一个控制周期内，输出电压V(t)约为恒定值Vmax，发热丝阻值R(t)也约为恒定值R，输出功率可简化为：

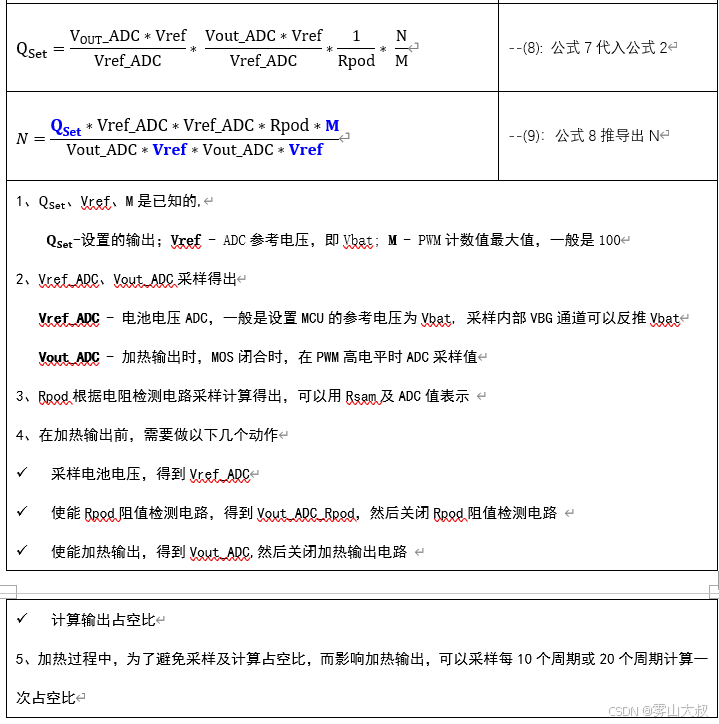

其中P为设定的目标输出功率，Vmax为Mos导通时Vout的采样电压，Duty为Mos实时开关占空比，R为发热丝实时电阻值。
4.3.2 推导过程

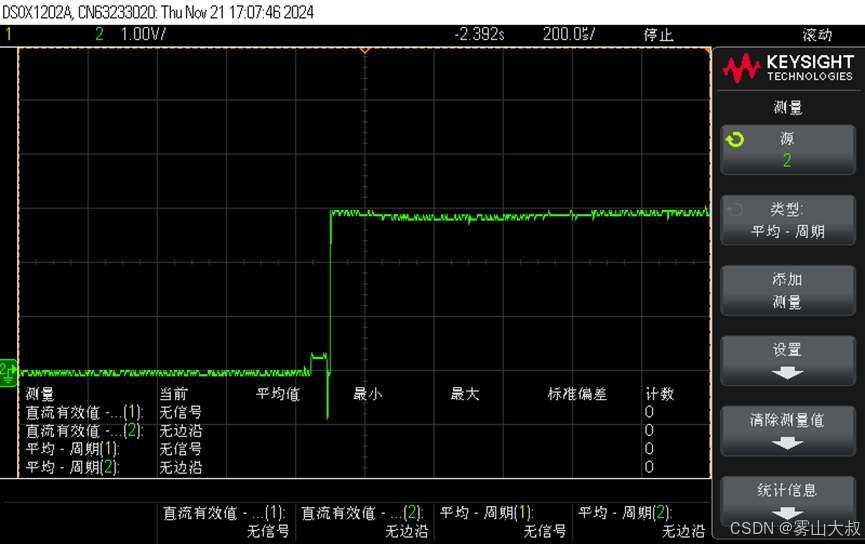

图12 在加热过程中每个周期都有电阻采样

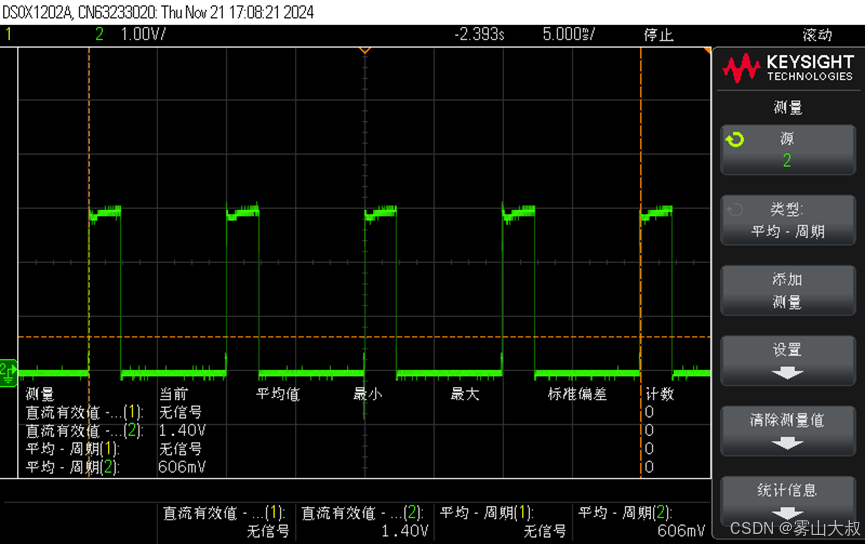

图13 在加热过程中每个周期都有电阻采样
4.3.3 恒功率模式常量因子
|
恒功率模式，计算公式中常数部分 |
|||||
|
序号 |
设置功率 |
采样 电阻 |
PWM周期 |
ADC基准电压 |
计算常量 |
|
1 |
10 |
1000 |
100 |
120 |
694 |
|
2 |
15 |
1000 |
100 |
120 |
1042 |
|
3 |
20 |
1000 |
100 |
120 |
1389 |
|
4 |
25 |
1000 |
100 |
120 |
1736 |
|
5 |
30 |
1000 |
100 |
120 |
2083 |
|
6 |
35 |
1000 |
100 |
120 |
2431 |
|
7 |
40 |
1000 |
100 |
120 |
2778 |
|
8 |
45 |
1000 |
100 |
120 |
3125 |
|
9 |
50 |
1000 |
100 |
120 |
3472 |
|
10 |
55 |
1000 |
100 |
120 |
3819 |
|
11 |
60 |
1000 |
100 |
120 |
4167 |
|
12 |
65 |
1000 |
100 |
120 |
4514 |
|
13 |
70 |
1000 |
100 |
120 |
4861 |
|
14 |
75 |
1000 |
100 |
120 |
5208 |
|
15 |
80 |
1000 |
100 |
120 |
5556 |
|
16 |
85 |
1000 |
100 |
120 |
5903 |
|
17 |
90 |
1000 |
100 |
120 |
6250 |
|
18 |
95 |
1000 |
100 |
120 |
6597 |
|
19 |
100 |
1000 |
100 |
120 |
6944 |
|
说明： 2、公式中增加了10倍 |
|||||
4.3.4 实例说明
例如设置输出功率为8W,烟弹阻值为0.6Ω,采样电阻为10Ω，电芯电压为3.8V,MCU内部基准电压为1.2V，MCU的ADC采样精度为12bit,转换成程序中使用的单位
|
项目 |
设置功率 (100mW） |
MCU基准电压 (10mV) |
Rload (10mΩ) |
采样电阻 (10mΩ) |
电芯电压 (10mV) |
|
程序中的值 |
80 |
120 |
60 |
1000 |
380 |
|
ADC采样值 |
/ |
/ |
232 |
/ |
1276 |
查阅恒功率模式常理因子，可以得出设置8W时，常量因子为K = 5556
4.3.5 总结
从公式中可以看出，恒功率模式与发热体的阻值大小有关，所以这种模式下，需要实时采样发热体阻值，同时每隔一定周期根据发热体阻值、电芯电压及输出值进行重新计算输出占空比。
同时，在每个周期检测一个阻值，还可以监测发热体是阻值是否有异常，如果有异常可以停止加热输出，同是可以通过闪灯等提示方式提示用户烟弹已异常，避免不明原因而造成用户焦虑或对产品有疑问。
