💥1 概述
状态估计中的扩展卡尔曼滤波（EKF）与BP神经网络联合训练及粒子滤波（PF）轨迹估计研究
一、BP神经网络的基本原理与训练方法

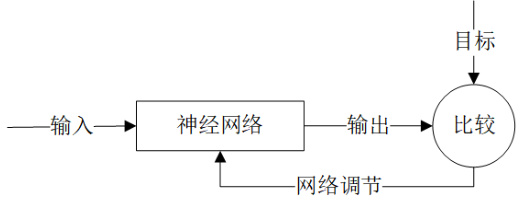

BP（Back Propagation）神经网络是一种多层前馈网络，其核心是通过误差反向传播调整网络权重，以最小化输出误差。训练过程分为两个阶段：
训练步骤：
- 初始化：随机设置权重和偏置（通常为小随机数）。
- 前向计算：逐层加权求和并通过激活函数生成输出。
- 误差计算：使用均方误差（MSE）等损失函数量化输出偏差。
- 权重更新：通过反向传播调整权重，结合学习率与动量项防止局部极小值。
局限性：易陷入局部极小值，依赖初始权重和学习率设置。
二、扩展卡尔曼滤波（EKF）的数学基础与状态估计应用
EKF是卡尔曼滤波（KF）的非线性扩展，通过雅可比矩阵线性化系统模型，适用于非线性动态系统状态估计（如机器人定位、电池SOC估计）。

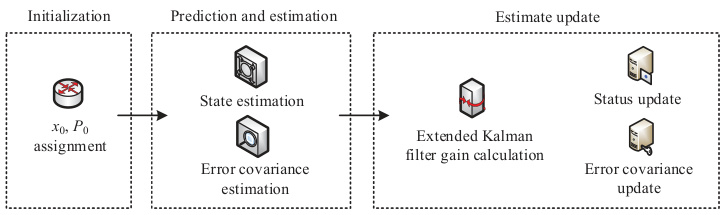

核心步骤：
状态预测：
其中，f为非线性状态转移函数。
协方差预测：
Fk为状态转移函数的雅可比矩阵。
更新阶段：利用观测值修正预测，计算卡尔曼增益并更新状态和协方差。
优势与局限：
- 优势：处理非线性系统，实时性强。
- 局限：依赖精确模型，噪声敏感，线性化误差可能发散。
三、EKF与BP神经网络的联合训练框架
EKF与BP的结合旨在补偿模型误差和噪声干扰，常见于电池SOC估计、电机控制等领域。
典型结构：
应用案例：

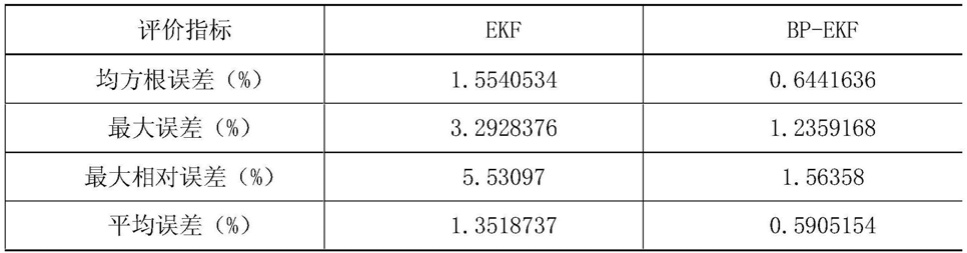

- 锂电池SOC估计：BP网络补偿EKF的模型误差，将均方根误差（RMSE）从1.55%降至0.64%，最大误差从3.29%降至1.24%。
- 永磁同步电机控制：BP优化EKF的协方差矩阵QQ和RR，提升转速估计精度。
训练方法：
- 数据准备：通过实验（如恒流放电、脉冲测试）获取输入-输出数据集。
- 网络设计：输入层（EKF状态、协方差、增益）、隐含层（非线性激活）、输出层（误差补偿值）。
- 联合训练：将EKF输出与真实值的误差作为BP的训练目标，通过梯度下降优化权重。
四、粒子滤波（PF）在轨迹估计中的应用
PF基于蒙特卡洛采样，通过粒子集近似状态后验概率分布，特别适合非线性、非高斯系统的轨迹估计。
核心步骤：
典型场景：

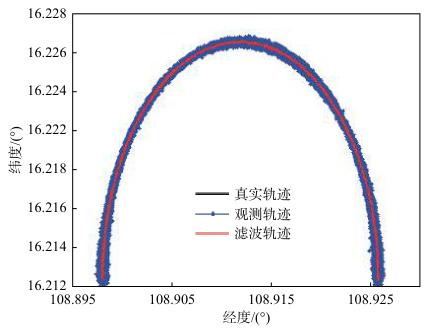

- 目标跟踪：估计无人机、车辆的非线性轨迹（图11显示PF轨迹与真实轨迹误差<1%）。

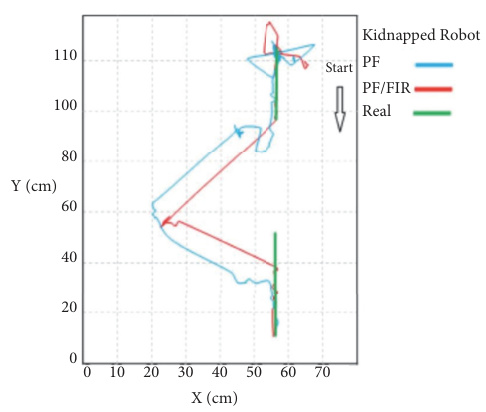

- 机器人SLAM：结合粒子滤波与路网拓扑，行车轨迹匹配正确率>85%。
- 折叠线运动估计：PF在噪声环境下仍能保持高精度（图11中滤波轨迹与真实轨迹高度吻合）。
优势：
- 可处理多峰分布（如目标遮挡时的多个可能位置）。
- 无需线性化假设，适应复杂动态模型。
五、性能对比与实验评估
EKF vs. BP vs. PF：
- EKF：计算效率高，但依赖模型精度。
- BP：强非线性拟合能力，但需大量训练数据。
- PF：适应复杂噪声，但计算复杂度高。
EKF+BP联合模型：
- 在锂电池SOC估计中，BP-EKF的均方根误差较单独EKF降低58.6%。
- 引入噪声后，BP-EKF的平均误差仍<1.3%，鲁棒性显著优于传统方法。
PF在轨迹估计中的表现：
- 城市路网匹配中，PF算法正确率>85%，优于全局优化方法。
- 折叠线运动场景下，滤波轨迹与真实轨迹的均方误差<0.5%。
六、最新研究成果与趋势
总结
- EKF+BP联合训练通过神经网络的非线性补偿，显著提升状态估计精度和鲁棒性，尤其在电池管理、电机控制中表现突出。
- 粒子滤波在复杂轨迹估计中具有不可替代性，适用于多峰分布和非线性场景。
- 未来方向包括智能优化算法与深度学习结合（如SSA-BP）、多模态传感器融合，以及实时性与精度的平衡优化。
📚2 运行结果

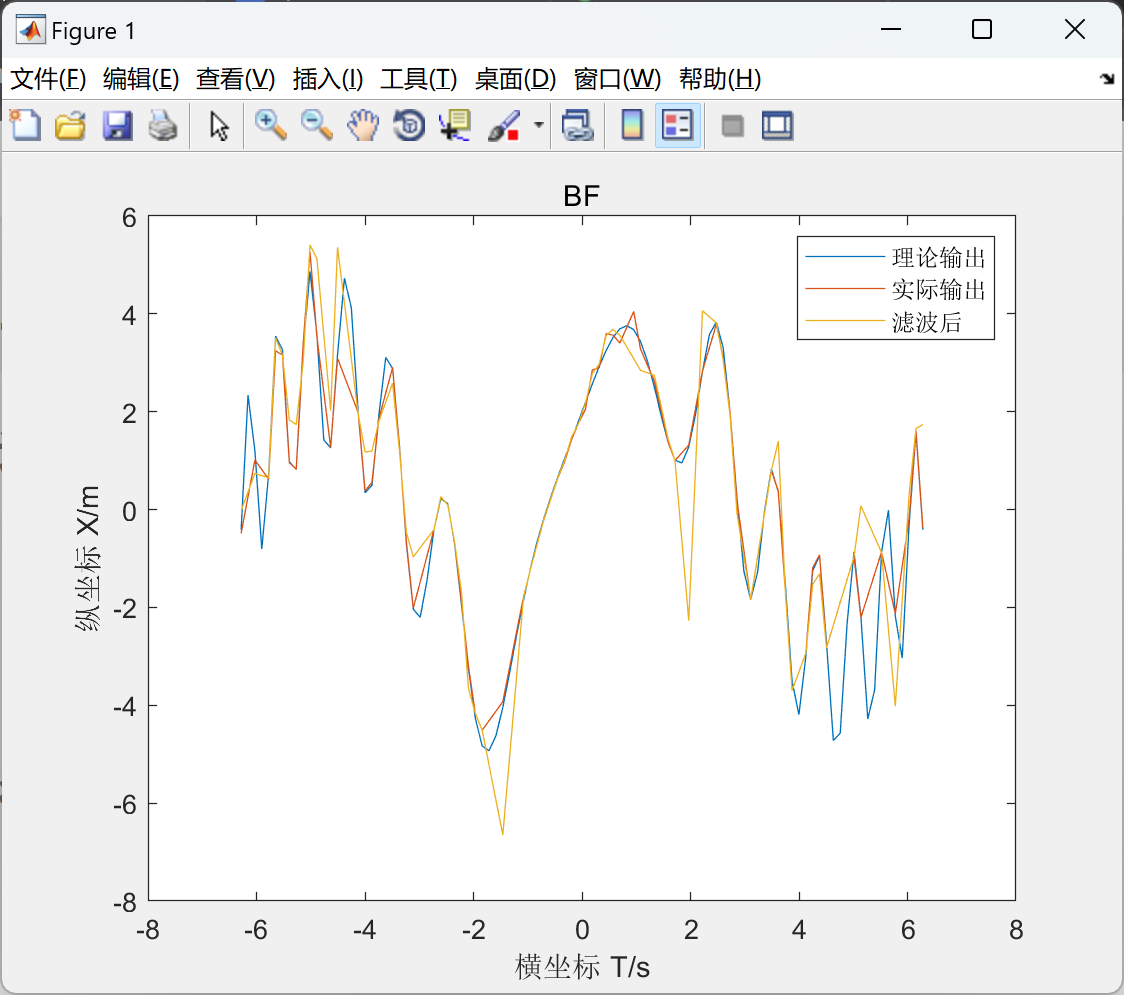

2.1 BP

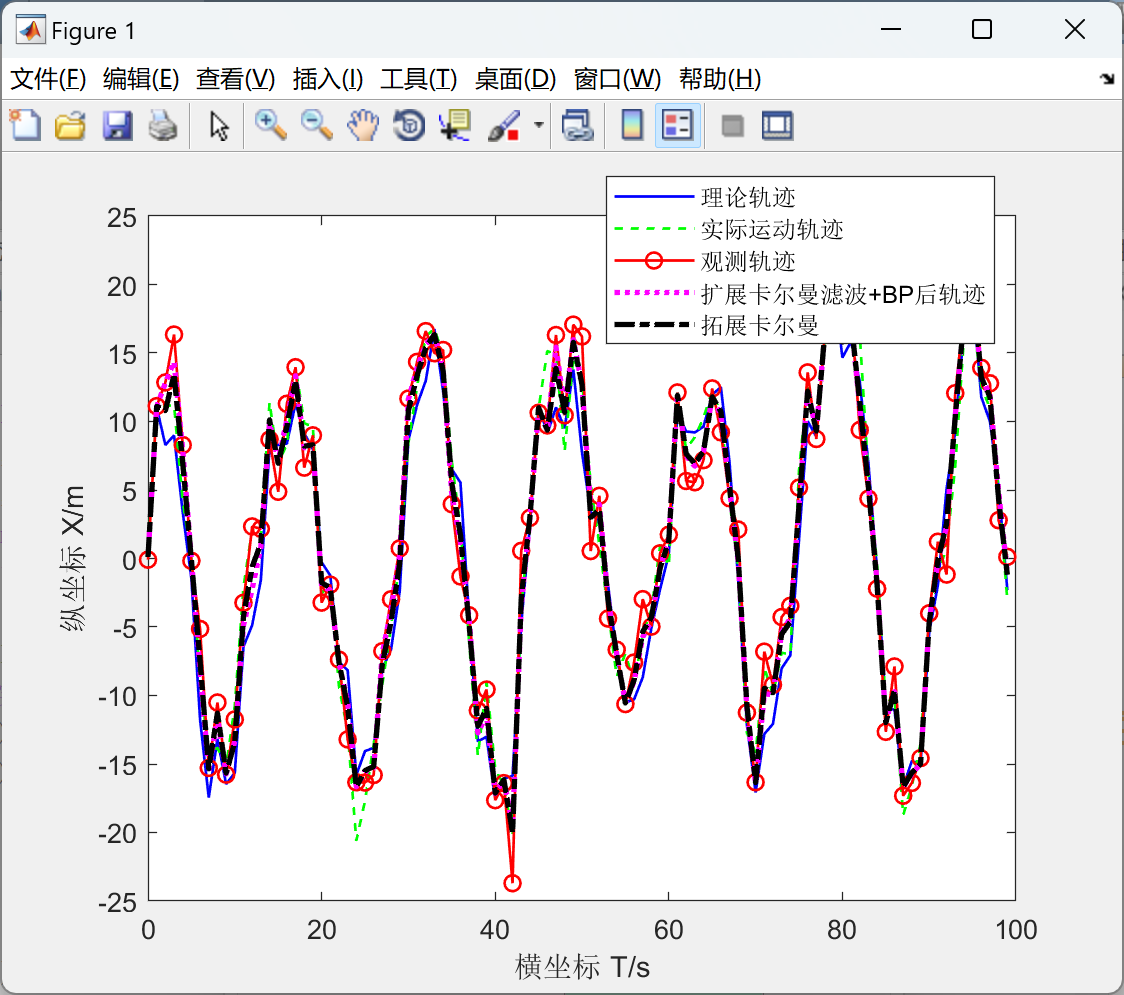

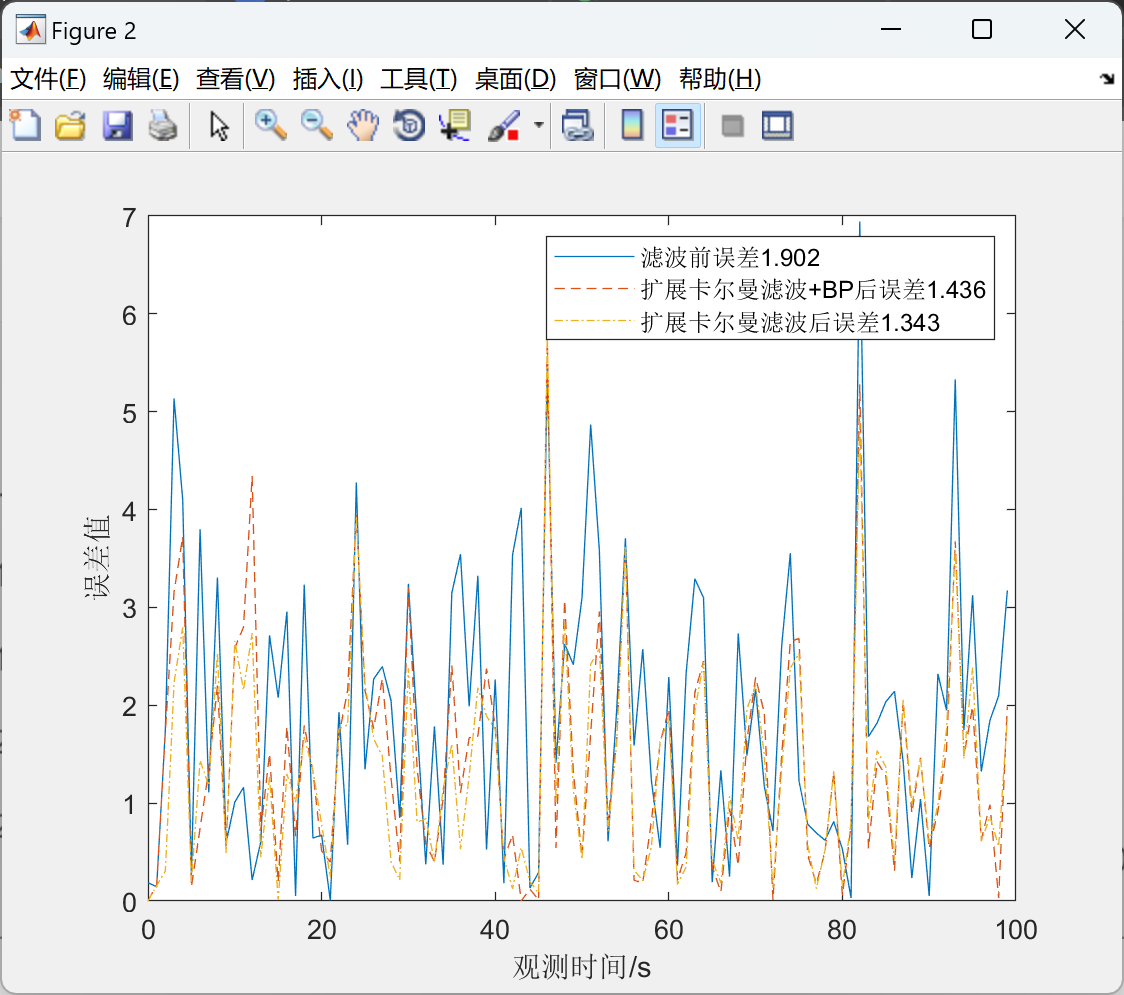

2.2 扩展卡尔曼滤波EKF+BP

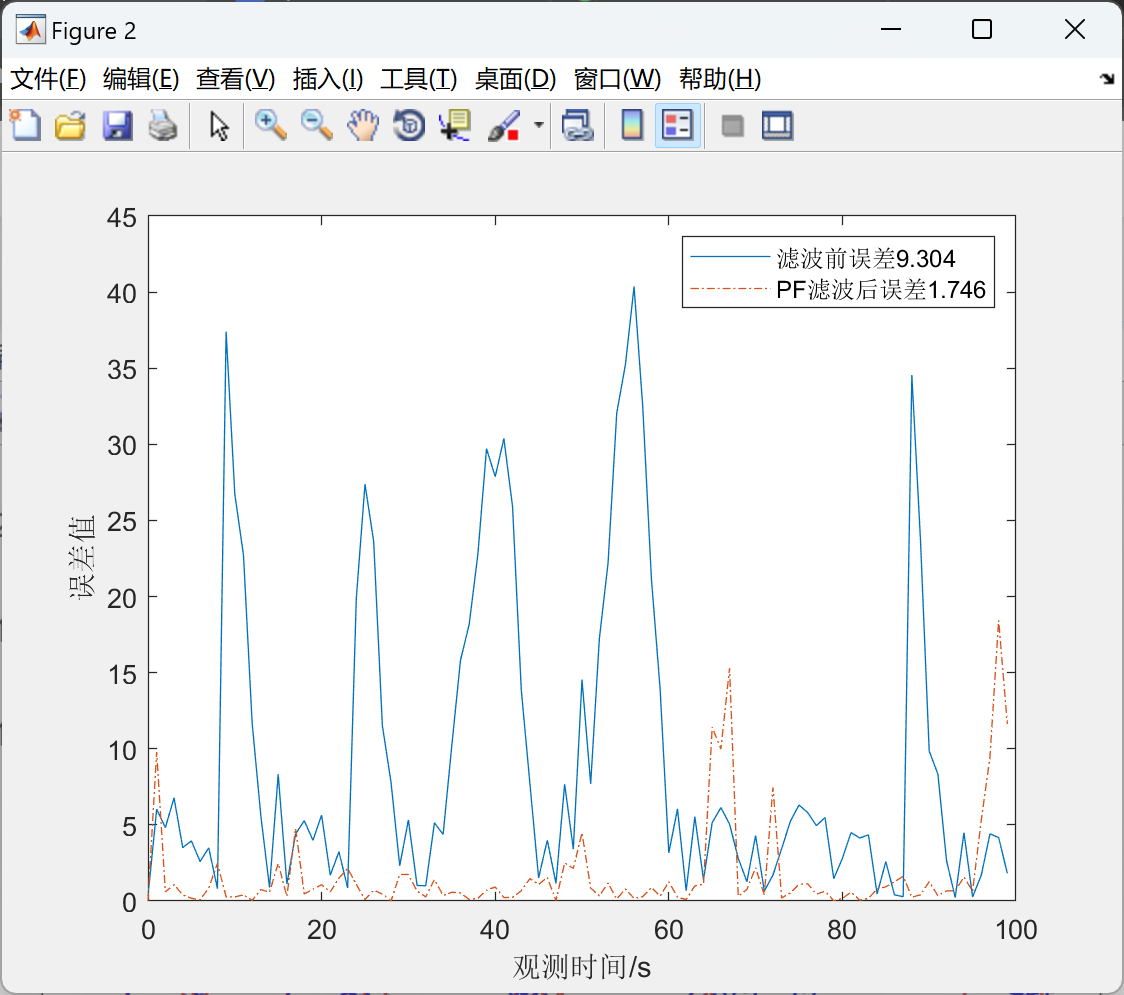

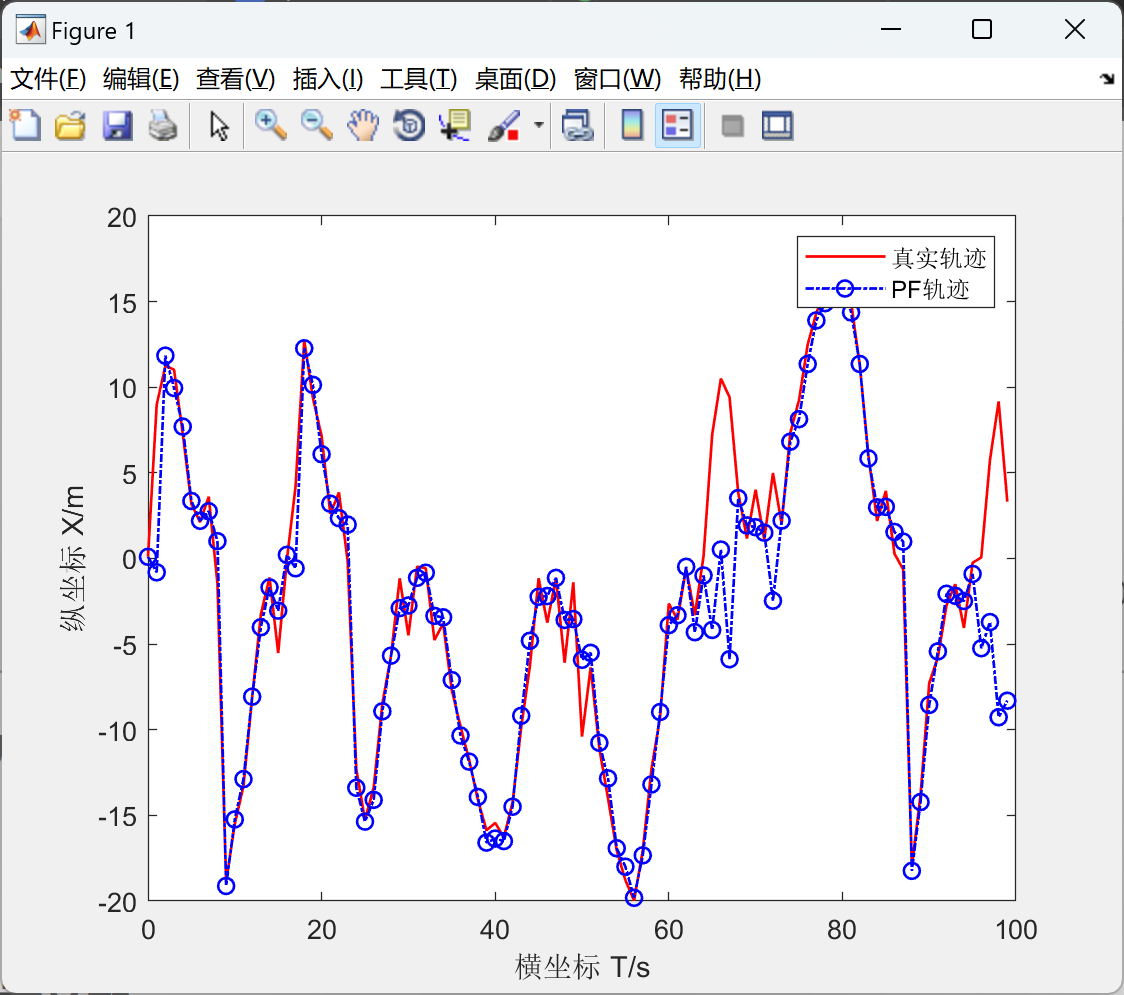

2.3 粒子滤波PF
部分代码：
%误差分析 for i=1:N Err_Obs(i)=RMS(x(:,i),z(:,i));%滤波前的误差 Err_EKF(i)=RMS(x(:,i),Xekf(:,i));%滤波后的误差 Err_EKF1(i)=RMS(x(:,i),Xekf_1(:,i));%滤波后的误差 end mean_Obs=mean(Err_Obs); mean_EKF=mean(Err_EKF); mean_EKF1=mean(Err_EKF1); % t = 2 : N; % figure; % plot(t,x(1,t),'b',t,Xekf(1,t),'r*'); % legend('真实值','EKF估计值'); figure hold on;box on; t=(0:1:N-1); plot(t,s(1,:),'b','LineWidth',1);%理论轨迹 plot(t,x(1,:),'–g','LineWidth',1);%实际轨迹 plot(t,z(1,:),'-or','LineWidth',1);%观测轨迹 plot(t,Xekf(1,:),':m','LineWidth',2);%卡尔曼滤波轨迹 plot(t,Xekf_1(1,:),'-.k','LineWidth',2);%卡尔曼滤波轨迹 % M=M'; % plot(M(1,:),'k','LineWidth',1);%一步预测轨迹 legend('理论轨迹','实际运动轨迹','观测轨迹','扩展卡尔曼滤波+BP后轨迹','拓展卡尔曼'); xlabel('横坐标 T/s'); ylabel('纵坐标 X/m');
figure hold on;box on; plot(t,Err_Obs,'-'); plot(t,Err_EKF,'–'); plot(t,Err_EKF1,'-.'); % legend('滤波前误差',num2str(mean_Observation),'基本滤波后误差','固定增益滤波后误差'); legend(sprintf('滤波前误差%.03f',mean_Obs),sprintf('扩展卡尔曼滤波+BP后误差%.03f',mean_EKF),sprintf('扩展卡尔曼滤波后误差%.03f',mean_EKF1)); xlabel('观测时间/s'); ylabel('误差值');
% 计算欧氏距离子函数 function dist=RMS(X1,X2) if length(X2)<=2 dist=sqrt((X1(1)-X2(1))^2); else dist=sqrt((X1(1)-X2(1))^2); end end
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。
[1]毛鑫萍,李贝,张才强.粒子滤波和正则粒子滤波算法性能研究[J].电声技术, 2014(006):038.
[2]李彩菊,李亚安.扩展卡尔曼滤波和粒子滤波算法性能比较研究[C]//2009年中国西部地区声学学术交流会.2009.DOI:ConferenceArticle/5aa04062c095d722206bc5a8.
[3]王法胜,郭权.基于扩展卡尔曼粒子滤波算法的神经网络训练[J].计算机工程与科学, 2010, 32(5):48-50.DOI:10.3969/j.issn.1007130X.2010.
[4]张应博.神经网络训练中的迭代扩展卡尔曼粒子滤波算法[J].微电子学与计算机, 2010(8):5.DOI:CNKI:SUN:WXYJ.0.2010-08-027.
[5]王法胜,郭权.基于扩展卡尔曼粒子滤波算法的神经网络训练[J].计算机工程与科学, 2010, 32(5):3.DOI:10.3969/j.issn.1007-130X.2010.05.013.
