内网穿透（FRP）部署小结，服务器上xxl-job 调度本机任务

一、内网穿透是什么?

“内网穿透”是一种让外网设备可以访问内网服务的技术。

一句话解释：

内网穿透 = 让“家里/公司里的电脑”被“外面的网络”访问到。

举个例子：

你在家里的电脑上搭了一个网站（比如运行在 http://192.168.1.100:8080），但这个地址是内网IP，外面的人根本访问不到。

这时候你可以用内网穿透工具（如 frp、Ngrok、花生壳、ZeroTier 等），把内网端口“映射”到一个公网（云服务器）地址，比如：

https://abc123.ngrok.io → 你家里的电脑:8080

云服务器地址 —> 你家里的电脑:8080

别人访问这个公网地址，就能看到你家里的网站了

技术原理（简化版）：

二、怎么部署内网穿透 frp ？

云服务器和客户端都需要部署

1、云服务器部署（frps）

• 准备好docker-compose.yml文件

// 可以从这里拉取
https://gitcode.com/weixin_47555380/fpr.git

docker-compose.yml：

# 命令执行 docker-compose -f docker-compose.yml up -d
version: '3.9'
services:
frps:
image: fatedier/frps:v0.60.0
hostname: frps
container_name: frps
volumes:
– "./config/frps.toml:/frps.toml"
command:
– "-c"
– "/frps.toml"
network_mode: "host"

frps.toml:

# https://github.com/fatedier/frp/blob/dev/conf/frps_full_example.toml
[common]
# 监听端口
# 与本行监听端口配置要一致
bind_port = 7000
# 面板端口
dashboard_port = 7500
# 登录面板的账号密码（修改成自己的）
dashboard_user = admin
dashboard_pwd = admin
# token =

• 启动docke docker-compose -f docker-compose.yml up -d

2、windows本机部署（frpc）

2.1、如果本机有安装docker，可以直接拉取，docker部署

// frpc目录
https://gitcode.com/weixin_47555380/fpr.git

// 执行 docker-compose -f docker-compose.yml up -d 即可

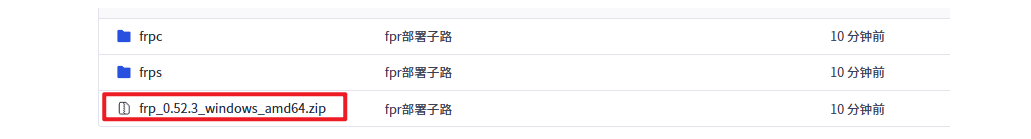

2.2、如果本机没有安装docker，则下载压缩包

https://gitcode.com/weixin_47555380/fpr.git

解压后修改frpc.toml文件

frpc.toml：

serverAddr = "XXXXX" // 云服务器地址（公网ip）
serverPort = 7000 // 与frps配置bind_port 一致

[[proxies]]
name = "xxl-job" // 服务名称
type = "tcp"
localIP = "127.0.0.1"
localPort = 9999 // 需要访问的本机服务端口
remotePort = 9999

// 可以配置多个服务
[[proxies]]
name = "myApp"
type = "tcp"
localIP = "127.0.0.1"
localPort = 8080
remotePort = 8080

启动

// exe文件 目录下 cmd执行
.\\frpc.exe -c frpc.toml

注意1：云服务器防火墙需要放行以下端口

端口与角色对照

注意2：本机安装frpc时，可能会被windows杀毒系统拦截，注意放行

三、使用场景 ：

当我们云服务器部署了xxl-job，本地想要使用xxl-job 定时功能时，因为XXL-JOB 调度中心在“触发时机”到达时，自己作为 HTTP 客户端去 POST 请求我们本机 执行器 接口时，是公网 —> 内网，访问不通，执行器不会执行定时任务

当我们配置frp 内网穿透后，本机执行器 run方法能被访问，能够执行：

调度中心(Leader) ──HTTP POST──▶ 公网IP:9999 ──frp隧道──▶ 本机9999/run

注意任务调度中心 –> 执行器管理界面需要手动录入 云服务器ip（公网ip）：端口（9999）

xxl-job配置文件：

xxl:
job:
# 验证信息 官网Bug https://github.com/xuxueli/xxl-job/issues/1951
accessToken: default_token
# 注册地址
admin:
addresses: http://云服务器ip:9090/xxl-job-admin
# 注册执行器
executor:
# 执行器注册 [选填]：优先使用该配置作为注册地址，为空时使用内嵌服务 ”IP:PORT“ 作为注册地址。从而更灵活的支持容器类型执行器动态IP和动态映射端口问题。
address:
appname: job
# 执行器IP 配置为本机IP [选填]：默认为空表示自动获取IP，多网卡时可手动设置指定IP，该IP不会绑定Host仅作为通讯实用；地址信息用于 "执行器注册" 和 "调度中心请求并触发任务"；
ip:
# 执行器端口号 [选填]：小于等于0则自动获取；默认端口为9999，单机部署多个执行器时，注意要配置不同执行器端口；
port: 9999
# 执行器运行日志文件存储磁盘路径 [选填] ：需要对该路径拥有读写权限；为空则使用默认路径；
logpath: ./data/applogs/xxl-job/jobhandler
# 执行器日志文件保存天数 [选填] ： 过期日志自动清理, 限制值大于等于3时生效; 否则, 如-1, 关闭自动清理功能；
logretentiondays: 30
