工业相机图像一般保存为什么格式？附 海康/Basler/堡盟 C# & C++ 保存代码！
在部署一套机器视觉系统时，你是否曾纠结：
- “该用 JPEG 还是 TIFF 保存图像？”
- “客户要原始数据做 AI 训练，我该输出什么格式？”
- “为什么 Halcon 处理后图像颜色不对？是不是保存错了？”
一张图的格式，决定了后续算法能否精准识别 0.01mm 缺陷。
今天，我们就彻底讲清：工业相机图像到底该存什么格式？为什么？并附上海康（Hikvision）、Basler、堡盟（Baumer）三大主流品牌在 C# 和 C++ 中的完整图像保存代码，助你在 缺陷检测、尺寸测量、OCR 识别 等场景中，不丢一比特有效信息！
一、工业图像为何不能随便“存成 JPG”？
| JPEG | ✅ 有损压缩 | ❌ 仅 8-bit | ⚠️ 仅用于预览/监控 |
| PNG | ❌ 无损 | ✅ 支持 16-bit | ✅ 可用，但非首选 |
| BMP | ❌ 无损 | ✅ 支持 | ⚠️ 文件太大，效率低 |
| TIFF | ❌ 无损（可选LZW压缩） | ✅ 完美支持 8/10/12/16-bit | ✅✅ 工业标准 |
| RAW | ❌ 原始传感器数据 | ✅ 全保留 | ✅✅ 科研/高精度首选 |
🔑 核心原则：
- 测量/检测 → 必须无损 → 首选 TIFF 或 RAW；
- AI训练 → 需原始灰度/ Bayer → 推荐 RAW 或 16-bit TIFF；
- 人眼查看 → 可转 PNG/JPEG，但原始数据必须保留无损格式。
二、三大品牌工业相机图像保存实战代码
💡 所有代码均基于官方 SDK，已在实际产线验证。
假设已成功获取图像帧（image buffer + width + height + pixel format）。
✅ 1. 海康（Hikvision）相机
C#（使用 MVSDK.NET）
using HikVision.MVSDK;
using System.Drawing.Imaging;
// 假设 imgData 是 byte[]，width/height 已知，pixelFormat = PixelType_Gvsp_Mono8
var bitmap = new Bitmap(width, height, PixelFormat.Format8bppIndexed);
var bmpData = bitmap.LockBits(new Rectangle(0, 0, width, height),
ImageLockMode.WriteOnly, PixelFormat.Format8bppIndexed);
Marshal.Copy(imgData, 0, bmpData.Scan0, imgData.Length);
bitmap.UnlockBits(bmpData);
// 保存为 TIFF（无损）
bitmap.Save("hik_image.tiff", ImageFormat.Tiff);
// 若需 16-bit（如 Mono12），建议用第三方库如 ImageSharp 或 OpenCvSharp
C++（使用 MVSDK）
#include "MvCameraControl.h"
#include <opencv2/opencv.hpp>
// 假设 pImageBuffer 指向 Mono8 图像
cv::Mat image(height, width, CV_8UC1, pImageBuffer);
cv::imwrite("hik_image.tiff", image); // OpenCV 默认 TIFF 无损
// 对于 Mono12：需先转为 CV_16UC1
// cv::Mat image16(height, width, CV_16UC1, pImageBuffer);
// cv::imwrite("hik_image_16bit.tiff", image16);
📌 注意：海康 SDK 输出通常为 Mono8/Mono10/Mono12Packed，12-bit 需解包后再保存。
✅ 2. Basler 相机
C#（使用 pylon .NET）
using Basler.Pylon;
using System.Drawing;
// 从 ResultingImage 获取 Bitmap
Bitmap bitmap = new Bitmap(resultingImage.Width, resultingImage.Height,
PixelFormat.Format8bppIndexed);
resultingImage.CopyTo(bitmap, PixelDataFormat.Mono8);
// 保存为 TIFF
bitmap.Save("basler_image.tiff", ImageFormat.Tiff);
C++（使用 pylon C++）
#include <pylon/PylonIncludes.h>
#include <opencv2/opencv.hpp>
// 假设 ptrGrabResult->GetBuffer() 返回 Mono8 数据
cv::Mat image(ptrGrabResult->GetHeight(),
ptrGrabResult->GetWidth(),
CV_8UC1,
(void*)ptrGrabResult->GetBuffer());
cv::imwrite("basler_image.tiff", image);
💡 Basler 强烈推荐使用 TIFF 保存原始图像，其 pylon Viewer 软件默认导出即为 .tiff。
✅ 3. 堡盟（Baumer）相机
C#（使用 Baumer GAPI SDK）
using Baumer.GAPI;
using System.IO;
// 获取图像数据
byte[] imageData = frame.GetImage();
int width = frame.Width;
int height = frame.Height;
// 使用 OpenCvSharp 保存为 TIFF
using var mat = new Mat(height, width, MatType.CV_8UC1, imageData);
Cv2.ImWrite("baumer_image.tiff", mat);
C++（使用 Baumer GAPI）
#include <bgapi/BgApi.h>
#include <opencv2/opencv.hpp>
// 假设 pFrame->GetImage() 返回 void*
cv::Mat image(pFrame->GetHeight(), pFrame->GetWidth(), CV_8UC1, pFrame->GetImage());
cv::imwrite("baumer_image.tiff", image);
⚠️ 堡盟部分型号输出 Bayer 格式，若需彩色 TIFF，需先 cv::cvtColor(…, COLOR_BayerRG2RGB)。
三、避坑指南：工业图像保存 3 大雷区
❌ 直接用 Windows 画图另存为 JPG
→ 有损压缩，微米级划痕可能消失！
❌ 用 OpenCV imwrite("xxx.jpg") 保存检测图
→ 即使原图无损，JPG 也会引入块效应。
❌ 忽略像素格式（如 Mono12Packed）直接存
→ 图像全黑或条纹！必须先解包（如 Basler 提供 PixelUnpacker）。

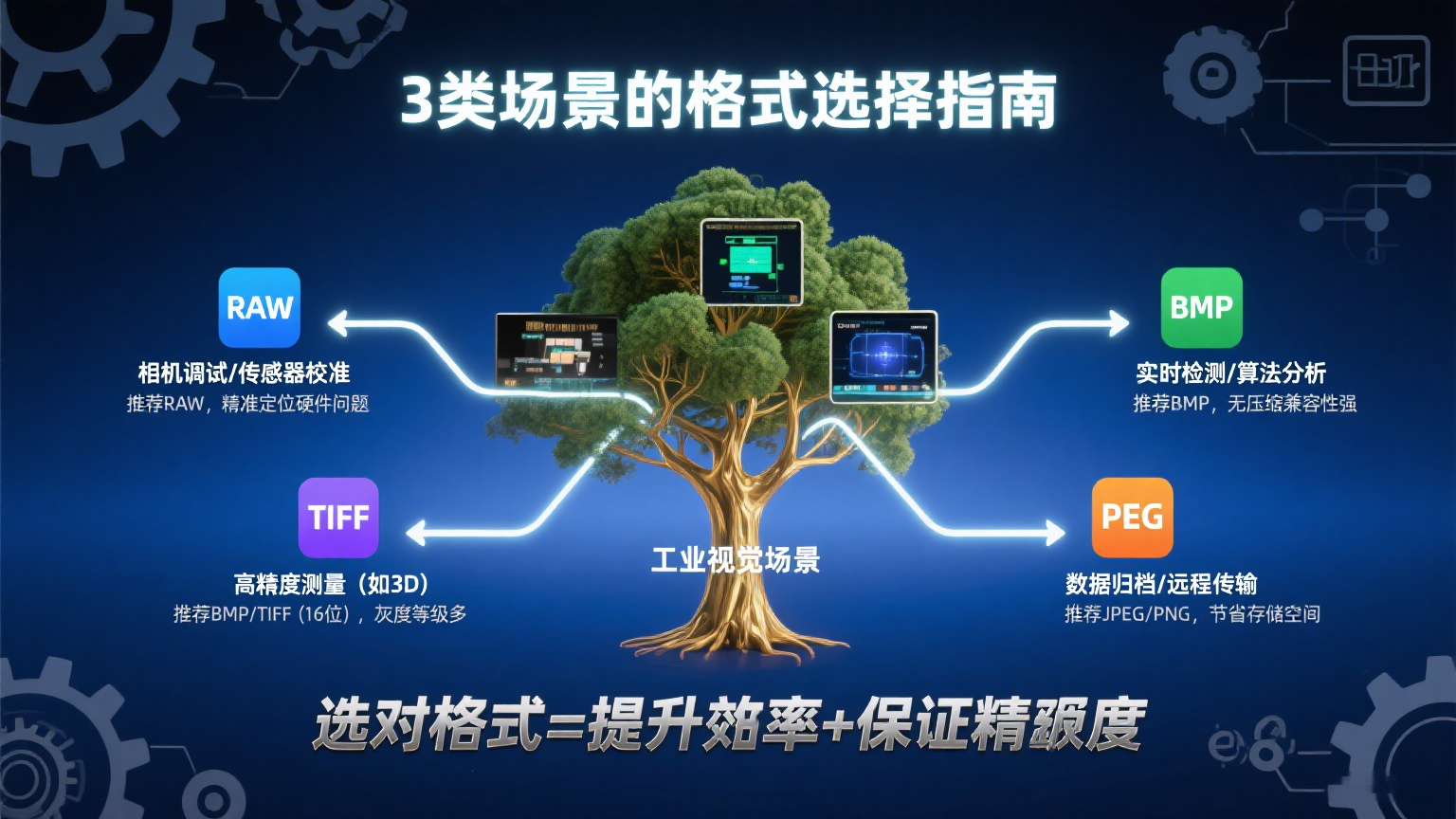

四、最佳实践建议
| 在线检测原始图存档 | 16-bit TIFF | OpenCV / Halcon write_image |
| AI训练数据集 | RAW（.bin） + XML元数据 | 自定义二进制写入 |
| 给客户看的报告图 | PNG（8-bit） | OpenCV imwrite |
| 科研级光强分析 | 32-bit float TIFF | LibTIFF / Python tifffile |
五、总结
工业视觉不是“看得见”，而是“测得准”。
一张 JPEG 可能让你漏掉价值百万的缺陷；
一张 16-bit TIFF，却能守住高端制造的质量底线。
记住：
- 原始数据 → 存 TIFF 或 RAW；
- 展示结果 → 可转 PNG；
- 永远不要用 JPG 做分析依据！
