【OpenCV】(十一)特征检测和匹配

2026-02-08 分类：服务器技术 阅读(41) 评论(0)

系列内容:OpenCV概述与环境配置,OpenCV基础知识和绘制图形,图像的算数与位运算,图像视频的加载和显示,图像基本变换,滤波器,形态学,图像轮廓,图像直方图,车辆统计项目,特征检测和匹配,图像查找和拼接,虚拟计算器项目,信用卡识别项目,图像的分割与修复,人脸检测与车牌识别,目标追踪,答题卡识别判卷与文档ocr扫描识别,光流估计

（一）特征检测的基本概念

特征检测是计算机视觉和图像处理中的一个概念。它指的是使用计算机提取图像信息，决定每个图像的点是否属于一个图像特征。特征检测的结果是把图像上的点分为不同的子集，这些子集往往属于孤立的点、连续的曲线或者连续的区域。

特征检测包括边缘检测, 角检测, 区域检测和脊检测.

特征检测应用场景:

  • 图像搜索, 比如以图搜图
  • 拼图游戏
  • 图像拼接
  • …

以拼图游戏为例来说明特征检测的应用流程.

寻找特征

  • 特征是唯一的
  • 特征是可追踪的
  • 特征是能比较的

    • 忍者神龟拼图,如图11.1所示:


    11.1-忍者神龟拼图

    平面,边界,角点,如图11.2所示:


    11.2-平面,边界,角点

    我们发现:

  • 平坦部分很难找到它在原图中的位置
  • 边缘相比平坦要好找一些,但是也不能一下确定
  • 图像特征就是值有意义的图像区域,具有独特性,易于识别性,比较角点,斑点以及高密度区域

    • 在图像特征中最重要的就是角点,哪些是角点呢?

  • 灰度梯度最大值对应的像素
  • 两条线的交点
  • 极值点(一阶导数最大,二阶导数为零)

    • （二）Harris角点检测

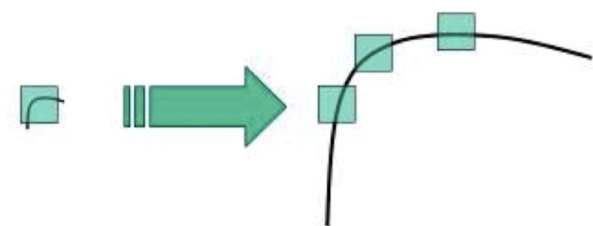

    角点检测示意图,如图11.3所示:


    11.3-角点检测示意图

    Harris角点检测原理

    图像I(x,y)$|$(x,y),当在点(x,y)(x,y)处平移$(\\Delta{x},\\Delta{y})$后的自相似性:

    c(x, y; \\Delta x, \\Delta y) = \\sum_{(u, v) \\in W(x, y)} w(u, v) \\left( I(u, v) - I(u + \\Delta x, v + \\Delta y) \\right)^2

    W(x,y)W(x,y)是以点(x,y)(x,y)为中心的窗口,即加权函数,例如高斯加权函数,高斯加权函数如图11.4所示:


    11.4-高斯加权函数

    基于泰勒展开,对图像I(x,y)$|$(x,y)在平移$(\\Delta{x},\\Delta{y})$后进行一阶近似:

    I(u + \\Delta x, v + \\Delta y) = I(u, v) + I_x(u, v) \\Delta x + I_y(u, v) \\Delta y+ O(\\Delta x^2, \\Delta y^2) \\approx I(u, v) + I_x(u, v) \\Delta x + I_y(u, v) \\Delta y

    其中,$|$x,$|$y$|$x,$|$y,是$|$(x,y)$|$(x,y)的偏导数

    近似可得:

    c(x, y; \\Delta x, \\Delta y) \\approx \\sum_{w} \\left( I_x(u, v) \\Delta x + I_y(u, v) \\Delta y \\right)^2 = \\left[ \\Delta x, \\Delta y \\right] M(x, y) \\begin{bmatrix} \\Delta x \\\\ \\Delta y \\end{bmatrix}

    其中M:

    M(x,y) = \\sum_{w} \\begin{bmatrix} I_x(x,y)^2 & I_x(x,y)I_y(x,y) \\\\ I_x(x,y)I_y(x,y) & I_y(x,y)^2 \\end{bmatrix} = \\\\ \\begin{bmatrix} \\sum_{w} I_x(x,y)^2 & \\sum_{w} I_x(x,y)I_y(x,y) \\\\ \\sum_{w} I_x(x,y)I_y(x,y) & \\sum_{w} I_y(x,y)^2 \\end{bmatrix} = \\begin{bmatrix} A & C \\\\ C & B \\end{bmatrix}

    化简可得:

    c(x, y; \\Delta x, \\Delta y) \\approx A \\Delta x^{2} + 2C \\Delta x \\Delta y + B \\Delta y^{2}

    A = \\sum_{w} I_x^2, B = \\sum_{w} I_y^2, C = \\sum_{w} I_x I_y

    二次项函数本质上就是一个椭圆函数,椭圆方程为:

    [\\Delta x, \\Delta y] M(x, y) \\begin{bmatrix} \\Delta x \\\\ \\Delta y \\end{bmatrix} = 1

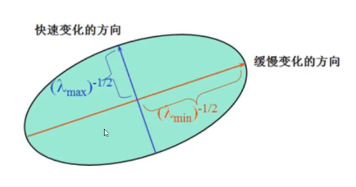

    椭圆函数的变化率,如图11.5所示:


    11.5-椭圆函数的变化率

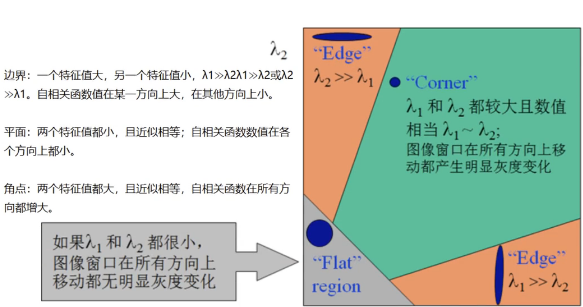

    边界,平面,角点的特征值划分,如图11.6所示:


    11.6-边界,平面,角点的特征值划分

    角点响应:

    R = \\det(M) - \\alpha (\\mathrm{trace}(M))^2

    其中：

    \\det(\\boldsymbol{M})=\\lambda_1\\lambda_2 \\\\ \\mathrm{trace}(\\boldsymbol{M})=\\lambda_2+\\lambda_2

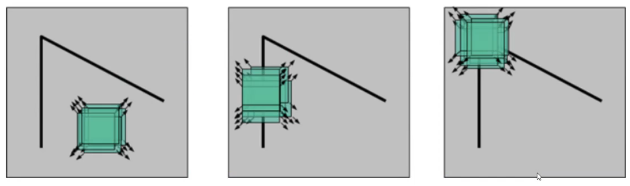

    检测窗口在图像上移动，上图对应着三种情况：

  • 在平坦区域，无论向哪个方向移动，衡量系统变换不大。
  • 边缘区域，垂直边缘移动时，衡量系统变换剧烈。
  • 在角点处，往哪个方向移动，衡量系统都变化剧烈。

    • cornerHarris(src, blockSize, ksize, k[, dst[, borderType]]),参数:

    • blockSize: 检测窗口大小
    • ksize: sobel的卷积核
    • k: 权重系数，即上面公式中的α，是个经验值，一般取0.04~0.06之间，一般默认0.04

    示例代码:

    import cv2
    import numpy as np

    img=cv2.imread('./table.jpg')

    #变成灰度图片
    gray=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

    #角点检测
    #blackSize没有要求必须是奇数
    #返回角点响应
    dst=cv2.cornerHarris(gray,blockSize=2,ksize=3,k=0.04)
    print(gray.shape)
    print(dst)
    print(dst.shape)
    print(type(dst))

    #显示角点
    #设定阈值,dat.max()
    img[dst>(0.01*dst.max())]=[0,0,255]
    cv2.imshow('img',img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

    关键代码:

    img[dst>(0.01*dst.max())]=[0,0,255]

    权重系数为0.01时角点检测结果,运行结果:

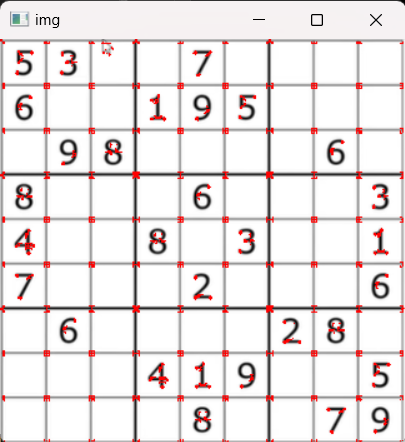

    如图11.7所示:


    11.7-权重系数为0.01时角点检测结果

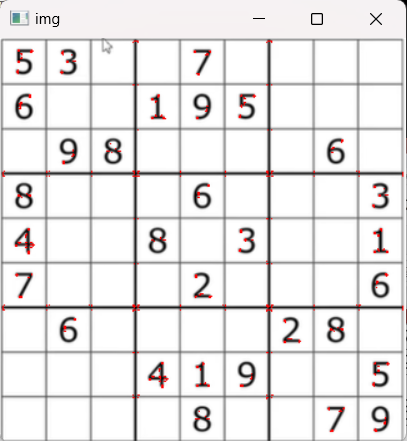

    权重系数为0.1时角点检测结果,出现失真,运行结果:

    如图11.8所示:


    11.8-权重系数为0.1时角点检测结果

    （三）Shi-Tomasi角点检测

    Shi-Tomasi是Harris角点检测的改进。

    Harris角点检测计算的稳定性和K有关，而K是一个经验值，不太好设定最佳的K值。

    Shi-Tomasi发现，角点的稳定性其实和矩阵M的较小特征值有关，于是直接用较小的那个特征值作为分数。这样就不用调整K值了。

    Shi-Tomasi将分数公式改为如下形式：

    R=min(λ1,λ2)

    和Harris一样，如果该分数大于设定的阈值，我们就认为它是一个角点.

    goodFeaturesToTrack(image, maxCorners, qualityLevel, minDistance, corners, mask, blockSize, useHarrisDetector[, k]])))

    • maxCorners: 角点的最大数，值为0表示无限制
    • qualityLevel: 角点质量，小于1.0的整数，一般在0.01 – 0.1之间。
    • minDistance: 角之间最小欧式距离，忽略小于此距离的点。
    • mask: 感兴趣的区域。
    • blockSize: 检测窗口大小
    • useHarrisDetector: 是否使用Harris算法.
    • k: 默认是0.04

    示例代码:

    #shi-tomasi角点检测
    import cv2
    import numpy as np

    #img=cv2.imread('./table.jpg',flags=cv2.IMREAD_GRAYSCALE)
    img=cv2.imread('./table.jpg')

    #变成灰度图片
    gray=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

    #shi-Tomasi角点检测
    corners=cv2.goodFeaturesToTrack(gray,maxCorners=0,qualityLevel=0.01,minDistance=10)
    print(corners)
    print(corners.shape)
    # print(type(corners))
    #img[dst>0.01*dst.max()]
    corners=np.int0(corners)

    #画出角点
    for i in corners:
    #i相当于corners中的每一行数据
    #ravel()把二维变一维,即角点的坐标点
    x,y=i.ravel()
    cv2.circle(img,(x,y),3,(0,0,255),-1)

    cv2.imshow('Shi-Tomasi',img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

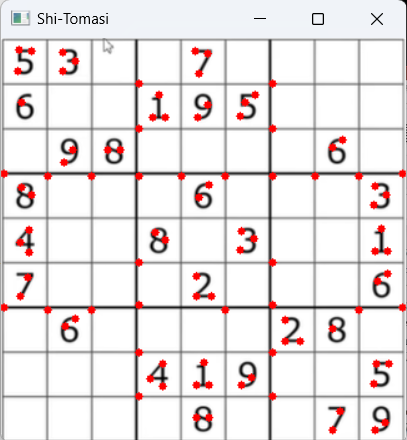

    运行结果:

    corners=cv2.goodFeaturesToTrack(gray,maxCorners=0,qualityLevel=0.01,minDistance=10)

    (1)maxCorners=0(默认值)时

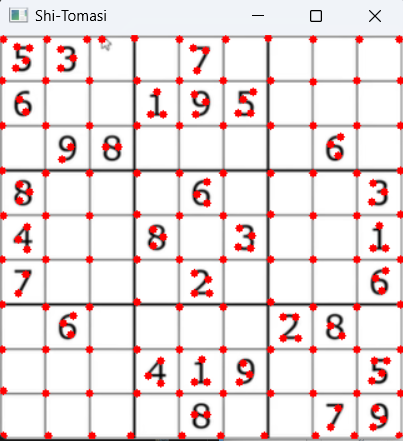

    运行结果如图11.9所示:


    11.9-(1)maxCorners=0(默认值)时

    (2)maxCorners=100时

    运行结果如图11.10所示:


    11.10-maxCorners=100

    （四）SIFT关键点检测

    SIFT，即尺度不变特征变换（Scale-invariant feature transform，SIFT），是用于图像处理领域的一种描述。这种描述具有尺度不变性，可在图像中检测出关键点，是一种局部特征描述子。

    Harris角点具有旋转不变的特性，但是缩放后，原来的角点有可能就不是角点了。

    Harris角点的缩放改变性如图11.11所示:


    11.11-Harris角点的缩放改变性

    SIFT原理

    (1)图像尺度空间

    在一定的范围内，无论物体是大还是小，人眼都可以分辨出来，然而计算机要有相同的能力却很难，所以要让机器能够对物体在不同尺度下有一个统一的认知，就需要考虑图像在不同的尺度下都存在的特点。

    尺度空间的获取通常使用高斯模糊来实现。

    不同的高斯函数决定了对图像的平滑程度，越大的σ值对应的图像越模糊。

    高斯模糊实现尺度空间的获取,如图11.12所示:


    11.12-高斯模糊实现尺度空间的获取

    高斯模糊的过程,如图11.13所示:


    11.13-高斯模糊的过程

    多分辨率金字塔,如图11.14所示:


    11.14-多分辨率金字

    高斯差分金字塔(DOG),如图11.15所示:


    11.15-高斯差分金字塔(DOG)

    DoG空间极值检测

    为了寻找尺度空间的极值点，每个像素点要和其图像域（同一尺度空间）和尺度域（相邻的尺度空间）的所有相邻点进行比较，当其大于（或者小于）所有相邻点时，该点就是极值点。如下图所示，中间的检测点要和其所在图像的3×3邻域8个像素点，以及其相邻的上下两层的3×3领域18个像素点，共26个像素点进行比较。

    DOG定义公式:

    \\mathcal{D}(x,y,\\sigma)=[G(x,y,k\\sigma)-G(x,y,\\sigma)]*I(x,y)=L(x,y,k\\sigma)-L(x,y,\\sigma)

    三层的某个点和周围以及上下26个点的比较,如图11.16所示:


    11.16-三层的某个点和周围以及上下26个点的比较

    关键点的精确定位

    这些候选关键点是DOG空间的局部极值点，而且这些极值点均为离散的点，精确定位极值点的一种方法是，对尺度空间DoG函数进行曲线拟合，计算其极值点，从而实现关键点的精确定位。

    泰勒展开得到真正的极值点,如图11.17所示:


    11.17-泰勒展开得到真正的极值点

    D(\\Delta x,\\Delta y,\\Delta \\sigma) = D(x,y,\\sigma) + \\left[ \\frac{\\partial D}{\\partial x} \\quad \\frac{\\partial D}{\\partial y} \\quad \\frac{\\partial D}{\\partial \\sigma} \\right] \\begin{bmatrix} \\Delta x \\\\ \\Delta y \\\\ \\Delta \\sigma \\end{bmatrix} \\\\ + \\frac{1}{2} \\left[ \\Delta x \\quad \\Delta y \\quad \\Delta \\sigma \\right] \\begin{bmatrix} \\frac{\\partial^{2} D}{\\partial x^{2}} & \\frac{\\partial^{2} D}{\\partial x \\partial y} & \\frac{\\partial^{2} D}{\\partial x \\partial \\sigma} \\\\ \\frac{\\partial^{2} D}{\\partial y \\partial x} & \\frac{\\partial^{2} D}{\\partial y^{2}} & \\frac{\\partial^{2} D}{\\partial y \\partial \\sigma} \\\\ \\frac{\\partial^{2} D}{\\partial \\sigma \\partial x} & \\frac{\\partial^{2} D}{\\partial \\sigma \\partial y} & \\frac{\\partial^{2} D}{\\partial \\sigma^{2}} \\end{bmatrix} \\begin{bmatrix} \\Delta x \\\\ \\Delta y \\\\ \\Delta \\sigma \\end{bmatrix}

    D(\\boldsymbol{x}) = D + \\frac{\\partial D^{T}}{\\partial \\boldsymbol{x}} \\Delta \\boldsymbol{x} + \\frac{1}{2} \\Delta \\boldsymbol{x}^{T} \\frac{\\partial^{2} D^{T}}{\\partial \\boldsymbol{x}^{2}} \\Delta \\boldsymbol{x} \\\\ \\Delta \\boldsymbol{x} = - \\frac{\\partial^{2} D^{-1}}{\\partial \\boldsymbol{x}^{2}} \\frac{\\partial D(\\boldsymbol{x})}{\\partial \\boldsymbol{x}}

    消除边界响应

    Hessian矩阵:

    H(x,y)=\\begin{bmatrix} D_{xx}(x,y) & D_{xy}(x,y) \\\\ D_{xy}(x,y) & D_{yy}(x,y) \\end{bmatrix}

    令$\\alpha=\\lambda_{max}$为最大的特征值,$\\beta=\\lambda_{min}$为最小的特征值

    Tr(\\boldsymbol{H}) = D_{xx} + D_{yy} = \\alpha + \\beta

    Det(\\boldsymbol{H}) = D_{xx}D_{yy} - (D_{xy})^2 = \\alpha\\beta

    \\frac{Tr(\\boldsymbol{H})^2}{Det(\\boldsymbol{H})} = \\frac{(\\alpha + \\beta)^2}{\\alpha\\beta} = \\frac{(\\gamma + 1)^2}{\\gamma}

    Lowe在论文中给出的$\\gamma$ = 10，也就是说对于主曲率比值大于10的特征点将被删除。

    特征点的主方向

    每个特征点可以得到三个信息(x, y, $\\sigma$, $\\zeta$)，即位置、尺度和方向。具有多个方向的关键点可以被复制成多份，然后将方向值分别赋给复制后的特征点，一个特征点就产生了多个坐标、尺度相等，但是方向不同的特征点。

    每个点L(x,y)的梯度的模m(x,y)以及方向$\\zeta$(x,y):

    m(x,y) = \\sqrt{[L(x + 1,y) - L(x - 1,y)]^2 + [L(x,y + 1) - L(x,y - 1)]^2}

    \\theta(x,y) = \\arctan\\frac{L(x,y + 1) - L(x,y - 1)}{L(x + 1,y) - L(x - 1,y)}

    每个点有八个方向,用直方图统计最多一个和第二个(占约第一个方向数量的0.8)个方向,即为该点的方向,如图11.18所示:


    11.18-直方图统计点的方向

    生成特征描述

    为了保证特征矢量的旋转不变性，要以特征点为中心，在附近邻域内将坐标轴旋转θ角度，即将坐标轴旋转为特征点的主方向。如图11.19所示:

    旋转之后以特征点为中心取8×8的窗口，求每个像素的梯度幅值和方向，箭头方向代表梯度方向，长度代表梯度幅值，然后利用高斯窗口对其进行加权运算，最后在每个4×4的小块上绘制8个方向的梯度直方图，计算每个梯度方向的累加值，即可形成一个种子点，即每个特征由4个种子点组成，每个种子点有8个方向的向量信息。

    论文中建议对每个关键点使用4×4共16个种子点来描述，这样一个关键点就会产生128维的SIFT特征向量。


    11.19-将坐标轴旋转为特征点的主方向

    坐标变换过程:

    \\begin{bmatrix} x' \\\\ y' \\end{bmatrix} = \\begin{bmatrix} \\cos \\theta & -\\sin \\theta \\\\ \\sin \\theta & \\cos \\theta \\end{bmatrix} \\begin{bmatrix} x \\\\ y \\end{bmatrix}

    通过小区间内向量相加,得到大区域的主方向,如图11.20所示:


    11.20-小区域向量相加,得到大区域的主方向

    16*16个窗口生成128个方向向量,如图11.21所示:


    11.21-16*16个窗口生成128个方向向量

    使用SIFT的步骤

    创建SIFT对象：sift = cv2.xfeatures2d.SIFT_create()

    进行检测：kp = sift.detect(img, …)

    绘制关键点：drawKeypoints(gray, kp, img)

    示例代码:

    #SIFT算法
    import cv2
    import numpy as np
    img=cv2.imread('./table.jpg')

    #变成灰度图片
    gray=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

    #创建sift对象
    #注意:xfeatures2d是opencv的扩展包中的内容,需要安装opencv-contrib-python
    sift=cv2.xfeatures2d.SIFT_create()

    #进行检测
    kp=sift.detect(gray)
    #kp是一个列表,里面存放的是封装的KeyPoint对象
    #print(kp)

    #绘制关键点
    cv2.drawKeypoints(gray,kp,img)

    cv2.imshow('img',img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

    SIFT对象检测,运行结果如图11.22所示.可以发现有许多非角点的特征点:


    11.22-SIFT对象检测

    关键点和描述子

    关键点: 位置、大小和方向。

    关键点描述子: 记录了关键点周围对其有共享的像素点的一组向量值，其不受仿射变换、光照变换等影响。描述子的作用就是进行特征匹配，在后面进行特征匹配的时候会用到。

    #SIFT算法
    import cv2
    import numpy as np
    img=cv2.imread('./table.jpg')

    #变成灰度图片
    gray=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

    #创建sift对象
    #注意:xfeatures2d是opencv的扩展包中的内容,需要安装opencv-contrib-python
    sift=cv2.xfeatures2d.SIFT_create()

    #进行检测
    kp=sift.detect(gray)

    #检测关键点,并计算描述子
    kp,des=sift.compute(img,kp)
    #或者一步到位,把关键点和描述子一起检测出来
    kp,des=sift.detectAndCompute(img,None)
    #print(kp)
    print(len(kp))
    print(type(des))
    print(des)
    print(des.shape)
    print(des[0])

    # 绘制关键点
    cv2.drawKeypoints(gray,kp,img)

    cv2.imshow('img',img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

    print的运行结果,如图11.23所示:


    11.23-print的运行结果

    （五）SURF特征检测

    Speeded Up Robust Features（SURF，加速稳健特征），是一种稳健的局部特征点检测和描述算法。最初由Herbert Bay发表在2006年的欧洲计算机视觉国际会议（Europen Conference on Computer Vision，ECCV）上，并在2008年正式发表在Computer Vision and Image Understanding期刊上。

    Surf是对David Lowe在1999年提出的Sift算法的改进，提升了算法的执行效率，为算法在实时计算机视觉系统中应用提供了可能。

    SIFT最大的问题就是速度慢, 因此才有了SURF.

    如果想对一系列的图片进行快速的特征检测, 使用SIFT会非常慢.

    注意：SURF在较新版本的OpenCV中已经申请专利, 需要降OpenCV版本才能使用. 降到3.4.1.15就可以用了.

    #SURF算法
    import cv2
    import numpy as np
    img=cv2.imread('./table.jpg')

    #变成灰度图片
    gray=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

    #创建surf对象
    surf=cv2.xfeatures2d.SURF_create()

    #返回的是列表,里面每一个都是一个keypoint对象
    kp=surf.detect(gray)
    kp,des=suf.detectAndCompute(img,None)
    # print(type(kp))
    # print(type(kp[0]))
    # print(kp[0])
    print(type(des))
    print(des.shape)

    #检测关键点,并计算描述子(描述符)
    surf.computer(img,kp)

    #绘制关键点
    cv2.drawKeypoints(gray,kp,img)

    cv2.imshow('img',img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

    由于专利保护,受限,运行结果和SIFT差不多,不再赘述.

    （六）ORB特征检测

    ORB（Oriented FAST and Roted BRIEF）是一种快速特征点提取和描述的算法。这个算法是由Ethan Rublee, Vincent Rabaud, Kurt Konolige以及Gary R.Bradski在2011年一篇名为“ORB: An Efficient Alternative to SIFTor SURF”

    （$http://www.willowgarage.com/sites/default/files/orb\\_final.pdf$ ）的文章中提出。ORB算法分为两部分，分别是特征点提取和特征点描述。特征提取是由FAST（Features from Accelerated Segment Test）算法发展来的，特征点描述是根据BRIEF（Binary Robust IndependentElementary Features）特征描述算法改进的。

    • ORB特征是将FAST特征点的检测方法与BRIEF特征描述子结合起来，并在它们原来的基础上做了改进与优化。
    • ORB算法最大的特点就是计算速度快。这首先得益于使用FAST检测特征点，FAST的检测速度正如它的名字一样是出了名的快。再次是使用BRIEF算法计算描述子，该描述子特有的2进制串的表现形式不仅节约了存储空间，而且大大缩短了匹配的时间。
    • ORB最大的优势就是可以做到实时检测
    • ORB的劣势是检测准确性略有下降.
    • ORB还有一个优势是ORB是开源的算法, 没有版权问题, 可以自由使用.SIFT和SURF都被申请了专利.

    #SURF算法
    import cv2
    import numpy as np
    img=cv2.imread('./table.jpg')

    #变成灰度图片
    gray=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

    #创建ORB对象
    orb=cv2.ORB_create()

    #进行检测
    kp=orb.detect(gray)
    #一步到位,把关键点和描述子一起检测出来
    kp,des=orb.detectAndCompute(img,None)
    print(type(kp))
    print(type(kp[0]))
    print(kp[0])
    print(type(des))
    print(des.shape)

    #绘制关键点
    cv2.drawKeypoints(gray,kp,img)

    cv2.imshow('ORB',img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

    运行结果:

    <class 'list'>

    <class 'cv2.KeyPoint'>

    <KeyPoint 000001E15F02E270>

    <class 'numpy.ndarray'>

    (500, 32)

    ORB检测结果,如图11.24所示:


    11.24-ORB检测结果

    各种匹配结果对比：

    • SIFT最慢,准确率最高
    • SURF速度比SIFT快些,准确率低一些
    • ORB速度最快,可以实时检测,准确率最差

    （七）暴力特征匹配

    我们获取到图像特征点和描述子之后，可以将两幅图像进行特征匹配。

    BF(Brute – Force)暴力特征匹配方法，通过枚举的方式进行特征匹配。

    暴力匹配器很简单。它使用第一组（即第一幅图像）中一个特征的描述子，并使用一些距离计算将其与第二组中的所有其他特征匹配。并返回最接近的一个。

    (1)BFMatcher(normType, crossCheck)

    • normType计算距离的方式。
    • NORM_L1，L1距离，即绝对值，SIFT和SURF使用。
    • NORM_L2，L2距离，默认值，即平方，SIFT和SURF使用。
    • HAMMING汉明距离，ORB使用。
    • crossCheck：是否进行交叉匹配，默认False。

    (2)使用match函数进行特征点匹配，返回的对象为DMatch对象。该对象具有以下属性：

    • DMatch.distance – 描述符之间的距离。越低，它就越好。
    • DMatch.trainIdx – 训练描述符中描述符的索引
    • DMatch.queryIdx – 查询描述符中描述符的索引
    • DMatch.imgIdx – 训练图像的索引

    示例代码:

    #暴力特征匹配
    import cv2
    import numpy as np
    img1=cv2.imread('./search01.png')
    img2=cv2.imread('./orgin01.png')
    #变成灰度图片
    gray1=cv2.cvtColor(img1,cv2.COLOR_BGR2GRAY)
    gray2=cv2.cvtColor(img2,cv2.COLOR_BGR2GRAY)

    #创建特征检测对象
    sift=cv2.xfeatures2d.SIFT_create()

    #计算描述子
    kp1,des1=sift.detectAndCompute(img1,None)
    kp2,des2=sift.detectAndCompute(img2,None)

    #进行暴力匹配
    bf=cv2.BFMatcher(cv2.NORM_L1)
    #进行匹配
    match=bf.match(des1,des2)
    print(match)
    print(len(match))
    print(type(match))
    print(match[0].distance)
    #图1的queryIdx和图2的trainIdx对应
    print(match[0].queryIdx)
    print(match[0].trainIdx)

    #绘制特征匹配
    result=cv2.drawMatches(img1,kp1,img2,kp2,match,None)

    cv2.imshow('result',result)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

    对于bf=cv2.BFMatcher(cv2.NORM_L1):

    (1)L1(绝对距离)匹配结果,如图11.25所示:


    11.25-L1(绝对距离)匹配结果

    print输出结果:

    [<DMatch 000001788C411E50>, <DMatch 000001788C239E70>, <DMatch 000001788C22BC70>, <DMatch 000001788C234290>, <DMatch 000001788C234B10>, <DMatch 000001788C2342F0>, <DMatch 000001788C234550>, <DMatch 000001788C2345B0>, <DMatch 000001788C2346B0>, <DMatch 000001788C234190>, <DMatch 000001788C234C70>, <DMatch 000001788C234FB0>, <DMatch 000001788C2348F0>, <DMatch 000001788C234590>, <DMatch 000001788C234CD0>, <DMatch 000001788C234370>, <DMatch 000001788C2342B0>, <DMatch 000001788C234C30>, <DMatch 000001788C234430>, <DMatch 000001788C234570>, <DMatch 000001788C2342D0>, <DMatch 000001788C234E90>, <DMatch 000001788C269E50>, <DMatch 000001788C269ED0>, <DMatch 000001788C269DF0>]
    25
    <class 'list'>
    838.0
    0
    9

    (2)L2(欧式距离)匹配结果,如图11.26所示:


    11.26-L2(欧式距离)匹配结果

    print输出结果:

    [<DMatch 000001788C24A550>, <DMatch 000001788C2396F0>, <DMatch 000001788C239ED0>, <DMatch 000001788C22B050>, <DMatch 000001788C22BD50>, <DMatch 000001788C22BE10>, <DMatch 000001788C22B830>, <DMatch 000001788C22B950>, <DMatch 000001788C22B8B0>, <DMatch 000001788C22B770>, <DMatch 000001788C2345F0>, <DMatch 000001788C2344B0>, <DMatch 000001788C234C10>, <DMatch 000001788C234BF0>, <DMatch 000001788C2349D0>, <DMatch 000001788C234410>, <DMatch 000001788C2348B0>, <DMatch 000001788C234D10>, <DMatch 000001788C269F30>, <DMatch 000001788C269E70>, <DMatch 000001788C269EF0>, <DMatch 000001788C269E30>, <DMatch 000001788C269E90>, <DMatch 000001788C269490>, <DMatch 000001788C269DB0>]
    25
    <class 'list'>
    175.52777099609375
    0
    9

    (3)KnnMatch

    示例代码:

    #暴力特征匹配(Knn)
    import cv2
    import numpy as np
    img1=cv2.imread('./search01.png')
    img2=cv2.imread('./orgin01.png')
    #变成灰度图片
    gray1=cv2.cvtColor(img1,cv2.COLOR_BGR2GRAY)
    gray2=cv2.cvtColor(img2,cv2.COLOR_BGR2GRAY)

    #创建特征检测对象
    sift=cv2.xfeatures2d.SIFT_create()

    #计算描述子
    kp1,des1=sift.detectAndCompute(img1,None)
    kp2,des2=sift.detectAndCompute(img2,None)

    #进行暴力匹配
    bf=cv2.BFMatcher(cv2.NORM_L1)
    #进行匹配
    # match=bf.match(des1,des2)
    #除了match可以进行匹配,还有knnMatch
    #一般k=2
    match=bf.knnMatch(des1,des2,k=2)
    print(match)
    print(len(match))
    print(type(match))
    print(match[0][0].distance)
    #图1的queryIdx和图2的trainIdx对应
    print(match[0][0].queryIdx)
    print(match[0][0].trainIdx)

    #绘制特征匹配
    # result=cv2.drawMatches(img1,kp1,img2,kp2,match,None)
    #专用knnMatch的匹配结果
    result=cv2.drawMatchesKnn(img1,kp1,img2,kp2,match,None)

    cv2.imshow('result',result)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

    print运行结果:

    [[<DMatch 000001788C22B850>, <DMatch 000001788C389A70>], [<DMatch 000001788C389990>, <DMatch 000001788C389F70>], [<DMatch 000001788C389910>, <DMatch 000001788C389FB0>], [<DMatch 000001788C389970>, <DMatch 000001788C3898F0>], [<DMatch 000001788C389930>, <DMatch 000001788C3899B0>], [<DMatch 000001788C389B30>, <DMatch 000001788C389A50>], [<DMatch 000001788C389B70>, <DMatch 000001788C389A10>], [<DMatch 000001788C389AB0>, <DMatch 000001788C389AD0>], [<DMatch 000001788C389F30>, <DMatch 000001788C389A30>], [<DMatch 000001788C389AF0>, <DMatch 000001788C389B10>], [<DMatch 000001788C3899D0>, <DMatch 000001788C389B90>], [<DMatch 000001788C389BB0>, <DMatch 000001788C389BD0>], [<DMatch 000001788C389BF0>, <DMatch 000001788C389C10>], [<DMatch 000001788C389C30>, <DMatch 000001788C389C50>], [<DMatch 000001788C389C70>, <DMatch 000001788C389C90>], [<DMatch 000001788C389CB0>, <DMatch 000001788C389CD0>], [<DMatch 000001788C389CF0>, <DMatch 000001788C389D10>], [<DMatch 000001788C389D30>, <DMatch 000001788C389D50>], [<DMatch 000001788C389D70>, <DMatch 000001788C389D90>], [<DMatch 000001788C389DB0>, <DMatch 000001788C389DD0>], [<DMatch 000001788C389DF0>, <DMatch 000001788C389E10>], [<DMatch 000001788C389E30>, <DMatch 000001788C389E50>], [<DMatch 000001788C389E70>, <DMatch 000001788C389E90>], [<DMatch 000001788C389EB0>, <DMatch 000001788C389ED0>], [<DMatch 000001788C389EF0>, <DMatch 000001788CC715D0>]]
    25
    <class 'list'>
    838.0
    0
    9

    Knn运行结果,发现当match=bf.knnMatch(des1,des2,k=2)中k=2时,出现多对一,的情况如图11.27所示:


    11.27-Knn运行结果(k=2)

    KNN优化(设置0,8倍的distance限制):

    示例代码:

    #暴力特征匹配(Knn)优化
    import cv2
    import numpy as np
    img1=cv2.imread('./search01.png')
    img2=cv2.imread('./orgin01.png')
    #变成灰度图片
    gray1=cv2.cvtColor(img1,cv2.COLOR_BGR2GRAY)
    gray2=cv2.cvtColor(img2,cv2.COLOR_BGR2GRAY)

    #创建特征检测对象
    sift=cv2.xfeatures2d.SIFT_create()

    #计算描述子
    kp1,des1=sift.detectAndCompute(img1,None)
    kp2,des2=sift.detectAndCompute(img2,None)

    #进行暴力匹配
    bf=cv2.BFMatcher(cv2.NORM_L1)
    #进行匹配
    # match=bf.match(des1,des2)
    #除了match可以进行匹配,还有knnMatch
    #一般k=2
    match=bf.knnMatch(des1,des2,k=2)
    print(match)
    print(len(match))
    print(type(match))
    print(match[0][0].distance)
    #图1的queryIdx和图2的trainIdx对应
    print(match[0][0].queryIdx)
    print(match[0][0].trainIdx)

    #绘制特征匹配
    # result=cv2.drawMatches(img1,kp1,img2,kp2,match,None)
    #专用knnMatch的匹配结果
    good=[]
    for m,n in match:
    #设定阈值,距离小于对方距离的0.8倍,我们认为是好的匹配点
    if m.distance<0.8*n.distance:
    good.append(m)

    result=cv2.drawMatchesKnn(img1,kp1,img2,kp2,[good],None)

    cv2.imshow('result',result)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

    KNN优化(设置0,8倍的distance限制),如图11.28所示:


    11.28-KNN优化(设置0,8倍的distance限制)

    （八）FLANN特征匹配

    FLANN是快速最近邻搜索包（Fast_Library_for_Approximate_Nearest_Neighbors）的简称。它是一个对大数据集和高维特征进行最近邻搜索的算法的集合，而且这些算法都已经被优化过了。在面对大数据集是它的效果要好于BFMatcher。

    特征匹配记录下目标图像与待匹配图像的特征点（KeyPoint），并根据特征点集合构造特征量（descriptor），对这个特征量进行比较、筛选，最终得到一个匹配点的映射集合。我们也可以根据这个集合的大小来衡量两幅图片的匹配程度。

    FlannBasedMatcher(index_params)

    index_params字典：匹配算法KDTREE, LSH, SIFT和SURF使用KDTREE算法，OBR使用LSH算法.

    设置示例: index_params=dict(algorithm=cv2.FLANN_INDEX_KDTREE, tree=5)

    FLANN_INDEX_LSH = 6index_params= dict(algorithm = FLANN_INDEX_LSH, table_number = 6, #12 key_size = 12, # 20 multi_probe_level = 1#2)

    search_params字典: 指定KDTREE算法中遍历树的次数.经验值, 如KDTREE设为5, 那么搜索次数设为50.

    search_params = dict(checks=50)

    Flann中除了普通的match方法，还有knnMatch方法.

    多了个参数–k, 表示取欧式距离最近的前k个关键点.

    FLANN用法,示例代码:

    #FLANN
    import cv2
    import numpy as np
    img1=cv2.imread('./search01.png')
    img2=cv2.imread('./orgin01.png')
    #变成灰度图片
    gray1=cv2.cvtColor(img1,cv2.COLOR_BGR2GRAY)
    gray2=cv2.cvtColor(img2,cv2.COLOR_BGR2GRAY)

    #创建特征检测对象
    sift=cv2.xfeatures2d.SIFT_create()

    #计算描述子
    kp1,des1=sift.detectAndCompute(img1,None)
    kp2,des2=sift.detectAndCompute(img2,None)

    #创建FLANN特征匹配对象
    index_params=dict(algorithm=1,tree=5)
    #根据经验,kdtree设置5个tree,那么checks一般设置为50
    search_params=dict(checks=50)
    flann=cv2.FlannBasedMatcher(index_params,search_params)

    matches=flann.match(des1,des2)

    print(len(matches))

    result=cv2.drawMatches(img1,kp1,img2,kp2,matches,None)

    cv2.imshow('result',result)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

    FLANN算法运行结果,如图11.29所示:


    11.29-FLANN算法运行结果

    赞(0)
    未经允许不得转载：171主机测评 » 【OpenCV】(十一)特征检测和匹配
    分享到： 更多 (0)
    标签：

    相关推荐

    评论 抢沙发

    取消

    • 昵称 (必填)
    • 邮箱 (必填)
    • 网址

    热门标签

    #人工智能(59817)#python(20246)#开发语言(16963)#java(15565)#运维(15433)#linux(15015)#大数据(14651)#服务器(13116)#算法(11827)#前端(10976)#网络(9428)#ai(9016)#数据库(8959)#c++(8207)#课程设计(6844)#学习(6819)#机器学习(6741)#区块链(5933)#OpenClaw(5395)#后端(5199)#spring boot(5038)#深度学习(4977)#c语言(4390)#毕业设计(4310)#数据结构(4212)#安全(4115)#docker(3946)#架构(3899)#javascript(3819)#大模型(3679)

    热门文章

    最新文章

    归档

    分类
