摘要：针对STM32串口高波特率下CPU占用率高的问题，提出DMA+空闲中断+消息队列组合方案。DMA负责数据搬运降低CPU负载，空闲中断检测数据包结束，通过消息队列通知任务处理数据。方案实现了硬件自动搬运、实时响应和任务解耦，特别适合FIFO深度较浅的芯片。工作流程包括DMA初始化、自动搬运、空闲中断触发、队列通知和任务处理五个阶段，通过中断服务程序和主任务协同完成高效数据接收与处理。
目录
一、为什么使用这套组合？
二、这个方案的完整工作流
1.准备阶段：
2.数据到来：
3.传输结束：
4.中断触发：
5.任务处理：
三、代码逻辑
1.中断处理函数
2.主任务
一、为什么使用这套组合？
| 方案 | 痛点 |
| 仅用中断 (RXNE) | 每收 1 字节进出一次中断，波特率高了 CPU 占用率暴涨（都在干重复活）。 |
| 仅用 DMA | DMA 像个机器人，只管搬运。它不知道对方发完了没有，无法实现实时处理。 |
| DMA + 空闲中断 (IDLE) | 完美。 数据由 DMA 搬运（省 CPU），对方发完一串后触发空闲中断（保实时性）。 |
| 加入消息队列 (RTOS) | 解耦。 中断只负责发信号，复杂的数据解析交给低优先级任务，防止阻塞系统。 |
在硬件 FIFO 深度较浅的芯片（如 STM32F407 ），FIFO 通常是指通过软件实现的环形缓冲区（Ring Buffer）
二、这个方案的完整工作流
在 STM32F407 上，一个典型的接收流程如下：
1.准备阶段：
开辟一个数组作为 DMA 接收区，开启串口的 DMA 传输和 IDLE 中断。
2.数据到来：
数据直接由 DMA 从串口引脚搬运到内存，CPU 此时可以去处理显示屏、电机控制或其他任务，完全不参与搬运。
3.传输结束：
对方停止发送，串口总线空闲超过特定时间，硬件会自动把 SR 寄存器里的 IDLE 位置 1。
4.中断触发：
5.任务处理：
主任务收到队列消息，从 DMA 缓冲区（或你拷贝出来的 Ring Buffer）里读取并处理。

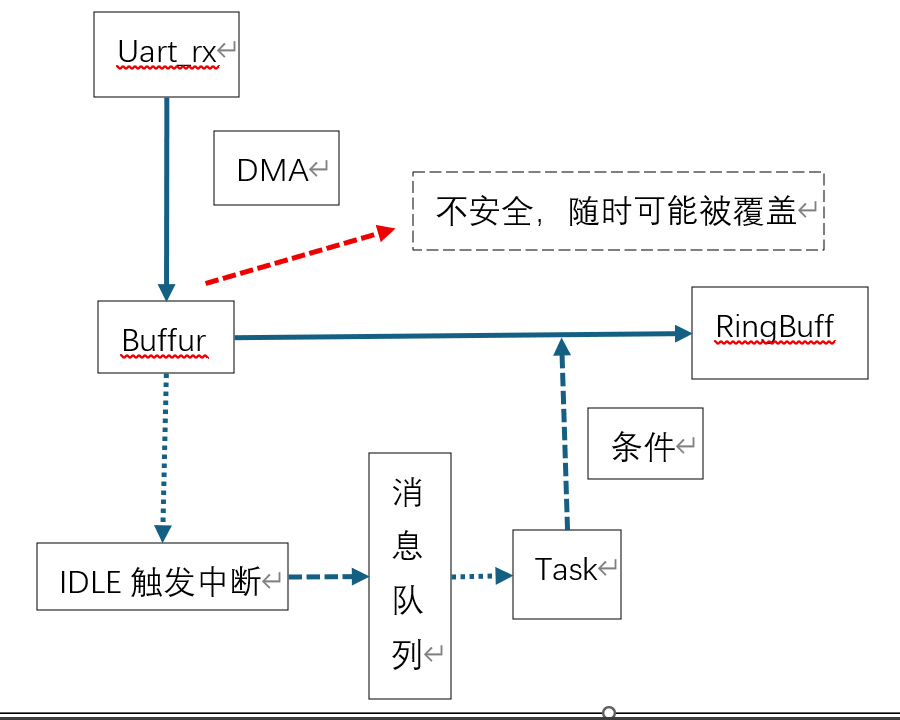

当外部数据传入时，每个接收到的字节都会通过 DMA 自动传输到 rx_buffer 缓冲区。DMA 内部配置的 CNDTR 寄存器在每次数据传输完成后自动递减 1。DMA_BufferSize初始值可以自己设置
三、代码逻辑
1.中断处理函数
void USART1_IRQHandler(void) {
if (USART_GetITStatus(USART1, USART_IT_IDLE) != RESET) {
// 1. 必须软件清除 IDLE 标志位（F4 的规则是读 SR 再读 DR）
volatile uint32_t temp;
temp = USART1->SR;
temp = USART1->DR;
// 2. 停止 DMA 搬运，计算收到了多少字节
// 剩余量 = DMA_GetCurrentMemoryTarget(DMA2_Stream2); // 或是读 CNDTR
// 接收长度 = 总大小 – 剩余大小
uint16_t rx_len = RX_BUF_SIZE – DMA_GetCurrDataCounter(DMA2_Stream2);
// 3. 发送消息队列通知任务
BaseType_t xHigherPriorityTaskWoken = pdFALSE;
// 注意：这里我们可以把长度 rx_len 直接发过去
xQueueSendFromISR(uart_event_queue, &rx_len, &xHigherPriorityTaskWoken);
// 4. 重置 DMA 计数器，准备迎接下一波
DMA_Cmd(DMA2_Stream2, DISABLE);
DMA_SetCurrDataCounter(DMA2_Stream2, RX_BUF_SIZE);
DMA_Cmd(DMA2_Stream2, ENABLE);
portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
}
}
2.主任务
将缓冲区数据存储到比较安全的位置
void vUartTask(void *pvParameters) {
uint16_t packet_len;
while(1) {
// 阻塞等待“门铃”响，拿到的是数据长度
if (xQueueReceive(uart_event_queue, &packet_len, portMAX_DELAY)) {
// 直接处理 rx_buffer 里的前 packet_len 个字节
// 或者将其拷贝到你的 Ring Buffer 进行解析
Parse_Protocol(rx_buffer, packet_len);
}
}
}
