摘要
随着城市机动车保有量爆发式增长，平面停车资源极度紧缺，升降横移式智能立体车库凭借性价比高、空间利用率优成为商用主流方案。本文以西门子S7-1200 PLC为核心控制器，完整拆解智能立体车库控制系统硬件选型、电气设计、逻辑编程、组态监控、联调运维全流程，覆盖I/O分配、梯形图/ST语言编程、安全联锁、故障诊断等核心技术，无保留分享项目源码、电气CAD图纸、调试手册，适配自动化毕设、PLC项目开发、工控实战学习，一站式搞定智能立体车库控制系统设计，在分析了立体车库的框架和运行方式的情况下，设计了一款由PLC控制和触摸屏的升降横移式立体车库。整套系统是以PLC为核心，采用PROFIBUS-DP总线的网络形式，以S7-1200为核心，其他设备作为从站，运用HMI当作人机界面，来帮助用户自我操作，并且可以实时反应车库的状态。车库中的输入输出连接在分布式I/O模块上，将采集到的信号和需要发出的信号通过总线和CPU进行交换。系统的硬件组态，编写程序块的程序，选择变量都在博途中完成，组态硬件的时候，需要确定I/O模块的地址和设置主从站参数，触摸屏程序包括画面的组态，触摸屏和PLC的连接，即变量连接。
一、项目背景与总体设计方案
立体车库系统，是指一种集合了高智能技术、机器人技术、计算机网络等技术为一体的高智能、综合的立体化货物运输系统。停车库是指利用，除了车辆之外其它设备，带有动能的搬运，完成车辆停泊、储存等工作的整个装置。本文主要研究其控制系统。停车难问题是城市发展过程中不可避免的，解决该问题除了通过政策法规，限制路面停车，提高停车场的利用率，倡导使用公共交通出行，增加停车位等方法外，还可以建造机械式立体停车库，充分利用空间优势。因此，运用立体车库解决停车难问题光光有先进的技术是不够的，还应该有政府部门的重视和扶持，加强立法，对车库的建造到运营进行规范化管理。
本系统选定升降横移式立体车库为设计对象，该类型相较垂直循环式、垂直升降式等其他车库，具备空间利用率高、存取车便捷、造价合理的优势。如图：
其整体结构由钢结构框架、载车板、电子控制器、安全防护装置和传动装置组成，钢结构框架承担承重作用，载车板配备防滑定位装置用于车辆停放，电子控制器负责信号采集与处理，安全防护装置包含防坠、警报、急停装置，传动装置由升降和横移电机驱动载车板运动，控制系统以PLC为核心，搭建“PLC+触摸屏+上位机”的控制体系，传感器采集的信号作为数字量输入传给PLC，经CPU处理后通过输出模块驱动继电器、电机、电磁阀等执行机构，同时依托PROFIBUS-DP总线实现设备间的信号交换，系统开发环境选用博途V15软件，整体工作流程围绕用户存车、取车的核心需求，实现车位选择、载车板移动、复位的自动化控制。
二、硬件系统设计与电气选型
2.1、系统硬件设计
围绕控制器、人机交互设备、执行机构、检测元件及电路设计展开，核心控制器选用西门子S7-1200 CPU 1214C DC/DC/DC，该型号自带14路输入和10路输出，通过拓展1个16位输入模块和2个16位输出模块，满足系统27路输入、26路输出的硬件需求；触摸屏选用KTP700 Basic PN立式，实现人机交互与现场操作；执行机构采用三相异步电动机，升降电机选用Y1000L1-4（2.2KW）、横移电机选用Y80M1-4（0.55KW），均采用星三角启动方式降低启动电流。检测元件选用三类传感器，SK7311T限位开关实现车辆停放限位保护，E3F-DS10C4漫反射光电开关检测车位车辆有无及停放到位情况，霍尔式接近开关检测载车板位置和安全挂钩状态，各类传感器按功能布置于载车板边缘、四角及挂钩处，通过高低电平信号实现状态反馈。
2.2、I/O模块地址分配
需要在变量表里对PLC所有的变量进行编排地址，输入地址从I0.0开始到I3.7结束，输入模块是把传感器采集到的信号传给PLC，将传感器信号对应分配至指定输入地址。输出模块及控制模块，执行PLC发出的指令。PLC变量表如图所示：
对应控制电机运动、安全挂钩、声光报警等执行机构；电机控制电路由断路器QF、接触器KM和熔断器FU组成，通过两个KM的通断控制电机正反转，如图：
实现载车板的升降、横移动作，同时完成PLC主电路、控制电路的电气原理图设计及拓展模块的硬件组态，当车库得电运行，断路器QF1闭合电源连通，如果要让载车板左移，需要将KM1闭合，使得电机正转，达到左移的目的。若要让载车板右移，则将KM2闭合，使得电机反转，达到右移的目的。升降电机运用的方法和横移电机相同，都是电机的正反转，只不过方向不同。PLC的电气原理图是由14路输入和10路的输出外加以太网接口和电源组成的，其中，14路输入包括三种传感器的符号，10路输出的话是不同的KM去带动不同的电机完成正反转。如图：
三、PLC程序开发与调试运行
工业自动化控制系统落地的核心环节是程序，是将抽象的控制需求转化为可执行的设备动作，并最终实现生产设备安全、稳定、高效自动化运行的完整工程过程，该过程紧密结合电气控制原理、软件编程逻辑与现场实操技术，覆盖从前期规划到后期运维的全生命周期。在正式开展程序编写前，必须完成严谨的前期准备工作，精准界定工艺逻辑，如顺序联动控制、设备间逻辑联锁、定时与计数控制、温度压力流量等模拟量闭环调节等核心要求，同时确定手动/自动切换模式、急停优先保护、故障声光报警、数据通讯传输、人机界面交互等辅助控制功能，严格遵循工业安全规范，设计急停优先、电机过载保护、设备动作互锁、异常工况自动停机等安全逻辑，这是程序开发的根本依据。由于PLC有记忆功能，为了避免故障的产生，需要每次在运行前先进行一次初始化，确保车库系统安全运行。我们要在PLC中设置初始化模块，主程序设计模块，位置检测、停车检测、挂钩到位检测、车辆停放安全检测模块，如图：
然后我们进行自动控制取车、选车位、车位已用、无车可取的模块，如图

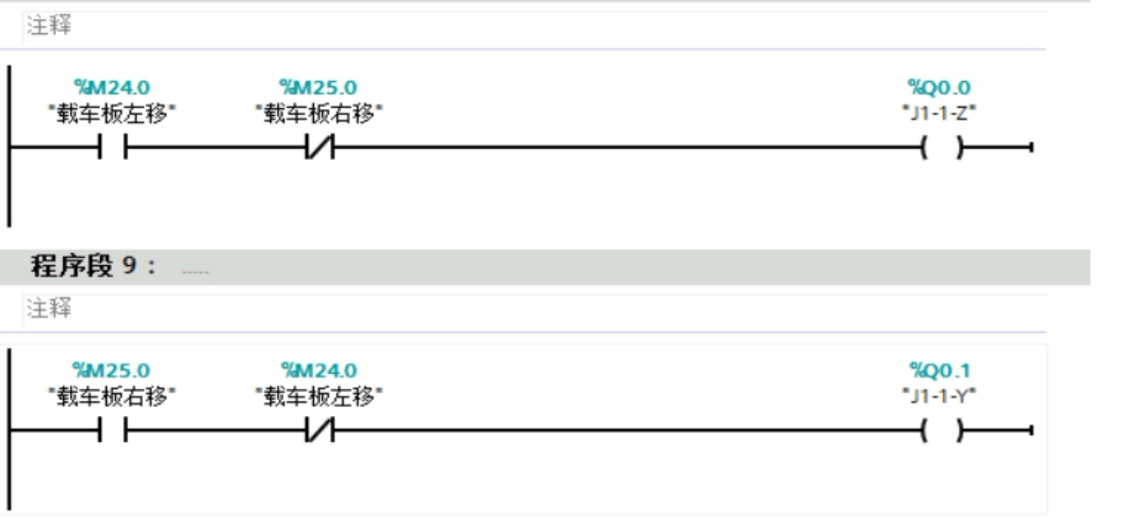

然后另外我们设计手动控制安全挂钩控制，同时进行电机控制进行互锁，可以保护通电造成机械故障，如图：
编写过程中需覆盖所有核心控制逻辑，首先编写初始化程序，实现PLC上电后寄存器复位、计数器清零、设备初始状态设定等功能，避免开机异常；其次编写手动控制程序，支持单按钮、单设备的独立动作控制，为后续单点调试提供基础；自动顺序程序则严格按照生产工艺时序，编写步进、顺控逻辑，实现设备全自动联动运行；联锁保护程序是核心安全环节，通过逻辑设计实现正反转互锁、安全门开启停机、设备限位保护等功能，杜绝误操作引发的事故；模拟量处理程序负责完成传感器工程量转换、PID闭环调节，实现温度、压力、液位等参数的精准控制；报警与故障程序实时采集故障信号，记录故障代码与发生时间，触发现场声光报警与人机界面提示；通讯程序则实现PLC与触摸屏、变频器、伺服驱动器、上位机之间的数据交互。同时，编程过程需严格遵守规范，为每段逻辑、每个点位添加完整功能注释，统一地址命名规则，杜绝地址悬空与重复使用，精简冗余逻辑，缩短PLC扫描周期，提升程序运行效率。程序编写完成后，无需接入现场硬件，即可通过编程软件开展离线仿真调试，这是提前排查逻辑漏洞的关键环节。
下一步我们启动软件仿真模式，搭建虚拟PLC运行环境，有初始化界面、待机界面、选择界面、控制界面，如图：
通过强制输入DI、AI信号的方式，模拟现场传感器、按钮的动作，实时观察程序运行后DO、AO输出信号是否符合控制预期，逐一测试手动/自动模式切换、设备联锁、急停触发、故障报警等核心逻辑，精准定位时序错误、互锁失效、输出误动作等软件逻辑问题，反复修正优化，确保程序逻辑无漏洞后，再准备将程序下载至实物PLC，大幅减少现场调试的故障隐患。
四、项目总结与展望
首先是对立体车库的认识进行分析，并结合社会发展趋势，来决定出未来立体车库的走向，结合车库的优点，需要达到系统的功能要求，同时对输入输出模块进行分析，对I/O地址分配，对控制回路和主电路的设计；结合 PLC控制系统的设计方案，选定硬件，并对PLC，触摸屏，传感器进行简要概述，并对I/O模块进行分配，并设计车库的接线；配合系统硬件设计及功能需求，实现软件部分的设计，对系统进行组态；然后结合程序控制流程，编写PLC程序；接着依次对触控系统和进行画面设计和编辑；在系统硬件、软件设计结束后，需要进行仿真调试，一来可以验证系统的可行性，二来能够保证系统能够合理、安全、可靠。
面向智慧城市与智能制造发展趋势，该立体车库控制系统仍有广阔的升级空间。未来可结合数字孪生技术搭建车库虚拟模型，实现全流程虚拟调试与运行状态实时映射，降低现场调试与运维成本；引入AI路径优化算法，动态分配库位、规划最优存取轨迹，进一步缩短等待时间、提升设备运行效率；依托5G与物联网技术，接入云端管理平台，实现远程监控、故障预警、在线程序更新与多车库统一调度，打造无人化、少人化运维模式；同时可集成新能源汽车自动充电、车位预约、无感支付等功能，形成“停车+充电+管理”一体化解决方案，适配现代城市智慧交通与绿色出行需求，随着控制算法、通讯技术与安全标准的持续升级，基于S7-1200的立体车库系统将向更高精度、更高智能、更高可靠性方向发展，为缓解城市停车难题、推动静态交通智能化转型提供更成熟、更通用的技术方案。
非常感谢大家看到这里，如果有需要源码和仿真可以私信给我，同时如果有需要改进的地方也希望大家可以在评论区提出来，希望我们共同进步！
