高精度应变测试仪技术应用方案分析

一、产品简介：

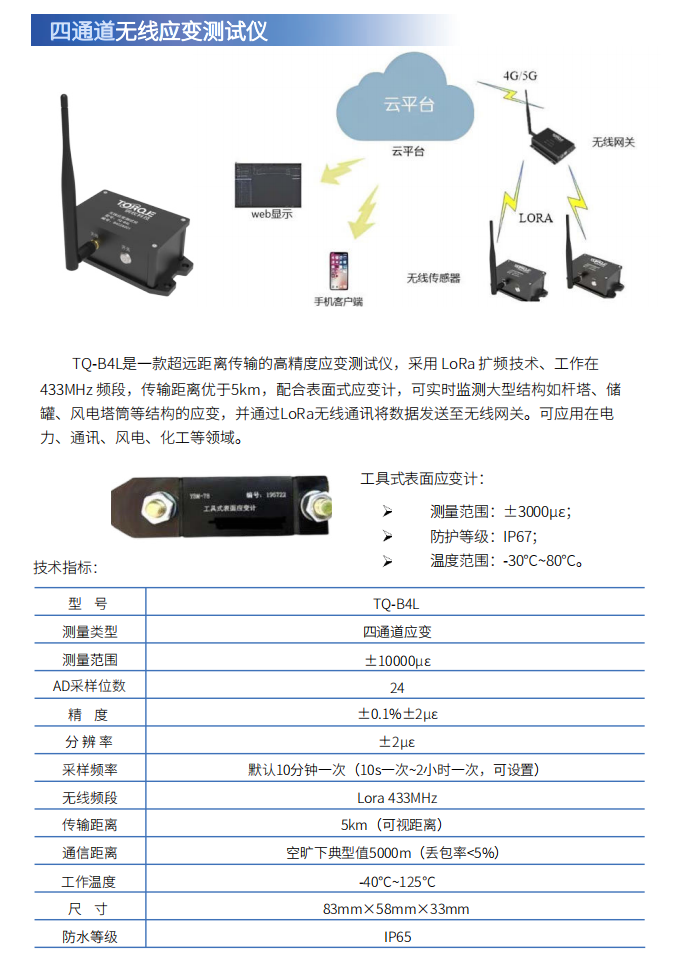

TQ-B4L 四通道高精度应变测试仪是一款专为大型结构长期健康监测打造的超远距离无线采集终端，凭借 24 位 AD 高精度采样、±10000με 宽量程、5km LoRa 超远传输及 IP65 工业级防护，成功解决了电力杆塔、风电塔筒、化工储罐等大型结构监测中 “布线难、传输远、环境恶劣” 的行业痛点，已在新能源、电力、化工等领域完成数项相关验证，为结构安全评估与寿命预测提供了高可靠的无线解决方案。

二、核心技术理论

1. 24 位高精度应变采集技术

基于惠斯通电桥原理，搭配24位高速 AD 采集模块与低噪声信号调理电路，实现 ±0.1% 示值精度、±2με超高分辨率，可精准捕捉大型结构在风载、沉降、温度变化下的微应变（< 10με）;内置温度补偿算法，抵消环境温度对应变片的影响，保障复杂场景下的测量稳定性。

2. LoRa 超远距离无线技术

采用 LoRa 扩频技术，工作在433MHz 工业免费频段，通过线性扩频调制实现5km 可视距离稳定传输，丢包率 < 5%；相比传统 2.4GHz 无线技术，LoRa 具备更强的绕射能力与抗干扰性，可穿透杆塔、储罐等金属 / 混凝土结构，适配大型结构的分布式监测需求。

3. 云端协同与智能监测架构

• 边缘预处理：测试仪本地完成应变有效值、温度补偿等特征提取，仅上传关键数据，降低云端带宽占用；支持 10 分钟～2 小时可调采样间隔，低功耗模式下续航可达 1 年。
• 云端智能分析：数据通过无线网关经 4G/5G 上传至云平台，结合 AI 算法实现结构健康评估、沉降趋势预测与异常预警；支持 web 端、手机客户端实时查看数据，形成 “感知 – 传输 – 分析 – 预警” 的全链路闭环。

4. 工业级高可靠设计

• 环境适应性：IP65 防水防尘等级，-40℃~125℃超宽温设计，可适应海上高盐雾、化工腐蚀、野外极端温度等恶劣环境。
• 部署灵活性：83mm×58mm×33mm 微型体积，支持表面式应变计快速粘贴，无需破坏结构本体，部署时间缩短 80%。

三、相关技术案例解析

案例1：陆上风电塔长期应变监测（新能源领域）

测试需求

某风电运营商需对 50 台 3MW 陆上风机塔筒进行长期应变监测，评估风载下的结构疲劳寿命。传统有线方案布线需高空作业，维护成本高，且无法适应塔筒100米高度的远距离传输需求。

方案合理性评估

• 塔筒高度 100 米，LoRa 5km 传输距离可轻松覆盖，网关部署于塔筒底部即可实现稳定通讯；
• 塔筒表面温度 – 30℃~60℃，设备 – 40℃~125℃宽温设计完全适配；
• 24 位 AD 采样精度可捕捉风载下的微应变（＜50με），满足疲劳评估需求。

解决方案

部署TQ-B4L 四通道高精度应变测试仪，在塔筒底部、中部、顶部等 4 个关键测点粘贴表面式应变计，配置1小时采样间隔，数据通过 LoRa 传输至底部网关，经 4G 同步至云端平台。

应用成效

• 超远传输：5km LoRa 通讯避免了高空布线，部署时间缩短 70%，维护成本降低 60%；
• 高精度监测：±2με 分辨率精准捕捉风载下的应变波动，结合云端 AI 算法识别出 3 台塔筒的螺栓松动故障，提前安排维保；
• 长期稳定：连续运行 18 个月，数据传输零丢包，IP65 防护抵御了野外风沙与极端温度。

案例2：高压输电杆塔应力监测（电力领域）

测试需求

某电网公司需对 100 基 500kV 输电杆塔进行应力监测，评估覆冰、大风下的结构可靠性。传统有线方案需开挖电缆沟，施工难度大，且无法适应山区杆塔的分散布局。

方案合理性评估

• 山区杆塔间距 2~3km，LoRa 5km 传输距离可实现单网关覆盖多基杆塔；
• 杆塔表面温度 – 40℃~50℃，设备宽温设计完全适配；
• 10 分钟采样间隔可及时捕捉覆冰导致的应力突变，满足预警需求。

解决方案

采用TQ-B4L 四通道高精度应变测试仪，在每基杆塔的 4 个主材节点粘贴应变计，配置10 分钟采样间隔，数据通过 LoRa 传输至山区网关， 经5G同步至电网监控中心。

应用成效

• 分布式监测：单网关覆盖 5 基杆塔，减少了网关部署数量，成本降低 40%；
• 覆冰预警：通过应变突变阈值（＞500με）触发预警，成功避免了 2 次覆冰导致的杆塔倾斜事故；
• 云端协同：监控中心实时查看全线路应力状态，故障响应时间从 24 小时缩短至 1 小时。

案例3：大型化工储罐沉降应变监测（化工领域）

测试需求

某化工企业需对 10 台 10 万 m³ 液化石油气储罐进行沉降应变监测，评估地基沉降对储罐结构的影响。传统有线方案易被化工腐蚀介质破坏，且无法实现储罐周边 500 米范围的分布式监测。

方案合理性评估

• 储罐直径 80 米，LoRa 5km 传输距离可覆盖周边监测区域，网关部署于储罐控制室即可；
• 化工环境存在腐蚀与高温（最高 60℃），IP65 防护与宽温设计完全适配；
• 24 位 AD 采样精度可捕捉沉降导致的微应变（＜20με），满足沉降评估需求。

解决方案

使用TQ-B4L 四通道高精度应变测试仪，在储罐底部 4 个支撑脚粘贴应变计，配置30 分钟采样间隔，数据通过 LoRa 传输至控制室网关，同步至企业云平台。

应用成效

• 抗腐蚀防护：IP65 防水防尘设计抵御了化工腐蚀介质，连续运行 12 个月无设备损坏；
• 沉降预警：通过应变累积趋势预测地基沉降速率，提前预警 2 台储罐的不均匀沉降，避免了结构开裂风险；
• 数据安全：本地缓存 + 云端备份，网络中断时仍可保障数据完整，恢复后自动补传。
