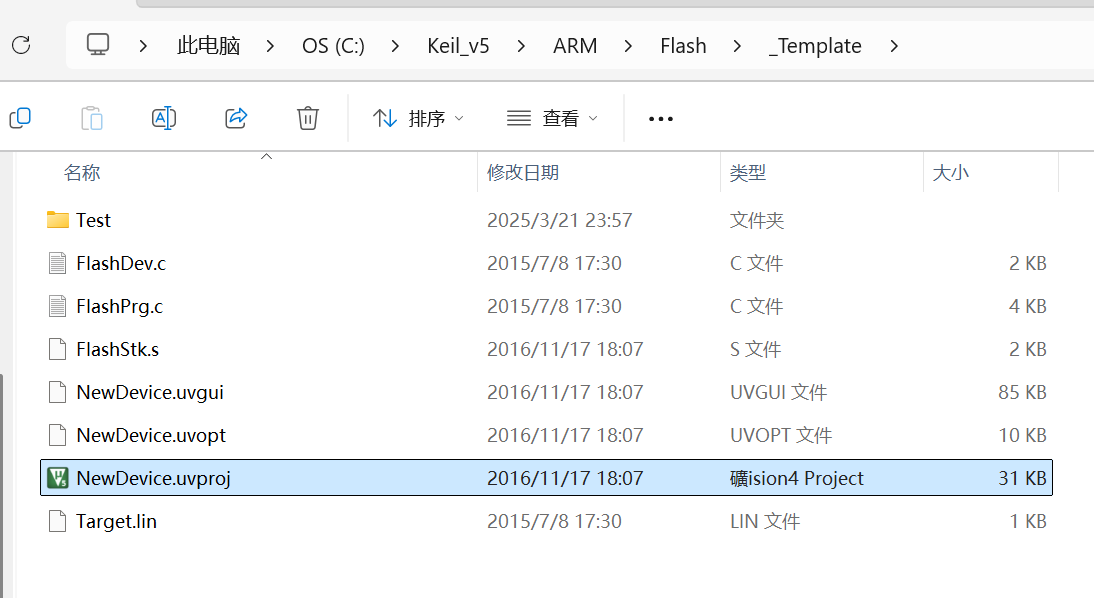

一、FLM下载算法模板文件路径：在你安装mdk软件的arm/flash目录下，例如：
C:\\Keil_v5\\ARM\\Flash\\_Template
这两个工程是 **“FLASH 算法工程” 与 “算法测试工程”** 的关系，核心区别在于定位、用途和代码结构：

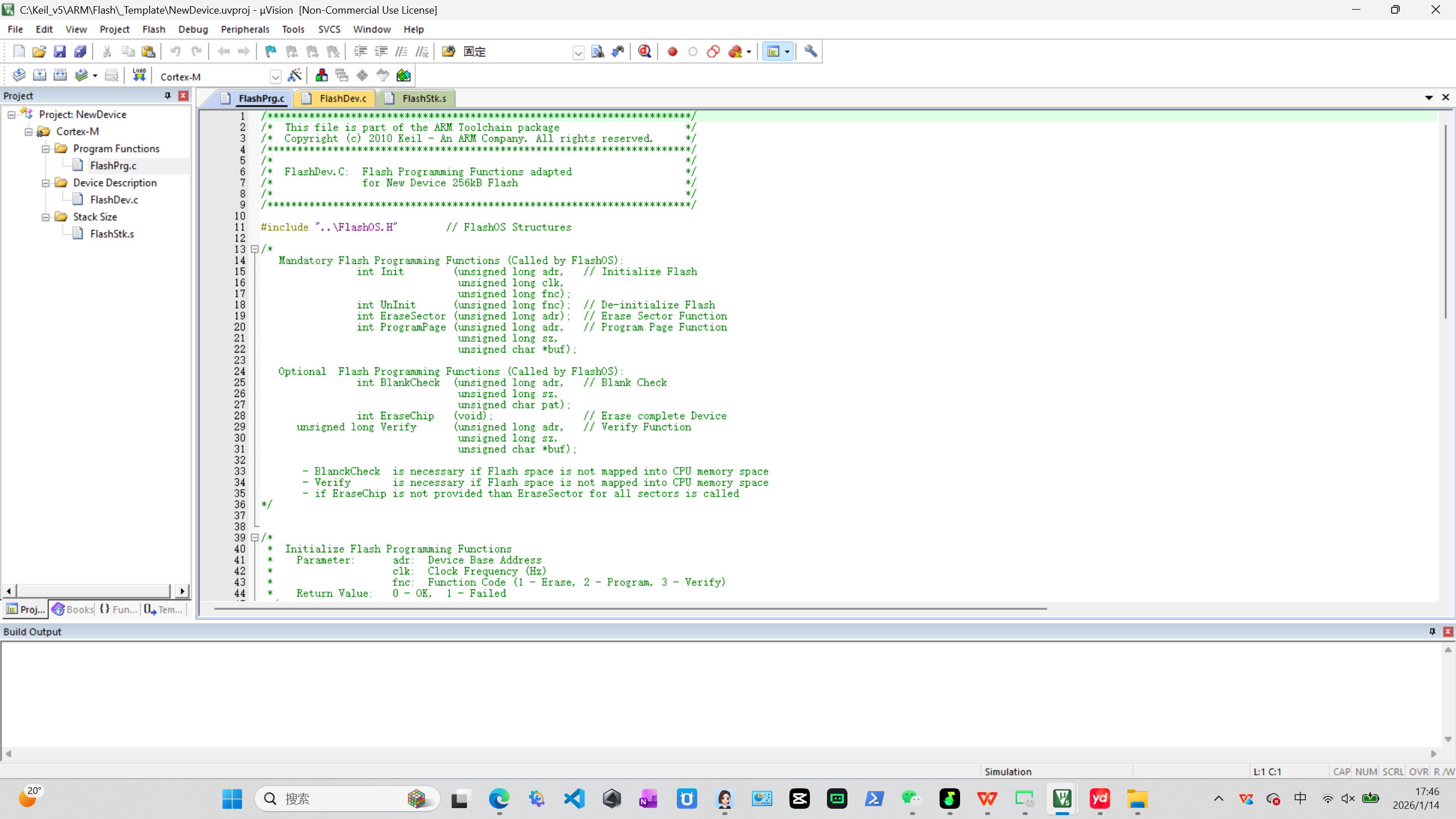

一、主目录工程（_Template下的NewDevice.uvproj）
| 定位 | FLASH 算法工程（生成 FLM 文件的核心工程） |
| 用途 | 编译生成.flm格式的 FLASH 下载算法文件，供 Keil 烧录时调用 |
| 代码结构 | 仅包含 FLASH 算法必需的文件：- FlashDev.c（设备参数）- FlashPrg.c（擦写 / 编程逻辑）- FlashStk.s（栈初始化，确保算法在 RAM 运行） |
| 输出产物 | .flm文件（Keil 专用的下载算法） |

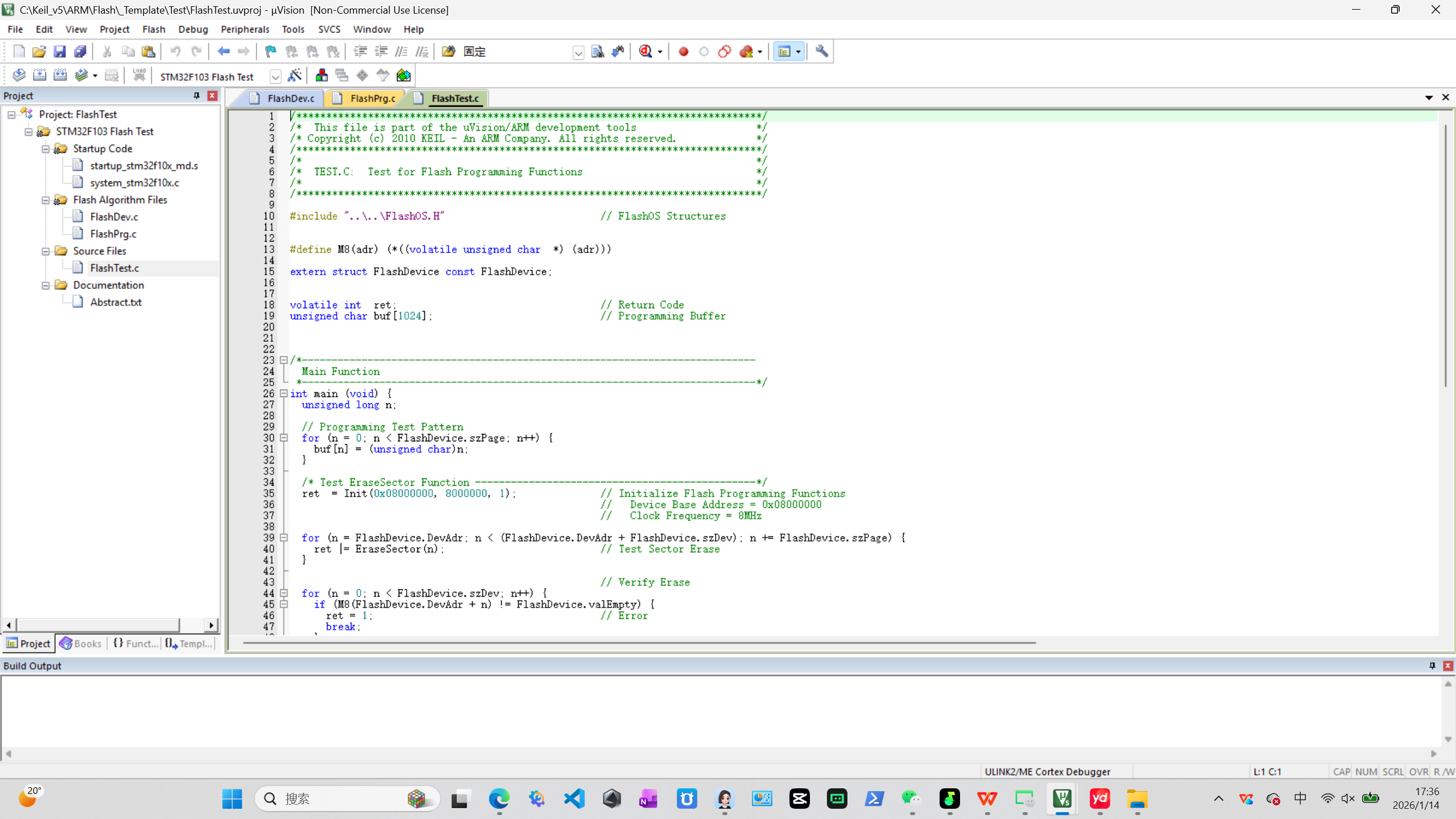

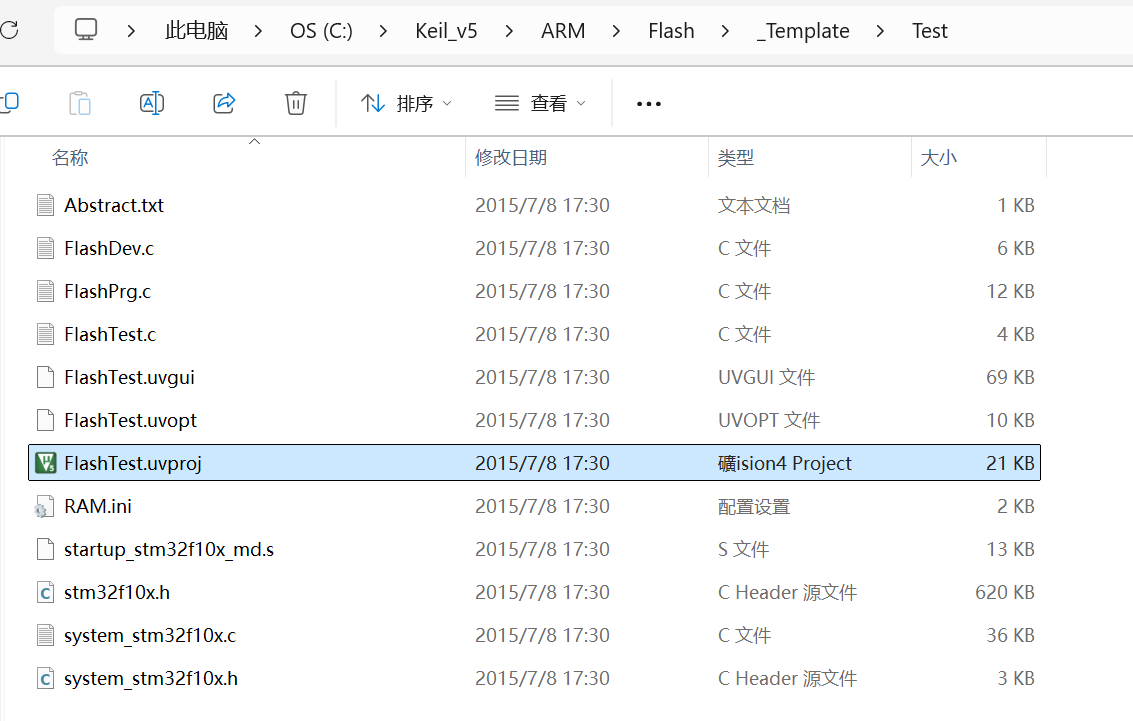

二、Test 子目录工程（Test下的FlashTest.uvproj）
| 定位 | FLASH 算法测试工程（验证 FLM 算法正确性的工程） |
| 用途 | 运行在开发板上，测试主目录工程中FlashPrg.c的擦除、编程功能是否正常，避免 FLM 直接烧录时出错 |
| 代码结构 | 包含完整的芯片运行环境：- 启动文件（startup_stm32f10x_md.s）- 芯片底层驱动（system_stm32f10x.c）- 测试代码（FlashTest.c，调用算法接口做全流程测试） |
| 输出产物 | .axf/.hex文件（可下载到开发板运行的测试程序） |
三、关键区别总结
| 目标 | 生成 FLM 算法 | 验证 FLM 算法 |
| 运行位置 | 编译后生成 FLM，不直接运行 | 下载到开发板硬件运行 |
| 代码依赖 | 仅依赖 FLASH 擦写逻辑 | 依赖芯片底层驱动 + FLASH 算法逻辑 |
| 产物用途 | 供 Keil 烧录时选择 | 测试算法功能是否正常 |
简单说：主目录工程是 “生产 FLM 的工厂”，Test 子目录工程是 “检验 FLM 质量的质检站”—— 先在 Test 工程中验证算法正确，再用主目录工程生成的 FLM 做实际烧录。
二、根据模板生成自己的FLM下载算法
要基于这个NewDevice.uvproj模板工程制作自己的 FLM，需按 “模板修改→核心代码实现→编译转换” 的流程操作，以下是具体步骤：
步骤 1：准备工作
步骤 2：修改工程基础配置
- Device选项卡：选择你的目标芯片（如 STM32F407），匹配芯片内核；
- Output选项卡：修改 “Name of Executable” 为你的 FLASH 名称（如MySPI_Flash），取消 “Create HEX File”；
- User选项卡：确保 “Run #1” 勾选，指令为fromelf –bin -o "$L@L.flm" "#L"（用于将 AXF 转为 FLM）。
步骤 3：填充核心文件
3.1 配置FlashDev.c（设备参数）
打开FlashDev.c，修改FlashDevice结构体（以 “256KB SPI FLASH” 为例）：
struct FLASH_DEVICE const FlashDevice = {
FLASH_DRV_VERS, // 算法版本，默认即可
"My 256KB SPI Flash", // FLASH名称（Keil烧录界面显示）
EXT_FLASH, // 片外FLASH（片内填INT_FLASH）
0x80000000, // FLASH映射地址（芯片SPI映射地址）
0x40000, // FLASH总大小（256KB = 0x40000）
256, // 写入页大小（单次写256字节）
0, // 保留参数，填0
0xFF, // FLASH擦除后默认值（多数为0xFF）
100, // 编程超时时间（ms）
2000, // 擦除超时时间（ms）
// 扇区分布（假设256KB FLASH按4KB分扇区）
0x1000, 64, // 扇区大小0x1000(4KB)，共64个
SECTOR_END_MARKER // 扇区标记结束
};
3.2 实现FlashPrg.c（算法逻辑）
打开FlashPrg.c，补充 Keil 要求的5 个必选函数（以 SPI FLASH 为例）：
#include "FlashOS.h"
#include "SPI_Driver.h" // 自己实现的SPI驱动头文件
// 1. 初始化FLASH（配置SPI、解锁FLASH）
int Init (unsigned long adr, unsigned long clk, unsigned long fnc) {
SPI_Init(); // 初始化SPI总线（引脚、时钟）
SPI_WriteEnable(); // 发送“写使能”指令（如0x06）
return 0; // 0=成功，非0=失败
}
// 2. 反初始化FLASH（加锁、关闭SPI）
int UnInit (unsigned long fnc) {
SPI_WriteDisable(); // 发送“写禁止”指令（如0x04）
SPI_DeInit(); // 关闭SPI总线
return 0;
}
// 3. 擦除指定扇区
int EraseSector (unsigned long adr) {
SPI_WriteEnable();
SPI_SendCmd(0x20, adr); // 发送“扇区擦除”指令（如0x20）+ 扇区地址
SPI_WaitBusy(); // 等待FLASH忙状态结束
return 0;
}
// 4. 写入数据到FLASH
int ProgramPage (unsigned long adr, unsigned long sz, unsigned char *buf) {
SPI_WriteEnable();
SPI_PageWrite(0x02, adr, sz, buf); // 发送“页写”指令（如0x02）+ 地址+数据
SPI_WaitBusy();
return 0;
}
// 5. 擦除整片FLASH（可选，可留空或实现）
int EraseChip (void) {
SPI_WriteEnable();
SPI_SendCmd(0x60); // 发送“整片擦除”指令（如0x60）
SPI_WaitBusy();
return 0;
}
- 需补充SPI_Driver.c：实现 SPI 初始化、指令发送、忙等待等基础功能；
- 函数返回值必须严格：0表示成功，非 0 表示失败。
步骤 4：编译生成 FLM
- MySPI_Flash.axf（编译后的算法文件）；
- MySPI_Flash.flm（自动转换的 FLM 下载算法，即最终产物）。
步骤 5：验证 FLM（可选但推荐）
- 验证Init/EraseSector/ProgramPage的返回值是否为 0；
- 验证写入的数据与读取数据是否一致，确保算法正确。
步骤 6：在实际工程中使用 FLM
关键注意事项
通过以上步骤，即可基于模板工程生成适配自己硬件的 FLM 下载算法。
三、如何自定义名字和改后缀名为FLM
FLM 不是普通工程的 AXF 直接转换的，而是 FLASH 算法工程编译出的 AXF，按 Keil 规范转换而来—— 核心是 “AXF 的来源”，而非单纯的格式转换。
关键区分：普通 AXF vs FLASH 算法 AXF
| 代码内容 | 业务逻辑（如 GPIO、串口、应用功能） | 仅包含 FLASH 擦写 / 编程核心函数（Init/Erase/Program） |
| 运行方式 | 烧录到 FLASH 中运行 | 加载到 RAM 中运行（位置无关代码） |
| 转换为 FLM 的有效性 | 转换后 Keil 无法识别（无核心接口） | 转换后可被 Keil 识别为下载算法 |

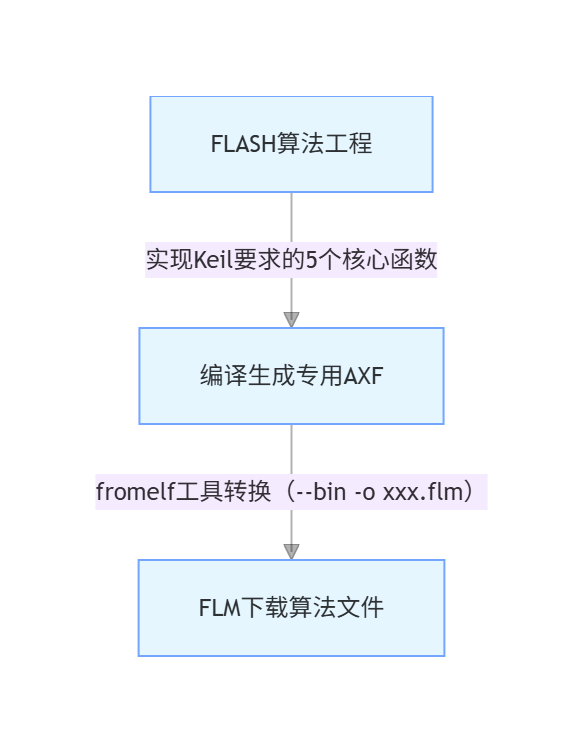

具体过程（FLM 的生成链路）
简单说：
总结
你想知道如何让专门的 FLASH 算法工程输出.flm后缀的文件，核心是通过 Keil 工程的输出配置 + 链接脚本来实现，我会一步步告诉你具体操作（这是生成.flm文件的标准流程）：
一、核心前提
先明确：.flm本质是 Keil 专用的 FLASH 编程算法二进制文件，不是直接改后缀名，而是通过工程配置让 Keil 编译输出该格式，且工程必须是FLASH 算法工程（而非普通应用工程）。
二、具体配置步骤（关键）
1. 新建 / 准备 FLASH 算法工程
- 按你之前看的文档，先在..\\ARM\\FLASH下新建子文件夹，复制现有 FLASH 算法工程（如LPC_IAP_256）作为模板；
- 打开模板工程（如LPC_IAP_256.UV2），先适配你的芯片型号。

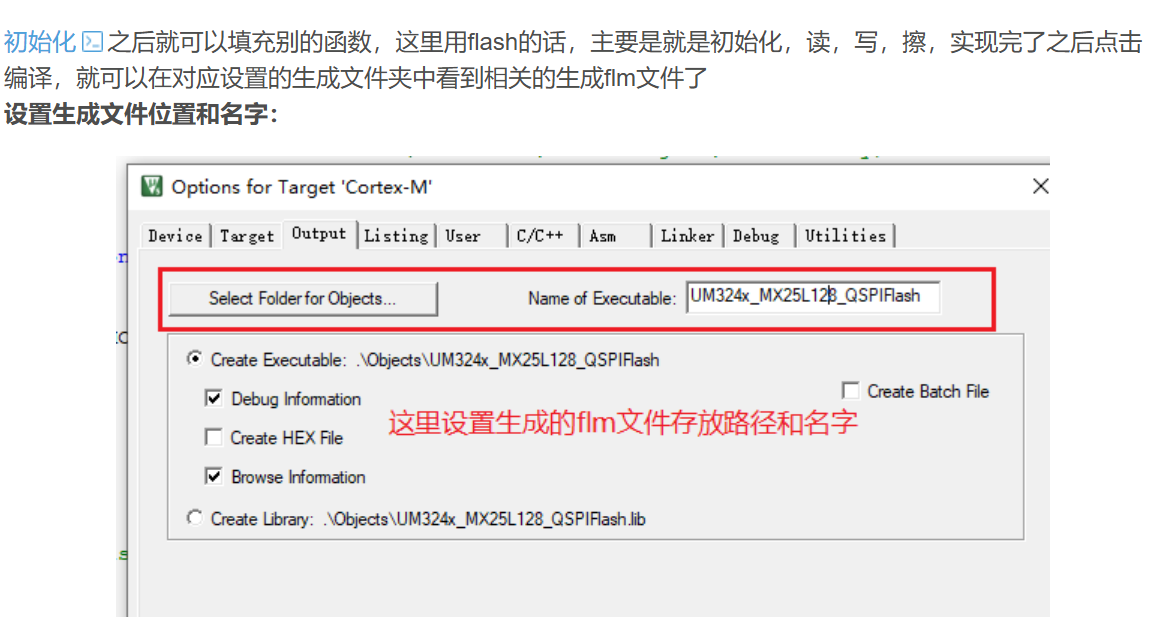

2. 修改工程输出配置（核心步骤）
- 取消Create HEX File（不需要生成 hex）；
- 确保Debug Information勾选（FLASH 算法需要调试信息）；
- 勾选Run #1，并输入指令： fromelf –bin -o "$L@L.flm" "#L"
- 指令含义：fromelf是 Keil 自带的二进制转换工具，将编译后的.axf文件转换为.flm格式（$L@L.flm表示输出和工程同名的.flm 文件）。
3. 配置链接脚本（保证算法文件格式正确）
- FLASH 算法工程的链接脚本（.sct）需按 Keil 规范编写：
- 代码段（Code）需放在0x00000000起始地址；
- 数据段（Data）需放在 RAM 地址（如0x20000000）；
- 确保算法代码是位置无关代码（PIC），能在 RAM 中运行（FLASH 编程算法需先加载到 RAM 再执行）。
4. 编译工程生成.flm 文件
- 点击 Keil 的Rebuild编译工程：
- Keil 先编译生成.axf可执行文件；
- 自动执行fromelf指令，将.axf转换为.flm文件；
- .flm文件会出现在你指定的Objects文件夹中（和.axf同目录）。

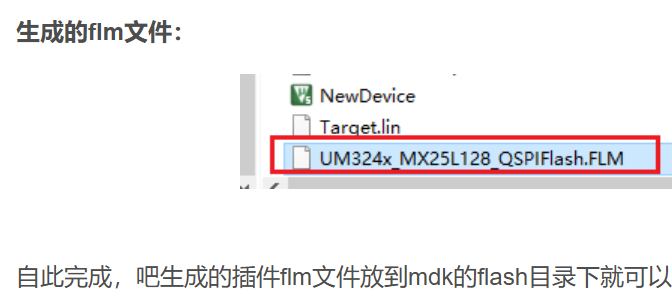

三、验证是否生成成功
- 编译完成后，打开工程的Objects文件夹，能看到和工程同名的.flm文件（如MX25L128.flm）；
- 将该.flm文件添加到 Keil 的Flash Download配置中，可用于对应芯片的 FLASH 烧录测试。
四、关键注意事项
总结
参考资料：
https://blog.csdn.net/wuhenyouyuyouyu/article/details/127898908?fromshare=blogdetail&sharetype=blogdetail&sharerId=127898908&sharerefer=PC&sharesource=2401_82762455&sharefrom=from_link
