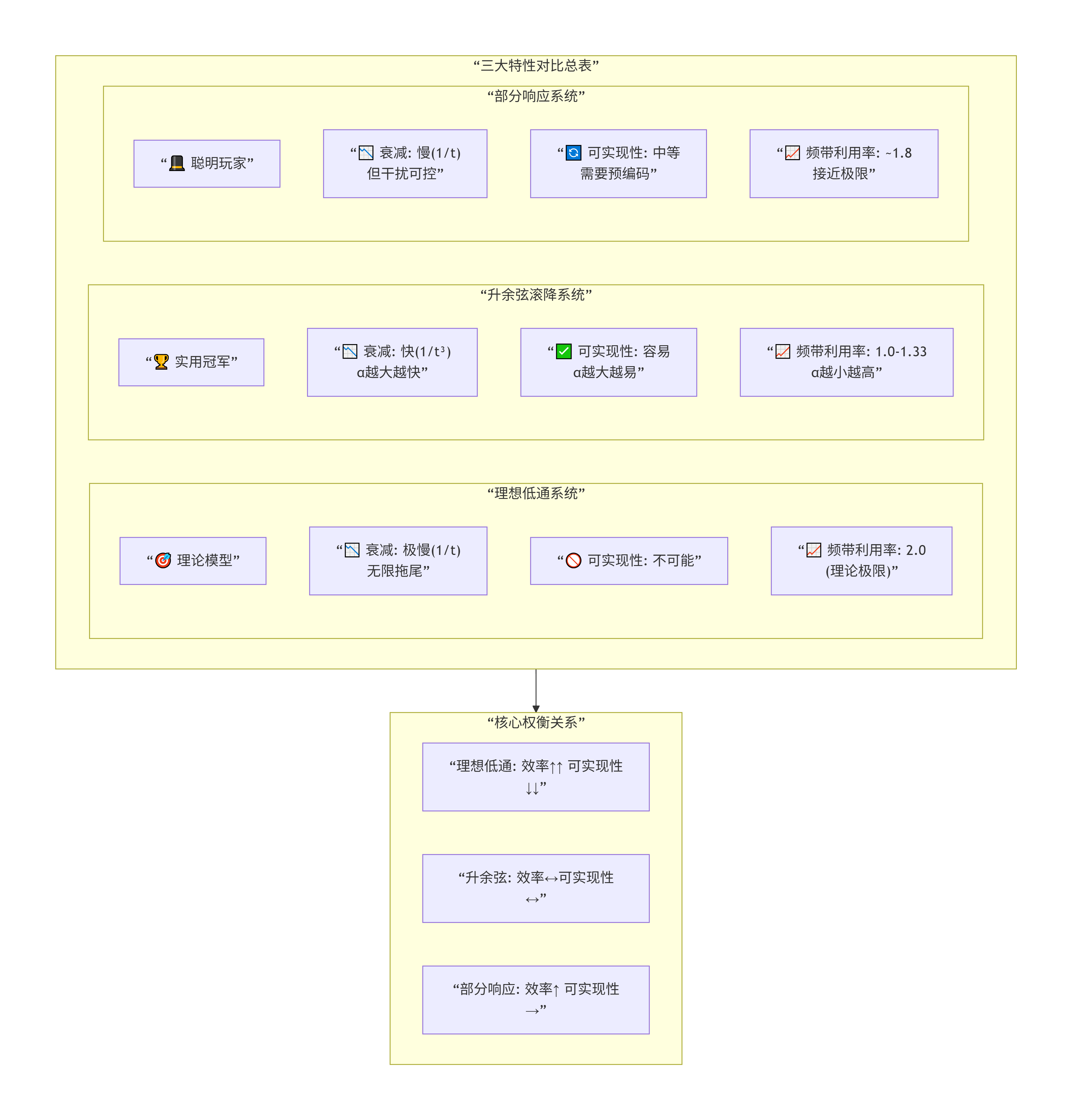

详细特性对比表

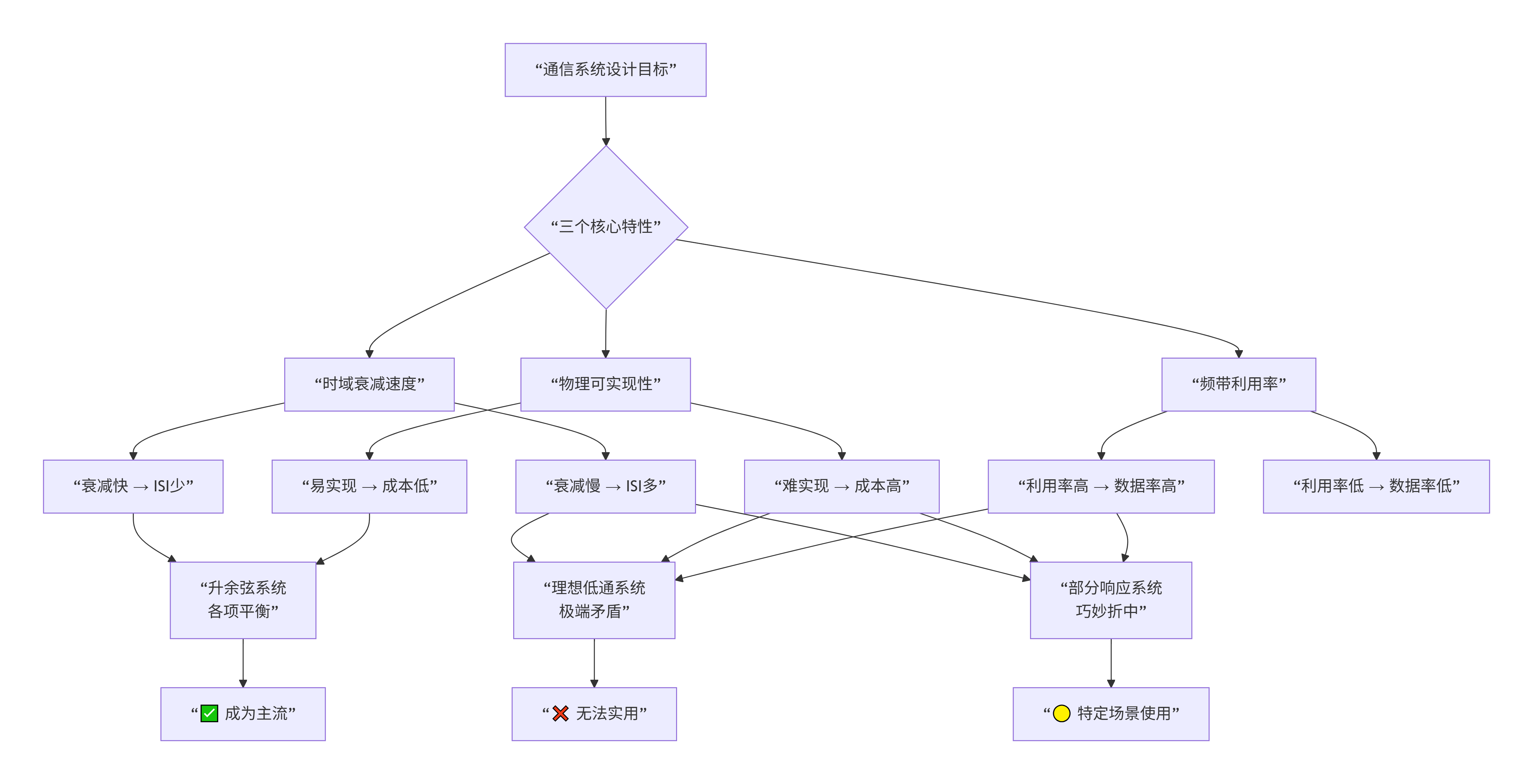

三大特性的相互制约关系

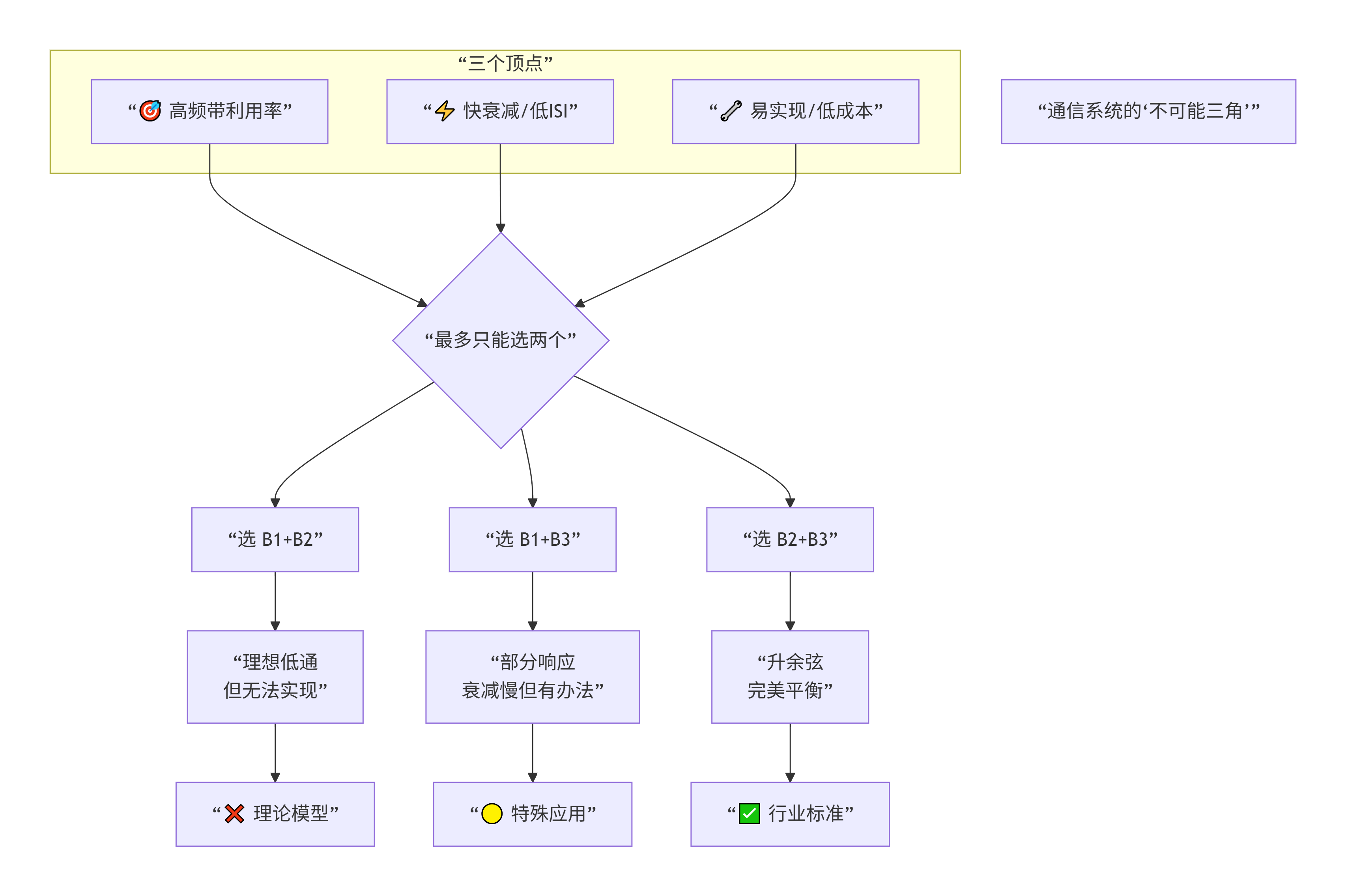

特性权衡的"不可能三角"
具体数据对比表
| 时域衰减速度 | 极慢 ∼1/t∼1/t 拖尾无限长 |
快 ∼1/t3∼1/t3 拖尾有限 |
慢 ∼1/t∼1/t 但干扰可控 |
| 物理可实现性 | 不可能 需要无限陡峭滤波器 |
容易 滤波器容易实现 |
中等 需要预编码/解码电路 |
| 频带利用率 | 2.0 Baud/Hz (理论极限) |
1.33 Baud/Hz (α=0.5时) |
~1.8 Baud/Hz (接近极限) |
| 对定时要求 | 极其苛刻 误差<1% |
宽松 误差可达10-20% |
较宽松 误差可达5-10% |
| 主要优点 | 理论效率最高 | 实现简单可靠 | 效率高且可实现 |
| 主要缺点 | 无法实现 | 效率较低 | 有差错传播 |
| 现实地位 | 理论参考线 | 行业标准 | 小众技术 |
工程选择的决策逻辑
记住这个"特性天平"
想象一个天平：
-
左盘：时域衰减速度 + 物理可实现性
-
右盘：频带利用率
三种系统的选择：
理想低通：右盘压倒性重 → 效率极高，但其他两项极差
升余弦：左盘稍重 → 可靠易实现，但效率稍低
部分响应：基本平衡 → 用技巧让右盘增重同时不让左盘太轻
终极总结
| 理想低通 | "完美的理论，残酷的现实" 频带利用率⭐⭐⭐⭐⭐ 可实现性⭐ 衰减速度⭐ |
⭐⭐ |
| 升余弦 | "可靠的伙伴，明智的选择" 频带利用率⭐⭐⭐ 可实现性⭐⭐⭐⭐⭐ 衰减速度⭐⭐⭐⭐⭐ |
⭐⭐⭐⭐⭐ |
| 部分响应 | "聪明的捷径，有代价的高效" 频带利用率⭐⭐⭐⭐ 可实现性⭐⭐⭐ 衰减速度⭐⭐ |
⭐⭐⭐ |
工程师的选择：
要完美理论 → 看理想低通
要实际工程 → 用升余弦
要效率极致 → 考虑部分响应
这三种系统代表了通信工程中永恒的权衡：效率、可实现性、性能，三者不可兼得，你必须做出选择。
时域波形 → 你听到的音乐
-
是什么：声音随时间变化的波形
-
特点：能看到何时声音大、何时声音小、持续多久
-
例子：钢琴家演奏时，你听到的连续起伏的声音
频域波形 → 你看的乐谱
-
是什么：声音由哪些频率成分组成
-
特点：能看到有什么音高（频率）、多响亮（幅度）、音色如何（相位）
-
例子：乐谱上的音符，告诉你这首曲子用了C、D、E等音
关键：时域和频域是同一件事物的两种看法，就像一个人可以拍照片（时域）也可以做DNA分析（频域）。
时域⇋频域的对应关系（重要！）
生活类比理解
理想低通
-
时域：像敲大钟 → 余音悠长（拖尾长）
-
频域：像纯净水 → 只有一种成分（带宽窄）
升余弦
-
时域：像拍巴掌 → 干脆利落（衰减快）
-
频域：像鸡尾酒 → 混合但有序（有滚降）
部分响应
-
时域：像打手鼓 → 咚·哒两下（双脉冲）
-
频域：像和声 → 两个音协和（余弦频谱）
工程选择的深层原因

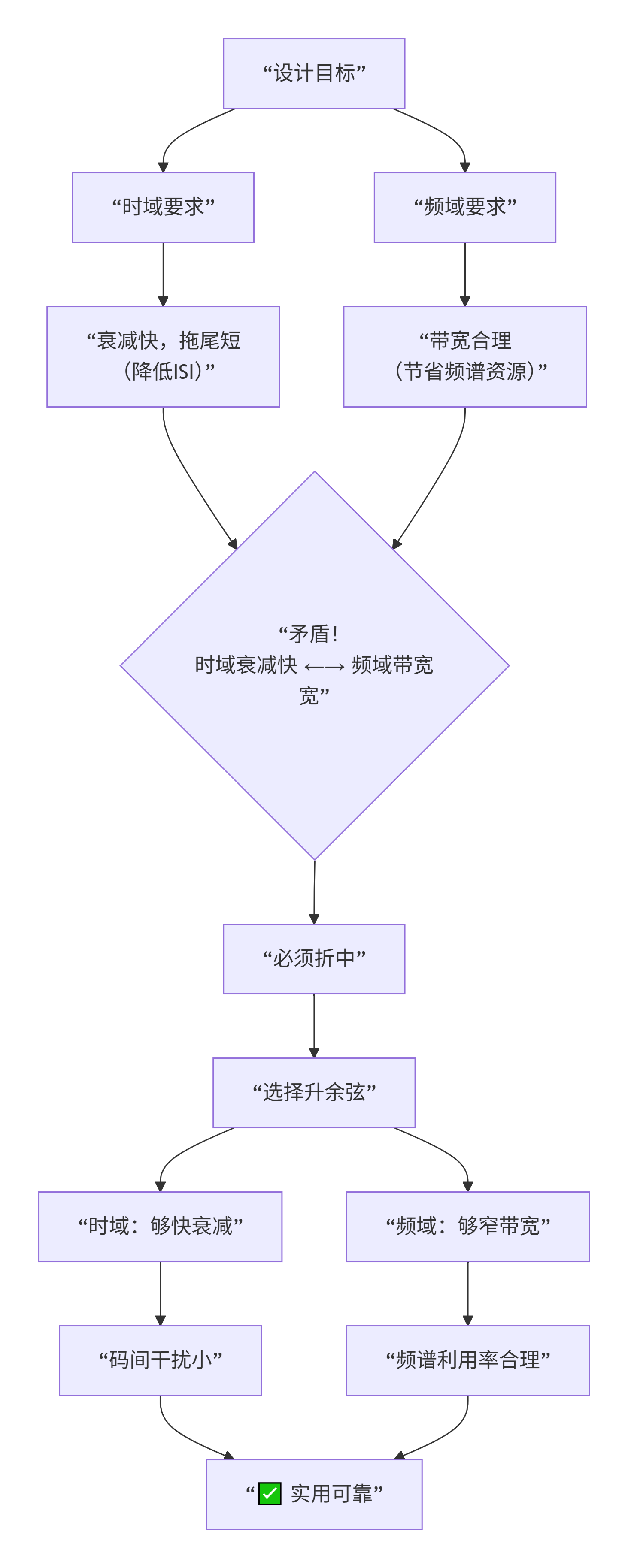

为什么工程师爱用升余弦？
升余弦找到了时域衰减速度和频域带宽的最佳平衡点！

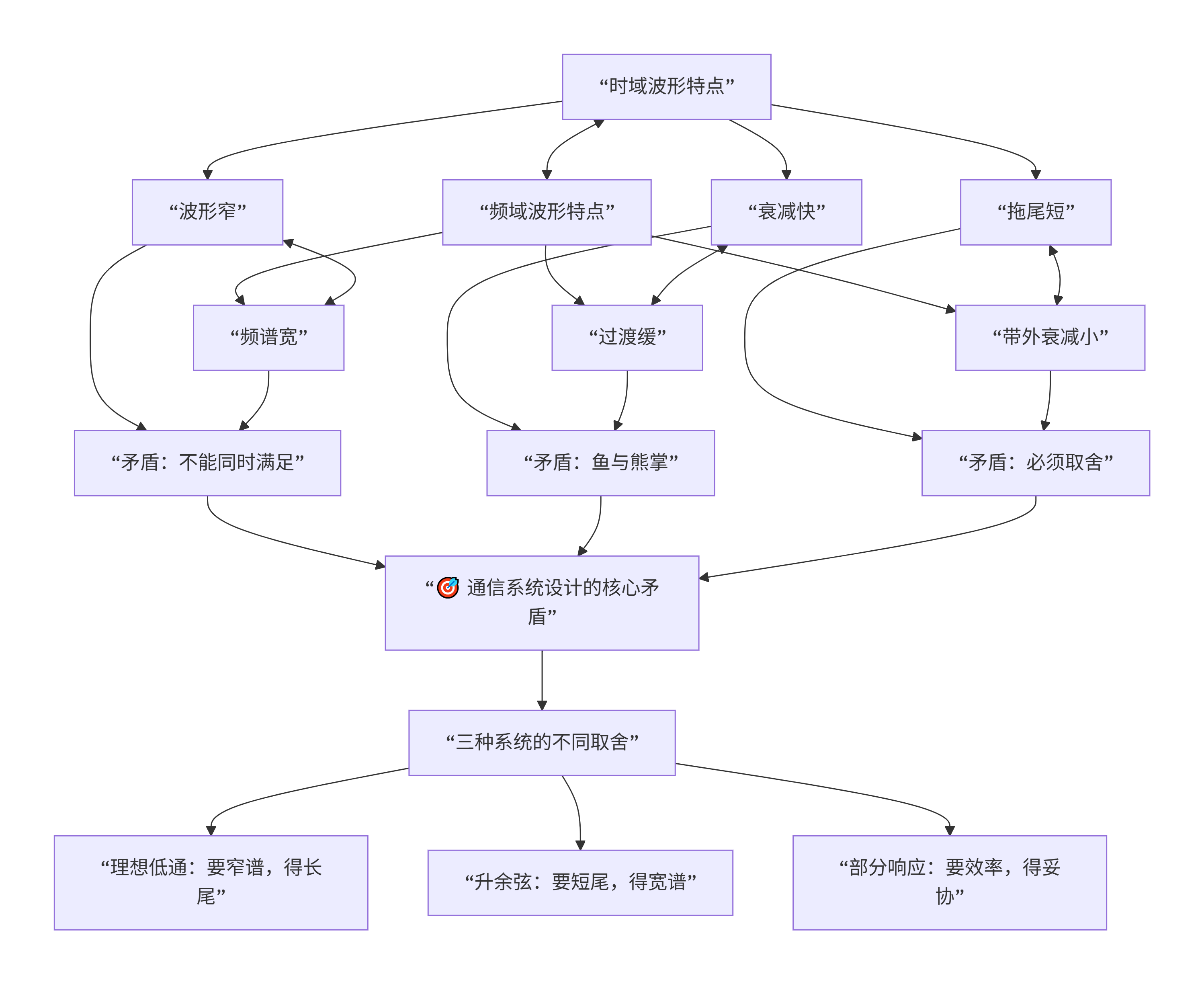

记住这个核心矛盾

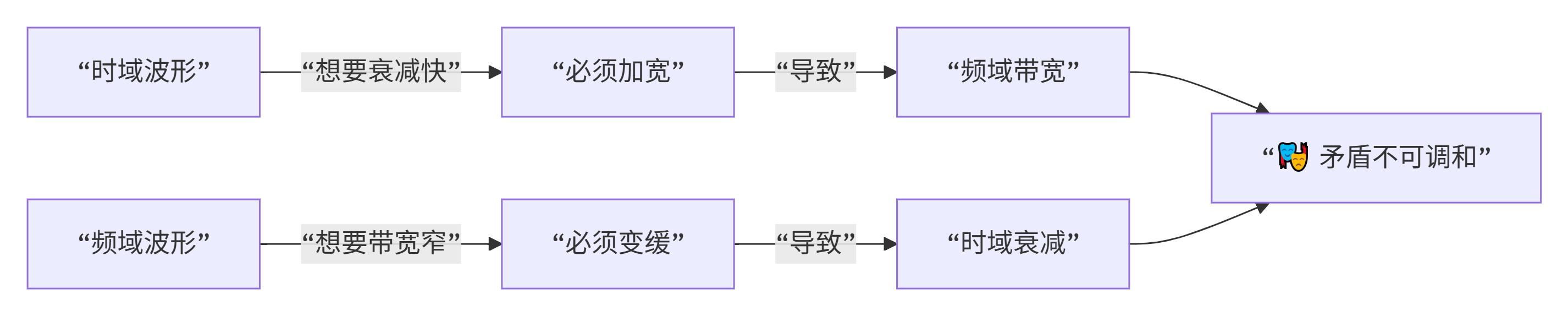

时域 vs 频域的"跷跷板效应"：
三种系统的解决策略：
理想低通：只要频域窄，不管时域长尾 → 理论完美，现实不行
升余弦：两边各让一步 → 现实可行，广泛使用
部分响应：时域长尾但我能控制它 → 聪明但复杂
最终总结表
| 时域波形 | 主瓣高，拖尾无限长 | 主瓣稍低，快速衰减 | 双峰，有旁瓣 |
| 频域波形 | 矩形，陡峭截止 | 余弦滚降，平滑过渡 | 余弦形状，带宽窄 |
| 核心优点 | 频带利用率最高 | 时域频域平衡最佳 | 接近理想效率 |
| 核心缺点 | 时域无法实现 | 频带利用率较低 | 时域有可控干扰 |
| 工程选择 | ❌ 永不采用 | ✅ 首选方案 | 🟡 特殊情况 |
时域看细节，频域看成分；两者是硬币的两面，通信工程师的任务就是找到最佳的那枚硬币。
