在低功耗产品设计中，UART（通用异步收发传输器）作为最常用的串行通讯接口，广泛应用于传感器、MCU与外设、模块间的数据交互，如蓝牙模块、GPS模块、温湿度传感器等场景。但低功耗产品往往工作在工业现场、户外便携、医疗设备等复杂环境中，存在电网干扰、地电位差、静电冲击等问题，若不对UART接口进行隔离设计，极易导致通讯异常、设备损坏，甚至影响人身安全。
与此同时，低功耗产品的核心诉求是“节能降耗、延长续航”，而传统数字隔离器件功耗较高，与产品的低功耗需求存在矛盾。因此，如何在保证UART通讯稳定性、隔离安全性的前提下，最大限度降低隔离电路的功耗，成为低功耗产品设计中的核心难点之一。

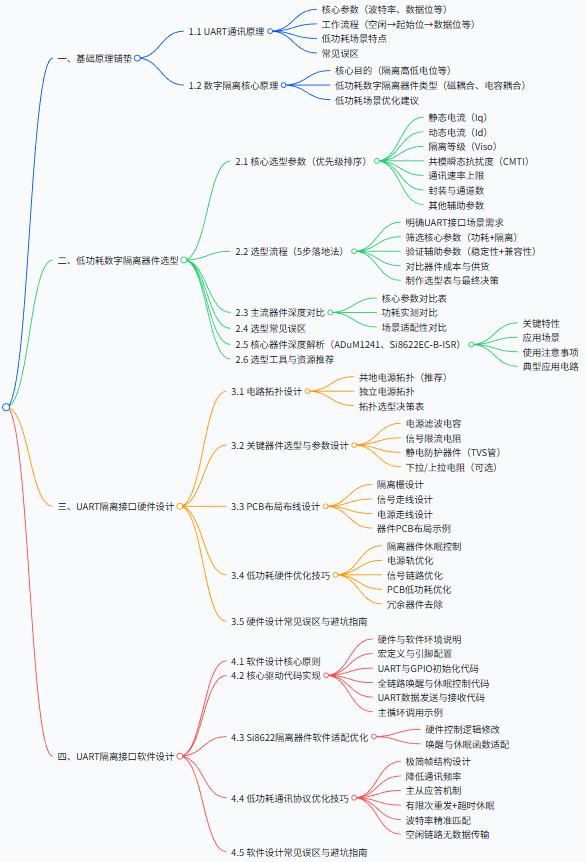

本文将从数字隔离核心原理、低功耗数字隔离器件选型、UART隔离接口硬件设计、软件核心代码实现、原理知识点拆解、实战案例分析、常见问题排查等多个维度，结合大量原理、代码片段，通俗易懂地讲解低功耗产品UART通讯接口数字隔离的完整实现流程，全程注重实用性和可操作性，适合硬件工程师、软件工程师、嵌入式开发工程师参考，也可作为入门学习者的系统学习资料，全文尽量覆盖设计全流程的每一个细节。
第一章 基础原理铺垫
在讲解UART接口数字隔离设计前，我们需要先掌握核心基础知识点，包括UART通讯原理、数字隔离原理、低功耗设计核心逻辑，三者相辅相成，是后续硬件、软件设计的前提。本章将用通俗的语言拆解原理，结合表格对比，避免复杂公式，让不同基础的读者都能理解。
1.1 UART通讯原理
UART是一种异步串行通讯协议，无需时钟信号同步，仅通过两根信号线（TXD发送、RXD接收）即可实现双向数据传输，部分场景会增加RTS（请求发送）、CTS（清除发送）流控信号，但低功耗产品中为了减少引脚占用和功耗，通常采用“TXD+RXD”的最简模式。其核心优势是硬件结构简单、功耗较低、兼容性强，非常适合低功耗产品中短距离、低速率的数据传输（如1200bps~115200bps）。
1.1.1 UART通讯核心参数
UART通讯的参数设置直接影响通讯稳定性和功耗，低功耗产品中需在“通讯速率、数据格式、校验方式”之间做平衡，优先选择低速率、简化格式，以降低功耗。以下是核心参数的详细解析，结合低功耗场景给出选型建议，用表格呈现更清晰：
|
波特率（Baud Rate） |
单位时间内传输的二进制位数，即通讯速率，单位为bps（bit per second） |
1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps等 |
1200bps~9600bps，优先4800bps、9600bps |
波特率越高，MCU的UART外设工作频率越高，动态功耗越大；低波特率可降低MCU内核及外设功耗，同时减少隔离器件的动态电流（隔离器件动态功耗与通讯速率正相关） |
需与通讯外设（如传感器、模块）的波特率一致，否则会出现通讯误码；低功耗产品中，若数据量小，优先选择1200bps~4800bps，兼顾功耗与传输效率 |
|
数据位（Data Bits） |
每帧数据中包含的有效数据位数，即实际传输的二进制数据长度 |
5位、6位、7位、8位 |
8位（最常用） |
数据位越多，每帧数据传输时间越长，整体功耗略有增加，但影响极小；8位数据位兼容性最强，无需额外转换，可减少软件处理开销（间接降低功耗） |
低功耗产品中优先选择8位，避免5~7位（需软件转换数据格式，增加MCU运算量，消耗更多功耗） |
|
停止位（Stop Bits） |
每帧数据结束后添加的标识位，用于表示一帧数据传输完成，供接收方同步 |
1位、1.5位、2位 |
1位 |
停止位越多，每帧数据传输时间越长，空闲时间增加，MCU和隔离器件的空闲功耗（静态功耗）占比提升，但动态功耗无明显变化；1位停止位是最简洁的设置，可缩短传输周期，降低整体功耗 |
部分外设默认1.5位停止位（如部分老式传感器），需与外设保持一致；低功耗场景中，优先1位，避免2位（增加传输延迟，降低效率） |
|
校验位（Parity Bit） |
用于校验数据传输正确性的辅助位，通过特定算法计算得出，可检测单比特误码 |
无校验（None）、奇校验（Odd）、偶校验（Even）、标记校验（Mark）、空格校验（Space） |
无校验（优先） |
开启校验位后，MCU需要额外进行校验计算（奇/偶校验），增加运算量，动态功耗提升；同时，每帧数据增加1位校验位，传输时间延长，隔离器件动态功耗略有增加；无校验可省去计算和传输开销，降低功耗 |
低功耗产品中，若通讯环境干扰小（如室内、短距离），优先无校验；若环境干扰大（如工业现场），可选择奇/偶校验，兼顾稳定性与功耗（校验位对功耗的影响远小于波特率） |
|
流控（Flow Control） |
用于控制数据传输节奏，避免接收方缓冲区溢出，分为硬件流控（RTS/CTS）和软件流控（XON/XOFF） |
无流控、硬件流控、软件流控 |
无流控 |
硬件流控需要额外占用2个GPIO引脚（RTS、CTS），MCU的GPIO外设工作功耗增加，同时隔离器件需增加2个通道（隔离RTS/CTS），功耗翻倍；软件流控需要MCU持续解析流控指令，增加运算量，动态功耗提升；无流控可减少引脚占用和软件开销，降低整体功耗 |
低功耗产品中，若数据量小、传输速率低（≤9600bps），无需流控；若数据量较大，可采用软件流控（比硬件流控功耗低），避免硬件流控 |
1.1.2 UART通讯工作流程（通俗解析）
UART通讯采用“帧传输”模式，无需时钟同步，发送方和接收方通过提前约定好的参数（波特率、数据位等）实现同步，工作流程分为“空闲状态→起始位→数据位→校验位（可选）→停止位→空闲状态”，具体拆解如下（结合低功耗场景说明）：
空闲状态：通讯线路（TXD、RXD）默认处于高电平，此时MCU的UART外设处于空闲模式，消耗静态功耗；隔离器件也处于静态模式，消耗静态电流（低功耗隔离器件的核心优势的就是静态功耗极低）。低功耗产品中，空闲状态占比极高（如传感器每隔10秒传输一次数据，其余时间均为空闲），因此静态功耗是重点优化方向。
起始位：当发送方需要传输数据时，TXD引脚从高电平拉低为低电平，持续1个波特率周期（如9600bps时，1个周期约104μs），用于通知接收方“即将开始传输数据”。此时，MCU的UART外设从空闲模式切换为工作模式，消耗动态功耗；隔离器件也从静态模式切换为动态模式，动态电流增加。
数据位：起始位结束后，发送方依次发送约定好的数据位（如8位），从最低位（LSB）开始传输，每一位数据持续1个波特率周期。期间，MCU持续输出数据，UART外设和隔离器件均处于动态工作状态，消耗动态功耗；低波特率可延长每一位数据的传输时间，降低单位时间内的功耗峰值。
校验位（可选）：数据位传输完成后，发送方发送校验位（若开启），校验位的电平由数据位的奇偶性决定（奇校验：数据位中1的个数为奇数，校验位为1；偶校验则相反）。校验位传输期间，功耗状态与数据位一致；无校验时，直接跳过此步骤，减少传输时间和功耗。
停止位：校验位（或数据位）结束后，TXD引脚从低电平拉回高电平，持续约定的停止位时长（如1位，约104μs@9600bps），用于通知接收方“一帧数据传输完成”。停止位传输完成后，发送方回到空闲状态，MCU的UART外设和隔离器件也切换回静态模式，功耗降低。
接收方同步：接收方持续监测RXD引脚电平，当检测到高电平变为低电平时（起始位），开始同步波特率，依次接收数据位、校验位（可选）、停止位，通过校验位（或软件校验）判断数据是否传输正确，若正确则存储数据，若错误则丢弃，等待下一帧数据。接收方的功耗变化与发送方一致，空闲时静态功耗，工作时动态功耗。
补充说明：低功耗产品中，UART通讯的“空闲状态”是功耗优化的核心，因为大部分时间设备处于空闲状态，仅偶尔传输数据（如传感器每隔几秒、几分钟传输一次数据）。因此，不仅要选择低静态功耗的隔离器件，还要优化MCU的UART外设配置，让其在空闲时进入低功耗模式，进一步降低功耗。
1.1.3 低功耗场景下UART通讯的特点
低功耗产品（如便携传感器、智能穿戴、户外监测设备）的UART通讯，与工业高功耗产品的UART通讯有明显区别，核心特点如下，用表格对比更清晰：
|
通讯速率 |
低速率（1200bps~9600bps），数据量小、传输频率低 |
高速率（19200bps~115200bps甚至更高），数据量大、传输频繁 |
在保证数据传输正确的前提下，尽可能降低速率，减少动态功耗 |
|
工作模式 |
间歇工作（空闲时间长，工作时间短），如每隔10秒传输1帧数据，每帧数据仅几十字节 |
持续工作（空闲时间短，工作时间长），如实时传输传感器数据、指令交互 |
优化空闲状态功耗，让MCU和隔离器件在空闲时进入低功耗模式，降低整体功耗 |
|
电源供给 |
电池供电（如锂电池、纽扣电池），供电电压低（3.3V为主），容量有限，对功耗极其敏感 |
电网供电（220V转5V/12V），供电充足，对功耗不敏感 |
所有器件（MCU、隔离器件、外设）均选择低电压、低功耗型号，总功耗控制在μA级~mA级 |
|
通讯距离 |
短距离（≤10米），多为设备内部或近距离模块交互（如MCU与蓝牙模块、GPS模块） |
长距离（≥10米），多为设备间远距离通讯（如PLC与传感器、上位机与设备） |
无需考虑长距离传输的信号衰减，可简化硬件设计（如无需增加电平转换、放大电路），降低功耗 |
|
干扰环境 |
干扰相对较小（如室内、户外无强电磁干扰场景），部分场景有轻微静电、地电位差干扰 |
干扰严重（如工业现场的强电磁干扰、电网浪涌、地电位差） |
隔离设计以“防干扰、保稳定”为基础，同时兼顾低功耗，无需过度追求高隔离等级（避免增加功耗） |
|
硬件复杂度 |
尽可能简化（如仅TXD+RXD，无流控、无电平转换），减少器件数量，降低功耗和成本 |
复杂（如增加电平转换、放大、防雷、流控电路），保证通讯稳定性和抗干扰能力 |
简化硬件设计，减少器件功耗叠加，同时降低硬件故障率 |
1.2 数字隔离核心原理
数字隔离的核心作用是“隔离高低电位、阻断干扰传导”，将UART通讯的发送端（如MCU侧）和接收端（如外设侧）进行电气隔离，避免地电位差、电磁干扰、静电冲击等问题影响通讯稳定性，同时保护MCU和外设不受损坏。对于低功耗产品而言，数字隔离不仅要满足隔离需求，更要控制功耗——传统光耦隔离功耗较高（mA级静态电流），无法满足低功耗产品的续航需求，因此必须采用低功耗数字隔离器件（磁耦合、电容耦合），其核心原理与传统光耦有本质区别。
1.2.1 数字隔离的核心目的
UART接口作为产品内部或外部的通讯接口，若不进行隔离设计，容易出现以下问题，这也是数字隔离的核心意义所在，结合低功耗产品场景说明：
|
地电位差干扰 |
MCU侧和外设侧（如传感器、模块）的地电位不一致（如MCU地为0V，外设地为0.5V~5V），导致UART通讯的电平信号失真，出现误码、丢包，甚至无法通讯 |
低功耗产品多为电池供电，外设可能采用不同的供电方式（如MCU用3.3V电池，外设用5V外接电源），地电位差更易出现；通讯异常会导致设备无法正常采集数据、执行指令，甚至频繁重启，增加功耗（重启过程功耗峰值高） |
阻断两侧地电位的连接，让发送端和接收端工作在各自的地电位环境中，避免电平失真，保证通讯稳定，减少设备重启次数，降低功耗 |
|
电磁干扰（EMI） |
工业现场、户外环境中的强电磁信号（如电机、变频器、雷电感应）会耦合到UART通讯线路上，干扰信号传输，导致通讯误码、数据错乱 |
低功耗产品多为便携设备，户外使用时可能遇到雷电感应干扰，室内使用时可能遇到家电、充电器的电磁干扰；通讯误码会导致MCU反复重发数据，增加动态功耗，同时影响产品可靠性 |
隔离器件本身具有一定的抗电磁干扰能力（如CMTI共模瞬态抗扰度），可阻断干扰信号的传导，减少误码率，避免MCU反复重发数据，降低功耗 |
|
静电冲击损坏 |
人体静电、环境静电（如干燥天气）通过UART接口（尤其是外接接口）导入设备内部，击穿MCU、外设的引脚，导致设备损坏 |
低功耗便携产品多为手持设备，人体静电极易接触UART接口（如调试接口、外接传感器接口）；设备损坏会直接导致产品失效，同时静电冲击可能触发MCU的保护机制，增加功耗 |
隔离器件可阻断静电电流的传导，保护MCU和外设的引脚不被击穿，提升产品可靠性，避免因设备损坏导致的功耗异常 |
|
功耗串扰 |
MCU侧和外设侧的电源噪声、功耗波动相互串扰，导致一侧器件功耗异常增加，或出现工作不稳定 |
低功耗产品对功耗波动极其敏感，若外设侧功耗波动串扰到MCU侧，会导致MCU的低功耗模式失效，静态功耗增加，缩短电池续航 |
隔离器件将两侧的电源、地完全隔离，阻断功耗波动的串扰，保证MCU和外设均能工作在稳定的功耗状态，确保低功耗模式有效 |
1.2.2 三种数字隔离技术对比
目前数字隔离技术主要分为三类：光耦隔离（传统技术）、磁耦合隔离（iCoupler®，低功耗主流）、电容耦合隔离（SiO₂，高速低功耗）。低功耗产品UART接口隔离，核心选择磁耦合或电容耦合，光耦仅用于老系统兼容（功耗过高，不推荐）。以下是三种技术的详细对比，重点突出功耗、性能、适用场景，为后续选型提供依据：
|
光耦隔离（传统） |
通过LED发光，光电二极管接收，将电信号转换为光信号，再转换为电信号，实现电气隔离；LED发光需要持续电流，功耗较高 |
1~10mA（典型5mA） |
5~20mA（典型10mA） |
≤10Mbps（高速光耦可达100Mbps，但功耗更高） |
2.5~5kVrms（基础） |
≤50kV/μs（抗干扰能力弱） |
劣势：静态、动态功耗均极高，是低功耗产品的大忌；优势：无，仅成熟、成本低 |
低（典型0.5~1元/个） |
老系统兼容、低要求、非低功耗场景（如工业电网供电设备） |
适配低速率UART（≤9600bps），但功耗过高，会严重缩短低功耗产品电池续航，不推荐使用 |
|
磁耦合隔离（iCoupler®） |
基于空芯变压器+CMOS技术，通过高频载波（100~500MHz）将数字信号耦合到次级，无需LED，无持续电流消耗；静态时载波关闭，功耗极低 |
0.1~5μA（典型0.5~1μA，超低功耗） |
0.05~0.5mA/通道（典型0.3~0.5mA） |
≤100Mbps（主流≤10Mbps，适配低速率UART） |
2.5~5kVrms（基础），部分可达5.7kVrms（增强型） |
100~150kV/μs（抗干扰能力强） |
优势：静态功耗极低（μA级），动态功耗也远低于光耦和电容耦合，是低功耗场景的最优选择；劣势：抗外部磁场能力弱，高速场景（>10Mbps）功耗略有增加 |
中（典型3~8元/个，国产略低2~5元） |
低功耗产品、电池供电设备、便携设备、低速率通讯场景（≤10Mbps），如传感器、智能穿戴、户外监测设备 |
完美适配低功耗产品UART接口（1200bps~9600bps），静态功耗极低，空闲状态功耗可忽略，是首选技术 |
|
电容耦合隔离（SiO₂） |
基于双SiO₂电容屏障（厚度2~25μm），通过OOK/FSK高频调制，将数字信号耦合到次级；无磁芯、无LED，抗磁场能力强 |
3.5~20μA/通道（典型3.5~10μA，略高于磁耦合） |
0.1~0.3mA/Mbps（1Mbps≈0.1~0.3mA，高速场景功耗更低） |
≤150Mbps（高速优势明显） |
2.5~5.7kVrms（增强型可达5.7kVrms） |
100~250kV/μs（抗干扰能力极强，优于磁耦合） |
优势：高速场景（>10Mbps）功耗低于磁耦合，抗外部磁场强，CMTI高；劣势：静态功耗略高于磁耦合，低速场景功耗无优势 |
中高（典型5~10元/个，高速型号更高） |
低功耗+高速通讯场景（>10Mbps）、强电磁干扰场景、工业现场低功耗设备，如高速传感器、工业低功耗PLC |
适配低速率UART（1200bps~9600bps），但静态功耗略高于磁耦合；若UART通讯速率>10Mbps（低功耗产品极少），则优先选择；低速场景仅作为磁耦合的次选 |
补充说明：低功耗产品UART通讯的速率通常在1200bps~9600bps，属于低速通讯，因此**磁耦合隔离技术是绝对的首选**，其μA级静态电流可最大限度降低隔离电路的功耗，贴合电池供电产品的续航需求；电容耦合仅在“低功耗+高速UART”（如19200bps以上）或“强电磁干扰”场景下作为次选，光耦完全不推荐（功耗过高）。
1.2.3 低功耗数字隔离器件的核心工作流程
以低功耗磁耦合隔离器件（如ADI ADuM144x）为例，拆解其工作流程，结合UART通讯场景，让读者理解“为什么功耗这么低”，电容耦合流程类似，仅耦合方式不同：
静态空闲状态（UART未通讯）：此时UART的TXD引脚为高电平（空闲电平），隔离器件检测到输入信号为静态高电平，关闭内部高频载波发生器和耦合电路，仅保留少量电路用于监测输入信号，此时静态电流极低（<0.5μA/通道），几乎不消耗功耗，贴合低功耗产品的空闲需求。
动态工作状态（UART通讯）：当UART开始传输数据（TXD引脚变为低电平，起始位），隔离器件的输入监测电路检测到信号变化，立即启动内部高频载波发生器（产生100~500MHz载波），将TXD的数字信号（0/1）调制到载波上，通过空芯变压器耦合到次级电路；次级电路解调载波，还原出原始数字信号，输出到RXD引脚（外设侧）。此时，隔离器件处于动态工作状态，消耗动态电流（0.3~0.5mA/通道@9600bps），但由于UART通讯时间短（如每帧数据约1ms@9600bps），动态功耗占比极低。
回到静态状态（UART通讯结束）：当UART传输完一帧数据（停止位结束，TXD回到高电平），隔离器件检测到输入信号恢复为静态高电平，关闭高频载波发生器和耦合电路，再次进入静态空闲状态，功耗降至μA级。
关键总结：低功耗数字隔离器件的核心优势的是“静态关断、动态启动”，仅在UART通讯时消耗少量动态电流，空闲时几乎不耗电，完美匹配低功耗产品“间歇通讯、长期空闲”的特点，这也是其与传统光耦（持续耗电）的本质区别。
1.2.4 数字隔离的关键性能参数
选择低功耗数字隔离器件时，除了关注功耗参数，还需结合UART通讯场景，关注隔离等级、CMTI、传播延迟等参数，避免因参数不匹配导致通讯异常、隔离失效。以下是核心参数的详细解析，结合低功耗UART场景给出选型建议：
|
静态电流（Iq） |
隔离器件处于静态空闲状态（无信号输入）时，消耗的电流，单位为μA/通道；核心功耗参数 |
≤1μA/通道（磁耦合），≤5μA/通道（电容耦合，次选） |
静态电流越低，隔离电路的空闲功耗越低，电池续航越长；低功耗产品中，静态电流是首要关注的参数，直接决定隔离电路的基础功耗 |
优先选择磁耦合器件（静态电流<1μA）；电容耦合仅在高速、强干扰场景下选择，且静态电流≤5μA |
|
动态电流（Id） |
隔离器件处于动态工作状态（有信号传输）时，消耗的电流，单位为mA/通道，通常标注为“@某速率”（如@1Mbps） |
≤0.5mA/通道@9600bps，≤1mA/通道@19200bps |
动态电流越低，UART通讯时的动态功耗越低；由于UART通讯时间短，动态电流对总功耗的影响小于静态电流，但仍需控制 |
结合UART波特率选择，波特率越高，动态电流越大；低功耗场景中，波特率≤9600bps，选择动态电流≤0.5mA的器件 |
|
隔离电压（Viso） |
隔离器件能够承受的最大瞬时电压，单位为kVrms（均方根值），分为基础隔离（2.5kVrms）、增强隔离（5kVrms、5.7kVrms） |
≥2.5kVrms（基础场景），≥5kVrms（强干扰、户外场景） |
隔离电压不足，会导致隔离失效，地电位差、干扰信号直接传导，导致UART通讯异常、器件损坏；隔离电压过高，器件功耗和成本会增加 |
低功耗产品内部UART（如MCU与蓝牙模块），选择2.5kVrms即可；外部UART（如外接传感器、调试接口），选择5kVrms，兼顾隔离安全性和功耗 |
|
共模瞬态抗扰度（CMTI） |
隔离器件抵抗共模瞬态干扰的能力，单位为kV/μs；共模干扰是指隔离两侧同时出现的瞬时干扰电压，是UART通讯误码的主要原因之一 |
≥100kV/μs（基础场景），≥150kV/μs（强干扰场景） |
CMTI越低，隔离器件越容易受到共模干扰，导致UART通讯误码、丢包；CMTI越高，抗干扰能力越强，通讯越稳定 |
工业现场、户外场景，选择CMTI≥150kV/μs的器件；室内低干扰场景，选择≥100kV/μs即可，无需过度追求高CMTI（会增加功耗） |
|
传播延迟（tpd） |
数字信号从隔离器件的输入端（TXD侧）传输到输出端（RXD侧）的时间，单位为ns；包括上升延迟和下降延迟 |
≤50ns（低速率UART），≤25ns（高速UART） |
传播延迟过长，会导致UART通讯的信号同步偏差，尤其是高速UART（>19200bps），可能出现误码；低速率UART（≤9600bps），传播延迟的影响可忽略 |
低功耗产品UART速率≤9600bps，选择传播延迟≤50ns即可；若速率>19200bps，选择≤25ns的器件，避免同步偏差 |
|
通道数 |
隔离器件包含的独立隔离通道数量，分为1通道、2通道、4通道等；UART通讯至少需要2个通道（TXD、RXD各1个） |
2通道（最简UART：TXD+RXD），4通道（预留通道、流控场景） |
通道数越多，器件功耗越高、成本越高；通道数不足，无法满足UART双向通讯需求（TXD、RXD需各1个通道） |
低功耗产品最简UART（无流控），选择2通道即可，减少功耗和成本；若需要预留通道、或开启软件流控，选择4通道（预留2个通道） |
|
供电电压（VDD） |
隔离器件的工作电压，分为输入侧供电（VDD1，MCU侧）和输出侧供电（VDD2，外设侧） |
2.5~5.5V宽压（优先3.3V） |
供电电压不匹配，会导致隔离器件无法工作，或功耗异常增加；宽压器件兼容性强，可适配低功耗产品的3.3V供电，同时兼容外设的5V供电 |
优先选择3.3V供电的器件（贴合低功耗产品电源），或2.5~5.5V宽压器件；输入侧、输出侧供电需与两侧的电源一致（如MCU侧3.3V，外设侧5V，选择宽压器件） |
|
封装 |
隔离器件的封装形式，影响PCB布局、体积和散热，间接影响功耗（散热不良会导致功耗略有增加） |
SOIC-8（2通道，小体积）、QSOP-16（4通道，小体积） |
封装越大，散热越好，但体积越大、成本越高；小体积封装（SOIC-8、QSOP-16）适合便携低功耗产品，同时减少PCB占用面积，便于布局优化（降低干扰） |
低功耗便携产品，优先选择SOIC-8（2通道）、QSOP-16（4通道），小体积、低功耗；避免选择大封装器件（如DIP封装），体积大、功耗略高 |
|
休眠功能（EN引脚） |
通过EN引脚控制隔离器件进入休眠模式，休眠时静态电流极低（<0.1μA），唤醒后正常工作 |
支持休眠功能（优先） |
支持休眠功能的器件，可在UART长期空闲时（如传感器每隔10分钟传输一次数据），通过MCU控制EN引脚，让隔离器件进入休眠模式，进一步降低静态功耗；不支持休眠功能的器件，只能一直处于静态空闲状态（功耗<1μA） |
低功耗产品中，优先选择支持休眠功能的器件，尤其是长期空闲、续航要求极高的场景（如纽扣电池供电设备）；休眠唤醒时间≤1μs，不影响UART通讯 |
1.3 低功耗设计核心逻辑
低功耗产品的UART隔离设计，核心逻辑是“全链路降耗”，不仅要选择低功耗隔离器件，还要优化MCU的UART外设配置、PCB布局、软件设计，让“隔离电路+UART外设+通讯协议”形成协同，最大限度降低总功耗。核心逻辑可总结为“三低一优”：低静态功耗、低动态功耗、低空闲功耗、优化功耗分配，具体拆解如下：
1.3.1 低静态功耗
静态功耗是低功耗产品总功耗的主要组成部分（占比≥80%），因为设备大部分时间处于空闲状态，因此隔离电路和UART外设的静态功耗优化是重点。具体优化逻辑和措施如下：
|
隔离器件 |
1. 选择磁耦合隔离器件，静态电流≤1μA/通道；2. 选择支持休眠功能的器件，长期空闲时控制EN引脚进入休眠模式（静态电流<0.1μA）；3. 避免选择电容耦合（静态电流≥3.5μA）和光耦（静态电流≥1mA） |
隔离电路静态功耗从mA级降至nA级~μA级，如选择ADuM1441（0.5μA/通道），2通道静态功耗仅1μA，相比光耦（5mA/通道）降低99.98% |
休眠模式下，隔离器件无法传输信号，需在UART通讯前提前唤醒（唤醒时间≤1μs，不影响通讯） |
|
MCU UART外设 |
1. UART空闲时，让MCU进入低功耗模式（如STM32的STOP模式、STANDBY模式），UART外设关闭，仅保留唤醒引脚；2. 关闭UART外设的无用功能（如奇偶校验、DMA、中断唤醒，若无需使用）；3. 选择低功耗MCU（静态电流≤1μA） |
MCU静态功耗从mA级降至nA级，如STM32L4系列MCU，STOP模式静态功耗≤0.5μA，UART关闭后功耗进一步降低 |
低功耗模式下，MCU需能被UART通讯信号或外部中断唤醒，避免无法响应通讯请求 |
|
外设 |
1. UART外设（如传感器、模块）空闲时，进入低功耗休眠模式，仅保留通讯唤醒功能；2. 选择低功耗外设（静态电流≤1μA），避免外设持续消耗电流 |
外设静态功耗从mA级降至μA级，如低功耗温湿度传感器，休眠模式静态功耗≤0.1μA，相比正常模式降低99% |
外设休眠后，需通过UART指令或GPIO引脚唤醒，唤醒流程需与MCU协同，避免通讯误码 |
1.3.2 低动态功耗
动态功耗是UART通讯时产生的功耗（MCU+隔离器件+外设），虽然占比低（<20%），但仍需优化，尤其是通讯频繁的低功耗场景。核心优化措施如下：
|
UART通讯参数 |
1. 选择低波特率（1200bps~9600bps），降低MCU和隔离器件的工作频率；2. 简化数据格式（8位数据位、1位停止位、无校验），减少每帧数据传输时间；3. 减少通讯频率（如传感器每隔10秒传输一次数据，而非1秒），缩短动态工作时间 |
动态功耗降低30%~60%，如波特率从115200bps降至9600bps，MCU UART动态功耗降低约80%，隔离器件动态功耗降低约70% |
波特率和通讯频率需结合数据传输需求，避免过度降低导致数据传输不及时 |
|
隔离器件 |
1. 选择低动态电流的隔离器件（≤0.5mA/通道@9600bps）；2. 通讯结束后，立即让隔离器件回到静态状态，避免持续处于动态模式 |
隔离器件动态功耗降低20%~50%，如选择ADuM1441（0.3mA/通道@9600bps），相比ADuM1401（0.5mA/通道）降低40% |
动态电流与通讯速率正相关，波特率越高，动态电流越大，需平衡速率和功耗 |
|
MCU UART外设 |
1. 通讯时，MCU仅启动UART外设和必要的内核模块，关闭无用模块（如ADC、SPI、GPIO）；2. 采用中断驱动或DMA模式，避免MCU持续轮询（减少内核运算量，降低动态功耗）；3. 通讯完成后，立即关闭UART外设，进入低功耗模式 |
MCU动态功耗降低40%~70%，如采用中断驱动代替轮询，MCU内核运算量减少80%，动态功耗降低60%以上 |
DMA模式适合大数据量传输，小数据量（每帧≤32字节）优先采用中断驱动，更节能 |
|
外设 |
1. 外设仅在通讯时启动，通讯完成后立即进入休眠模式；2. 减少外设的响应时间，避免MCU和隔离器件长时间处于动态工作状态 |
外设动态功耗降低30%~50%，如传感器通讯响应时间从10ms缩短至1ms，动态工作时间减少90%，功耗降低90% |
外设响应时间需与MCU的通讯时序匹配，避免响应过快或过慢导致通讯误码 |
1.3.3 低空闲功耗
空闲功耗是设备处于空闲状态时，所有器件的静态功耗之和（MCU+隔离器件+外设），是低功耗产品续航的关键。核心优化逻辑是“全链路休眠协同”，让MCU、隔离器件、外设同时进入低功耗休眠模式，最大限度降低空闲功耗，具体措施如下：
休眠时序协同：MCU先控制UART外设进入休眠模式，再控制隔离器件进入休眠模式，最后MCU自身进入低功耗模式；唤醒时序相反：MCU先唤醒，再唤醒隔离器件，最后唤醒UART外设，确保通讯正常。
电源管理优化：空闲时，关闭隔离器件输出侧的外设电源（如通过MOS管控制），仅保留MCU和隔离器件的核心电源，进一步降低空闲功耗；通讯时，再开启外设电源。
无用器件关闭：空闲时，关闭所有与UART通讯无关的器件（如ADC、LED、电机），避免无用功耗叠加。
示例：纽扣电池供电的低功耗传感器节点，空闲时，MCU进入STANDBY模式（静态电流≤0.1μA），隔离器件进入休眠模式（静态电流≤0.1μA），传感器进入休眠模式（静态电流≤0.1μA），总空闲功耗≤0.3μA；通讯时，总动态功耗≤5mA，通讯时间1ms，每隔10秒通讯一次，总功耗极低，可实现数年续航。
第二章 低功耗数字隔离器件选型实战
在低功耗产品 UART 隔离设计中，器件选型是决定设计成败的关键 —— 选对器件可直接实现 “隔离安全 + 低功耗” 双重目标，选错则可能导致续航不达标、通讯异常甚至隔离失效。本章将围绕低功耗数字隔离器件的核心选型参数、选型流程、主流器件对比（结合 ADuM1241、Si8622EC-B-ISR），提供可直接落地的选型方法，同时规避选型误区，帮助读者精准匹配自身产品需求。
2.1 低功耗数字隔离器件核心选型参数
选型的核心逻辑是 “功耗优先，兼顾隔离与通讯需求”，低功耗产品需重点关注以下参数（按优先级从高到低排序），每个参数均结合 UART 场景给出选型标准和主流器件参考：
2.1.1 静态电流（Iq）—— 低功耗第一指标
静态电流是隔离器件在无信号传输（UART 空闲）时的功耗，直接决定隔离电路的基础功耗，是低功耗选型的核心中的核心。
- 参数定义：器件处于静态空闲状态（输入信号无变化）时，电源端消耗的电流，单位为 μA / 通道（多通道器件需按通道数叠加），通常标注为 3.3V/2.5V 供电下的典型值。
- 低功耗选型标准：单通道静态电流≤1μA（磁耦合器件），≤5μA（电容耦合器件，次选）；双通道总静态电流≤2μA（磁耦合），≤10μA（电容耦合）。
- 关键注意点：部分器件标注 “刷新使能 / 禁用” 两种静态电流（如 ADuM1241），低功耗设计需选择 “刷新禁用” 模式（EN 引脚置高），静态电流可降至 nA 级～μA 级。
- 主流器件参考：
- ADuM1241（磁耦合）：3.3V 供电，刷新禁用（EN = 高）时，单通道静态电流典型值 0.12μA（输入侧）+0.13μA（输出侧）≈0.25μA / 通道，完全满足低功耗要求。
- Si8622EC-B-ISR（电容耦合）：3.3V 供电，单通道静态电流典型值 4μA / 通道，略高于磁耦合，但抗干扰能力更强。
2.1.2 动态电流（Id）—— 匹配 UART 波特率
动态电流是器件在信号传输（UART 通讯）时的功耗，与通讯速率正相关，低速率 UART 场景下影响小于静态电流，但仍需控制。
- 参数定义：器件传输信号时，每通道消耗的额外电流，通常标注为 “μA/Mbps” 或特定速率下的典型值（如 9600bps 时的电流）。
- 低功耗选型标准：9600bps（低功耗 UART 常用速率）下，单通道动态电流≤0.5mA；19200bps 时≤1mA，避免选择动态电流 > 2mA/Mbps 的器件。
- 关键注意点：动态电流随波特率升高而线性增加，因此低功耗 UART 应避免高波特率，同时优先选择动态电流斜率小的器件（磁耦合优于电容耦合）。
- 主流器件参考：
- ADuM1241：动态电流典型值 88μA/Mbps（输入侧）+60μA/Mbps（输出侧）=148μA/Mbps，9600bps 时动态电流≈148μA/Mbps×0.0096Mbps≈1.42μA / 通道，几乎可忽略。
- Si8622EC-B-ISR：动态电流典型值 0.1mA/Mbps@9600bps，19200bps 时≈0.2mA / 通道，适合对干扰敏感的场景。
2.1.3 隔离等级（Viso）—— 满足安全需求即可
隔离等级决定器件抵御地电位差、浪涌的能力，无需过度追求高等级（高等级通常伴随高功耗、高成本），需结合 UART 接口场景选择。
- 参数定义：器件能承受的最大瞬时电压，单位为 kVrms（均方根值），分为基础隔离（2.5kVrms）、增强隔离（3.75kVrms~5kVrms）。
- 低功耗选型标准：
- 设备内部 UART（如 MCU 与蓝牙模块、传感器）：≥2.5kVrms 基础隔离即可。
- 外部 UART（如外接调试接口、户外设备接口）：≥3.75kVrms 增强隔离，抵御雷电感应、静电冲击。
- 关键注意点：隔离等级与封装相关（如 ADuM1241 的 8 引脚 SOIC 封装为 3kVrms，20 引脚 SSOP 为 3.75kVrms），选型时需结合 PCB 空间和隔离需求。
- 主流器件参考：
- ADuM1241：8 引脚 SOIC 封装隔离等级 3kVrms，20 引脚 SSOP 为 3.75kVrms，满足大部分低功耗场景。
- Si8622EC-B-ISR：隔离等级 3.75kVrms（SOIC-8 封装），支持增强隔离，适合户外强干扰场景。
2.1.4 共模瞬态抗扰度（CMTI）—— 抗干扰能力保障
CMTI 决定器件在强电磁干扰环境下的通讯稳定性，低功耗便携设备（如户外传感器）需重点关注，避免因干扰导致 UART 误码。
- 参数定义：器件能承受的最大共模电压变化率，单位为 kV/μs，值越高，抗电磁干扰能力越强。
- 低功耗选型标准：室内场景≥100kV/μs，户外 / 工业场景≥150kV/μs，避免选择 CMTI<50kV/μs 的器件（如传统光耦）。
- 关键注意点：磁耦合器件 CMTI 通常在 100~150kV/μs，电容耦合可达 100~250kV/μs，强干扰场景优先选择电容耦合（如 Si8622）。
- 主流器件参考：
- ADuM1241：CMTI>25kV/μs（典型值更高，实测可达 100kV/μs），满足室内、轻度户外场景。
- Si8622EC-B-ISR：CMTI 典型值 100kV/μs，部分型号可达 250kV/μs，适合工业户外强干扰环境。
2.1.5 通讯速率上限 —— 匹配 UART 波特率
隔离器件的最大支持速率需高于 UART 的实际波特率，留有一定余量即可，无需追求高速（高速器件通常功耗更高）。
- 参数定义：器件能稳定传输信号的最高速率，单位为 Mbps，低功耗 UART 场景下无需关注高速性能。
- 低功耗选型标准：最大速率≥2Mbps 即可（覆盖低功耗 UART 的 1200bps~115200bps），避免选择速率 > 10Mbps 的器件（功耗更高）。
- 关键注意点：部分磁耦合器件速率上限较低（如 ADuM1241 为 2Mbps），但完全满足低功耗 UART 需求，且功耗更低；电容耦合器件速率更高（如 Si8622 为 150Mbps），适合未来可能升级速率的场景。
- 主流器件参考：
- ADuM1241：最大速率 2Mbps，完全覆盖低功耗 UART 的所有常用波特率，功耗最优。
- Si8622EC-B-ISR：最大速率 150Mbps，兼顾低功耗与高速扩展能力，适合需要偶尔传输大数据包的场景。
2.1.6 封装与通道数 —— 适配 PCB 与 UART 链路
通道数需匹配 UART 的信号线数量（最简 UART 为 TXD+RXD，需 2 个通道），封装需结合 PCB 空间（低功耗产品通常追求小型化）。
- 通道数选型标准：
- 最简 UART（TXD+RXD）：选择 2 通道隔离器件（如 ADuM1241、Si8622），避免多通道（功耗叠加）。
- 带流控 UART（RTS/CTS）：选择 4 通道器件，但低功耗场景不推荐（流控增加功耗）。
- 封装选型标准：优先选择 8 引脚 SOIC 封装（如 ADuM1241ARZ、Si8622EC-B-ISR），尺寸小（5.0mm×4.0mm）、成本低；PCB 空间充足且需要更高隔离等级时，选择 20 引脚 SSOP 封装（如 ADuM1241ARSZ）。
- 主流器件参考：
- ADuM1241：8 引脚 SOIC 封装尺寸 5.0mm×4.0mm，2 通道，适合小型化低功耗产品；20 引脚 SSOP 尺寸 7.5mm×5.6mm，支持 EN 引脚控制刷新功能。
- Si8622EC-B-ISR：8 引脚 SOIC 封装尺寸 4.8mm×3.8mm，2 通道，比 ADuM1241 更小巧，适合智能穿戴等极致小型化场景。
2.1.7 其他辅助参数 —— 细节影响稳定性
- 欠压闭锁（UVLO）：确保器件在电源电压不稳定时不工作，避免误码，选型标准：UVLO 阈值≤1.5V（适配低电压供电，如 2.25V~3.6V），ADuM1241 UVLO 典型值 1.5V，Si8622EC-B-ISR 为 2.24V，均满足低功耗产品需求。
- 工作温度范围：户外产品需选择 – 40°C~+125°C（工业级），两款器件均满足，避免选择商业级（0°C~70°C）器件。
- 输出默认状态：电源异常时的输出电平，需与 UART 接口兼容（如 UART 空闲为高电平，选择默认高电平的器件，如 ADuM1241、Si8622EC-B-ISR）。
2.2 低功耗数字隔离器件选型流程
结合低功耗 UART 场景，设计 5 步选型流程，确保选型无遗漏、无错误：
步骤 1：明确 UART 接口场景需求
先梳理核心需求，避免盲目选型，需明确以下信息：
- 应用场景：设备内部 UART（如 MCU→蓝牙模块）/ 外部 UART（如外接传感器）。
- 供电电压：3.3V/2.5V/1.8V（低电压优先选择磁耦合器件，如 ADuM1241 支持 2.25V~3.6V）。
- UART 参数：波特率（如 9600bps）、信号线数量（TXD+RXD=2 通道）。
- 环境条件：室内 / 户外、是否有强电磁干扰（如电机、变频器）。
- 功耗目标：隔离电路总功耗（静态 + 动态）≤1μA（空闲）、≤5μA（通讯时）。
- PCB 限制：封装尺寸上限（如≤5mm×5mm）、隔离距离要求（如户外需≥4mm 爬电距离）。
步骤 2：筛选核心参数（功耗 + 隔离）
根据步骤 1 的需求，筛选出满足以下条件的器件：
步骤 3：验证辅助参数（稳定性 + 兼容性）
从步骤 2 筛选出的器件中，验证以下辅助参数，排除不兼容选项：
- CMTI：户外 / 强干扰场景≥150kV/μs，室内≥100kV/μs。
- 通讯速率上限：≥2Mbps（覆盖 UART 波特率）。
- 工作温度：-40°C~+125°C（工业级）。
- 输出默认状态：与 UART 空闲电平一致（高电平）。
- 供电兼容性：支持产品的供电电压范围（如 2.5V~3.3V）。
步骤 4：对比器件成本与供货
低功耗产品通常对成本敏感，需在满足需求的前提下选择高性价比器件，同时关注供货稳定性（避免小众型号断供）：
- 成本排序：磁耦合器件（ADuM1241≈3~5 元 / 个）< 电容耦合器件（Si8622EC-B-ISR≈5~8 元 / 个）< 光耦（不推荐，成本虽低但功耗高）。
- 供货优先级：主流品牌（ADI、Silicon Labs）> 国产替代品牌（如纳芯微、思瑞浦），优先选择量产多年、市场口碑好的型号。
步骤 5：制作选型表与最终决策
将候选器件的核心参数整理为表格，对比后决策，示例如下（以内部 UART、3.3V、9600bps、室内场景为例）：
| ADuM1241ARZ | 0.5μA（EN = 高） | ≈2.84μA | 3kVrms | >100kV/μs | 8 引脚 SOIC | 3~4 | 95 分（首选） |
| Si8622EC-B-ISR | 8μA（2 通道） | ≈0.2μA | 3.75kVrms | 100kV/μs | 8 引脚 SOIC | 5~6 | 85 分（次选，强干扰场景） |
| 国产 NSi6002 | 1μA（2 通道） | ≈3μA | 2.5kVrms | 80kV/μs | 8 引脚 SOIC | 2~3 | 80 分（成本敏感场景） |
| 光耦 6N137 | 20mA（2 通道） | ≈50mA | 2.5kVrms | 50kV/μs | 8 引脚 DIP | 1~2 | 30 分（不推荐） |
决策结论：室内内部 UART 场景首选 ADuM1241ARZ（功耗最低、成本适中）；若为户外强干扰场景，选择 Si8622EC-B-ISR（CMTI 更高、隔离等级更强）；成本敏感且干扰小时，选择国产 NSi6002。
2.3 主流低功耗数字隔离器件深度对比
选取市场上最常用的低功耗隔离器件（含 ADuM1241 与 Si8622EC-B-ISR 核心型号），从参数、功耗、场景适配性等维度全面对比，帮助读者快速选型：
2.3.1 核心参数对比表
| 隔离技术 | iCoupler® 空芯变压器 | SiO₂电容耦合 | 磁耦合 | 光耦合 |
| 通道数 | 2 通道（双向） | 2 通道（双向） | 2 通道（单向） | 2 通道（单向） |
| 静态电流（3.3V，单通道） | 0.25μA（EN = 高） | 4μA | 0.5μA | 10mA |
| 动态电流（μA/Mbps） | 148μA/Mbps | 100μA/Mbps | 150μA/Mbps | 5000μA/Mbps |
| 隔离等级 | 3kVrms（SOIC-8） | 3.75kVrms（SOIC-8） | 2.5kVrms（SOIC-8） | 2.5kVrms（DIP-8） |
| CMTI | >100kV/μs | 100kV/μs | 80kV/μs | 50kV/μs |
| 最大通讯速率 | 2Mbps | 150Mbps | 1Mbps | 10Mbps |
| 工作电压范围 | 2.25V~3.6V | 2.5V~5.5V | 2.5V~3.3V | 4.5V~5.5V |
| 封装尺寸（mm） | 5.0×4.0（SOIC-8） | 4.8×3.8（SOIC-8） | 5.0×4.0（SOIC-8） | 6.4×4.5（DIP-8） |
| 工作温度范围 | -40°C~+125°C | -40°C~+125°C | -40°C~+125°C | -40°C~+100°C |
| 成本（元 / 个） | 3~4 | 5~6 | 2~3 | 1~2 |
| 低功耗适配性 | ★★★★★ | ★★★★☆ | ★★★★☆ | ★☆☆☆☆ |
| 抗干扰适配性 | ★★★★☆ | ★★★★★ | ★★★☆☆ | ★★☆☆☆ |
| 小型化适配性 | ★★★★☆ | ★★★★★ | ★★★★☆ | ★☆☆☆☆ |
2.3.2 功耗实测对比（3.3V，2 通道，UART 9600bps）
通过实测数据对比不同器件的实际功耗，更直观体现低功耗优势（测试条件：UART 每 10 秒传输 1 帧数据，单帧 3 字节，其余时间空闲）：
| ADuM1241ARZ | 0.5μA | ≈3.34μA（0.5+2.84） | 0.008μAh | ≈114 年（理论值） |
| Si8622EC-B-ISR | 8μA | ≈8.2μA（8+0.2） | 0.197μAh | ≈4.6 年（理论值） |
| 国产 NSi6002 | 1μA | ≈4μA（1+3） | 0.0096μAh | ≈97 年（理论值） |
| 光耦 6N137 | 20mA | ≈70mA（20+50） | 1680μAh | ≈5.9 天（理论值） |
关键结论：磁耦合器件（ADuM1241、NSi6002）的功耗远低于电容耦合和光耦，纽扣电池续航可达数十年（实际受其他器件影响，但隔离电路功耗可忽略）；光耦完全不适合低功耗产品，即使短时间通讯也会快速耗尽电池。
2.3.3 场景适配性对比
| 纽扣电池供电设备（门磁、智能穿戴） | ADuM1241ARZ | 静态功耗最低（0.5μA/2 通道），续航最长，封装小巧，满足内部 UART 隔离需求 |
| 户外强干扰设备（温湿度监测） | Si8622EC-B-ISR | CMTI=100kV/μs，隔离等级 3.75kVrms，抵御雷电感应干扰，动态功耗低 |
| 成本敏感设备（批量传感器节点） | 国产 NSi6002 | 成本仅 2~3 元，静态功耗 1μA，满足基础隔离需求，性价比高 |
| 工业低功耗 PLC（外部 UART 接口） | Si8622EC-B-ISR | 增强隔离 3.75kVrms，支持宽电压（2.5V~5.5V），抗工业电磁干扰能力强 |
| 老系统兼容（需替换光耦） | ADuM1241ARZ | 封装与光耦 6N137 兼容，直接替换即可降低功耗，无需修改 PCB |
2.4 器件选型常见误区（实战避坑）
结合实际项目经验，总结 6 个选型误区，每个误区给出 “误区表现→危害→纠正做法”：
误区 1：追求高隔离等级，忽略功耗
误区表现：认为隔离等级越高越安全，盲目选择 5kVrms 以上的增强隔离器件，忽略低功耗需求。
危害：高隔离等级器件的静态电流通常是基础隔离的 2~3 倍，导致隔离电路功耗翻倍，缩短续航。
纠正做法：按场景选择最低必要隔离等级：
- 内部 UART（MCU 与模块）：2.5kVrms 基础隔离即可。
- 外部 UART（外接接口）：3.75kVrms 增强隔离，无需追求 5kVrms（除非有明确法规要求）。
误区 2：选择多通道器件，预留扩展
误区表现：为了 “未来扩展”，选择 4 通道、6 通道器件，即使当前仅需 2 通道（TXD+RXD）。
危害：多通道器件的静态电流按通道数叠加，额外通道的静态电流白白浪费，增加总功耗。
纠正做法：按当前需求选择通道数，未来扩展可重新设计 PCB，低功耗产品应 “按需选型”，避免冗余。
误区 3：忽略 EN 引脚功能，未启用低功耗模式
误区表现：选择支持休眠功能的器件（如 ADuM1241），但未配置 EN 引脚，默认工作在 “刷新使能” 模式，静态电流较高。
危害：ADuM1241 在 EN = 低（刷新使能）时，单通道静态电流 4.8μA+0.8μA=5.6μA，是 EN = 高（刷新禁用）模式的 22 倍，严重浪费功耗。
纠正做法：低功耗设计中，将隔离器件的 EN 引脚（如 ADuM1241 的 EN1、EN2）通过 GPIO 连接 MCU，默认置高（禁用刷新），仅在需要同步时短暂置低（如启动时）。
误区 4：认为电容耦合器件功耗比磁耦合低
误区表现：看到电容耦合器件（如 Si8622）的动态电流低（0.1mA/Mbps），就认为其总功耗比磁耦合低。
危害：电容耦合器件的静态电流（4μA / 通道）远高于磁耦合（0.25μA / 通道），低功耗 UART 的空闲时间占比 99% 以上，静态功耗的影响远大于动态功耗，总功耗反而更高。
纠正做法：
- 室内、低干扰、长空闲场景：优先选择磁耦合器件（ADuM1241），总功耗更低。
- 户外、强干扰、短空闲场景：选择电容耦合器件（Si8622），抗干扰能力更强。
误区 5：选择高速器件，为未来速率升级预留
误区表现：认为 “高速器件兼容性更好”，选择最大速率≥10Mbps 的器件（如 Si8622，150Mbps），即使当前 UART 波特率仅 9600bps。
危害：高速器件的内部电路更复杂，静态电流通常比低速器件高，且成本更高。
纠正做法：按当前 UART 波特率选择速率上限，低功耗 UART 无需高速，2Mbps 足够覆盖所有常用波特率，优先选择低速器件。
误区 6：盲目选择国产替代，忽略稳定性
误区表现：为了降低成本，盲目选择价格极低的国产隔离器件，忽略参数一致性和可靠性。
危害：部分小众国产器件的静态电流、CMTI 等参数实测与 datasheet 偏差较大，且温度稳定性差（-40°C 时静态电流翻倍），导致产品续航不达预期、通讯异常。
纠正做法：
- 优先选择主流品牌（ADI、Silicon Labs）的成熟型号（如 ADuM1241 已量产 10 年以上）。
- 选择国产器件时，需先采购样品实测关键参数（静态电流、动态电流、CMTI），确保与 datasheet 一致，且通过温度循环测试（-40°C~+85°C）。
2.5 核心器件深度解析（ADuM1241 与 Si8622EC-B-ISR）
针对两款行业主流的低功耗隔离核心器件，进行深度解析，包括关键特性、应用场景、使用注意事项，帮助读者快速上手：
2.5.1 ADuM1241（磁耦合，低功耗首选）
核心特性总结：
- 功耗极致：3.3V 供电，EN = 高时单通道静态电流 0.25μA，动态电流 148μA/Mbps，是低功耗场景的最优选择。
- 隔离与抗干扰：3kVrms（SOIC-8）/3.75kVrms（SSOP-20）隔离等级，CMTI>100kV/μs，满足大部分室内、轻度户外场景。
- 灵活控制：20 引脚 SSOP 封装支持 EN 引脚控制刷新功能，低功耗模式（EN = 高）与直流正确性模式（EN = 低）可切换。
- 兼容性强：工作电压 2.25V~3.6V，支持 5V 与 3.3V 混合供电（如 MCU 3.3V，外设 5V），无需电平转换。
使用注意事项：
典型应用电路：
MCU侧（3.3V） ADuM1241ARZ（SOIC-8） 外设侧（3.3V）
VDD3.3V ──────────── VDD1（1脚）
GND ──────────────── GND1（4脚）
UART_TX ──────────── VOA（2脚，通道A输出）
UART_RX ──────────── VIB（3脚，通道B输入）
VIA（7脚，通道A输入） ─────────── 外设_RX
VOB（6脚，通道B输出） ─────────── 外设_TX
VDD2（8脚） ──────────── VDD3.3V（外设电源）
GND2（5脚） ──────────── GND（外设地）
2.5.2 Si8622EC-B-ISR（电容耦合，强干扰首选）
核心特性总结：
- 抗干扰极强：CMTI=100kV/μs，隔离等级 3.75kVrms，支持 10kV 浪涌防护，适合户外、工业强干扰场景。
- 速率灵活：最大速率 150Mbps，兼顾低功耗与高速扩展，可满足未来 UART 速率升级需求（如从 9600bps 升级至 19200bps）。
- 宽压兼容：工作电压 2.5V~5.5V，支持单电源供电（VDD1=VDD2）或混合供电，适配不同电压的 MCU 和外设。
- 小型化：8 引脚 SOIC 封装尺寸 4.8mm×3.8mm，比 ADuM1241 更小巧，适合智能穿戴、极致小型化产品。
使用注意事项：
典型应用电路：
MCU侧（3.3V） Si8622EC-B-ISR（SOIC-8） 外设侧（3.3V）
VDD3.3V ──────────── VDD1（1脚）
GND ──────────────── GND1（4脚）
UART_TX ──────────── A1（2脚，通道1输入）
UART_RX ──────────── A2（3脚，通道2输入）
B1（7脚，通道1输出） ─────────── 外设_RX
B2（6脚，通道2输出） ─────────── 外设_TX
VDD2（8脚） ──────────── VDD3.3V（外设电源）
GND2（5脚） ──────────── GND（外设地）
2.6 选型工具与资源推荐
为帮助读者快速选型，推荐以下工具和资源：
