DRAM内存访问协议核心解析：DRAM命令交互与时序约束全解（JEDEC通用标准）

在上一篇内容中，我们系统拆解了DRAM内存访问协议的五大基础命令、核心时序参数与完整读写周期。本文将深入解析DRAM命令交互的核心规则与时序约束，这是内存控制器实现高效命令调度、最大化内存带宽利用率、最小化访问延迟的核心底层逻辑。

本文介绍的通用命令交互规则，基于DRAM的资源占用模型，可广泛适用于SDRAM、DDR/DDR2/DDR3 SDRAM等主流内存系统，同时覆盖开页/闭页管理策略、Bank冲突、读写切换、跨Rank访问等全场景的最小调度间隔计算，是深入理解DDR内存协议的核心内容。

一、DRAM命令交互的核心基础

1.1 资源占用模型

整个DRAM命令交互体系，都建立在资源占用模型之上。该模型的核心逻辑是：只要两个DRAM命令不会在同一时间抢占共享硬件资源，就可以在设备内实现完全流水线化的连续调度。

DRAM的共享资源分为两类：

-片上共享资源：Bank内的灵敏放大器、全Bank共享的I/O门控多路复用器、读写驱动电路等

-片外共享资源：内存控制器与DRAM之间的命令总线、地址总线、数据总线

即便共享资源处于可用状态，DRAM设备的峰值电流与功耗限制，也会通过tRRD、tFAW等时序参数，进一步约束命令的下发速率，避免设备功耗与温度超标。

1.2 行缓冲区管理策略

DRAM命令的交互逻辑与调度复杂度，直接由内存系统的行缓冲区管理策略决定，主流分为两类：

1.开页内存系统：某一行被激活后，灵敏放大器会持续保持该行数据有效，直到同一Bank的跨行访问触发预充电操作。该策略依赖内存访问的空间局部性，同一行的多次访问无需重复执行行激活-预充电流程，能大幅降低访问延迟与功耗，但命令调度需要跟踪每个Bank的行状态，复杂度更高。

2.闭页内存系统：每次读写访问完成后，立即执行预充电操作复位Bank，快速准备好下一次跨行访问。该策略适合空间局部性差、随机跨行的内存访问场景，控制器设计更简单，但随机访问会产生完整的行周期开销。

二、同Rank连续读写命令的流水线调度

对于同一Rank内已激活的开页，连续的列读/列写命令可实现无冲突流水线调度，是内存带宽最大化的理想场景。

2.1 同Rank连续读命令

同一Rank内，无论目标是同一Bank的同一开页，还是不同Bank的已开页，连续列读命令都可实现流水线调度。

Figure 11.12 – Consecutive column-read commands to the same bank, rank, and channel（同一Bank、Rank、通道的连续列读命令）

该场景的核心时序规则：

• 连续列读命令的最佳调度间隔为 MAX(tBURST, tCCD)，由数据突发时长和设备内部预取长度共同决定

• 对于SDRAM、DDR、DDR2 SDRAM，tBURST天然大于tCCD，因此调度间隔由tBURST决定

• 对于DDR3 SDRAM，预取长度提升至8个数据节拍，tCCD为4个周期，此时调度间隔需取两者的最大值

2.2 同Rank连续写命令

与连续读命令一致，同一Rank内不同开页的连续列写命令，最佳调度间隔同样为 MAX(tBURST, tCCD)，可实现无冲突流水线执行。

三、读写命令与预充电命令的交互时序

预充电命令负责关闭当前激活的行，是闭页系统的核心操作，其与读写命令的时序约束，直接决定了跨行访问的最小间隔。

3.1 读到预充电时序

列读命令后紧跟预充电命令，需满足核心时序约束，保障读操作完成前，灵敏放大器不会被预充电复位。

Figure 11.13 – Read to precharge command timing（读至预充电命令时序）

核心时序公式：

• 基础最小间隔：tBURST + tRTP – tCCD

• 当设备内部突发长度tCCD与总线突发时长tBURST相等时，最小间隔简化为tRTP（读至预充电延迟）

• 通用计算公式：tRTP + (N-1)×tCCD，其中N为构建单次总线突发所需的内部突发数量

• 若使用带Posted CAS的列读命令，需额外叠加附加延迟tAL，公式变为：tAL + tBURST + tRTP – tCCD

3.2 写到预充电时序

列写命令后紧跟预充电命令，需保障写数据完整写入DRAM存储单元后，再执行预充电操作，核心约束为写恢复时间tWR。

Figure 11.24 – Write to precharge command timing（写至预充电命令时序）

核心时序规则：

• 列写命令到预充电命令的最小间隔，必须满足tCWD + tBURST + tWR

• 与写到读切换的tWTR不同，tWR要求数据完全写入存储单元，而tWTR仅要求I/O门控资源释放，因此tWR的时长通常显著大于tWTR

• 若使用带Posted CAS的列写命令，需额外叠加附加延迟tAL，公式变为：tAL + tCWD + tBURST + tWR

四、同Bank跨行访问的命令交互与Bank冲突

同一Bank内，对不同行的访问会触发Bank冲突，必须先执行预充电关闭当前行，再重新激活新行，产生完整的行周期开销，是DRAM随机访问延迟的核心来源。

4.1 同Bank跨行连续读命令

该场景分为最佳与最差两种极端情况，时序差异极大。

最佳场景

前提条件：前序行访问命令已满足tRAS最小要求，数据已完成回写到存储单元，可立即执行预充电。

Figure 11.14 – Consecutive column-read commands to different rows of the same bank: best-case scenario（同一Bank不同行的连续列读命令：最佳场景）

最小调度间隔公式：tBURST + tRTP – tCCD + tRP + tRCD

最差场景

前提条件：列读命令在tRCD满足后立即发出，此时tRAS尚未达标，预充电命令必须等待tRAS满足后才能下发。

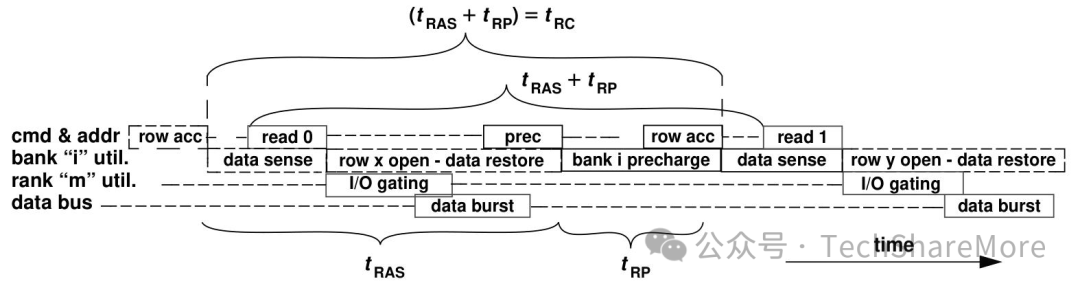

Figure 11.15 – Consecutive column-read commands to different rows of same bank: worst-case scenario（同一Bank不同行的连续列读命令：最差场景）

最小调度间隔公式：tRAS + tRP + tRCD = tRC + tRCD，直接产生完整的行周期开销。

4.2 同Bank跨行连续写命令

同Bank跨行的连续写命令，除了行周期约束外，还需额外满足写恢复时间tWR的要求。

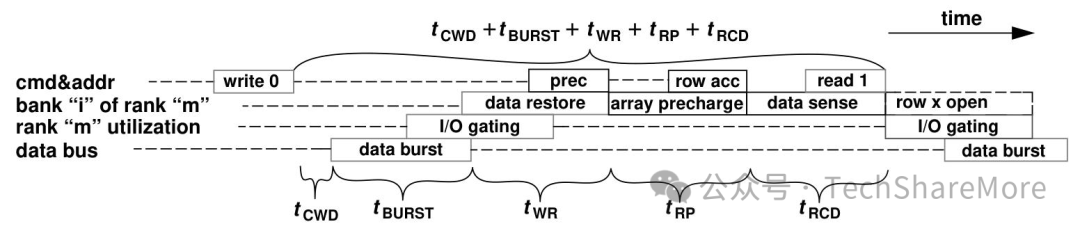

Figure 11.20 – Consecutive write commands, bank conflict, best cases（连续写命令，Bank冲突，最佳场景）

最佳场景最小调度间隔公式：tCWD + tBURST + tWR + tRP + tRCD

4.3 同Bank写后读跨行访问

写命令后对同一Bank的不同行发起读访问，需同时满足写恢复时间与行周期的双重约束。

Figure 11.26 – Read following write to different rows of the same bank（同一Bank不同行的写后读访问）

最佳场景最小调度间隔公式：tCWD + tBURST + tWR + tRP + tRCD

五、跨Bank访问的命令交互与冲突优化

不同Bank之间的硬件资源相互独立，理想情况下可并行执行操作，但如果目标Bank存在行冲突，仍会产生预充电-行激活的开销，可通过控制器的命令重排序大幅优化性能。

5.1 跨Bank读冲突：无命令重排序

前提条件：第二个读请求的目标Bank存在行冲突，且控制器不支持命令重排序，必须按顺序执行完第一个请求的所有命令，再执行第二个请求的命令。

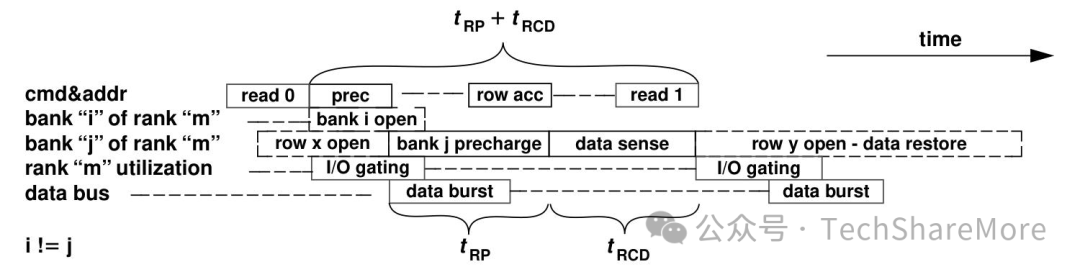

Figure 11.16 – Consecutive DRAM read commands to different banks; bank conflict; no command reordering（不同Bank的连续DRAM读命令；Bank冲突；无命令重排序）

最小调度间隔：tRP + tRCD

5.2 跨Bank读冲突：支持命令重排序

若控制器支持命令重排序，可提前下发冲突Bank的预充电命令，与第一个读请求的列读操作并行执行，进一步压缩调度间隔。

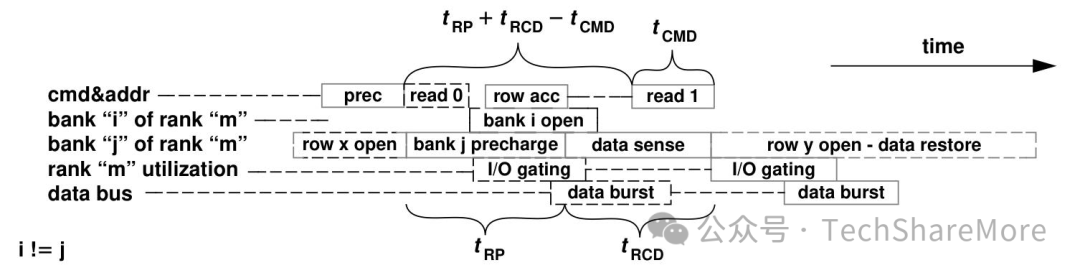

Figure 11.17 – Consecutive DRAM read commands to different banks, bank conflict, with command reordering（不同Bank的连续DRAM读命令，Bank冲突，支持命令重排序）

最小调度间隔：tRP + tRCD – tCMD

5.3 跨Bank读后写冲突

读命令后，对不同Bank的冲突行发起写访问，无命令重排序的最佳场景下，最小调度间隔为tCMD + tRP + tRCD。

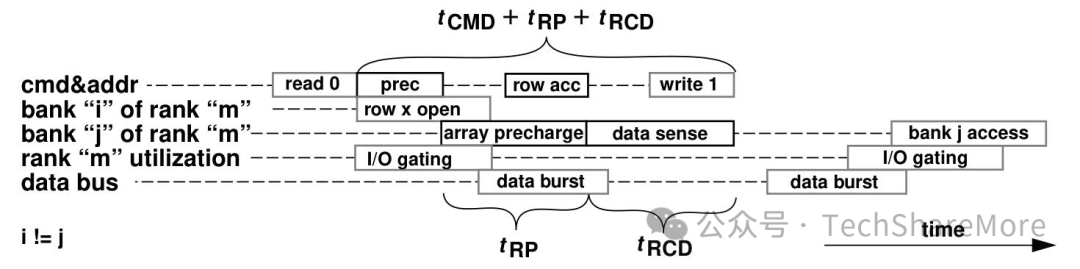

Figure 11.22 – Write command following read command to different banks: bank conflict, best case（不同Bank的读后写命令：Bank冲突，最佳场景）

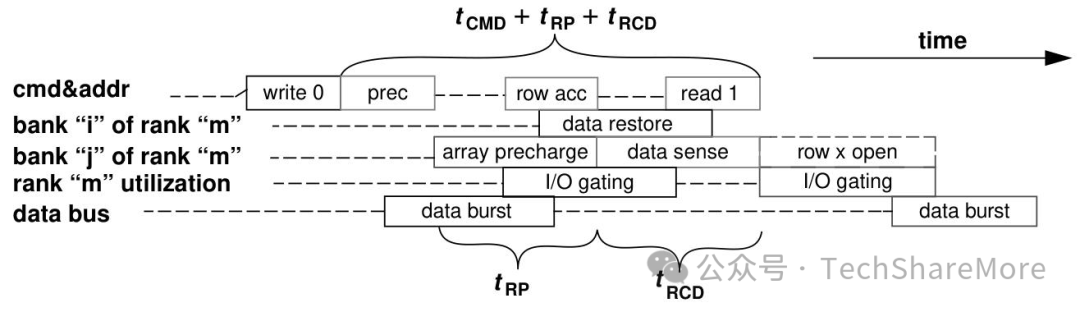

5.4 跨Bank写后读冲突

写命令后，对不同Bank的冲突行发起读访问，无命令重排序的最佳场景下，最小调度间隔取两个值的最大值：MAX(tCMD + tRP + tRCD, tCWD + tBURST + tWR)。

Figure 11.27 – Read following write to different banks, bank conflict, best case（不同Bank的写后读访问，Bank冲突，最佳场景）

• 若行冲突的预充电-激活流程耗时更久，调度间隔由tRP + tRCD决定

• 若写操作的写恢复流程耗时更久，调度间隔由写操作的完整时长决定，避免共享I/O资源冲突

六、跨Rank访问的命令交互与时序开销

不同Rank共享数据总线，但拥有独立的Bank硬件资源，核心约束来自共享总线的切换开销，而非Bank内的资源冲突。

6.1 跨Rank连续读命令

跨Rank的连续读命令，核心开销来自数据总线的DQS数据选通信号重同步时间tRTRS，避免不同Rank的数据在总线上冲突。

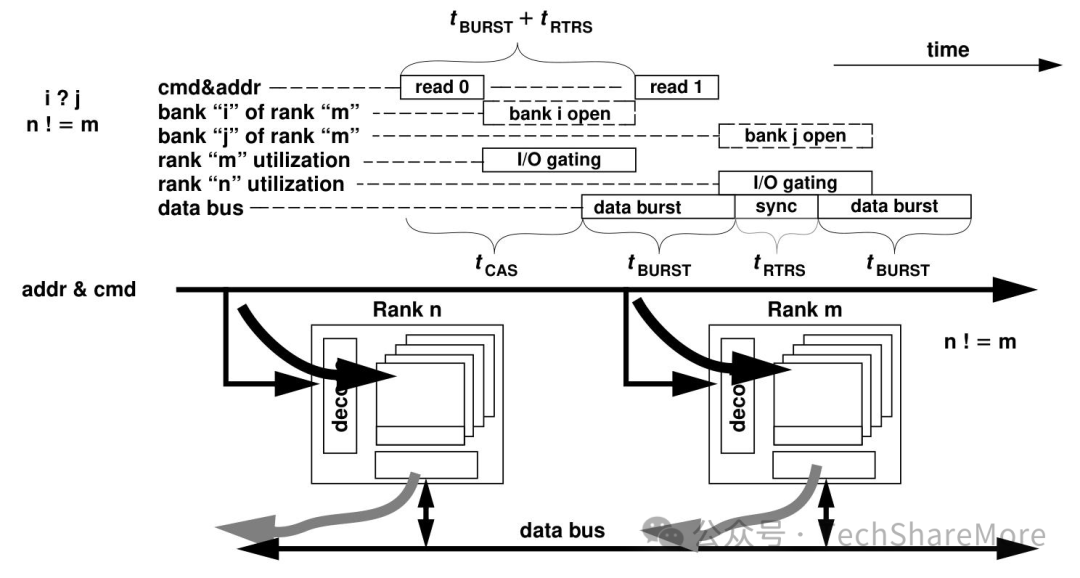

Figure 11.18 – Consecutive column-read commands to different ranks（不同Rank的连续列读命令）

核心时序规则：

• 跨Rank连续读命令的最小调度间隔为tBURST + tRTRS

• 低频SDRAM、Direct RDRAM系统中，无需DQS重同步，tRTRS=0，可无缝流水线调度

• DDR/DDR2 SDRAM系统中，tRTRS通常为1个完整时钟周期，会产生总线气泡

6.2 跨Rank连续写命令

与跨Rank读不同，写命令由内存控制器主导总线控制权，无需释放总线，理想情况下可无缝调度。但DDR2及后续设备的片上终端（ODT）切换，会引入额外的时序开销。

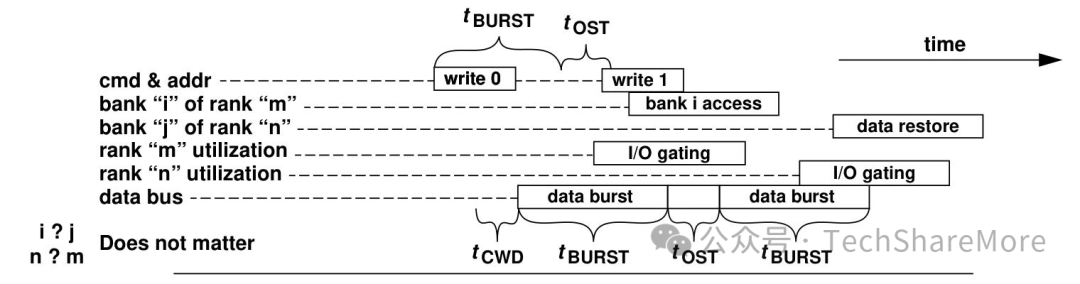

Figure 11.19 – Consecutive column-write commands to different ranks（不同Rank的连续列写命令）

核心时序规则：

• SDRAM、DDR SDRAM系统中，无ODT切换开销，跨Rank连续写命令可按tBURST间隔调度

• DDR2/DDR3 SDRAM系统中，ODT开关切换时间tOST会引入额外开销，最小调度间隔为tBURST + tOST

• 由于tRTRS通常大于等于tOST，工程中常统一用MAX(tRTRS, tOST)简化计算

6.3 跨Rank写后读命令

跨Rank的写后读访问，不存在同Rank的I/O门控资源冲突，仅需考虑总线同步与读写时序的相对偏移。

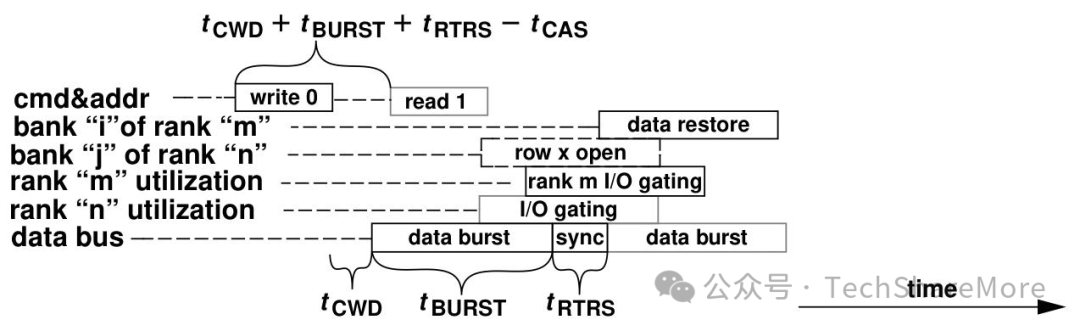

Figure 11.25 – Read following write to different ranks of DRAM devices（不同Rank DRAM设备的写后读访问）

最小调度间隔公式：tCWD + tBURST + tRTRS – tCAS

• DDR2 SDRAM系统中，tCWD = tCAS – 1，若tRTRS=1，公式可简化为tBURST，实现无额外开销的无缝调度

• DDR SDRAM系统中，tCWD=1、tRTRS=1，最小间隔为MAX(tCMD, tBURST – tCAS – 2)

七、读写切换的核心时序约束

读写命令的方向切换，是DRAM总线调度的核心难点，同Rank内的读写切换会引入显著的时序开销，是内存带宽利用率的关键瓶颈之一。

7.1 同Rank开页读后写切换

同Rank内，列读命令后紧跟列写命令，核心约束是避免读数据与写数据在总线上冲突，无需考虑内部I/O资源冲突。

Figure 11.21 – Write command following read command to open banks（开页下读后续写命令）

最小调度间隔公式：tCAS + tBURST + tRTRS – tCWD

• SDRAM系统中，tCWD=0、tRTRS=0，最小间隔简化为tCAS + tBURST

• DDR SDRAM系统中，tCWD=1、tRTRS=1，最小间隔同样简化为tCAS + tBURST，两种协议通过不同的参数抵消，最终结果一致

7.2 同Rank开页写后读切换

同Rank内，列写命令后紧跟列读命令，是开销更大的切换场景，核心约束是共享I/O门控资源的释放，必须等待写操作完成内部数据传输后，读命令才能使用I/O资源。

Figure 11.23 – Read following write to the same rank of DRAM devices（同Rank DRAM设备的写后读访问）

最小调度间隔公式：tCWD + tBURST + tWTR

• 该约束与目标Bank无关，只要是同Rank内的写后读切换，都必须满足tWTR（写至读延迟）要求

• 高端DRAM设备（如Direct RDRAM）通过内置写缓冲区，可大幅降低该开销，写数据进入缓冲区后即可释放I/O资源，无需等待写入存储单元

八、复合命令的交互时序规则

在11.1章节中我们介绍了列读写+自动预充电的复合命令，其核心交互时序与独立命令一致，但需满足设备内置的时序保护机制。

8.1 列读-预充电复合命令时序

复合命令将列读与预充电合并为单条命令，其内部的预充电动作，需同时满足读到预充电时序与tRAS最小要求。

Figure 11.28 – Row access to column-read-and-precharge command timing（行访问到列读-预充电复合命令的时序）

核心时序规则：

• 行访问命令到复合读命令的最小下发间隔为tRCD – tAL，Posted CAS模式下可提前下发

• 复合命令的内部预充电动作，默认在tAL + tBURST + tRTP – tCCD后执行

• 若此时tRAS尚未满足，DRAM设备会自动延迟预充电动作，直到tRAS达标，无需控制器干预，即tRAS锁定机制

8.2 列写-预充电复合命令时序

列写-预充电复合命令的时序约束更简单，由于tRAS的最小定义已覆盖单条列写命令的完整流程，无需额外的时序锁定。

Figure 11.29 – Row access to column-write-and-precharge command timing（行访问到列写-预充电复合命令的时序）

核心时序规则：

• 行访问命令满足tRCD要求后，即可下发列写-预充电复合命令

• 设备会自动在写操作完成、满足tWR要求后，执行内部预充电动作

• DRAM设备通常为写周期受限设计，tRAS默认预留了单条写命令的时序余量，不会出现时序违规

九、DRAM命令最小时序约束汇总表

下表汇总了所有基础DRAM命令组合的最小调度间隔公式，覆盖行访问、列读、列写、预充电、刷新五大核心命令的全场景交互，是内存控制器设计、时序仿真的核心参考。

表11.4 DRAM命令最小时序约束方程汇总

注：A=行访问；R=列读；W=列写；P=预充电；F=刷新；S=同；d=不同；a=任意
