1、背景
在跑完stuck atpg drc之后，通过下面的命令可以得到一个关于clock的report。
report_clock_domain -compatible_clocks -details > clock_compatible.rpt

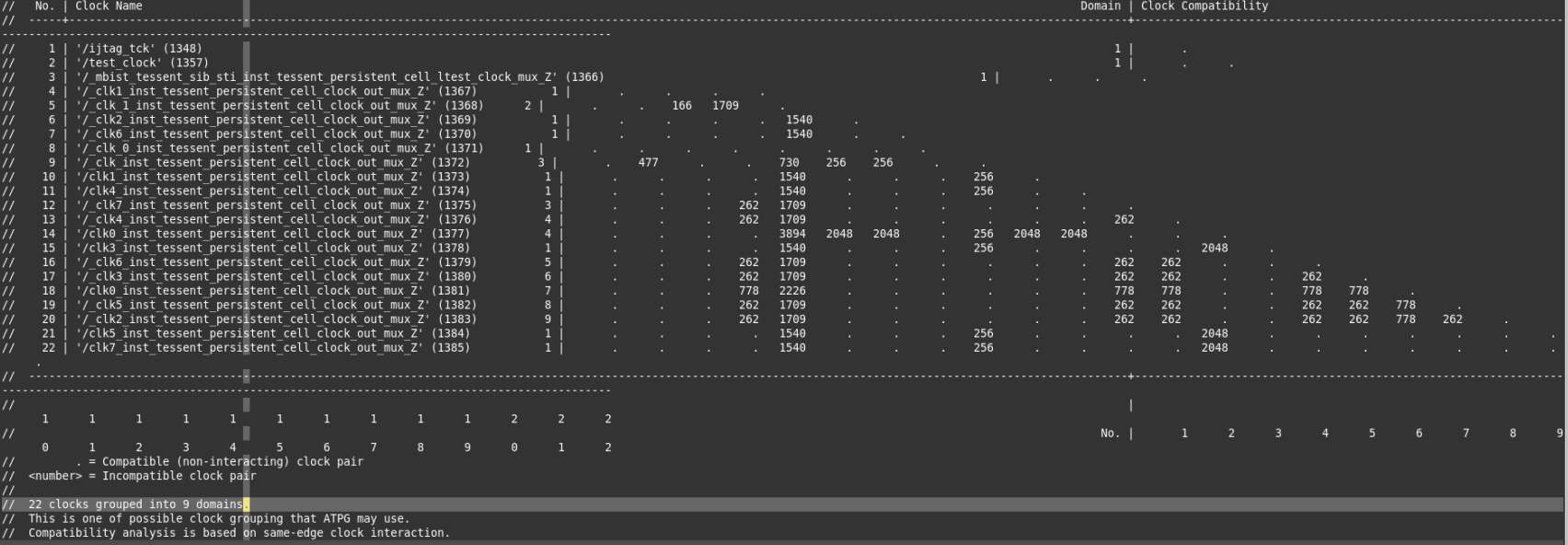

report的部分截图如下：
从图中初步看：里面列出了各个clock，并貌似定义了clock之间的某些关系等，这些特殊的关系恰恰是tool推atpg pattern的先决条件。
2、对report信息的解读

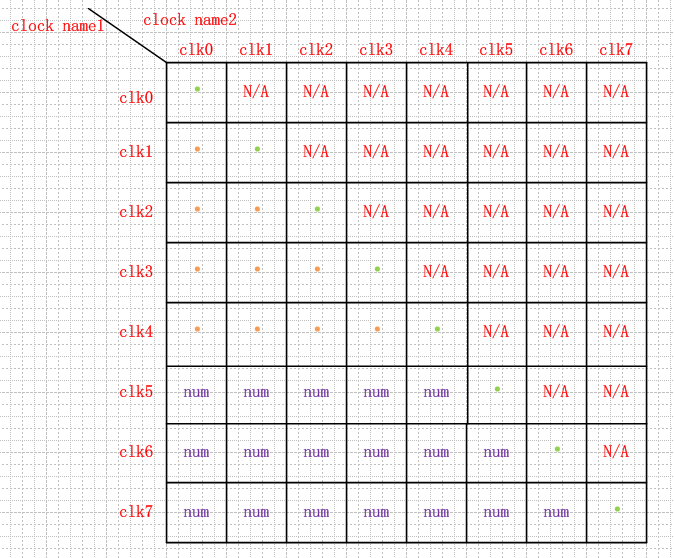

report中所要描述的内容大致可以参见下图：
对图中的信息解读如下：
（1）横轴和纵轴均表示每个OCC internal clock；
（2）带绿色点的框表明launch clock和capture clock是相同的时钟；
（3）带橘色点的框表明launch clock和capture clock是不相同的时钟，每个框所对应的时钟toggle组合是compatible的；
（4）带紫色num字样的框表明launch clock和capture clock是不相同的时钟，每个框所对应的时钟toggle组合不是compatible的，每个num均对应tool分析出来的当前时钟组合中存在interaction的path条数；
（5）带红色N/A字样的框是矩阵的上半角，与下半角的时钟组合重合，所以矩阵的上半角时钟组合就不需要重复统计了；
3、对各种时钟组合的描述
根据前面第二章的描述，可以将各种时钟的组合分为以下三种情况：
3.1 same clock
