摘要
超导量子计算作为当前最具实用化前景的量子计算技术路线之一,其核心在于对超导量子比特的精确控制。本文深入探讨了超导量子比特的微波脉冲控制技术,从基础物理原理到工程实现,从脉冲设计到编程实践,为读者提供一份完整的技术指南。文章涵盖量子比特的能级结构、微波-量子比特相互作用、脉冲整形技术、量子门实现、硬件接口编程以及误差缓解策略等内容,并提供了大量的Python代码示例和数学公式推导,旨在帮助读者全面掌握超导量子比特的微波脉冲编程技术。
关键词: 超导量子比特、微波脉冲、量子门、脉冲整形、DRAG、Qiskit、量子控制
目录
- 2.1 Transmon量子比特结构
- 2.2 能级结构与非谐性
- 2.3 约瑟夫森结的非线性电感
- 3.1 半经典驱动理论
- 3.2 Rabi振荡与旋转波近似
- 3.3 布洛赫球表示
- 4.1 高斯脉冲
- 4.2 DRAG脉冲
- 4.3 优化脉冲设计
- 5.1 单量子比特门
- 5.2 两量子比特门
- 5.3 通用量子门集
- 6.1 脉冲数据结构
- 6.2 序列构建方法
- 6.3 同步与触发
- 7.1 控制系统架构
- 7.2 AWG编程接口
- 7.3 混频与上变频
- 8.1 Rabi振荡校准
- 8.2 Ramsey干涉测量
- 8.3 自旋回声与T2测量
- 9.1 零噪声外推
- 9.2 概率误差消除
- 9.3 动态解耦
- 10.1 脉冲生成库
- 10.2 量子门实现
- 10.3 模拟与仿真
1. 引言
量子计算作为21世纪最具革命性的技术之一,正在从实验室走向实用化。在众多量子计算技术路线中,超导量子计算凭借其可扩展性、高集成度和相对成熟的微纳加工工艺,成为当前工业界和学术界最为关注的方向。IBM、Google、Rigetti等公司和众多研究机构都在积极推进超导量子计算技术的发展,量子比特数量从最初的几颗发展到如今的数百颗,量子体积(Quantum Volume)也在逐年提升。
超导量子计算的核心挑战之一是如何对量子比特进行高精度的控制。与经典比特不同,量子比特可以处于0和1的叠加态,这种量子叠加特性赋予了量子计算强大的并行计算能力,但同时也对控制系统提出了极高的要求。任何微小的控制误差都可能导致量子态的退相干,从而破坏量子计算的准确性。
微波脉冲控制是超导量子比特最常用的操控方式。通过向量子比特施加精心设计的微波脉冲,可以实现量子态的制备、量子门的执行以及量子信息的读取。微波脉冲的参数(幅度、频率、相位、持续时间)需要精确控制,以确保量子门的高保真度。当前最先进的超导量子系统已经实现了超过99.9%的单量子比特门保真度和超过99%的两量子比特门保真度。
本文将从理论和实践两个维度,系统地介绍超导量子比特的微波脉冲控制技术。我们将从量子比特的物理基础出发,深入探讨微波-量子比特相互作用的量子力学原理,详细介绍各种脉冲整形技术,并提供完整的编程实现。无论你是量子计算的初学者,还是希望深入了解硬件控制的研究人员,本文都将为你提供有价值的参考。
1.1 超导量子计算的发展现状
超导量子计算的发展历程可以追溯到20世纪90年代末。1999年,日本NEC的Nakamura等人首次在超导库珀对盒(Cooper Pair Box)中观测到量子相干振荡,开创了超导量子计算的新纪元。此后,研究人员不断改进量子比特设计,从电荷量子比特到磁通量子比特,再到现在的Transmon量子比特,相干时间从纳秒量级提升到毫秒量级,增长了数百万倍。
当前,超导量子计算技术正处于快速发展期:
-
量子比特数量:IBM的Condor处理器拥有1121个量子比特,Google的Sycamore处理器拥有53个量子比特,中国的\”祖冲之\”系列也实现了66个量子比特。
-
门保真度:单量子比特门保真度已达到99.95%以上,两量子比特门保真度达到99.5%以上。
-
相干时间:T1时间(能量弛豫时间)已达到毫秒量级,T2时间(退相干时间)也接近T1的极限。
-
量子体积:IBM的量子体积已从2017年的QV=4提升到2024年的QV=512,增长了128倍。
这些进展表明,超导量子计算正在逐步接近实用化量子优势(Quantum Advantage)的门槛。
1.2 微波控制的重要性
在超导量子计算系统中,微波控制扮演着核心角色:
量子态操控:通过微波脉冲可以实现量子比特任意量子态的制备。例如,一个π脉冲可以将量子比特从|0⟩态翻转到|1⟩态,而一个π/2脉冲可以创建|0⟩和|1⟩的等概率叠加态。
量子门执行:单量子比特门(X、Y、Z、H门等)和两量子比特门(CNOT、CZ、iSWAP等)都通过特定的微波脉冲序列来实现。门操作的保真度直接取决于脉冲的设计和执行的精度。
量子态读取:通过向读出谐振器施加微波脉冲并测量反射信号的相位和幅度,可以实现量子比特状态的非破坏性测量。
实时反馈:现代量子控制系统支持微秒级的实时反馈,可以根据测量结果动态调整后续的控制脉冲,实现量子纠错和自适应量子算法。
1.3 本文的组织结构
本文的组织结构如下:
第2章介绍超导量子比特的物理基础,包括Transmon量子比特的结构、能级特性和约瑟夫森结的非线性效应。
第3章讨论微波与量子比特的相互作用,建立半经典驱动理论,推导Rabi振荡公式,并介绍布洛赫球表示方法。
第4章详细讲解脉冲整形技术,包括高斯脉冲、DRAG脉冲和优化脉冲设计方法。
第5章介绍量子门的实现方法,涵盖单量子比特门和两量子比特门的脉冲实现。
第6章讨论脉冲序列的编程方法,包括数据结构、构建方法和同步机制。
第7章介绍硬件接口和AWG控制,包括控制系统架构、编程接口和混频技术。
第8章讲解校准和优化方法,包括Rabi振荡校准、Ramsey干涉测量和自旋回声技术。
第9章介绍误差缓解技术,包括零噪声外推、概率误差消除和动态解耦。
第10章提供完整的代码实现,包括脉冲生成库、量子门实现和模拟仿真。
第11-14章分别讨论性能评估、实际应用案例、未来发展趋势和总结展望。
2. 超导量子比特物理基础
要理解微波脉冲如何控制超导量子比特,首先需要深入了解超导量子比特的物理本质。本章将介绍Transmon量子比特的基本结构、能级特性以及约瑟夫森结的非线性效应,为后续的脉冲控制理论奠定基础。
2.1 Transmon量子比特结构
Transmon(Transmission Line Shunted Plasma Oscillation)量子比特是目前最广泛使用的超导量子比特设计之一。它于2007年由耶鲁大学的研究团队提出,通过将超导量子比特与一个大电容并联,有效地降低了对电荷噪声的敏感性。
2.1.1 基本电路结构
Transmon量子比特的核心是一个约瑟夫森结(Josephson Junction)与一个电容并联形成的非线性LC振荡电路。其电路哈密顿量可以表示为:
H ^ = 4 E C n ^ 2 − E J cos ( ϕ ^ ) \\hat{H} = 4E_C \\hat{n}^2 – E_J \\cos(\\hat{\\phi}) H^=4ECn^2−EJcos(ϕ^)
其中:
- E C = e 2 / 2 C Σ E_C = e^2 / 2C_\\Sigma EC=e2/2CΣ 是充电能量, C Σ C_\\Sigma CΣ 是总电容
- E J E_J EJ 是约瑟夫森能量
- n ^ \\hat{n} n^ 是库珀对数算符
- ϕ ^ \\hat{\\phi} ϕ^ 是相位算符
约瑟夫森结的超流-相位关系为:
I = I c sin ( ϕ ) I = I_c \\sin(\\phi) I=Icsin(ϕ)
其中 I c I_c Ic是临界电流,与约瑟夫森能量的关系为 E J = ℏ I c / 2 e E_J = \\hbar I_c / 2e EJ=ℏIc/2e。
2.1.2 能级量子化
在Transmon工作点( E J ≫ E C E_J \\gg E_C EJ≫EC),相位波动较小,可以对余弦项进行展开:
H ^ ≈ 4 E C n ^ 2 + 1 2 E J ϕ ^ 2 − 1 24 E J ϕ ^ 4 + ⋯ \\hat{H} \\approx 4E_C \\hat{n}^2 + \\frac{1}{2}E_J \\hat{\\phi}^2 – \\frac{1}{24}E_J \\hat{\\phi}^4 + \\cdots H^≈4ECn^2+21EJϕ^2−241EJϕ^4+⋯
这相当于一个非谐振子,其能级为:
E n ≈ ℏ ω 01 ( n + 1 2 ) − E C 12 ( 6 n 2 + 6 n + 1 ) E_n \\approx \\hbar \\omega_{01} \\left(n + \\frac{1}{2}\\right) – \\frac{E_C}{12}(6n^2 + 6n + 1) En≈ℏω01(n+21)−12EC(6n2+6n+1)
其中 ω 01 = 8 E J E C / ℏ \\omega_{01} = \\sqrt{8E_J E_C}/\\hbar ω01=8EJEC
/ℏ是基态到第一激发态的跃迁频率。
相邻能级间的跃迁频率为:
ω n , n + 1 = E n + 1 − E n ℏ = ω 01 − n E C ℏ \\omega_{n,n+1} = \\frac{E_{n+1} – E_n}{\\hbar} = \\omega_{01} – n \\frac{E_C}{\\hbar} ωn,n+1=ℏEn+1−En=ω01−nℏEC
这表明能级间隔不是等间距的,而是随着能级数的增加而减小,这种非谐性是实现两能级量子比特的关键。
2.2 能级结构与非谐性

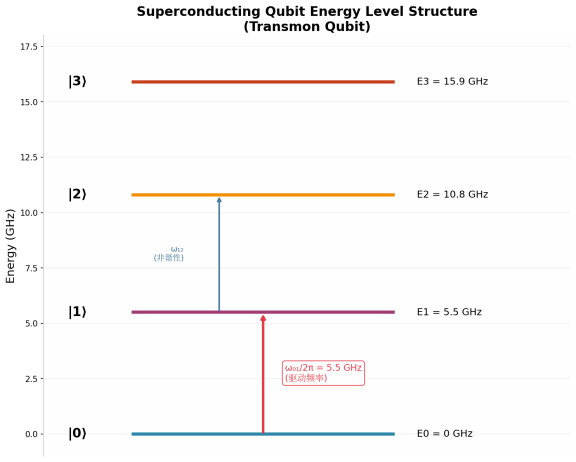

Transmon量子比特的能级结构如图1所示。与谐振子不同,Transmon的能级间隔随着能级数的增加而减小,这种非谐性(Anharmonicity)对于实现高保真度的量子门至关重要。

图1:Transmon量子比特的能级结构示意图。显示了基态|0⟩、第一激发态|1⟩、第二激发态|2⟩和第三激发态|3⟩的能量,以及主要的跃迁频率ω₀₁和ω₁₂。非谐性α = ω₁₂ – ω₀₁ ≈ -E_C/ℏ。
2.2.1 非谐性的定义与重要性
非谐性(Anharmonicity)定义为相邻能级间隔的差异:
α = ω 12 − ω 01 = − E C ℏ \\alpha = \\omega_{12} – \\omega_{01} = -\\frac{E_C}{\\hbar} α=ω12−ω01=−ℏEC
对于典型的Transmon量子比特, E C ≈ 200 − 300 E_C \\approx 200-300 EC≈200−300 MHz,因此非谐性约为-200到-300 MHz。
非谐性的重要性体现在以下几个方面:
两能级近似:足够的非谐性使得我们可以将量子比特近似为两能级系统,因为驱动|0⟩→|1⟩跃迁的微波不会同时驱动|1⟩→|2⟩跃迁。
高保真度门操作:非谐性越大,实现高保真度量子门所需的脉冲带宽就可以越宽,从而缩短门操作时间。
泄漏抑制:足够的非谐性可以抑制量子态泄漏到高能级(如|2⟩态),这对于实现高保真度门操作至关重要。
2.2.2 能级跃迁选择定则
在偶极近似下,微波驱动与量子比特的相互作用哈密顿量为:
H ^ d = − d ⃗ ⋅ E ⃗ = − e n ^ ⋅ C g C Σ V d ( t ) \\hat{H}_d = -\\vec{d} \\cdot \\vec{E} = -e\\hat{n} \\cdot \\frac{C_g}{C_\\Sigma} V_d(t) H^d=−d
⋅E
=−en^⋅CΣCgVd(t)
其中 C g C_g Cg是门电容, V d ( t ) V_d(t) Vd(t)是驱动电压。
由于 n ^ ∝ i ( a ^ − a ^ † ) \\hat{n} \\propto i(\\hat{a} – \\hat{a}^\\dagger) n^∝i(a^−a^†),驱动只连接相邻能级:
⟨ n ∣ n ^ ∣ m ⟩ ∝ n + 1 δ m , n + 1 − n δ m , n − 1 \\langle n | \\hat{n} | m \\rangle \\propto \\sqrt{n+1} \\delta_{m,n+1} – \\sqrt{n} \\delta_{m,n-1} ⟨n∣n^∣m⟩∝n+1
δm,n+1−n
δm,n−1
这意味着跃迁选择定则为 Δ n = ± 1 \\Delta n = \\pm 1 Δn=±1,即只能发生相邻能级间的跃迁。
2.3 约瑟夫森结的非线性电感
约瑟夫森结是超导量子比特的核心元件,它提供了必要的非线性来创建非等间距的能级结构。
2.3.1 约瑟夫森效应
约瑟夫森效应描述了超导体之间弱连接(如绝缘隧道结)的超流输运现象。对于理想的约瑟夫森结:
直流约瑟夫森效应:在没有外加电压时,可以有直流超导电流通过结:
I = I c sin ( ϕ ) I = I_c \\sin(\\phi) I=Icsin(ϕ)
交流约瑟夫森效应:当结两端存在直流电压 V V V时,产生频率为 ω J = 2 e V / ℏ \\omega_J = 2eV/\\hbar ωJ=2eV/ℏ的交流电流:
I = I c sin ( ω J t + ϕ 0 ) I = I_c \\sin(\\omega_J t + \\phi_0) I=Icsin(ωJt+ϕ0)
2.3.2 非线性电感
约瑟夫森结的电感不是常数,而是与通过结的电流有关:
L J ( ϕ ) = ℏ 2 e I c cos ( ϕ ) = L J 0 cos ( ϕ ) L_J(\\phi) = \\frac{\\hbar}{2eI_c \\cos(\\phi)} = \\frac{L_{J0}}{\\cos(\\phi)} LJ(ϕ)=2eIccos(ϕ)ℏ=cos(ϕ)LJ0
其中 L J 0 = ℏ / 2 e I c L_{J0} = \\hbar / 2eI_c LJ0=ℏ/2eIc是零电流时的约瑟夫森电感。
这种电流依赖的电感是非线性的来源。在小相位近似下( ϕ ≪ 1 \\phi \\ll 1 ϕ≪1):
L J ( ϕ ) ≈ L J 0 ( 1 + ϕ 2 2 + ⋯ ) L_J(\\phi) \\approx L_{J0} \\left(1 + \\frac{\\phi^2}{2} + \\cdots\\right) LJ(ϕ)≈LJ0(1+2ϕ2+⋯)
这导致了一个非谐的势能:
U ( ϕ ) = ℏ I c 2 e ( 1 − cos ( ϕ ) ) ≈ ℏ I c 4 e ϕ 2 − ℏ I c 48 e ϕ 4 + ⋯ U(\\phi) = \\frac{\\hbar I_c}{2e}(1 – \\cos(\\phi)) \\approx \\frac{\\hbar I_c}{4e}\\phi^2 – \\frac{\\hbar I_c}{48e}\\phi^4 + \\cdots U(ϕ)=2eℏIc(1−cos(ϕ))≈4eℏIcϕ2−48eℏIcϕ4+⋯
四次项的存在使得能级间隔不再等间距,从而产生了非谐性。
2.3.3 Transmon的设计参数
Transmon量子比特的设计需要权衡多个参数:
| E J E_J EJ | 10-20 GHz | 决定工作频率,影响对磁通噪声的敏感性 |
| E C E_C EC | 200-400 MHz | 决定非谐性,影响对电荷噪声的敏感性 |
| E J / E C E_J/E_C EJ/EC | 30-100 | 比值越大,对电荷噪声越不敏感 |
| ω 01 / 2 π \\omega_{01}/2\\pi ω01/2π | 4-6 GHz | 工作频率,需要与读出电路匹配 |
| α / 2 π \\alpha/2\\pi α/2π | -200 to -300 MHz | 非谐性,影响门操作速度和泄漏 |
表1:Transmon量子比特的典型设计参数
3. 微波与量子比特相互作用
理解了超导量子比特的物理基础后,本节将讨论微波如何与量子比特相互作用,以及如何利用这种相互作用来实现量子态的操控。我们将建立半经典驱动理论,推导Rabi振荡公式,并介绍布洛赫球这一直观的可视化工具。
3.1 半经典驱动理论
在量子比特控制中,微波场被视为经典场,而量子比特则用量子力学描述。这种半经典处理方法在量子光学和量子控制中被广泛使用。
3.1.1 驱动哈密顿量
考虑一个沿 x x x方向的微波电场驱动量子比特:
H ^ d ( t ) = ℏ Ω ( t ) cos ( ω d t + ϕ ) σ ^ x \\hat{H}_d(t) = \\hbar \\Omega(t) \\cos(\\omega_d t + \\phi) \\hat{\\sigma}_x H^d(t)=ℏΩ(t)cos(ωdt+ϕ)σ^x
其中:
- Ω ( t ) \\Omega(t) Ω(t)是时变的Rabi频率(与驱动幅度成正比)
- ω d \\omega_d ωd是驱动频率
- ϕ \\phi ϕ是驱动相位
- σ ^ x \\hat{\\sigma}_x σ^x是泡利 x x x矩阵
总哈密顿量为:
H ^ = ℏ ω 01 2 σ ^ z + ℏ Ω ( t ) cos ( ω d t + ϕ ) σ ^ x \\hat{H} = \\frac{\\hbar\\omega_{01}}{2}\\hat{\\sigma}_z + \\hbar \\Omega(t) \\cos(\\omega_d t + \\phi) \\hat{\\sigma}_x H^=2ℏω01σ^z+ℏΩ(t)cos(ωdt+ϕ)σ^x
3.1.2 旋转波近似
为了简化问题,我们进入以驱动频率旋转的参考系。使用幺正变换:
U ^ = exp ( − i ω d t 2 σ ^ z ) \\hat{U} = \\exp\\left(-i\\frac{\\omega_d t}{2}\\hat{\\sigma}_z\\right) U^=exp(−i2ωdtσ^
