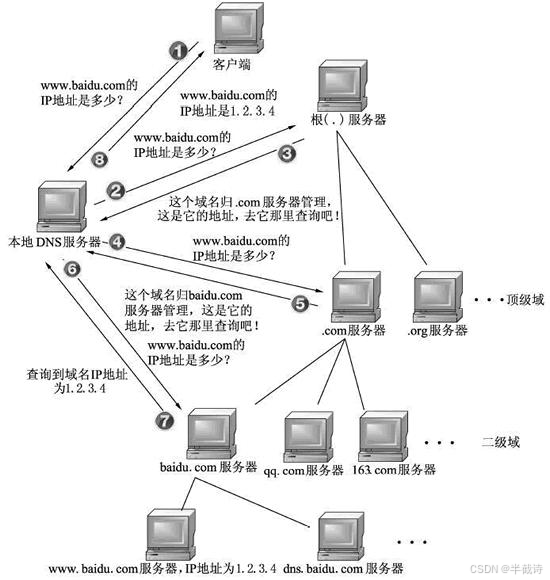

    • 2.3 DNS解析过程
    • • 1. DNS查询的类型
      • 2. 完整的DNS解析流程
    • 2.4 使用dig工具分析DNS
    • • 1. 安装dig工具
      • 2. 基本用法
      • 3. 常用选项
    • 2.5 DNS缓存与TTL
    • • 1. 为什么需要缓存
      • 2. 多级缓存
      • 3. TTL（生存时间）
    • 2.6 浏览器输入URL后发生的事情
  • 三、ICMP协议
  • • 3.1 ICMP的作用
    • • 1. IP协议的局限性
      • 2. ICMP协议简介

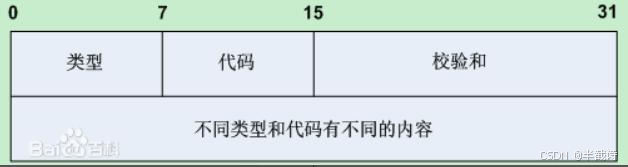

    • 3.2 ICMP报文格式
    • 3.3 ping命令
    • • 1. ping命令的作用
      • 2. ping命令的输出
      • 3. ping命令的工作原理
      • 4. ping的常见结果
    • 3.4 traceroute命令
    • • 1. traceroute的作用
      • 2. traceroute的输出
      • 3. traceroute的工作原理
    • 3.5 重要提醒：ping不是端口！
    • • 常见的面试陷阱
  • 四、本篇总结
  • • 4.1 核心要点回顾
    • 4.2 常见面试题
    • 4.3 实战技能总结
    • 4.4 网络系列总结

网络进阶：内网穿透、DNS与ICMP实战

💬 开篇：上一篇我们学习了NAT技术和代理服务器，知道了NAT会阻止外网主动访问内网。那么问题来了：如何在没有公网IP的情况下，让外网访问家里的服务器？如何让浏览器知道域名对应的IP地址？如何诊断网络故障？这篇文章将详细讲解内网穿透技术（frp实战部署）、DNS域名解析系统（dig工具使用）、ICMP协议（ping和traceroute原理），帮助你掌握这些实用的网络技术。

👍 点赞、收藏与分享：这篇包含大量实战内容——frp完整部署教程、dig工具使用、网络诊断技巧，还有"浏览器输入URL后发生的事情"这道经典面试题的完整解答。如果对你有帮助，请点赞收藏！

🚀 循序渐进：从内网穿透的原理讲起，到frp实战部署（SSH、Web服务），到DNS解析过程，到ICMP协议应用，一步步掌握网络实战技能。

一、内网穿透

1.1 内网穿透的需求

1. 问题的由来

典型场景：

你在家里搭建了一个服务器：

* 运行了一个网站
* 或者运行了NAS（网络存储）
* 或者搭建了游戏服务器

但是：

* 家里的网络是通过NAT上网的
* 没有公网IP（或者是动态公网IP）
* 外网无法主动访问你的服务器

你想在公司、学校、咖啡厅访问家里的服务器
怎么办？

NAT带来的限制：

前面讲过，NAT的缺陷：
无法从外部主动建立连接

家里的服务器：192.168.1.100
路由器的公网IP：202.244.174.37

你的朋友想访问你的服务器：

1. 朋友访问 202.244.174.37:80
2. 路由器收到请求
3. 路由器查NAPT表：没有对应的表项（因为是外部主动连接）
4. 路由器不知道转发给谁
5. 丢弃请求
6. 访问失败

即使配置端口映射，仍有问题：

* 很多宽带没有公网IP
* 公网IP是动态的，会变化
* 配置复杂，不方便

2. 解决方案：内网穿透

内网穿透的原理：

通过一台有公网IP的服务器做中转
内网服务器主动连接公网服务器
外部用户访问公网服务器
公网服务器把流量转发给内网服务器

关键：内网到公网是主动连接，可以穿透NAT！

基本架构：

内网服务器 ←────────┐
(192.168.1.100) │ 主动连接
↓
公网服务器
(123.45.67.89)
↑
外网──────────→┘

1.2 内网穿透核心原理：反向连接与中继转发

1. 内网穿透的核心思想

问题：

外网 → 内网：被NAT阻止 ✗
内网 → 外网：可以穿透NAT ✓

解决思路：
让内网服务器主动建立连接
保持连接不断
外网的数据通过这个连接反向传输

类比：打电话

你在家里（内网）
朋友在公司（外网）

朋友想找你：

* 直接打你家座机：打不通（被拦截）✗

解决办法：

* 你主动打电话给朋友（内网主动连接）✓
* 保持通话不挂断
* 朋友有话要说，通过这个通话传递

2. 详细工作流程

角色说明：

* 内网客户端（frpc）：部署在家里的电脑上
* 公网服务器（frps）：部署在有公网IP的服务器上
* 外网用户：想要访问你家里服务的人

Step 1：建立控制连接

内网客户端启动后：
1动连接公网服务器的控制端口（如7000）
2. 发送配置信息：

* 我要暴露本地的22端口（SSH）
* 请在公网服务器上监听6000端口

3. 建立长连接，保持不断
4. 定期发送心跳包

公网服务器：

1. 收到内网客户端的连接
2. 在6000端口开始监听
3. 等待外网用户的访问

Step 2：外网用户发起访问

外网用户要SSH到你家里的电脑：
ssh user@123.45.67.89 -p 6000
↑ ↑
公网服务器的IP 公网服务器监听的端口

Step 3：公网服务器转发请求

公网服务器：

1. 收到6000端口的连接请求
2. 查找：这个端口对应哪个内网客户端？
3. 找到：对应家里的电脑
4. 通过控制连接通知内网客户端："有新连接来了"

Step 4：建立数据连接

内网客户端：

1. 收到通知："有新连接"
2. 再次主动连接公网服务器（建立数据连接）
3. 连接本地的SSH服务（127.0.0.1:22）
4. 开始转发数据

公网服务器：

1. 将外网用户的数据 → 转发到内网客户端
2. 将内网客户端的数据 → 转发到外网用户

完整流程图：

外网用户 公网服务器(frps) 内网客户端(frpc) 本地SSH服务
| | | |
| | ←──────────────── | 控制连接 |
| | (frpc主动连接) | (一直保持) |
| | | |
| SSH连接请求 | | |
| (6000端口) | | |
|─── 通知："新连接" | |
| |───────────────────→| |
| | | 建立数据连接 |
| | ←──────────────── | (主动连接) |
| | | |
| | | 连接本地SSH |
| | |─────────────────→|
| | | |
| SSH数据 | | |
|───────────────→ |───────────────────→|─────────────────→|
| | | |
| | ←──────────────── | ←───────────────|
| ←───────────────| | |
| | | |

关键点：

1. 内网客户端始终主动连接公网服务器（穿透NAT）
2. 保持控制连接不断（用于通知）
3. 每个新访问建立新的数据连接（用于传输）
4. 公网服务器只是中转，不处理业务逻辑

1.3 frp实战部署

1. frp简介

frp（Fast Reverse Proxy）：

一个开源的内网穿透工具
用Go语言开发
支持TCP、UDP、HTTP、HTTPS等协议
配置简单，性能优秀

项目地址：https://github.com/fatedier/frp

frp的组成：

frps（服务端）：

* 部署在公网服务器上
* 接收内网客户端的连接
* 监听端口供外网访问

frpc（客户端）：

* 部署在内网机器上
* 主动连接frps
* 转发流量到本地服务

2. 准备工作

所需资源：

1. 公网服务器一台：

* 有公网IP
* 操作系统：Linux（Ubuntu/CentOS等）
* 开放必要的端口

2. 内网机器（你家的电脑）：

* 能访问互联网
* 运行需要暴露的服务（SSH、Nginx等）

3. frp软件：

* 下载地址：[https://github.com/fatedier/frp/releases](https://github.com/fatedier/frp/releases)
* 选择适合你操作系统的版本

下载frp：

# 在公网服务器和内网机器上都需要下载

# Linux x86_64
wget https://github.com/fatedier/frp/releases/download/v0.58.1/frp_0.58.1_linux_amd64.tar.gz

# 解压
tar -xzf frp_0.58.1_linux_amd64.tar.gz
cd frp_0.58.1_linux_amd64

frp的文件结构：

frp_0.58.1_linux_amd64/
├── frps # 服务端程序
├── frps.toml # 服务端配置文件
├── frpc # 客户端程序
├── frpc.toml # 客户端配置文件
└── LICENSE

3. 部署frps（公网服务器）

配置frps：

# 编辑服务端配置文件
vi frps.toml

frps.toml内容：

# frps.toml – 服务端配置

# bindPort = 7000

# 可选：Dashboard（管理面板）
# webServer.addr = "0.0.0.0"
# webServer.port = 7500
# webServer.user = "admin"
# webServer.password = "admin123"

启动frps：

# 前台运行（测试用）
./frps -c ./frps.toml

# 后台运行（生产环境）
nohup ./frps -c ./frps.toml &> frps.log &

# 查看进程
ps aux | grep frps

# 查看日志
tail -f frps.log

开放防火墙端口：

# Ubuntu/Debian
sudo ufw allow 7000/tcp # frps监听端口
sudo ufw allow 6000/tcp # 供外网访问的端口（SSH映射）
sudo ufw allow 8080/tcp # 供外网访问的端口（Nginx映射）

# CentOS/RHEL
sudo firewall-cmd –permanent –add-port=7000/tcp
sudo firewall-cmd –permanent –add-port=6000/tcp
sudo firewall-cmd –permanent –add-port=8080/tcp
sudo firewall-cmd –reload

4. 场景1：SSH远程登录

需求：

在公司远程SSH到家里的电脑
家里的电脑：运行SSH服务（22端口）
家里没有公网IP

配置frpc：

# 在家里的电脑上编辑客户端配置
vi frpc.toml

frpc.toml内容：

# frpc.toml – 客户端配置

# 公网服务器的地址和端口
serverAddr = "123.45.67.89" # 替换成你的公网服务器IP
serverPort = 7000

# 定义一个SSH服务的代理
[[proxies]]
name = "ssh" # 代理名称（任意）
type = "tcp" # 协议类型
localIP = "127.0.0.1" # 本地IP
localPort = 22 # 本地端口（SSH默认22）
remotePort = 6000 # 公网服务器监听的端口

启动frpc：

# 前台运行（测试用）
./frpc -c ./frpc.toml

# 后台运行
nohup ./frpc -c ./frpc.toml &> frpc.log &

# 查看日志
tail -f frpc.log

测试连接：

# 在公司的电脑上，SSH连接公网服务器的6000端口
ssh your_username@123.45.67.89 -p 6000

# 实际上会连接到家里电脑的22端口
# 成功！你现在可以远程操作家里的电脑了

工作流程：

公司电脑 → 公网服务器(123.45.67.89:6000)
→ frps转发
→ frpc接收
→ 家里电脑(127.0.0.1:22)

5. 场景2：远程访问Nginx网站

需求：

家里搭建了一个网站（Nginx）
想让朋友也能访问

安装Nginx（如果还没安装）：

# Ubuntu/Debian
sudo apt install nginx

# CentOS/RHEL
sudo yum install nginx

# 启动Nginx
sudo systemctl start nginx

# 默认监听80端口

修改Nginx首页（可选）：

# Ubuntu
sudo vi /var/www/html/index.nginx-debian.html

# CentOS
sudo vi /usr/share/nginx/html/index.html

# 改成自己的内容，比如：
# <h1>Welcome to My Home Server!</h1>

配置frpc（添加Nginx代理）：

# frpc.toml

serverAddr = "123.45.67.89"
serverPort = 7000

# SSH服务（之前的配置保留）
[[proxies]]
name = "ssh"
type = "tcp"
localIP = "127.0.0.1"
localPort = 22
remotePort = 6000

# Nginx服务（新增）
[[proxies]]
name = "web"
type = "tcp"
localIP = "127.0.0.1"
localPort = 80
remotePort = 8080

重启frpc：

# 停止之前的frpc
pkill frpc

# 重新启动
nohup ./frpc -c ./frpc.toml &> frpc.log &

测试访问：

# 在浏览器中访问：
http://123.45.67.89:8080

# 或者用curl：
curl http://123.45.67.89:8080

# 应该能看到你家里Nginx的页面

6. 高级配置：HTTP代理

HTTP代理的好处：

使用TCP代理需要指定端口（如8080）
使用HTTP代理可以通过域名访问（更友好）

前提条件：

你有一个域名（如：home.example.com）
域名解析到公网服务器的IP

修改frps配置：

# frps.toml

bindPort = 7000

# 添加HTTP支持
vhostHTTPPort = 80 # HTTP虚拟主机端口

修改frpc配置：

# frpc.toml

serverAddr = "123.45.67.89"
serverPort = 7000

# Nginx服务（使用HTTP类型）
[[proxies]]
name = "web"
type = "http" # 改成HTTP类型
localIP = "127.0.0.1"
localPort = 80
customDomains = ["home.example.com"] # 绑定域名

重启frps和frpc：

# 公网服务器
pkill frps
nohup ./frps -c ./frps.toml &> frps.log &

# 家里的电脑
pkill frpc
nohup ./frpc -c ./frpc.toml &> frpc.log &

访问测试：

# 直接通过域名访问（不需要端口号）
http://home.example.com

# 更加友好！

7. 安全建议

1. 加密传输：

# frps.toml
transport.tls.enable = true

# frpc.toml
transport.tls.enable = true

2. 身份验证：

# frps.toml
auth.method = "token"
auth.token = "your_secret_token_12345"

# frpc.toml
auth.method = "token"
auth.token = "your_secret_token_12345"

3. 限制访问：

# 在公网服务器上配置防火墙
# 只允许特定IP访问

sudo ufw allow from 1.2.3.4 to any port 6000

4. 使用HTTPS：

# frpc.toml
[[proxies]]
name = "web-https"
type = "https"
localIP = "127.0.0.1"
localPort = 443
customDomains = ["home.example.com"]

8. 常见问题

1. 连接失败：

检查清单：
□ 公网服务器的frps是否正常运行
□ 防火墙端口是否开放
□ frpc配置的serverAddr和serverPort是否正确
□ 本地服务是否正常运行

2. 连接不稳定：

可能原因：
– 网络不稳定
– frpc进程被kill
– 超时断开

解决方案：
– 配置心跳检测
– 配置自动重启
– 使用systemd管理frpc

3. 性能问题：

所有流量都通过公网服务器中转
会有性能损耗

改进方案：
– 选择带宽充足的公网服务器
– 使用P2P模式（需要两端都支持）
– 考虑使用专业的内网穿透服务

4. 使用systemd管理frpc（推荐）：

# 创建systemd服务文件
sudo vi /etc/systemd/system/frpc.service

# 内容：
[Unit]
Description=FRP Client
After=network.target

[Service]
Type=simple
User=root
WorkingDirectory=/path/to/frp
ExecStart=/path/to/frp/frpc -c /path/to/frp/frpc.toml
Restart=on-failure
RestartSec=5s

[Install]
WantedBy=multi-user.target

# 启动服务
sudo systemctl start frpc
sudo systemctl enable frpc # 开机自启

# 查看状态
sudo systemctl status frpc

二、DNS域名解析系统

2.1 DNS的背景

1. IP地址不方便记忆

问题：

TCP/IP网络使用IP地址和端口号定位主机和服务
但IP地址是数字，不方便记忆

例如：
– 百度：180.101.49.11
– 谷歌：142.250.185.46
– GitHub：20.205.243.166

试想：如果没有域名，你能记住这些IP吗？

早期的解决方案：hosts文件：

人们发明了"主机名"（hostname）
使用hosts文件描述主机名和IP的对应关系

hosts文件内容示例：
180.101.49.11 www.baidu.com
142.250.185.46 www.google.com
20.205.243.166 github.com

访问网站时：
1. 用户输入：www.baidu.com
2. 系统查hosts文件
3. 找到对应IP：180.101.49.11
4. 连接这个IP

hosts文件的问题：

最初，hosts文件由互联网信息中心（SRI-NIC）集中管理

遇到的困难：
1. 新电脑接入网络，需要向信息中心申请添加记录
2. IP变更，需要向信息中心申请修改
3. 其他电脑需要定期下载更新hosts文件
4. 互联网规模增长，hosts文件变得巨大
5. 管理和同步极其困难

无法扩展！

2. DNS系统的诞生

DNS的设计思想：

分布式管理：
– 不再集中管理一个文件
– 每个组织管理自己的域名
– 通过DNS服务器提供查询

自动查询：
– 用户输入域名
– 系统自动查询DNS服务器
– 获得对应的IP地址
– 无需手动维护hosts文件

DNS的好处：

✓ 可扩展：每个组织管理自己的域名
✓ 自动化：系统自动查询，无需手动更新
✓ 灵活：IP变更只需更新DNS服务器
✓ 高效：DNS服务器缓存查询结果

hosts文件的保留：

至今，计算机上仍保留hosts文件
在DNS查询之前，会先查hosts文件

位置：
– Linux/Mac: /etc/hosts
– Windows: C:\\Windows\\System32\\drivers\\etc\\hosts

优先级：
hosts文件 > DNS查询

用途：
– 本地开发（配置测试域名）
– 屏蔽广告（把广告域名指向127.0.0.1）
– 绕过DNS污染

2.2 域名的结构

1. 域名的层次结构

域名是树状结构：

.（根）
|
┌───────────────┼───────────────┐
| | |
com net org cn
| | | |
┌───┴───┐ ┌───┴───┐ ┌───┴───┐ ┌───┴───┐
baidu google cloudflare github wikipedia baidu qq
| | | | | | |
www www www www www www www

从右到左阅读：

www.baidu.com
│ │ └─ 一级域名（顶级域名，TLD）
│ └────── 二级域名
└─────────── 三级域名（主机名）

完整域名（FQDN）：

www.baidu.com.
↑
根域名（通常省略）

完整的域名应该以点结尾
但我们平时都省略了

2. 各级域名详解

根域名（Root）：

符号：.
全球只有13组根DNS服务器
负责管理顶级域名

一级域名（顶级域名，TLD）：

通用顶级域名（gTLD）：
– .com：商业机构
– .net：网络服务提供商
– .org：非盈利组织
– .edu：教育机构
– .gov：政府机构
– .mil：军事机构
– .int：国际组织

国家/地区顶级域名（ccTLD）：
– .cn：中国
– .us：美国
– .uk：英国
– .jp：日本
– .de：德国

新通用顶级域名：
– .tech：技术
– .app：应用
– .blog：博客
– .shop：商店

二级域名：

通常是企业名、组织名、个人名
由域名注册商注册获得

例子：
– baidu.com：百度公司
– google.com：谷歌公司
– github.com：GitHub平台

在某些国家，还有特定的二级域名：
– .com.cn：中国的商业域名
– .gov.cn：中国的政府域名
– .edu.cn：中国的教育域名

三级及以上域名（子域名）：

由二级域名的所有者自行创建和管理

例子：
www.baidu.com：
– www：三级域名，通常表示万维网服务

mail.google.com：
– mail：三级域名，谷歌的邮箱服务

api.github.com：
– api：三级域名，GitHub的API服务

blog.csdn.net：
– blog：三级域名，CSDN的博客服务

3. www的由来

www不是必需的：

www是一种习惯用法
历史上，人们常用子域名表示服务类型：

www.example.com → 网站服务（World Wide Web）
ftp.example.com → FTP文件传输服务
mail.example.com → 邮件服务

现代趋势：

很多网站不再使用www：
– google.com（不需要www）
– facebook.com
– twitter.com

但也有网站保留www：
– www.baidu.com
– www.qq.com
– www.taobao.com

技术上，example.com和www.example.com可以：
– 指向同一个IP（完全相同）
– 指向不同的IP（不同服务）
– 一个重定向到另一个

2.3 DNS解析过程

1. DNS查询的类型

递归查询：

客户端向DNS服务器发起查询
DNS服务器负责完成整个查询过程
返回最终结果给客户端

客户端 → DNS服务器："帮我查www.baidu.com"
DNS服务器：自己去查，查到后返回结果
客户端 ← DNS服务器："IP是180.101.49.11"

迭代查询：

DNS服务器之间的查询
如果自己不知道，返回下一个应该查询的服务器地址

DNS服务器A → 根服务器："www.baidu.com是多少？"
根服务器 → DNS服务器A："我不知道，但你可以问.com服务器"
DNS服务器A → .com服务器："www.baidu.com是多少？"
.com服务器 → DNS服务器A："我不知道，但你可以问baidu.com服务器"
...

2. 完整的DNS解析流程

场景：你在浏览器输入 www.baidu.com

Step 1：检查浏览器缓存

浏览器自己缓存了DNS解析结果
如果之前访问过www.baidu.com，可能有缓存
检查缓存，如果有且未过期，直接使用

Step 2：检查系统缓存

操作系统也有DNS缓存
Windows：ipconfig /displaydns 可以查看
Linux：Linux 是否有系统级缓存取决于发行版/组件（如 systemd-resolved、dnsmasq、nscd 等）。

Step 3：检查hosts文件

查看/etc/hosts（Linux）或C:\\Windows\\System32\\drivers\\etc\\hosts（Windows）
如果hosts文件中有www.baidu.com的记录，直接使用

Step 4：向本地DNS服务器查询（递归查询）

本地DNS服务器：
– 通常是ISP（运营商）提供的DNS服务器
– 或者是手动配置的DNS服务器（如8.8.8.8，114.114.114.114）

客户端 → 本地DNS服务器（如192.168.1.1）
请求：查询www.baidu.com

本地DNS服务器先检查自己的缓存
如果有缓存且未过期，直接返回

Step 5：本地DNS服务器向根服务器查询（迭代查询）

本地DNS服务器 → 根DNS服务器
请求："www.baidu.com的IP是多少？"

根DNS服务器 → 本地DNS服务器
响应："我不知道www.baidu.com，但我知道.com域由哪些服务器管理"
"去问这些.com顶级域名服务器：[.com NS列表]"

Step 6：向顶级域名服务器查询

本地DNS服务器 → .com顶级域名服务器
请求："www.baidu.com的IP是多少？"

.com服务器 → 本地DNS服务器
响应："我不知道www.baidu.com，但我知道baidu.com域由哪些服务器管理"
"去问这些baidu.com权威DNS服务器：[baidu.com NS列表]"

Step 7：向权威DNS服务器查询

本地DNS服务器 → baidu.com权威DNS服务器
请求："www.baidu.com的IP是多少？"

baidu.com服务器 → 本地DNS服务器
响应："www.baidu.com的IP是180.101.49.11"
"TTL=600秒"

Step 8：本地DNS服务器缓存并返回

本地DNS服务器：
1. 缓存这个解析结果（600秒）
2. 返回给客户端

本地DNS服务器 → 客户端
响应："www.baidu.com的IP是180.101.49.11"

Step 9：客户端连接

客户端获得IP地址：180.101.49.11
建立TCP连接
发送HTTP请求

完整流程图：

客户端 本地DNS 根DNS .com DNS baidu.com DNS
| | | | |
| 1.查询 | | | |
| www.baidu.com | | | |
|——————–>| | | |
| | 2.查询 | | |
| |———->| | |
| | 3.返回 | | |
| | .com NS | | |
| |<———-| | |
| | | |
| | 4.查询 | |
| |——————–>| |
| | 5.返回 | |
| | baidu.com NS | |
| |<——————–| |
| | |
| | 6.查询 |
| |———————————>|
| | 7.返回IP: 180.101.49.11 |
| |<———————————|
| | |
| 8.返回IP | |
|<——————–| |
| |
| 9.连接180.101.49.11 |
|——————————————————–>百度服务器

2.4 使用dig工具分析DNS

1. 安装dig工具

# CentOS/RHEL
sudo yum install bind-utils

# Ubuntu/Debian
sudo apt install dnsutils

# macOS
# dig通常已预装

2. 基本用法

查询域名：

dig www.baidu.com

# 输出示例：
; <<>> DiG 9.16.1-Ubuntu <<>> www.baidu.com
;; global options: +cmd
;; Got answer:
;; –>>HEADER<<- opcode: QUERY, status: NOERROR, id: 12345
;; flags: qr rd ra; QUERY: 1, ANSWER: 3, AUTHORITY: 0, ADDITIONAL: 1

;; QUESTION SECTION:
;www.baidu.com.INA

;; ANSWER SECTION:
www.baidu.com.600INCNAMEwww.a.shifen.com.
www.a.shifen.com.300INA180.101.49.11
www.a.shifen.com.300INA180.101.49.12

;; Query time: 10 msec
;; SERVER: 192.168.1.1#53(192.168.1.1)
;; WHEN: Mon Jan 15 10:00:00 CST 2024
;; MSG SIZE rcvd: 100

输出解释：

1. 开头部分：

dig版本信息和查询的域名

2. HEADER部分：

status: NOERROR → 查询成功
flags: qr rd ra → 查询标志
qr: 这是一个响应（query response）
rd: 期望递归查询（recursion desired）
ra: 服务器支持递归（recursion available）
QUERY: 1 → 1个查询
ANSWER: 3 → 3个答案记录

3. QUESTION SECTION：

查询的问题：
www.baidu.com. IN A
│ └ A记录（IPv4地址）
└ IN表示Internet类

4. ANSWER SECTION：

查询结果：
www.baidu.com. 600 IN CNAME www.a.shifen.com.
│ └ CNAME：别名记录
└ TTL=600秒（10分钟）

www.a.shifen.com. 300 IN A 180.101.49.11
│ └ IP地址
└ TTL=300秒（5分钟）

解释：
– www.baidu.com 是 www.a.shifen.com 的别名
– www.a.shifen.com 解析到两个IP地址（负载均衡）

5. 统计信息：

Query time: 10 msec → 查询耗时10毫秒
SERVER: 192.168.1.1#53 → 使用的DNS服务器及端口

3. 常用选项

只显示答案：

dig +short www.baidu.com

# 输出：
www.a.shifen.com.
180.101.49.11
180.101.49.12

指定DNS服务器：

# 使用Google DNS
dig @8.8.8.8 www.baidu.com

# 使用114 DNS
dig @114.114.114.114 www.baidu.com

查询特定记录类型：

# 查询A记录（IPv4）
dig www.baidu.com A

# 查询AAAA记录（IPv6）
dig www.baidu.com AAAA

# 查询MX记录（邮件服务器）
dig baidu.com MX

# 查询NS记录（域名服务器）
dig baidu.com NS

# 查询TXT记录（文本记录，常用于验证）
dig baidu.com TXT

追踪完整解析过程：

dig +trace www.baidu.com

# 会显示从根服务器开始的完整查询过程

2.5 DNS缓存与TTL

1. 为什么需要缓存

性能优化：

DNS查询需要多次网络请求
每次都查询会很慢

有了缓存：
– 第一次查询：完整的DNS解析流程
– 后续查询：直接从缓存获取
– 大大提高速度

减少DNS服务器负载：

如果没有缓存：
– 每次访问网站都要查询DNS
– 全球数十亿设备，数千亿次查询
– DNS服务器压力巨大

有了缓存：
– 大量查询由本地缓存满足
– DNS服务器压力大幅降低

2. 多级缓存

浏览器缓存：

Chrome浏览器：
– 查看DNS缓存：chrome://net-internals/#dns
– 清除DNS缓存：chrome://net-internals/#dns → Clear host cache

操作系统缓存：

Windows：
– 查看：ipconfig /displaydns
– 清除：ipconfig /flushdns

Linux：
– 通常没有系统级缓存
– 如果安装了nscd：sudo systemctl restart nscd

macOS：
– 清除：sudo dscacheutil -flushcache; sudo killall -HUP mDNSResponder

本地DNS服务器缓存：

ISP的DNS服务器缓存大量解析结果
TTL到期后才重新查询

3. TTL（生存时间）

TTL的作用：

控制缓存的有效期

例如：
www.baidu.com 600 IN A 180.101.49.11
│
TTL=600秒

意思：
– 这条记录可以缓存600秒（10分钟）
– 600秒后，需要重新查询

TTL的权衡：

TTL长（如86400秒=1天）：
✓ 减少DNS查询
✓ 提高性能
✗ IP变更后生效慢

TTL短（如60秒）：
✓ IP变更后快速生效
✗ 频繁查询DNS
✗ 性能略差

通常设置：
– 稳定的服务：TTL=3600秒（1小时）或更长
– 即将变更IP：提前降低TTL（如60秒）
– 变更完成后：再提高TTL

2.6 浏览器输入URL后发生的事情

经典面试题，综合考察网络知识

完整流程（以访问 http://www.baidu.com 为例）：

1. URL解析：

浏览器解析URL：
协议：http
域名：www.baidu.com
端口：80（默认）
路径：/（根路径）

2. DNS解析：

浏览器发起DNS查询（前面详细讲过的9步流程）
获得IP地址：180.101.49.11

3. 建立TCP连接：

三次握手：
浏览器 → 服务器：SYN
浏览器 ← 服务器：SYN+ACK
浏览器 → 服务器：ACK
连接建立

4. 发送HTTP请求：

浏览器发送HTTP请求：
GET / HTTP/1.1
Host: www.baidu.com
User-Agent: Mozilla/5.0 ...
Accept: text/html...
...

5. 服务器处理请求：

服务器接收请求
解析请求
处理业务逻辑
生成响应

6. 服务器返回HTTP响应：

HTTP/1.1 200 OK
Content-Type: text/html; charset=utf-8
Content-Length: 12345
...

<!DOCTYPE html>
<html>
...
</html>

7. 浏览器接收响应：

接收HTML内容
解析HTML
发现需要加载的资源（CSS、JS、图片）

8. 加载页面资源：

对于每个资源（CSS、JS、图片）：
– 可能需要DNS解析（如果是不同域名）
– 建立TCP连接（或复用已有连接）
– 发送HTTP请求
– 接收响应
– 浏览器缓存资源

9. 渲染页面：

解析HTML → 构建DOM树
解析CSS → 构建CSSOM树
合并DOM和CSSOM → 渲染树
布局（Layout）
绘制（Paint）
合成（Composite）
页面显示

10. 执行JavaScript：

解析和执行JS代码
可能修改DOM
可能发起新的网络请求（Ajax）

11. 持续交互：

用户点击、滚动、输入
JavaScript处理事件
可能发起新的网络请求
更新页面内容

涉及的网络协议栈：

应用层：HTTP/HTTPS、DNS
传输层：TCP
网络层：IP、ICMP
数据链路层：以太网、ARP
物理层：网线、光纤、WiFi

三、ICMP协议

3.1 ICMP的作用

1. IP协议的局限性

IP协议是不可靠的：

IP协议负责数据包的传输
但不保证数据包一定能到达目的地

可能的问题：
– 数据包丢失
– 路由不可达
– TTL超时
– 目标主机不存在

IP协议本身不提供错误报告机制

需要一个辅助协议：

需要一个协议来：
1. 报告错误情况
2. 诊断网络问题
3. 测试网络连通性

ICMP就是这个协议！

2. ICMP协议简介

ICMP（Internet Control Message Protocol，互联网控制消息协议）：

是网络层协议（虽然它封装在IP数据包中）
用于在IP主机和路由器之间传递控制消息
不传输数据，只传输控制信息

ICMP的主要功能：

1. 错误报告：
– 目标不可达
– 超时
– 参数错误

2. 网络诊断：
– Ping（测试连通性）
– Traceroute（跟踪路由）

ICMP与IP的关系：

ICMP虽然工作在网络层
但它仍然需要IP协议来传输ICMP消息

ICMP消息封装在IP数据包中：
┌────────────────────────────┐
│ IP首部 │
│ 协议号：1（ICMP） │
├────────────────────────────┤
│ ICMP消息 │
│ │
└────────────────────────────┘

3.2 ICMP报文格式

基本格式：

┌────────────────────────────────────────┐
│ 类型（Type）- 8位 │
├────────────────────────────────────────┤
│ 代码（Code）- 8位 │
├────────────────────────────────────────┤
│ 校验和（Checksum）- 16位 │
├────────────────────────────────────────┤
│ 数据部分（根据类型和代码变化） │
│ │
└────────────────────────────────────────┘

常见的ICMP消息类型：

ICMP分为两大类：

1. 错误报告消息：

类型3：目标不可达
类型11：TTL超时
类型12：参数错误
...

2. 查询消息：

类型8：Echo Request（Ping请求）
类型0：Echo Reply（Ping应答）
类型13：时间戳请求
类型14：时间戳应答
...

3.3 ping命令

1. ping命令的作用

ping命令：

用于测试网络连通性
基于ICMP Echo Request/Reply实现
最常用的网络诊断工具

基本用法：

# ping域名
ping www.baidu.com

# ping IP地址
ping 180.101.49.11

# ping指定次数（Linux）
ping -c 4 www.baidu.com

# ping指定次数（Windows）
ping -n 4 www.baidu.com

# 持续ping（Linux默认，Windows用 -t）
ping www.baidu.com

2. ping命令的输出

示例输出：

$ ping www.baidu.com

PING www.a.shifen.com (180.101.49.11): 56 data bytes
64 bytes from 180.101.49.11: icmp_seq=0 ttl=52 time=10.2 ms
64 bytes from 180.101.49.11: icmp_seq=1 ttl=52 time=10.5 ms
64 bytes from 180.101.49.11: icmp_seq=2 ttl=52 time=10.3 ms
64 bytes from 180.101.49.11: icmp_seq=3 ttl=52 time=10.4 ms

— www.a.shifen.com ping statistics —
4 packets transmitted, 4 packets received, 0.0% packet loss
round-trip min/avg/max/stddev = 10.2/10.4/10.5/0.1 ms

输出解释：

第一行：

PING www.a.shifen.com (180.101.49.11): 56 data bytes
│
└ DNS解析后的IP地址

每一行响应：

64 bytes from 180.101.49.11: icmp_seq=0 ttl=52 time=10.2 ms
│ │ │ │ │
│ │ │ │ └ 往返时间（RTT）
│ │ │ └ TTL值
│ │ └ 序列号
│ └ 响应来源IP
└ 数据包大小

统计信息：

4 packets transmitted → 发送了4个包
4 packets received → 收到了4个包
0.0% packet loss → 丢包率0%

round-trip min/avg/max/stddev = 10.2/10.4/10.5/0.1 ms
│ │ │ │
│ │ │ └ 标准差
│ │ └ 最大RTT
│ └ 平均RTT
└ 最小RTT

3. ping命令的工作原理

发送Echo Request：

1. ping程序构造ICMP Echo Request消息：
┌─────────────────────────────┐
│ 类型：8（Echo Request） │
│ 代码：0 │
│ 校验和：... │
│ 标识符：进程ID │
│ 序列号：递增（0, 1, 2...） │
│ 数据：填充数据 │
└─────────────────────────────┘

2. 封装在IP数据包中：
┌─────────────────────────────┐
│ IP首部 │
│ 源IP：你的IP │
│ 目的IP：180.101.49.11 │
│ 协议：1（ICMP） │
├─────────────────────────────┤
│ ICMP Echo Request │
└─────────────────────────────┘

3. 通过网络发送
4. 记录发送时间：t1

接收Echo Reply：

1. 目标主机收到Echo Request

2. 目标主机构造Echo Reply：
┌─────────────────────────────┐
│ 类型：0（Echo Reply） │
│ 代码：0 │
│ 校验和：... │
│ 标识符：与请求相同 │
│ 序列号：与请求相同 │
│ 数据：与请求相同 │
└─────────────────────────────┘

3. 返回给源主机

4. 源主机收到Echo Reply
5. 记录接收时间：t2
6. 计算RTT = t2 – t1

TTL的含义：

TTL（Time To Live，生存时间）：
– IP数据包的跳数限制
– 每经过一个路由器，TTL减1
– TTL减到0时，路由器丢弃数据包，发送ICMP超时消息

ping显示的TTL：
– 是响应包返回时的TTL值
– 不是原始TTL值

例如：
– 百度服务器发送时：TTL=64
– 经过12跳路由器：TTL=64-12=52
– ping显示：ttl=52

通过TTL可以估算跳数：
– Linux/Mac默认TTL=64
– Windows默认TTL=128
– 跳数 ≈ 初始TTL – 当前TTL

4. ping的常见结果

成功：

64 bytes from 180.101.49.11: icmp_seq=0 ttl=52 time=10.2 ms

说明：
– 网络连通
– 目标主机可达
– 往返时间正常

目标主机不可达：

From 192.168.1.1 icmp_seq=1 Destination Host Unreachable

可能原因：
– 目标主机不存在
– 目标主机关机
– 路由不可达
– 防火墙阻止

请求超时：

Request timeout for icmp_seq 0

可能原因：
– 数据包丢失
– 目标主机关机或禁ping
– 网络拥塞
– 防火墙阻止ICMP

丢包：

64 bytes from 180.101.49.11: icmp_seq=0 ttl=52 time=10.2 ms
Request timeout for icmp_seq 1
64 bytes from 180.101.49.11: icmp_seq=2 ttl=52 time=10.5 ms

— ping statistics —
3 packets transmitted, 2 packets received, 33.3% packet loss

说明：
– 网络不稳定
– 有丢包

3.4 traceroute命令

1. traceroute的作用

traceroute命令：

跟踪数据包到达目标的路径
显示经过的每一个路由器
基于ICMP和TTL机制实现

基本用法：

# Linux/Mac
traceroute www.baidu.com

# Windows（命令名不同）
tracert www.baidu.com

2. traceroute的输出

示例输出：

$ traceroute www.baidu.com

traceroute to www.a.shifen.com (180.101.49.11), 30 hops max, 60 byte packets
1 192.168.1.1 (192.168.1.1) 1.234 ms 1.123 ms 1.156 ms
2 100.64.0.1 (100.64.0.1) 5.678 ms 5.234 ms 5.456 ms
3 61.148.10.1 (61.148.10.1) 8.234 ms 8.123 ms 8.345 ms
4 202.97.33.1 (202.97.33.1) 10.234 ms 10.123 ms 10.456 ms
5 202.97.50.1 (202.97.50.1) 12.234 ms 12.123 ms 12.345 ms
6 * * *
7 180.101.49.11 (180.101.49.11) 15.234 ms 15.123 ms 15.456 ms

输出解释：

第一行：

traceroute to www.a.shifen.com (180.101.49.11), 30 hops max, 60 byte packets
│ │
│ └ 数据包大小
└ 最大跳数

每一跳：

1 192.168.1.1 (192.168.1.1) 1.234 ms 1.123 ms 1.156 ms
│ │ │ │ │
│ │ │ │ └ 第3次测试的RTT
│ │ │ └ 第2次测试的RTT
│ │ └ 第1次测试的RTT
│ └ 路由器IP
└ 跳数

特殊符号：

*：表示超时，没有收到响应
可能原因：
– 路由器不响应ICMP
– 防火墙阻止
– 该跳丢包

3. traceroute的工作原理

基于TTL机制：

Step 1：发送TTL=1的数据包

1. traceroute发送UDP或ICMP数据包，TTL=1

2. 第一跳路由器收到：
– TTL减1，变成0
– 丢弃数据包
– 发送ICMP超时消息给源主机

3. 源主机收到ICMP超时消息：
– 获得第一跳路由器的IP
– 记录RTT

第一跳路由器：192.168.1.1

Step 2：发送TTL=2的数据包

1. traceroute发送数据包，TTL=2

2. 第一跳路由器：
– TTL减1，变成1
– 转发数据包

3. 第二跳路由器收到：
– TTL减1，变成0
– 丢弃数据包
– 发送ICMP超时消息

4. 源主机收到消息：
– 获得第二跳路由器的IP
– 记录RTT

第二跳路由器：100.64.0.1

Step 3：发送TTL=3的数据包

类似的过程...

第三跳路由器：61.148.10.1

持续增加TTL，直到：

1. 到达目标主机：
– 目标主机返回ICMP端口不可达（UDP方式）
– 或返回ICMP Echo Reply（ICMP方式）

2. 达到最大跳数（默认30）

结束

完整流程图：

源主机 路由器1 路由器2 目标主机
| | | |
| TTL=1 | | |
|——————>| | |
| | TTL超时 | |
|<——————| | |
| (ICMP超时消息) | | |
| | | |
| TTL=2 | | |
|——————>| TTL=1 | |
| |—————>| |
| | | TTL超时 |
| |<—————| |
|<——————| | |
| (ICMP超时消息) | | |
| | | |
| TTL=3 | | |
|——————>| TTL=2 | |
| |—————>| TTL=1 |
| | |—————>|
| | | | 到达目标
| | |<—————|
| |<—————| |
|<——————| | |
| (目标可达响应) | | |

3.5 重要提醒：ping不是端口！

常见的面试陷阱

错误的问题：

面试官："telnet是23端口，ssh是22端口，那么ping是什么端口？"

正确的回答：

千万注意！这是面试官的圈套！

ping命令基于ICMP协议
ICMP是网络层协议
而端口号是传输层（TCP/UDP）的概念

在ICMP中根本就不关注端口号这样的信息
ping没有端口号！

为什么容易被误导：

因为很多网络工具都有对应的端口：
– telnet: 23端口（TCP）
– ssh: 22端口（TCP）
– http: 80端口（TCP）
– https: 443端口（TCP）
– DNS: 53端口（UDP/TCP）

所以很自然地认为ping也有端口

但是：
ping使用ICMP，不使用TCP/UDP
ICMP在网络层，比传输层更底层
没有端口的概念

ICMP报文的标识：

ICMP不使用端口号
而是使用类型（Type）和代码（Code）来区分不同的消息

ping使用：
– Echo Request：类型=8，代码=0
– Echo Reply：类型=0，代码=0

协议层次对比：

┌─────────────────────────────┐
│ 应用层（HTTP、FTP等） │
│ 使用URL、域名 │
├─────────────────────────────┤
│ 传输层（TCP、UDP） │
│ 使用端口号 │ ← telnet、ssh、http在这一层
├─────────────────────────────┤
│ 网络层（IP、ICMP） │
│ 使用IP地址 │ ← ping在这一层，没有端口！
├─────────────────────────────┤
│ 数据链路层（以太网） │
│ 使用MAC地址 │
├─────────────────────────────┤
│ 物理层 │
└─────────────────────────────┘

总结：

如果面试官问"ping是什么端口"

正确回ICMP是网络层协议。
端口号是传输层（TCP/UDP）的概念。
ICMP工作在网络层，不涉及端口号。
ICMP使用类型和代码字段来区分不同的消息，
ping使用的是Echo Request（类型8）和Echo Reply（类型0）。"

这样的回答能展示你对网络协议栈的深刻理解！

四、本篇总结

4.1 核心要点回顾

内网穿透：

• ✓ 通过公网服务器中转，解决NAT阻止外部主动连接的问题
• ✓ 内网客户端主动连接公网服务器，保持长连接
• ✓ frp实战：可以远程SSH、访问家里的网站、配置HTTP代理
• ✓ 安全建议：加密传输、身份验证、限制访问、使用HTTPS

DNS域名解析：

• ✓ DNS将域名转换为IP地址，采用分布式、层次化的设计
• ✓ 域名结构：根域名 → 顶级域名(.com) → 二级域名(baidu) → 三级域名(www)
• ✓ DNS解析过程：浏览器缓存 → 系统缓存 → hosts文件 → 递归查询 → 迭代查询（9步流程）
• ✓ dig工具实战：查询域名、指定DNS服务器、查询特定记录类型、追踪完整解析过程
• ✓ 多级DNS缓存和TTL机制提高性能
• ✓ 浏览器输入URL后发生的事情：URL解析 → DNS解析 → TCP连接 → HTTP请求/响应 → 渲染页面

ICMP协议：

• ✓ ICMP用于网络诊断和错误报告，是IP协议的辅助协议
• ✓ ping命令：测试网络连通性，基于ICMP Echo Request/Reply，显示RTT和TTL
• ✓ traceroute命令：跟踪数据包路径，基于TTL机制，显示每一跳路由器
• ✓ 重要：ping基于ICMP（网络层），没有端口号的概念！

4.2 常见面试题

1. 内网穿透的原理是什么？

答：
– 核心思想：内网客户端主动连接公网服务器（可以穿透NAT）
– 保持长连接不断
– 外网访问时，通过这个连接反 关键技术：控制连接（通知）、数据连接（传输）、中转服务器

2. 为什么需要DNS？hosts文件不够用吗？

答：
– hosts文件问题：集中管理无法扩展、手动同步效率低、文件巨大、IP变更需所有人更新
– DNS优势：分布式管理可扩展、自动查询无需手动维护、缓存机制提高效率、IP变更只需更新DNS服务器

3. DNS解析的完整过程是什么？

答：
1. 检查浏览器缓存
2. 检查系统缓存
3. 检查hosts文件
4. 向本地DNS服务器查询（递归查询）
5-7. 本地DNS服务器向根服务器、顶级域名服务器、权威DNS服务器查询（迭代查询）
8. 本地DNS服务器缓存并返回
9. 客户端连接

4. ping命令的工作原理？

答：
1. 发送ICMP Echo Request（类型8）
2. 目标主机收到后，返回ICMP Echo Reply（类型0）
3. 计算往返时间（RTT）
4. 根据TTL值估算跳数

关键点：
– 基于ICMP协议（网络层）
– 没有端口号的概念
– 可以测试连通性和延迟

5. traceroute是如何工作的？

答：
– 利用TTL机制
– 发送TTL=1的数据包，第一跳路由器超时，返回ICMP超时消息
– 发送TTL=2的数据包，第二跳路由器超时，返回ICMP超时消息
– 依次增加TTL，直到到达目标
– 每个路由器超时时返回自己的IP
– traceroute收集这些IP，显示路径

6. 浏览器输入URL后发生的事情？

答：
1. URL解析
2. DNS解析（获取IP地址）
3. 建立TCP连接（三次握手）
4. 发送HTTP请求
5. 服务器处理请求并返回响应
6. 浏览器接收响应，解析HTML
7. 加载页面资源（CSS、JS、图片）
8. 渲染页面（构建DOM树、CSSOM树、渲染树、布局、绘制）
9. 执行JavaScript
10. 持续交互

涉及协议：HTTP/HTTPS、DNS、TCP、IP、ICMP、以太网、ARP
如果是 HTTPS：TCP 三次握手之后还会有 TLS 1.2/1.3 握手，再发 HTTP（加密后）

7. 为什么ping不是端口？

答：
– ping基于ICMP协议，ICMP是网络层协议
– 端口号是传输层（TCP/UDP）的概念
– ICMP工作在网络层，不涉及端口号
– ICMP使用类型（Type）和代码（Code）区分消息
– ping使用Echo Request（类型8）和Echo Reply（类型0）

4.3 实战技能总结

学完本篇，你应该能够：

内网穿透相关：

• ✓ 使用frp实现内网穿透
• ✓ 远程SSH到家里的电脑
• ✓ 让朋友访问家里的网站
• ✓ 配置HTTP代理通过域名访问
• ✓ 使用systemd管理frpc服务

DNS相关：

• ✓ 使用dig工具分析域名解析
• ✓ 配置hosts文件
• ✓ 清除DNS缓存
• ✓ 理解浏览器输入URL后的完整过程
• ✓ 理解TTL的作用

ICMP相关：

• ✓ 使用ping测试网络连通性
• ✓ 使用traceroute诊断网络问题
• ✓ 理解TTL的含义
• ✓ 知道ping没有端口号
• ✓ 分析ping和traceroute的输出

4.4 网络系列总结

至此，网络部分的内容全部结束！

从应用层（HTTP、HTTPS）到传输层（TCP、UDP）到网络层（IP、ICMP、NAT）到数据链路层（以太网、ARP），再到进阶应用（代理、内网穿透、DNS），你已经掌握了完整的网络知识体系！

接下来可以开始实践了：

• 写网络程序（Socket编程）
• 搭建服务器（Nginx、frp）
• 优化性能（缓存、负载均衡）
• 诊断问题（ping、traceroute、dig）

把学到的知识应用到实际项目中！

💬 总结：这篇文章详细讲解了三大实战技术。内网穿透让我们能够突破NAT限制，远程访问家里的服务器，包含完整的frp部署教程。DNS域名解析系统让我们理解了域名如何转换为IP地址，掌握了dig工具的使用。ICMP协议让我们能够使用ping和traceroute诊断网络问题，特别强调了"ping不是端口"这个重要知识点。这些技术都非常实用，理解它们的原理能帮助你更好地搭建服务、诊断网络问题。至此，网络进阶系列全部完成！从NAT、代理到内网穿透、DNS、ICMP，你已经掌握了完整的网络进阶技能。接下来就是实践了——搭建服务、优化性能、解决问题，把学到的知识应用到实际项目中！

👍 点赞、收藏与分享：如果这篇内网穿透、DNS和ICMP的实战内容对你有帮助，特别是frp的完整部署教程、dig工具的使用、"浏览器输入URL后发生的事情"这道经典面试题的完整解答，请点赞收藏！网络进阶，从实战开始！
