HFSS端口设置技巧：TSV的GS GSG GSSG模式详解

hfss中最难的就是端口设置部分了，下面是关于TSV的GS,GSG和GSSG的端口设置

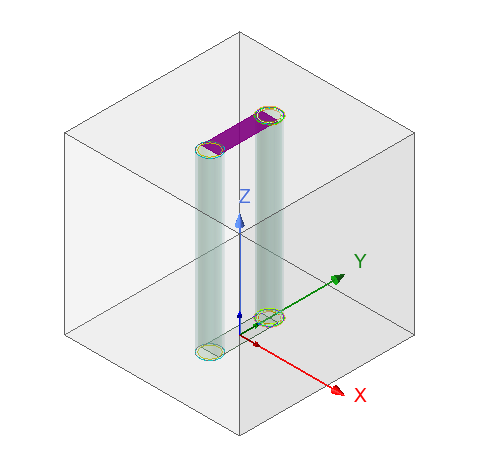

1.GS

GS模式下设置较为简单，端口使用集总端口，接地TSV设置perfect E边界条件。

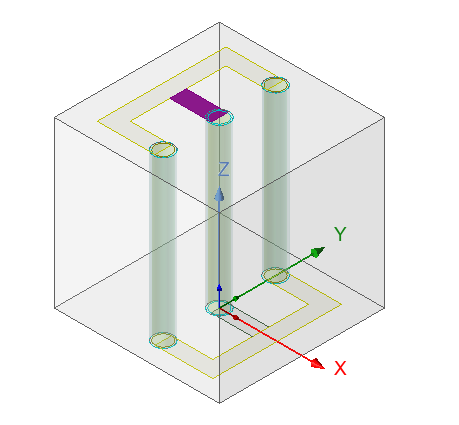

2.GSG

GSG模式下端口同样使用集总端口，需要注意的是，两个接地TSV需要用矩形连接起来，同时设置两个接地TSV和矩形为perfect E边界条件。

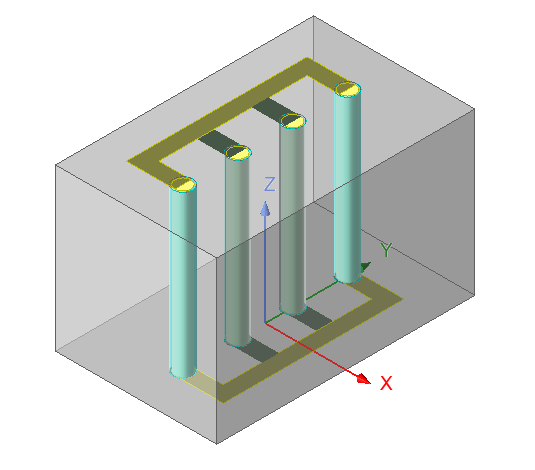

3.GSSG

GSSG模式下端口同样使用集总端口，需要使用到差分对，第一对是上面两个端口，第二对是下面两个端口。

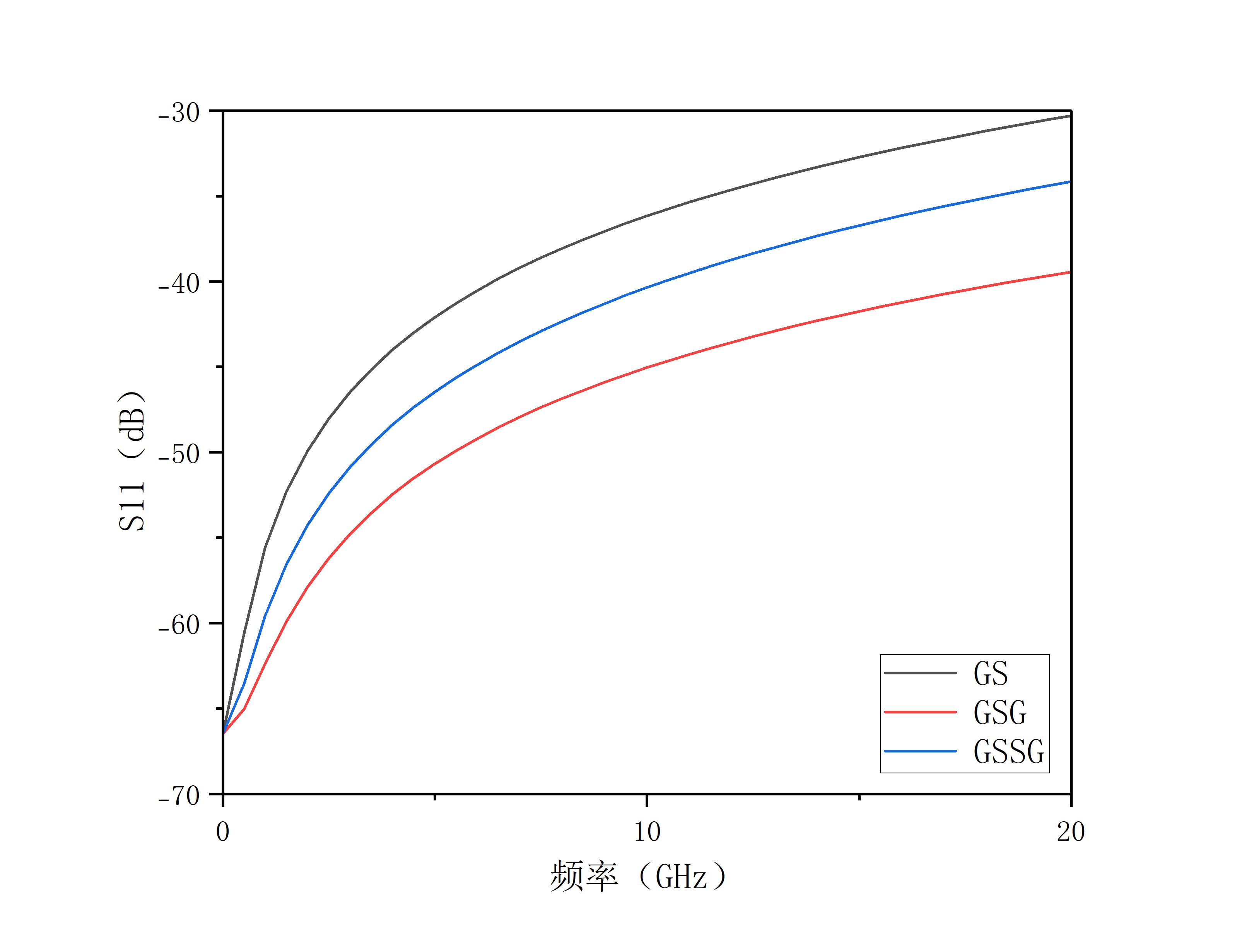

这样就仿真成功了。
