基本元件学习--1--三极管--场效应管--二极管

三极管的核心内容

本质：小电流 Ib​ 控制大电流 Ic​

• 作用：电流放大、开关、信号控制
• 结构：两个 PN 结、三个极
  • 基极 b：控制极
  • 集电极 c：输入极
  • 发射极 e：输出极

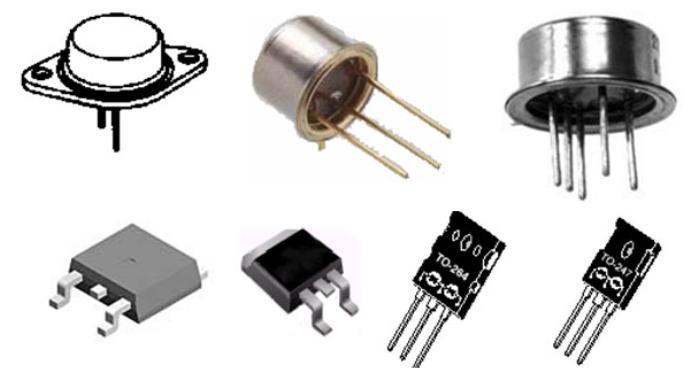

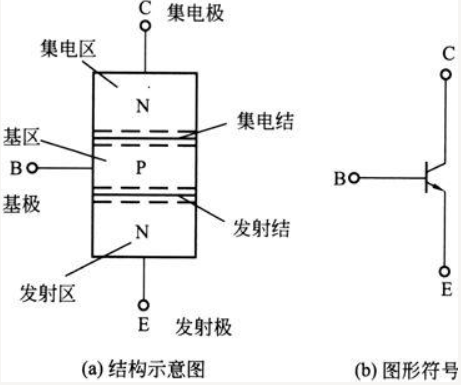

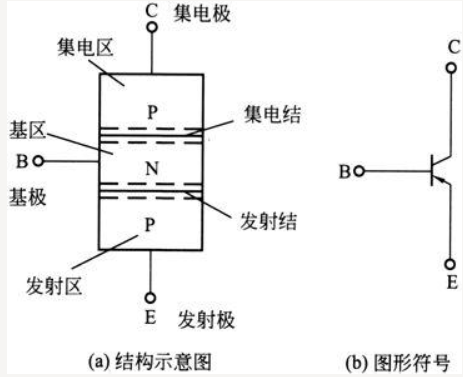

两种类型

口诀：NPN 正正正，PNP 负负负。

该图片了解即可，实际应用中用处不大–核心–理解三个工作区。

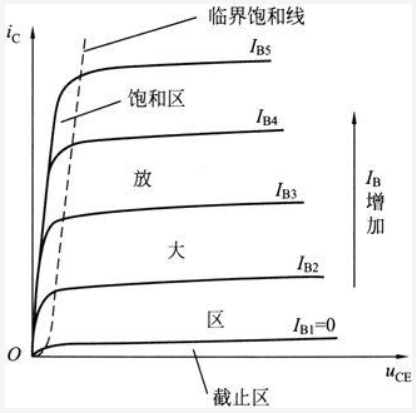

三个工作区（最重要）

先给出正偏和反偏的概念。

• 发射结正偏（b 比 e 电压高一点）
• 集电结反偏（c 比 b 电压高很多）

总结：截止断开，放大受控，饱和导通。

核心公式

• 电流关系：Ie​=Ic​+Ib​
• 放大倍数：β=Ib​Ic​​
• 放大条件：发射结正偏，集电结反偏

判断电极 / 类型（快速法）

三极管在电路里就两个核心用途

应用 1：三极管做开关

VCC
│
┌──┴──┐
│ │
│ 灯/电机
│ │
└──┬──┘
│ c
┌───┴───┐
│ │
IO ──────b │ NPN三极管
│ │
└───┬───┘
│ e
│
GND

• IO 给高电平 → b 有电流三极管 导通，c-e 通→ 灯亮 / 电机转

• IO 给低电平 → b 无电流三极管 截止，c-e 断→ 灯灭 / 电机停

真实作用

• 单片机电流太小，带不动灯和电机
• 三极管 = 电子开关
• 小电流控制大电流

应用 2：三极管做放大

VCC ──┬──Rc───┬── 输出
│ │
│ c
│ ┌──┴──┐
├──Rb┘ │
│ │ │
输入 ──┴──C┘ b │ NPN
│ │
└──┬──┘
e
│
Re
│
GND

真实作用

• 把微弱的声音信号、传感器信号变大
• 比如：
  • 麦克风信号太小 → 三极管放大 → 喇叭出声
  • 传感器信号太小 → 放大后给单片机读取

生活中真实用处：

• 充电器里的开关控制
• 收音机、耳机里的音频放大
• 玩具小车的电机驱动
• 继电器、灯条的控制开关
• 各种小电器里的信号放大与控制

场效应管的核心内容–可以类比三极管

• 作用：放大、开关、控制信号
• 特点：
  • 电压控制，几乎不耗电
  • 输入阻抗极高
  • 噪声小、温度稳定

三个极（一定要记住）

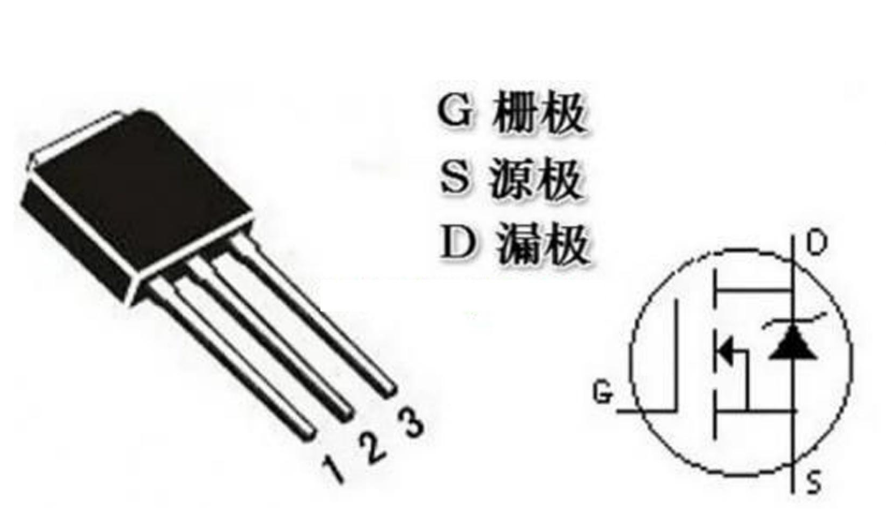

• G：栅极 —— 控制端（像三极管的 b）
• D：漏极 —— 电源进（像 c）
• S：源极 —— 电源出（像 e）

口诀：G 控制，D 进 S 出。

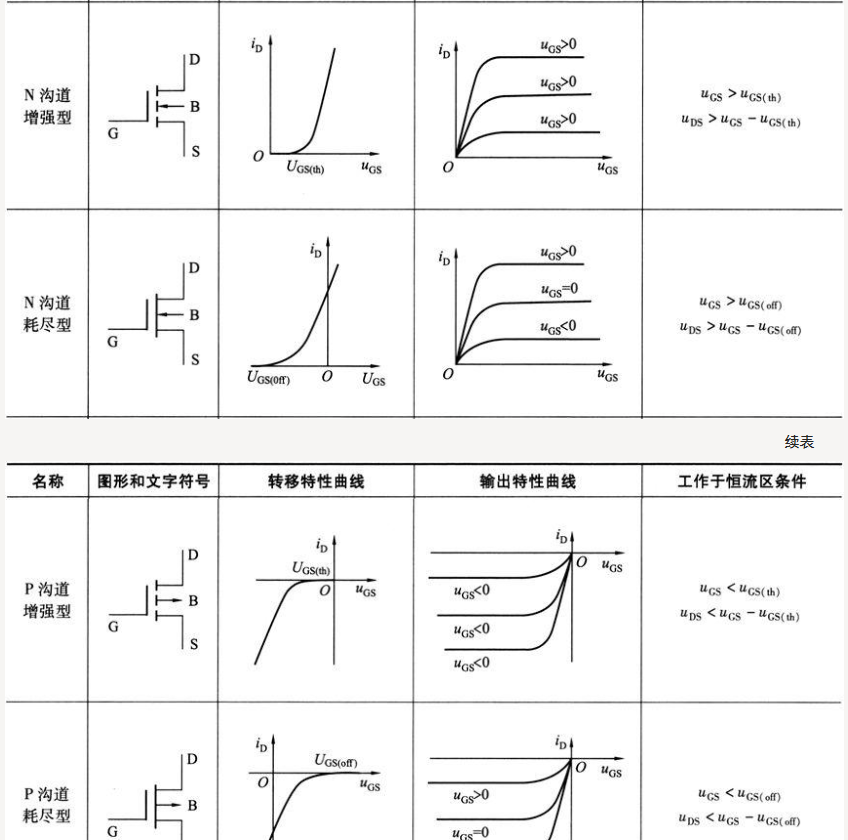

两大类（最常用）

MOSFET（金属氧化物场效应管）

分两种：

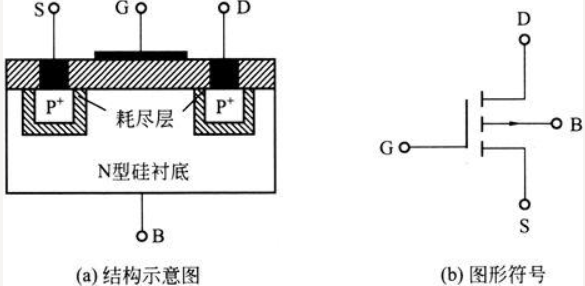

• N 沟道 MOS
• P 沟道 MOS

我们只记最常用的：N 沟道增强型。

N 沟道增强型 MOS（最常考、最常用）

1.导通条件

• VGS > VGS(th)栅源电压大于开启电压，管子才导通。

简单说：G 比 S 电压高到一定程度，管子就通。

2. 电流方向

D → S

该图片了解即可，实际应用中用处不大–核心–理解三个工作区。

1）截止区 —— 开关 断开

• 条件：G 和 S 电压差太小VGS ＜ 开启电压
• 结果：D 和 S 之间不通电
• 就像：开关没按，断开

一句话：电压不够 → 管子关死。

2）恒流区（也叫放大区）—— 用来 放大信号

• 条件：
• G 电压足够高
• D 电压也比 S 高很多
• 结果：电流 ID 只受 VGS 控制VGS 变一点，ID 就跟着变
• 用途：放大信号

一句话：电压控制电流，用来放大。

3）可变电阻区 —— 开关 完全导通

• 条件：D 和 S 之间电压很小
• 结果：D 和 S 之间像一根导线 / 一个小电阻电流随便过
• 对应三极管：饱和区 = 开关闭合

管子完全打开，D 到 S 几乎直通，电阻很小。就像开关合上，通电最顺畅。

MOS 管的应用

1.手机充电电路里的 MOS 管

你手机充电时，里面有好几颗 MOS 管。

它的作用：开关 + 控制电流

• 充电时：MOS 管导通，电流进去给电池充电
• 充满时：MOS 管断开，防止过充
• 插反、短路时：MOS 管立刻关断，保护手机

一句话：MOS 管就是充电电路里的 “电子开关”，安全、快、不发热。

2.充电宝 / 电源适配器里的 MOS 管

所有充电器、充电宝、电脑电源里都有。

作用：高频开关，把 220V 变成低压直流电

• 一秒开关几万、几十万次
• 把高压交流电 → 变成稳定低压直流电
• 效率高、发热小、体积小

没有 MOS 管，充电器会像砖头一样大，还巨烫。

3.单片机 / 开发板上的 MOS 管

你学电子会见到：单片机 → 驱动 LED / 继电器 / 电机

作用：小信号控制大电流

• 单片机引脚电流很小，带不动电机
• 给 MOS 管一个小电压信号
• MOS 管就打开，让大电流流过电机

一句话：MOS 管是 “大力士开关”，弱电控制强电

4.麦克风、音频前置放大（FET）

话筒、耳机、收音里常用结型场效应管（JFET）

作用：放大微弱声音信号

• 声音信号非常小
• FET 几乎不耗电、噪声低
• 把微弱信号放大，让你能听见

没有它，麦克风声音小到听不见。

5.CPU、内存芯片内部

芯片里面，几十亿个都是 MOS 管

作用：0 和 1 的开关，组成所有逻辑运算

• 导通 = 1
• 截止 = 0

现代芯片 = 全是 MOS 管搭起来的。

总结：

单片机控制电机 / 灯的标准电路图

VCC (5V/12V)
│
┌────┴────┐
│ │
│ 电机 │
│ │
└────┬────┘
│
│ D
│
┌──────┴──────┐
│ │
IO ─────── G │ N沟道MOS管
│ │
└──────┬──────┘
│ S
│
GND

工作原理

场效应管 vs 三极管–比较学习

• 三极管：电流控制电流（Ib 控制 Ic）

• 场效应管：电压控制电流（VGS 控制 ID）

• 三极管：3 个极 —— b c e

• 场效应管：3 个极 —— G D S

二极管的核心内容

• 只有 一个 PN 结
• 两个极：
  • 阳极 A（正极）
  • 阴极 K（负极）
• 特性：单向导电电流只能从 A → K 一个方向走

伏安特性

• 正向电压不够：不通
• 正向电压够（硅管 0.7V）：突然导通
• 反向电压：几乎没电流
• 反向电压太大：击穿损坏

主要作用

• 整流：交流电变直流电
• 稳压：稳压二极管
• 开关：高速通断
• 发光：LED 发光二极管
• 检波：收音机、信号提取

以下为常用的几个作用：

① 整流（把交流变直流）

• 典型应用：电源适配器、充电器

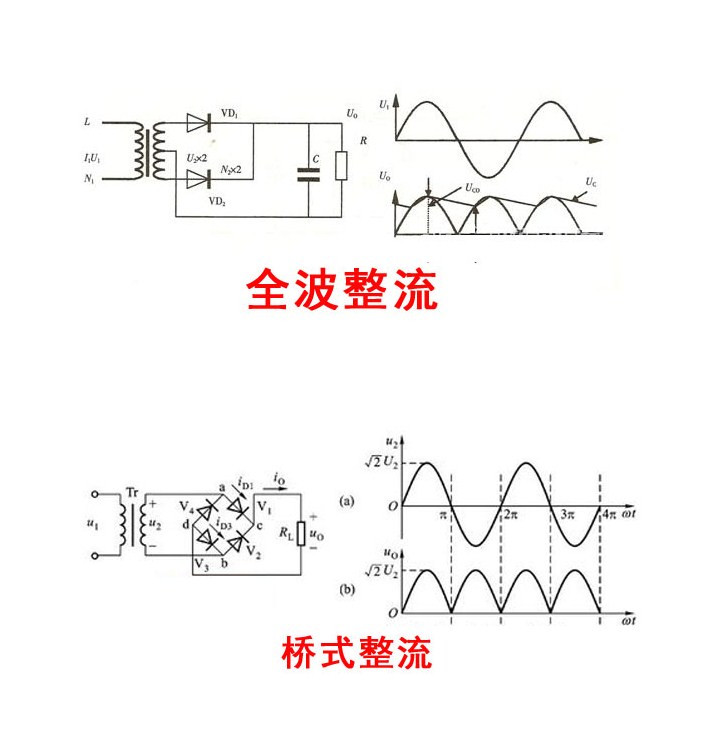

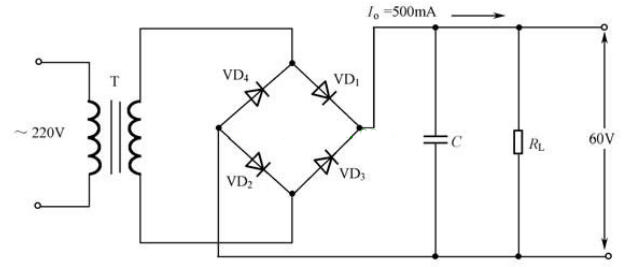

• 电路：用 4 个二极管搭成桥式整流，配合电容滤波，把 AC 变成平滑的 DC。

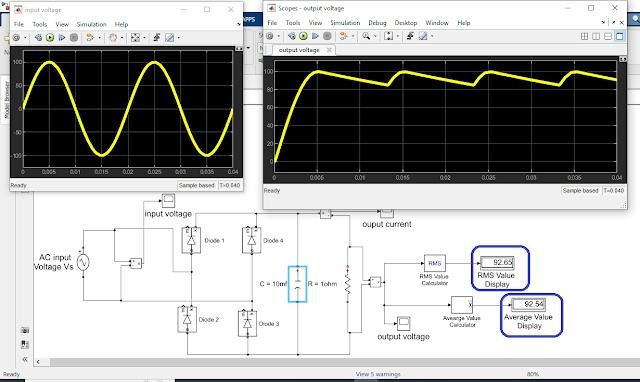

• 仿真：用 AC 源 + 二极管桥 + 电容，看输出波形从 “馒头波” 变平滑直流。
•

② 稳压（用稳压管 / 齐纳二极管）

• 典型应用：简单的 5V/3.3V 基准电压

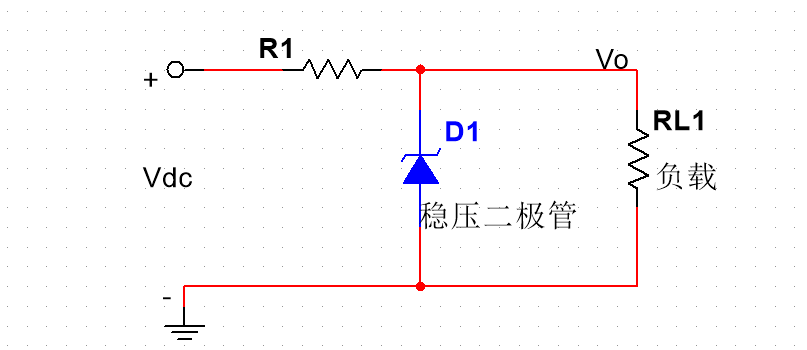

• 电路：稳压管反向并联在负载两端，串联限流电阻。
• 仿真：输入电压波动时，稳压管两端电压基本不变。

③ 防反接（保护电路）

• 典型应用：电池供电设备，防止正负极接反烧芯片
• 电路：在电源入口串一个二极管，反接时二极管截止，切断回路。
• 仿真：故意把电源反接，看电流是否为 0。
