ARM Linux 驱动开发篇--- Linux 并发与竞争实验（信号量实现 LED 设备互斥访问）--- Ubuntu20.04信号量实验

🎬 渡水无言：个人主页渡水无言

❄专栏传送门： 《linux专栏》《嵌入式linux驱动开发》《linux系统移植专栏》

❄专栏传送门： 《freertos专栏》 《STM32 HAL库专栏》 ⭐️流水不争先，争的是滔滔不绝

 📚博主简介：第二十届中国研究生电子设计竞赛全国二等奖 |国家奖学金 | 省级三好学生

| 省级优秀毕业生获得者 | csdn新星杯TOP18 | 半导纵横专栏博主 | 211在读研究生

在这里主要分享自己学习的linux嵌入式领域知识；有分享错误或者不足的地方欢迎大佬指导，也欢迎各位大佬互相三连

​

目录

前言

一、实验基础说明

1.1、信号量简介

1.2 本次实验设计思路

二、硬件原理分析（看过之前博客的可以忽略）

三、实验程序编写

3.1 信号量 LED 驱动代码（spinlock.c）

3.2、驱动代码分段解析

3.2.1、设备结构体定义（30-41 行）

3.2.2、设备打开函数（52-65 行）

3.2.3、设备写操作函数（88-109 行）

3.2.4、设备释放函数（116-123 行）

3.2.5、设备操作函数集（126-132 行）

3.2.6驱动入口函数（139-202 行）

3.2.7、驱动出口函数（209-217 行）

3.3、测试APP编写

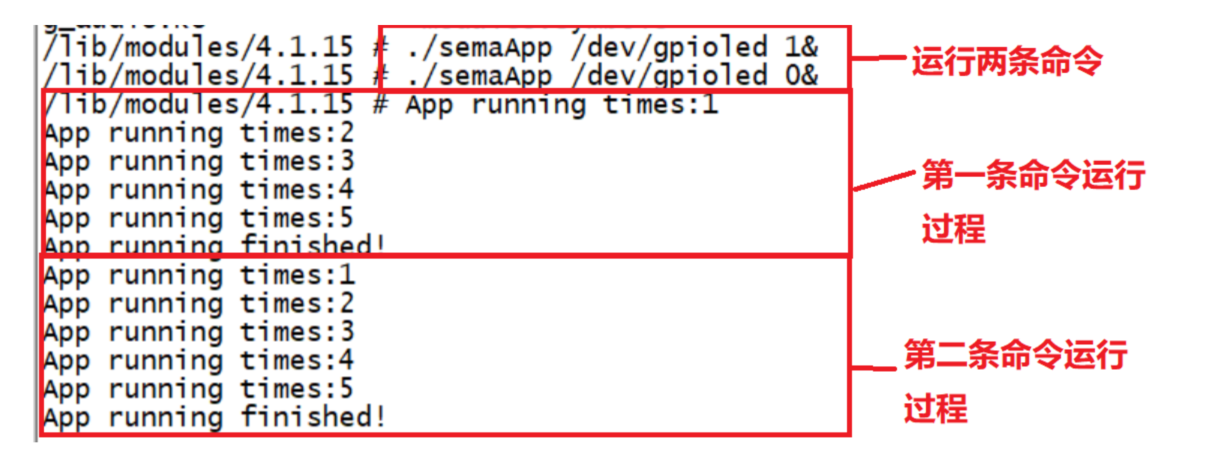

  四、运行测试

4.1、编译驱动程序和测试 APP

4.2、运行测试

总结

前言

前两期博客我们分别用原子操作（轻量变量保护）、自旋锁（短临界区保护）实现了 LED 设备的互斥访问，但二者都有明显限制：原子操作仅能保护单个整形变量，自旋锁临界区不能包含休眠操作。本次我们引入信号量—— 支持休眠的并发保护机制，可保护任意时长的临界区，是 Linux 驱动中处理 “慢临界区” 的核心方案。

一、实验基础说明

1.1、信号量简介

学过FreeRTOS的小伙伴，对信号量肯定不陌生吧！它本质是一种同步机制，Linux内核也提供了信号量功能，核心作用就是控制共享资源的访问，尤其适合临界区较长的场景。

给大家举个最直观的生活例子，一看就懂：

某个停车场有100个停车位（这就是共享资源），大家都可以来停车。你开车到停车场，肯定要先看一下当前停了多少车、还有没有空位——这个“当前停车数量”，就相当于信号量；具体的停车数量，就是信号量的值。

当信号量值达到100时，说明停车场满了，你只能等着；等有车开出去，停车数量减1（信号量减1），就空出一个车位，你就能开进去，停车数量加1（信号量加1）。这个场景用的，就是计数型信号量。

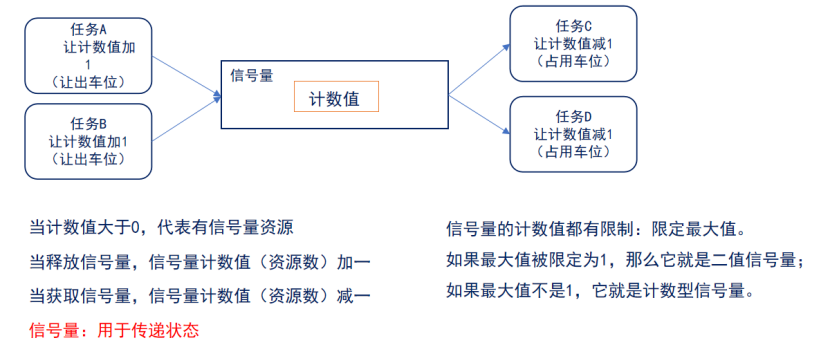

如下图所示：

再对比一下前面讲的自旋锁，大家就能快速分清两者的区别：

假设A、B、C合租一套房，只有一个厕所（共享资源），一次只能一个人用。某天早上A先去上厕所了，过一会儿B也想用：

• 如果B一直站在厕所门口等，不做其他事，直到A出来——这就是自旋锁（忙等）。

• 如果B告诉A“你出来叫我一声”，然后自己回房间睡觉，等A出来再通知他——这就是信号量（休眠等待）。

从这个例子就能看出信号量的核心优势：不会浪费CPU资源。因为等待的线程会进入休眠，CPU可以去处理其他任务，等资源释放了再唤醒它。

但凡事有得有失，信号量的开销比自旋锁大——因为线程休眠、唤醒会涉及线程切换，这是有性能损耗的。

👉 总结信号量的3个核心特点（记牢！）：

再补充一个关键知识点：信号量分两种，按需选择即可：

• 计数型信号量：初始化时信号量值>1，允许多个线程同时访问共享资源（比如停车场100个车位，允许100辆车同时停）。

• 二值信号量：初始化时信号量值=1，只允许一个线程访问共享资源，本质就是简易的互斥（比如厕所，一次只能一个人用）。

简单理解：信号量就像一把把钥匙，信号量值就是钥匙的数量，要访问资源必须先拿一把钥匙（获取信号量），用完再还回去（释放信号量）。钥匙被拿完了，其他人就只能等着。

1.2 本次实验设计思路

信号量支持休眠，因此无需像自旋锁那样 “短临界区保护”，可直接在open函数申请信号量、release函数释放信号量：

初始化信号量计数值为 1（二值信号量），代表 LED 设备空闲； open函数调用down_interruptible申请信号量： 成功：计数值减为 0，独占 LED 设备； 失败：进程休眠，等待其他进程释放信号量； release函数调用up释放信号量：计数值恢复为 1，唤醒休眠的进程； 硬件、设备树无需修改，仅替换同步机制为信号量。

 实验在此次博客基础上实现：

ARM Linux 驱动开发篇— Linux 并发与竞争实验（自旋锁实现 LED 设备互斥访问）— Ubuntu20.04自旋锁实验-CSDN博客

二、硬件原理分析（看过之前博客的可以忽略）

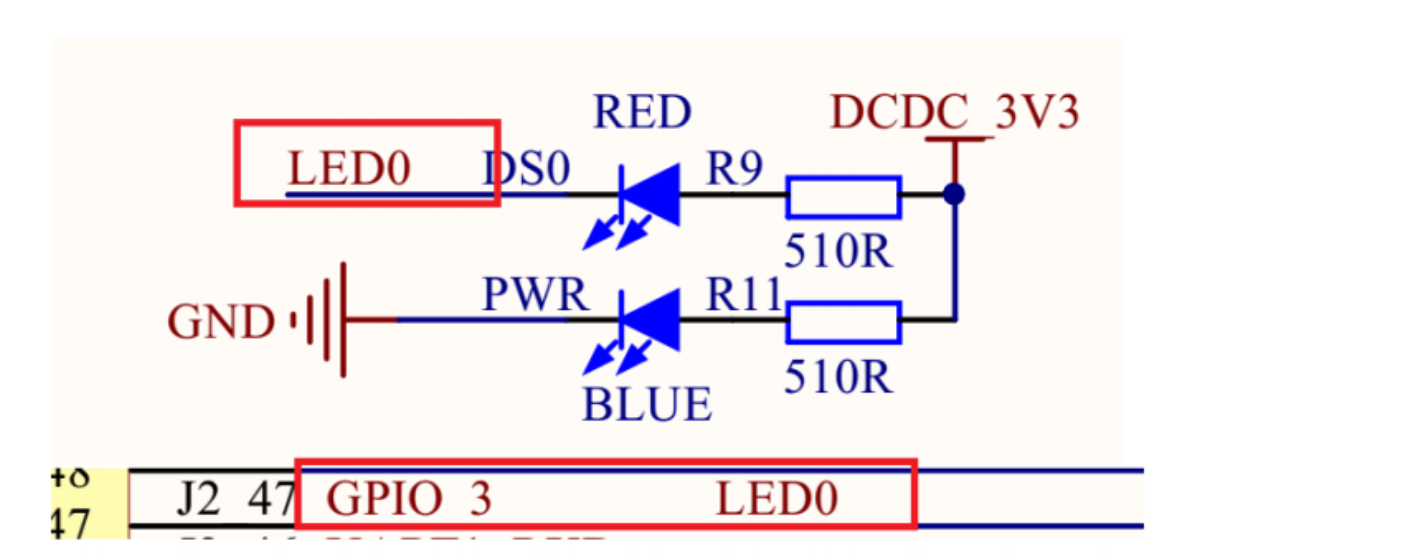

从图中可以看出，LED0 接到了 GPIO_3 上，GPIO_3 就是 GPIO1_IO03，当 GPIO1_IO03 输出低电平 (0) 的时候发光二极管 LED0 就会导通点亮，当 GPIO1_IO03 输出高电平 (1) 的时候发光二极管 LED0 不会导通，因此 LED0 也就不会点亮。所以 LED0 的亮灭取决于 GPIO1_IO03 的输出电平，输出 0 就亮，输出 1 就灭。

三、实验程序编写

本次实验基于上一节自旋锁的 LED 驱动修改，仅替换同步机制为信号量，硬件和设备树无需修改。把spinlock.c改成 semaphore.c文件。

3.1 信号量 LED 驱动代码（spinlock.c）

重点修改信号量相关逻辑，其余代码复用：

1 #include <linux/types.h>
2 #include <linux/kernel.h>
3 #include <linux/delay.h>
4 #include <linux/ide.h>
5 #include <linux/init.h>
6 #include <linux/module.h>
7 #include <linux/errno.h>
8 #include <linux/gpio.h>
9 #include <linux/cdev.h>
10 #include <linux/device.h>
11 #include <linux/of.h>
12 #include <linux/of_address.h>
13 #include <linux/of_gpio.h>
14 #include <linux/semaphore.h>
15 #include <asm/mach/map.h>
16 #include <asm/uaccess.h>
17 #include <asm/io.h>
18 /***************************************************************
19 文件名: semaphore.c
20 版本 : V1.0
21 描述 : 信号量实验，使用信号量来实现对实现设备的互斥访问
22 其他 : 无
23 ***************************************************************/
24 #define GPIOLED_CNT1 /* 设备号个数 */
25 #define GPIOLED_NAME"gpioled"/* 名字 */
26 #define LEDOFF 0/* 关灯 */
27 #define LEDON 1/* 开灯 */
28
29
30 /* gpioled设备结构体 */
31 struct gpioled_dev{
32 dev_t devid;/* 设备号 */
33 struct cdev cdev;/* cdev */
34 struct class *class;/* 类 */
35 struct device *device;/* 设备 */
36 int major;/* 主设备号 */
37 int minor;/* 次设备号 */
38 struct device_node*nd; /* 设备节点 */
39 int led_gpio;/* led所使用的GPIO编号*/
40 struct semaphore sem;/* 信号量 */
41 };
42
43 struct gpioled_dev gpioled;/* led设备 */
44
45 /*
46 * @description: 打开设备
47 * @param – inode : 传递给驱动的inode
48 * @param – filp : 设备文件，file结构体有个叫做private_data的成员变量
49 * 一般在open的时候将private_data指向设备结构体。
50 * @return : 0 成功;其他 失败
51 */
52 static int led_open(struct inode *inode, struct file *filp)
53 {
54 filp->private_data = &gpioled; /* 设置私有数据 */
55
56 /* 获取信号量 */
57 if (down_interruptible(&gpioled.sem)) { /* 获取信号量,进入休眠状态的进程可以被信号打断 */
58 return -ERESTARTSYS;
59 }
60 #if 0
61 down(&gpioled.sem);/* 不能被信号打断 */
62 #endif
63
64 return 0;
65 }
66
67 /*
68 * @description: 从设备读取数据
69 * @param – filp : 要打开的设备文件(文件描述符)
70 * @param – buf : 返回给用户空间的数据缓冲区
71 * @param – cnt : 要读取的数据长度
72 * @param – offt : 相对于文件首地址的偏移
73 * @return : 读取的字节数，如果为负值，表示读取失败
74 */
75 static ssize_t led_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
76 {
77 return 0;
78 }
79
80 /*
81 * @description: 向设备写数据
82 * @param – filp : 设备文件，表示打开的文件描述符
83 * @param – buf : 要写给设备写入的数据
84 * @param – cnt : 要写入的数据长度
85 * @param – offt : 相对于文件首地址的偏移
86 * @return : 写入的字节数，如果为负值，表示写入失败
87 */
88 static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
89 {
90 int retvalue;
91 unsigned char databuf[1];
92 unsigned char ledstat;
93 struct gpioled_dev *dev = filp->private_data;
94
95 retvalue = copy_from_user(databuf, buf, cnt);
96 if(retvalue < 0) {
97 printk("kernel write failed!\\r\\n");
98 return -EFAULT;
99 }
100
101 ledstat = databuf[0];/* 获取状态值 */
102
103 if(ledstat == LEDON) {
104 gpio_set_value(dev->led_gpio, 0);/* 打开LED灯 */
105 } else if(ledstat == LEDOFF) {
106 gpio_set_value(dev->led_gpio, 1);/* 关闭LED灯 */
107 }
108 return 0;
109 }
110
111 /*
112 * @description: 关闭/释放设备
113 * @param – filp : 要关闭的设备文件(文件描述符)
114 * @return : 0 成功;其他 失败
115 */
116 static int led_release(struct inode *inode, struct file *filp)
117 {
118 struct gpioled_dev *dev = filp->private_data;
119
120 up(&dev->sem);/* 释放信号量，信号量值加1 */
121
122 return 0;
123 }
124
125 /* 设备操作函数 */
126 static struct file_operations gpioled_fops = {
127 .owner = THIS_MODULE,
128 .open = led_open,
129 .read = led_read,
130 .write = led_write,
131 .release = led_release,
132 };
133
134 /*
135 * @description: 驱动入口函数
136 * @param : 无
137 * @return : 无
138 */
139 static int __init led_init(void)
140 {
141 int ret = 0;
142
143 /* 初始化信号量 */
144 sema_init(&gpioled.sem, 1);
145
146 /* 设置LED所使用的GPIO */
147 /* 1、获取设备节点：gpioled */
148 gpioled.nd = of_find_node_by_path("/gpioled");
149 if(gpioled.nd == NULL) {
150 printk("gpioled node not find!\\r\\n");
151 return -EINVAL;
152 } else {
153 printk("gpioled node find!\\r\\n");
154 }
155
156 /* 2、 获取设备树中的gpio属性，得到LED所使用的LED编号 */
157 gpioled.led_gpio = of_get_named_gpio(gpioled.nd, "led-gpio", 0);
158 if(gpioled.led_gpio < 0) {
159 printk("can't get led-gpio");
160 return -EINVAL;
161 }
162 printk("led-gpio num = %d\\r\\n", gpioled.led_gpio);
163
164 /* 3、设置GPIO1_IO03为输出，并且输出高电平，默认关闭LED灯 */
165 ret = gpio_direction_output(gpioled.led_gpio, 1);
166 if(ret < 0) {
167 printk("can't set gpio!\\r\\n");
168 }
169
170 /* 注册字符设备驱动 */
171 /* 1、创建设备号 */
172 if (gpioled.major) {/* 定义了设备号 */
173 gpioled.devid = MKDEV(gpioled.major, 0);
174 register_chrdev_region(gpioled.devid, GPIOLED_CNT, GPIOLED_NAME);
175 } else {/* 没有定义设备号 */
176 alloc_chrdev_region(&gpioled.devid, 0, GPIOLED_CNT, GPIOLED_NAME);/* 申请设备号 */
177 gpioled.major = MAJOR(gpioled.devid);/* 获取分配号的主设备号 */
178 gpioled.minor = MINOR(gpioled.devid);/* 获取分配号的次设备号 */
179 }
180 printk("gpioled major=%d,minor=%d\\r\\n",gpioled.major, gpioled.minor);
181
182 /* 2、初始化cdev */
183 gpioled.cdev.owner = THIS_MODULE;
184 cdev_init(&gpioled.cdev, &gpioled_fops);
185
186 /* 3、添加一个cdev */
187 cdev_add(&gpioled.cdev, gpioled.devid, GPIOLED_CNT);
188
189 /* 4、创建类 */
190 gpioled.class = class_create(THIS_MODULE, GPIOLED_NAME);
191 if (IS_ERR(gpioled.class)) {
192 return PTR_ERR(gpioled.class);
193 }
194
195 /* 5、创建设备 */
196 gpioled.device = device_create(gpioled.class, NULL, gpioled.devid, NULL, GPIOLED_NAME);
197 if (IS_ERR(gpioled.device)) {
198 return PTR_ERR(gpioled.device);
199 }
200
201 return 0;
202 }
203
204 /*
205 * @description: 驱动出口函数
206 * @param : 无
207 * @return : 无
208 */
209 static void __exit led_exit(void)
210 {
211 /* 注销字符设备驱动 */
212 cdev_del(&gpioled.cdev);/* 删除cdev */
213 unregister_chrdev_region(gpioled.devid, GPIOLED_CNT); /* 注销设备号 */
214
215 device_destroy(gpioled.class, gpioled.devid);
216 class_destroy(gpioled.class);
217 }
218
219 module_init(led_init);
220 module_exit(led_exit);
221 MODULE_LICENSE("GPL");
222 MODULE_AUTHOR("duan");

3.2、驱动代码分段解析

3.2.1、设备结构体定义（30-41 行）

31 struct gpioled_dev{
32 dev_t devid;/* 设备号 */
33 struct cdev cdev;/* cdev */
34 struct class *class;/* 类 */
35 struct device *device;/* 设备 */
36 int major;/* 主设备号 */
37 int minor;/* 次设备号 */
38 struct device_node*nd; /* 设备节点 */
39 int led_gpio;/* led所使用的GPIO编号*/
40 struct semaphore sem;/* 信号量 */
41 };

第 40 行是核心修改点：

在设备结构体中新增struct semaphore sem成员，用于存储信号量实例，作为 LED 设备互斥访问的核心同步对象； 其余成员为字符设备驱动标准成员，负责设备号管理、GPIO 解析、设备节点创建等基础功能。

3.2.2、设备打开函数（52-65 行）

52 static int led_open(struct inode *inode, struct file *filp)
53 {
54 filp->private_data = &gpioled; /* 设置私有数据 */
55
56 /* 获取信号量 */
57 if (down_interruptible(&gpioled.sem)) { /* 获取信号量,进入休眠状态的进程可以被信号打断 */
58 return -ERESTARTSYS;
59 }
60 #if 0
61 down(&gpioled.sem);/* 不能被信号打断 */
62 #endif
63
64 return 0;
65 }

第 54 行：将设备结构体指针赋值给filp->private_data，后续write/release函数可通过该指针访问设备结构体； 第 57-59 行（核心）：

调用down_interruptible申请信号量： 若信号量计数值 > 0（设备空闲）：计数值减 1，函数返回 0，进程继续执行； 若信号量计数值 = 0（设备被占用）：进程进入可中断休眠状态，等待其他进程释放信号量； 若休眠过程中收到信号（如kill指令）：函数返回非 0 值，驱动返回-ERESTARTSYS，避免进程僵死； 第 61 行（注释）：down函数为 “不可中断申请”，进程休眠时无法被信号打断，易导致进程僵死，实际开发中慎用。

3.2.3、设备写操作函数（88-109 行）

88 static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
89 {
90 int retvalue;
91 unsigned char databuf[1];
92 unsigned char ledstat;
93 struct gpioled_dev *dev = filp->private_data;
94
95 retvalue = copy_from_user(databuf, buf, cnt);
96 if(retvalue < 0) {
97 printk("kernel write failed!\\r\\n");
98 return -EFAULT;
99 }
100
101 ledstat = databuf[0];/* 获取状态值 */
102
103 if(ledstat == LEDON) {
104 gpio_set_value(dev->led_gpio, 0);/* 打开LED灯 */
105 } else if(ledstat == LEDOFF) {
106 gpio_set_value(dev->led_gpio, 1);/* 关闭LED灯 */
107 }
108 return 0;
109 }

第 93 行：从filp->private_data取出设备结构体指针； 第 95 行：copy_from_user将用户空间的控制指令（LED 亮 / 灭）拷贝到内核空间，是内核与用户空间数据交互的标准函数； 第 103-107 行：根据用户指令控制 GPIO 电平，实现 LED 亮灭； 该函数无需额外同步：因open函数已通过信号量保证只有一个进程能进入，天然实现互斥。

3.2.4、设备释放函数（116-123 行）

116 static int led_release(struct inode *inode, struct file *filp)
117 {
118 struct gpioled_dev *dev = filp->private_data;
119
120 up(&dev->sem);/* 释放信号量，信号量值加1 */
121
122 return 0;
123 }

第 120 行（核心）：调用up函数释放信号量，信号量计数值加 1（恢复为 1）； 若有其他进程因申请该信号量而休眠，内核会自动唤醒其中一个进程，使其获取信号量并继续执行； 这是 “申请 – 释放” 闭环的关键，保证设备使用完成后能被其他进程抢占。

3.2.5、设备操作函数集（126-132 行）

126 static struct file_operations gpioled_fops = {
127 .owner = THIS_MODULE,
128 .open = led_open,
129 .read = led_read,
130 .write = led_write,
131 .release = led_release,
132 };

字符设备驱动的核心函数集，将open/write/release等函数与内核关联，用户空间调用open/write/close时，内核会回调对应函数； .owner = THIS_MODULE：标记驱动所属模块，避免模块卸载时函数被非法调用。

3.2.6驱动入口函数（139-202 行）

139 static int __init led_init(void)
140 {
141 int ret = 0;
142
143 /* 初始化信号量 */
144 sema_init(&gpioled.sem, 1);
145
146 /* 设置LED所使用的GPIO */
147 /* 1、获取设备节点：gpioled */
148 gpioled.nd = of_find_node_by_path("/gpioled");
149 if(gpioled.nd == NULL) {
150 printk("gpioled node not find!\\r\\n");
151 return -EINVAL;
152 } else {
153 printk("gpioled node find!\\r\\n");
154 }
155
156 /* 2、 获取设备树中的gpio属性，得到LED所使用的LED编号 */
157 gpioled.led_gpio = of_get_named_gpio(gpioled.nd, "led-gpio", 0);
158 if(gpioled.led_gpio < 0) {
159 printk("can't get led-gpio");
160 return -EINVAL;
161 }
162 printk("led-gpio num = %d\\r\\n", gpioled.led_gpio);
163
164 /* 3、设置GPIO1_IO03为输出，并且输出高电平，默认关闭LED灯 */
165 ret = gpio_direction_output(gpioled.led_gpio, 1);
166 if(ret < 0) {
167 printk("can't set gpio!\\r\\n");
168 }
169
170 /* 注册字符设备驱动 */
171 /* 1、创建设备号 */
172 if (gpioled.major) {/* 定义了设备号 */
173 gpioled.devid = MKDEV(gpioled.major, 0);
174 register_chrdev_region(gpioled.devid, GPIOLED_CNT, GPIOLED_NAME);
175 } else {/* 没有定义设备号 */
176 alloc_chrdev_region(&gpioled.devid, 0, GPIOLED_CNT, GPIOLED_NAME);/* 申请设备号 */
177 gpioled.major = MAJOR(gpioled.devid);/* 获取分配号的主设备号 */
178 gpioled.minor = MINOR(gpioled.devid);/* 获取分配号的次设备号 */
179 }
180 printk("gpioled major=%d,minor=%d\\r\\n",gpioled.major, gpioled.minor);
181
182 /* 2、初始化cdev */
183 gpioled.cdev.owner = THIS_MODULE;
184 cdev_init(&gpioled.cdev, &gpioled_fops);
185
186 /* 3、添加一个cdev */
187 cdev_add(&gpioled.cdev, gpioled.devid, GPIOLED_CNT);
188
189 /* 4、创建类 */
190 gpioled.class = class_create(THIS_MODULE, GPIOLED_NAME);
191 if (IS_ERR(gpioled.class)) {
192 return PTR_ERR(gpioled.class);
193 }
194
195 /* 5、创建设备 */
196 gpioled.device = device_create(gpioled.class, NULL, gpioled.devid, NULL, GPIOLED_NAME);
197 if (IS_ERR(gpioled.device)) {
198 return PTR_ERR(gpioled.device);
199 }
200
201 return 0;
202 }

第 144 行（核心）：sema_init(&gpioled.sem, 1)初始化信号量，第二个参数为 1，表示信号量初始计数值为 1（二值信号量），代表 LED 设备初始为空闲状态； 第 148-168 行：设备树解析流程，获取 LED 对应的 GPIO 节点和编号，并配置为输出模式，默认高电平（LED 熄灭）； 第 170-199 行：字符设备驱动标准注册流程： 创建设备号（静态注册 / 动态申请）； 初始化cdev并添加到内核； 创建设备类和设备节点，最终在/dev目录下生成gpioled设备文件。

3.2.7、驱动出口函数（209-217 行）

209 static void __exit led_exit(void)
210 {
211 /* 注销字符设备驱动 */
212 cdev_del(&gpioled.cdev);/* 删除cdev */
213 unregister_chrdev_region(gpioled.devid, GPIOLED_CNT); /* 注销设备号 */
214
215 device_destroy(gpioled.class, gpioled.devid);
216 class_destroy(gpioled.class);
217 }

驱动卸载时的资源释放流程，与入口函数的注册流程反向：删除cdev→注销设备号→销毁设备节点→销毁设备类； 信号量无需手动释放：模块卸载时内核会自动清理信号量资源。

3.3、测试APP编写

直接复用原子操作实验的atomicApp.c，仅重命名为semaApp.c，核心逻辑不变：

  四、运行测试

4.1、编译驱动程序和测试 APP

编写 Makefile 文件，本次实验的 Makefile 文件和之前的led实验基本一样，只是将 obj-m 变量的值改为semaphore.o，Makefile 内容如下所示：

KERNELDIR := /home/duan/linux/linux-imx-rel_imx_4.1.15_2.1.1_ga_alientek_v2.2
CURRENT_PATH := $(shell pwd)

obj-m := semaphore.o

build: kernel_modules

kernel_modules:
$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules
clean:
$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean

第 4 行，设置 obj-m 变量的值为semaphore.o。

输入如下命令编译出驱动模块文件：

make -j32

编译成功以后就会生成一个名为“semaApp.c”的驱动模块文件。

编译测试 APP

输入如下命令编译测试试 spinlockApp.c 这个测试程序：

arm-linux-gnueabihf-gcc semaApp.c -o semaApp

4.2、运行测试

将上一小节编译出来的semaphore.ko 和 semaApp这两个文件拷贝到 rootfs/lib/modules/4.1.15 目录中。

sudo cp semaphore.ko /home/duan/linux/nfs/rootfs/lib/modules/4.1.15/ -f
sudo cp semaApp /home/duan/linux/nfs/rootfs/lib/modules/4.1.15/ -f

进入到目录 lib/modules/4.1.15 中，输入如下命令加载semaphore.ko 驱动模块：

depmod //第一次加载驱动的时候需要运行此命令
modprobe semaphore.ko//加载驱动

驱动加载成功以后会在终端中输出一些信息，如下图所示：

驱动加载成功以后就可以使用semaApp 软件测试驱动是否工作正常，先输入如下命令让 semaApp 软件模拟占用 25S 的 LED 灯：

./semaApp /dev/gpioled 1& //打开led

输入上述命令以后观察开发板上的红色 LED 灯是否点亮，然后每隔 5 秒都会输出一行“App

running times ”，如下图 所示：

从上图可以看出，semaApp 运行正常，输出了“App running times:1”和“App running

times:2”，这就是模拟 25S 占用，说明semaApp 这个软件正在使用 LED 灯。

紧接着再输入如下命令关闭 LED 灯：

./semaApp /dev/gpioled 0 //关闭 LED 灯

注意两个命令都是运行在后台，第一条命令先获取到信号量，因此可以操作
LED
灯，将

LED
灯打开，并且占有
25S
。第二条命令因为获取信号量失败而进入休眠状态，等待第一条命

令运行完毕并释放信号量以后才拥有
LED
灯使用权，将
LED
灯关闭，运行结果如下图所示：

rmmod semaphore.ko

总结

本次实验通过信号量实现了 LED 设备的互斥访问，本文如有错误或不足，欢迎评论区指正，也欢迎大家三连交流～

下一期博客将讲解互斥体（mutex）的实战应用，敬请关注！
