项目创建
项目结构
如何使用规划好的结构
项目创建

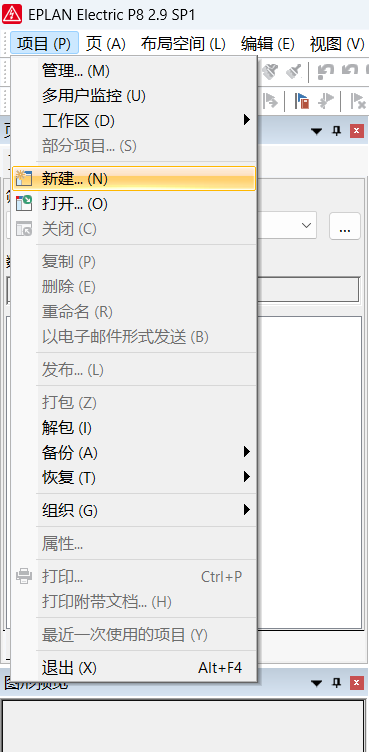

进入到EPLAN界面之后，选择：项目 —- 新建

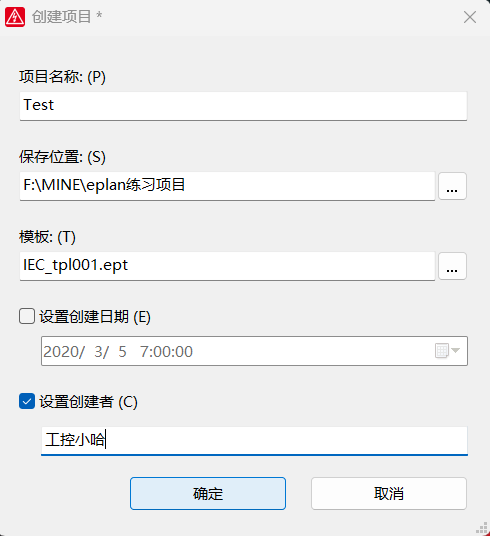

命名，选择保存位置，模板，以及创建日期创建者（创建日期和创建者根据实际需求选就可以）。点击确定
项目结构

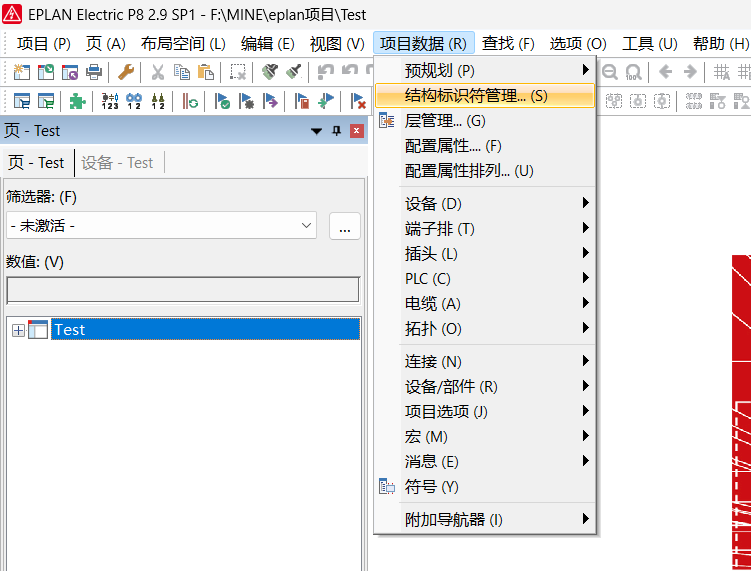

点击项目数据 —- 结构标识符管理
可以看到高层代号，位置代号，高层代号数。那这些都是什么意思呢

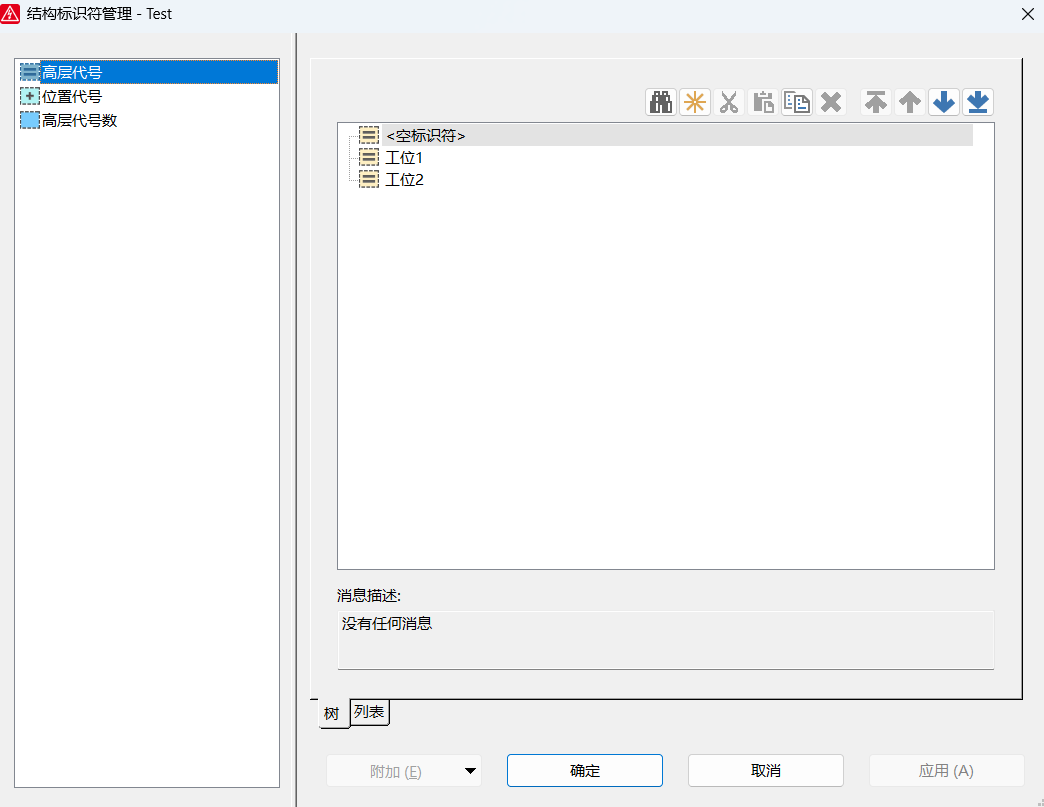

高层代号：可以规划你项目分为几个大块。比如说这个项目有两个工位，可以给他命名工位1，工位2
位置代号：可以用来规划每个工位中的细分部分。比如每个工位中有动力柜、控制柜等
高层代号数就是每一部分具体的划分
如下（根据实际的项目需求和习惯来设置与命名）
如何使用规划好的结构

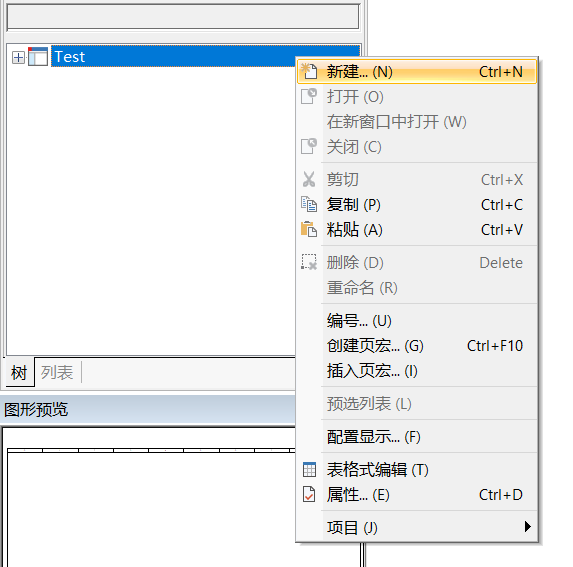

鼠标右键这个项目，点击新建

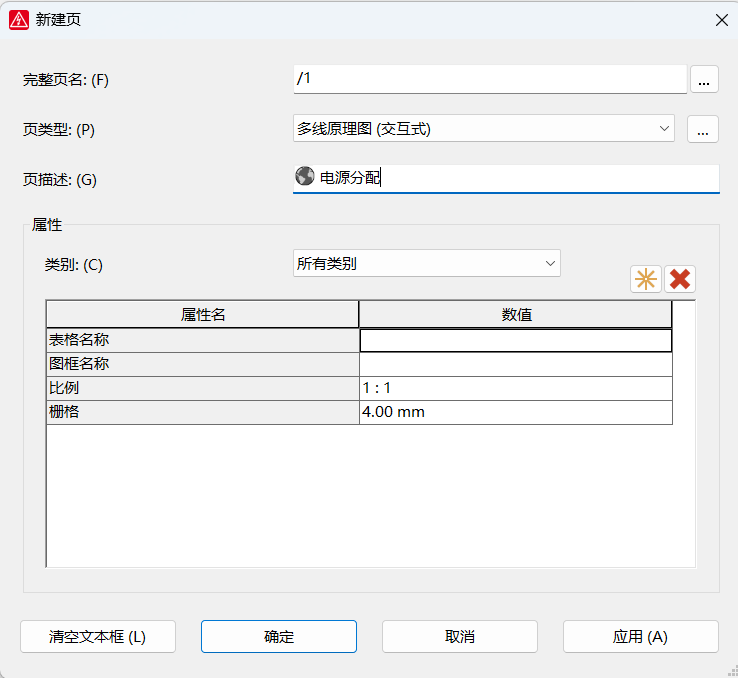

创建页的时候先修改页描述，也就是你这个页面的名称，比如说叫电源分配。正常完整页名显示如下，我们可以点击后面的…（更多选项）
在这里可以给完整页名加上高层代号和位置代号，也就是你刚才在项目数据 — 结构标识符管理中设置的
比如，我选择工位1的电源柜，如下
页名自定义，选好之后点击确定
最后可以看到项目结构中我创建的这个电源供电的多线原理图界面是工位1中电源柜的部分。项目结构就会很清晰
