本报告针对《微电网振荡分析及抑制研究》进行解析。该领域涉及逆变器阻抗建模、谐波与故障鉴别等，专业术语密集（共156个），核心概念如“逆变器”、“振荡”耦合性强，增加了理解与知识提取的难度。报告旨在梳理高频术语与核心论点，为快速把握微电网振荡问题的成因、危害及研究重点提供清晰指引。

一、摘要简析

本文核心观点为微电网在多种运行场景下易发生复杂振荡。研究方法包括建立阻抗模型分析机理，提出基于谐波轨迹的在线监测与鉴别策略，以及采用降阶模型简化振荡判定。主要结论是所提振荡抑制策略（如调整逆变器功率、优化电压频率预调整方案）能有效快速消除振荡，并通过仿真与实验验证。

二、统计图表分析

本章节从术语分布、研究领域、高频术语、英文缩写及术语共现五个维度，对《微电网振荡分析及抑制研究》文档进行量化分析。分析逻辑遵循由整体到局部、由静态到关联的原则，旨在通过数据揭示文档的核心技术焦点、知识结构及概念间的内在联系，为后续深入解读提供客观依据。

2.1 三类术语层次分布

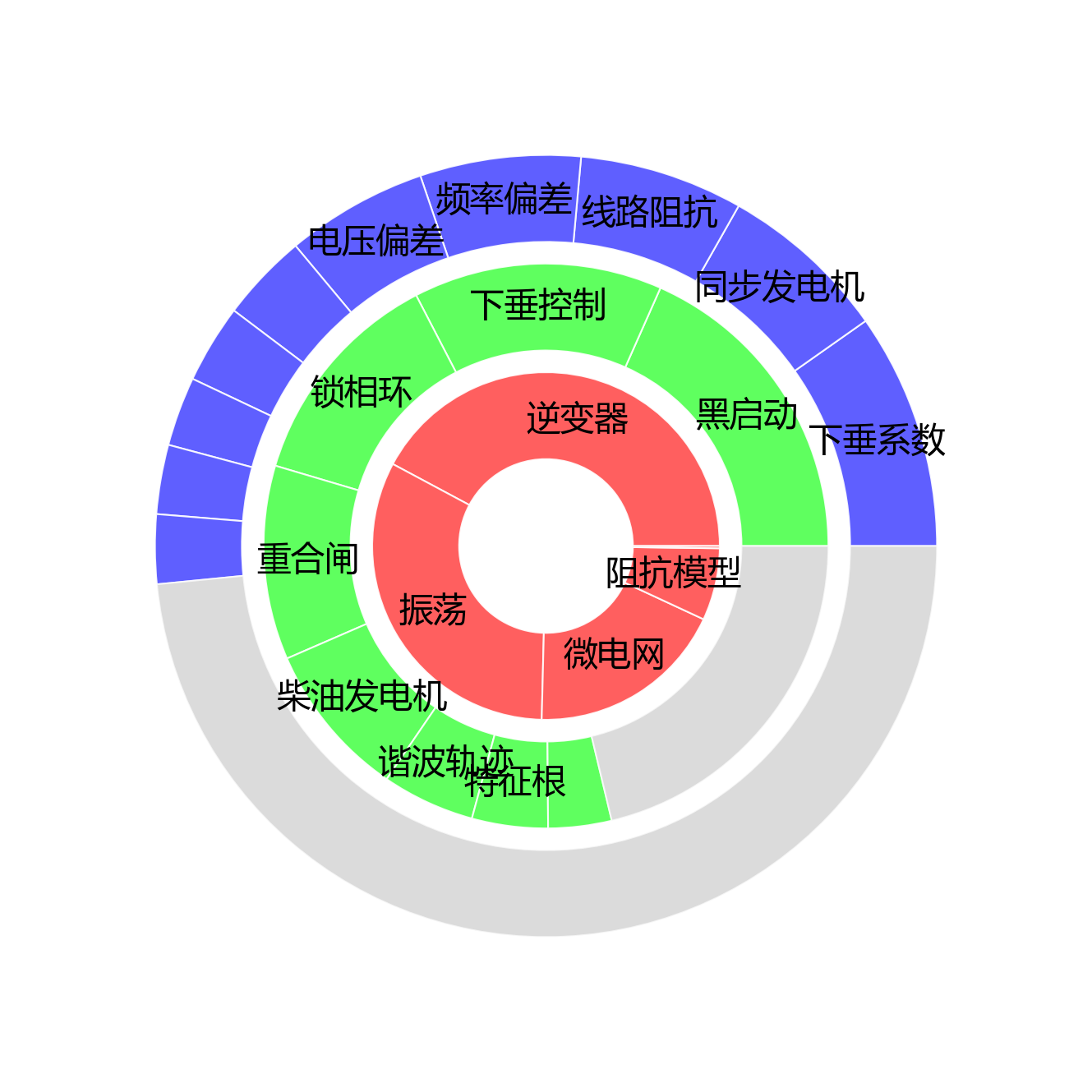

本报告对《微电网振荡分析及抑制研究》文档的三类术语层次分布进行分析。数据显示，正文术语数量最多（81.4%），标题摘要术语次之（15.4%），论文名称术语最少（3.2%）。这种分布符合学术文档的结构特点：论文名称（如“微电网”、“振荡”）高度概括核心主题；标题摘要（如“新能源”、“谐振频率”）提炼关键概念；正文（如“dq坐标系”、“小信号模型”）则包含大量具体技术细节。综上，术语分布清晰地体现了从宏观核心到微观具体的逻辑层次。

根据数据，正文术语数量最多（127个，占81.4%），论文名称术语最少（5个，占3.2%）。这种分布高度集中于正文，反映了该文档的核心技术内容主要在主体部分展开，而标题和摘要部分仅作概括性提示，符合典型学术论文的结构特点。

2.2 研究领域分布

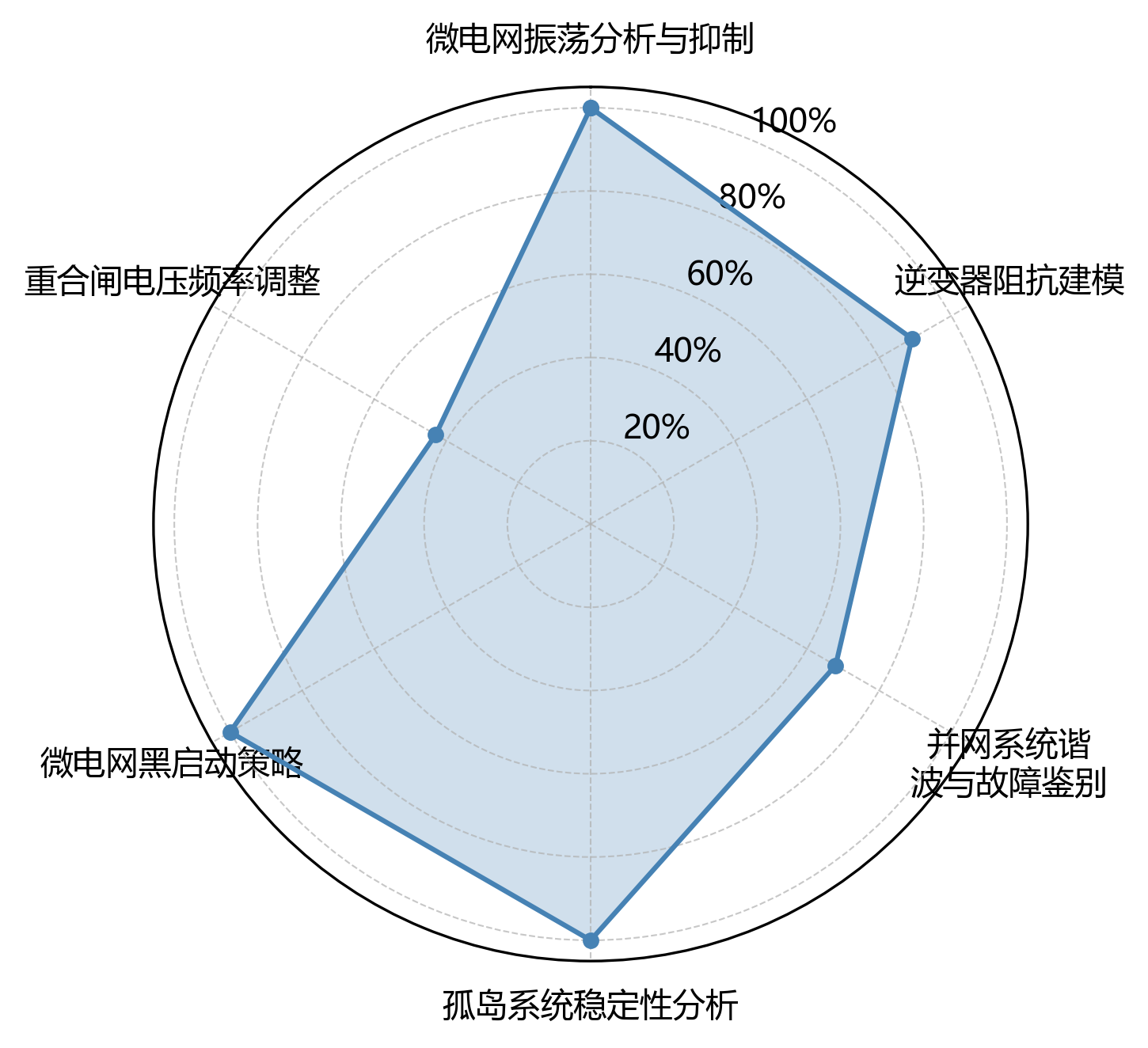

根据数据，微电网振荡分析与抑制领域术语数最多（156个），表明该领域研究最为深入。各领域术语数差异显著，呈现不均衡分布特征。数据中无交叉学科特征的具体信息。

2.3 专业术语分布

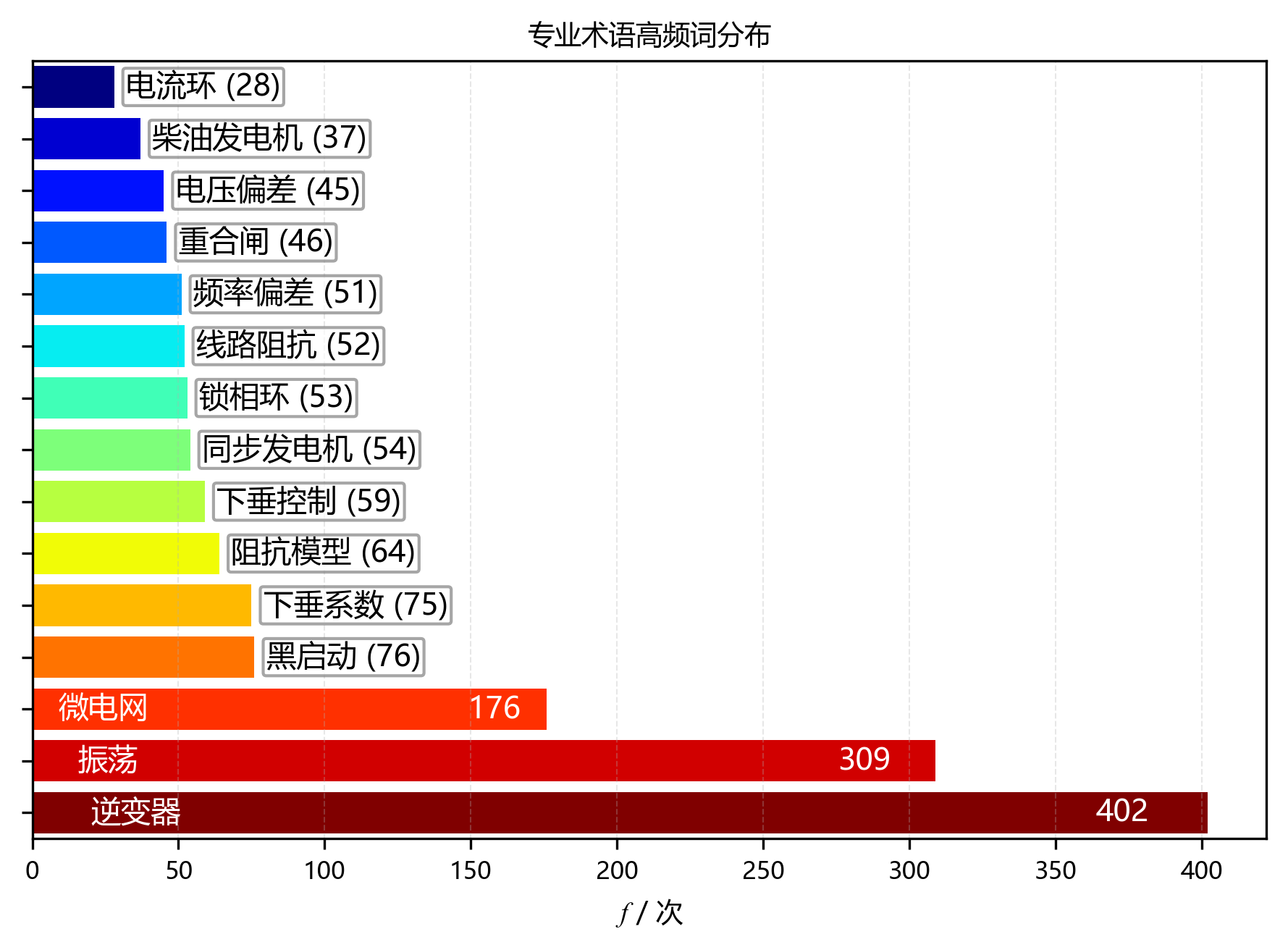

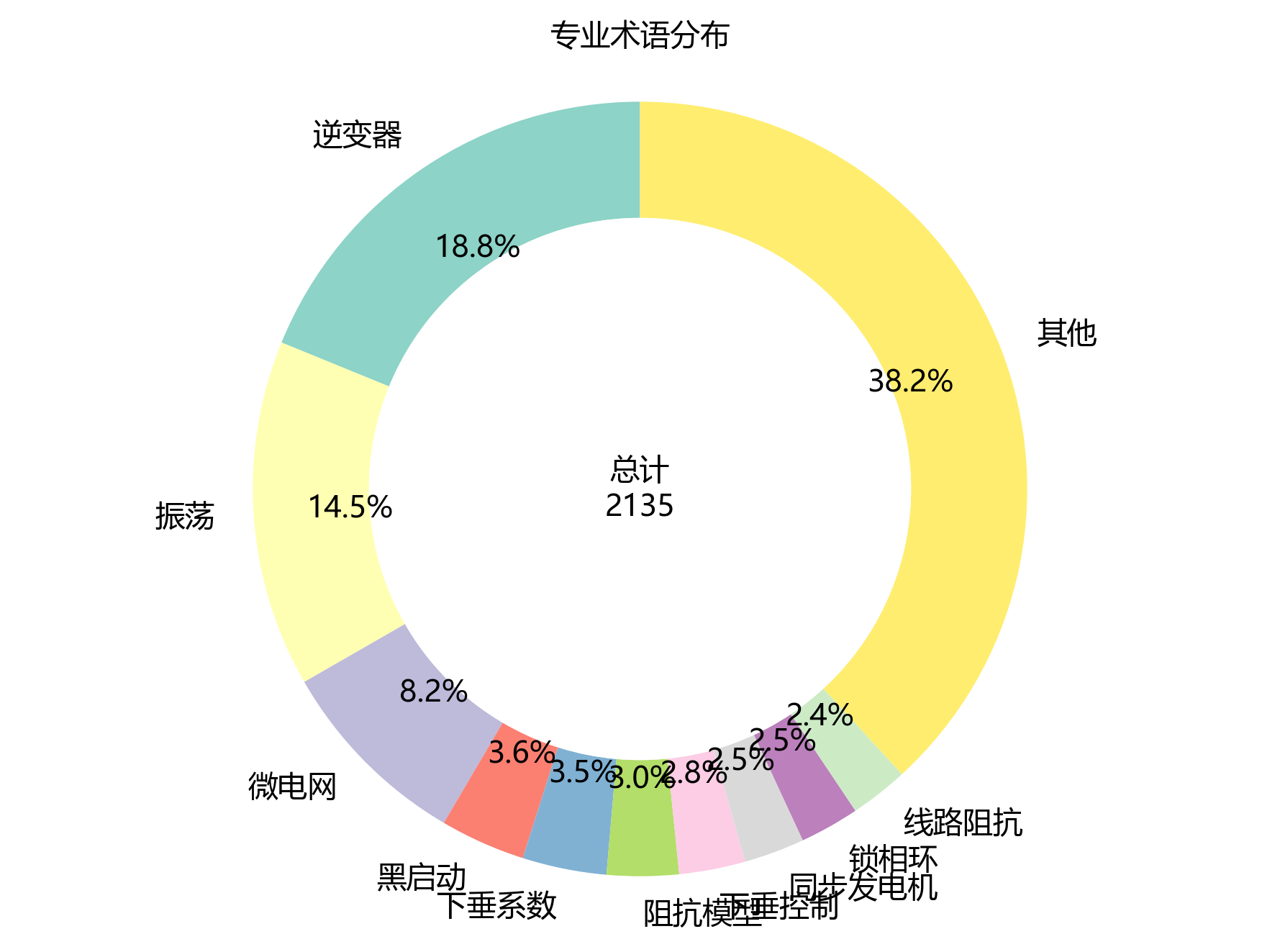

高频术语分布呈现明显的技术聚焦特征。逆变器作为核心功率转换设备出现频次最高（402次），与振荡现象（309次）共同构成研究主线，反映系统稳定性是核心关切。微电网（176次）作为应用场景，黑启动（76次）与下垂系数（75次）作为关键控制策略，共同勾勒出以逆变器并网稳定性为核心的微电网运行与控制技术图谱。

高频术语呈现显著的长尾分布特征，前5位术语总占比达47.9%，表明研究主题高度集中。其中，“逆变器”与“振荡”频次远超其他术语，是绝对核心，共同揭示了微电网稳定性控制是当前最主要的研究重点。其余术语则围绕此核心展开。

2.4 术语共现网络

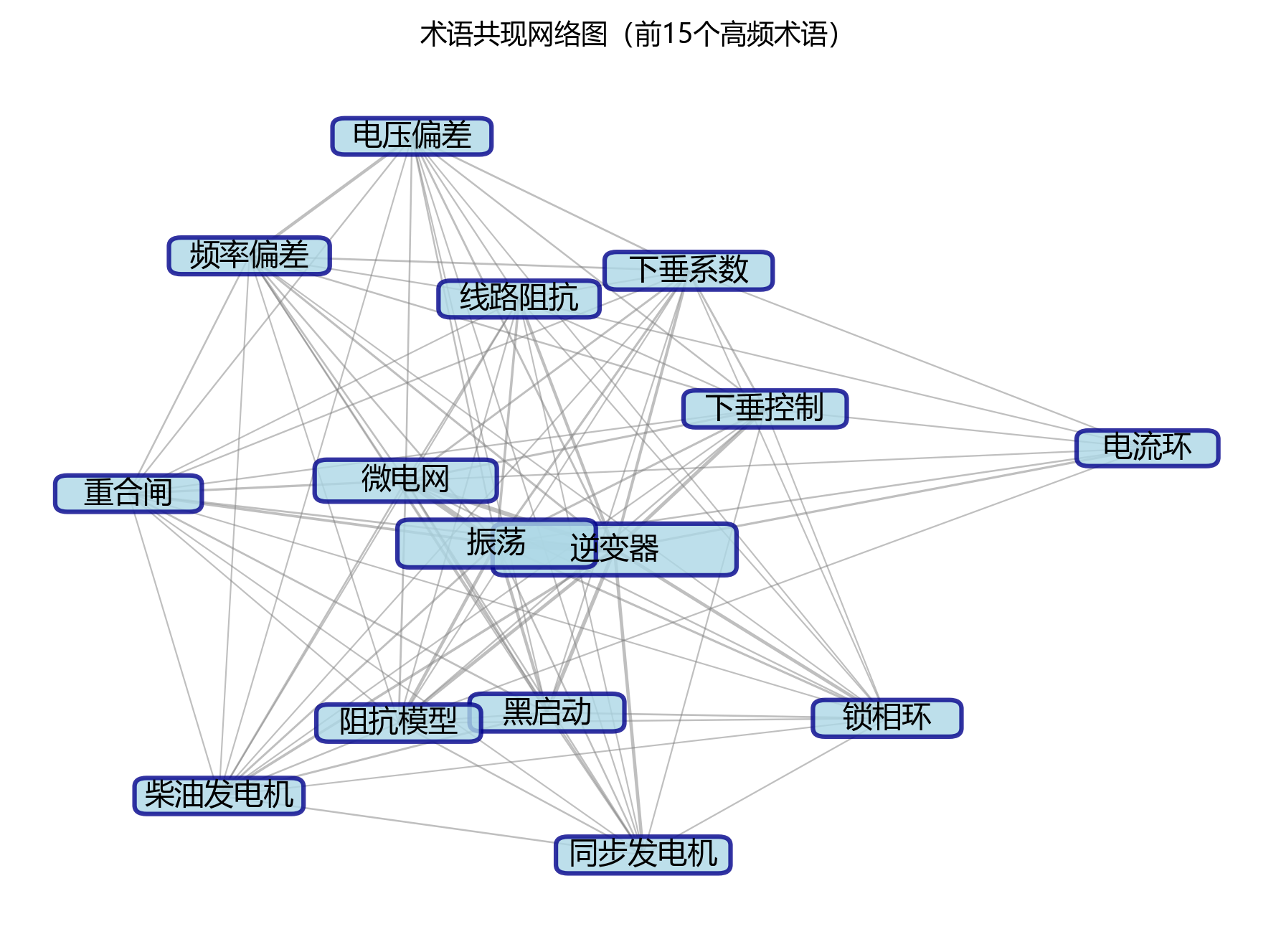

术语共现分析通过统计高频术语在文献中的共现关系，能够有效揭示特定研究领域的知识结构与内在关联。本次分析围绕“逆变器”、“振荡”、“微电网”等核心术语，共识别出115组共现对，为后续构建直观的术语网络图、深入探究该领域的研究热点与概念框架奠定了基础。

高频共现对揭示了三个核心主题：微电网与新能源的强关联（25次）构成能源系统基础；逆变器与电能质量（16次）指向电力电子控制；振荡与新能源（23次）聚焦系统稳定性。知识结构呈现“源-网-荷”互动，以新能源并网为核心，电能质量与振荡问题为关键技术挑战，形成了从发电、输配到稳定运行的研究链条。

2.5 核心概念词云

核心概念基于词频与权重综合提取，高频高权重术语优先。如图，“逆变器”、“振荡”等前5术语揭示了微电网黑启动研究的关键技术节点，尤其关注逆变器控制引发的振荡问题及下垂系数等核心参数。下文将据此展开具体分析。

基于核心术语分析，本文主题聚焦于微电网系统，特别是其控制与稳定性问题。研究重点明确指向逆变器在微电网中的关键作用，具体探讨了由逆变器引发的振荡现象、系统黑启动能力以及下垂控制策略（如下垂系数）等相关技术挑战。

2.6 英文缩写分布

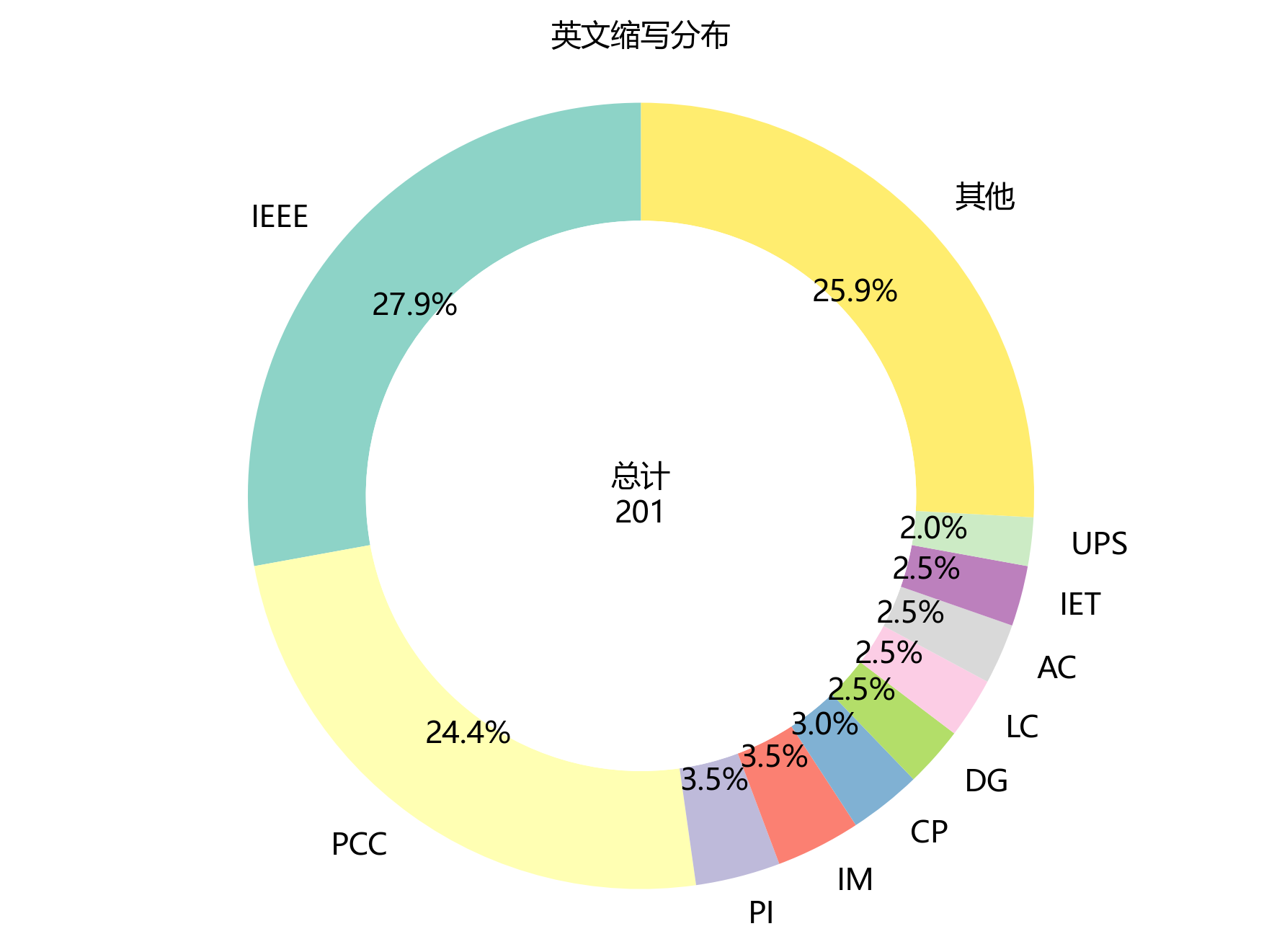

本报告统计了全文出现的英文缩写，共计30个。其中，IEEE（56次）、PCC（49次）和PI（7次）为出现频次最高的三个缩写。下图以环形图形式直观展示了这些高频缩写及其在总出现次数中的占比情况。

依据数据，高频缩写前5为IEEE(56)、PCC(49)、PI(7)、IM(7)、CP(6)。IEEE与PCC出现频次远超其他，表明该领域高度聚焦于电气电子工程（IEEE）与电力系统（PCC）相关标准与技术。其余缩写（PI, IM, CP）频次相近且较低，显示研究涉及过程控制、电机及计算等多个专业方向，但核心仍集中于电力与电子领域。

三、原文公式举例分析

该文档包含303个公式，主要用于建立微电网动态模型、分析振荡机理并设计抑制策略，是理论分析与控制方法验证的核心工具。

公式示例 1

该公式将逆变器坐标系下的输出电压小信号量转换到公共坐标系，其中 (G_{\\mathrm{vPLL}}^{-1}) 是锁相环传递函数矩阵的逆，用于坐标变换。

$${\bar{v}}_{\mathrm{o}}^{\mathrm{i}}=G_{\mathrm{vPLL}}^{-1}{\overline{v}}_{\mathrm{o}}^{\text{c o m}}\text{\hspace{1em}(4-55)}$$

公式示例 2

该公式用于计算电压暂降前后测量阻抗的幅值变化率（Δ|Z|）和相位差（Δ∠Z），是故障源方向判断的关键判据。

$$\begin{gathered} l\Delta |Z|=\left(\frac{\left|Z_{sag}\right|}{\left|Z_{presag}\right|}-1\right)\times 100\% \\ \Delta \angle Z=\angle Z_{sag}-\angle Z_{presag} \end{gathered}$$

四、原文图片举例分析

图片章节共229张图，通过仿真波形、频谱分析和控制框图等，直观展示微电网振荡现象、机理及抑制效果，为理论分析提供可视化支撑。

图片示例 1

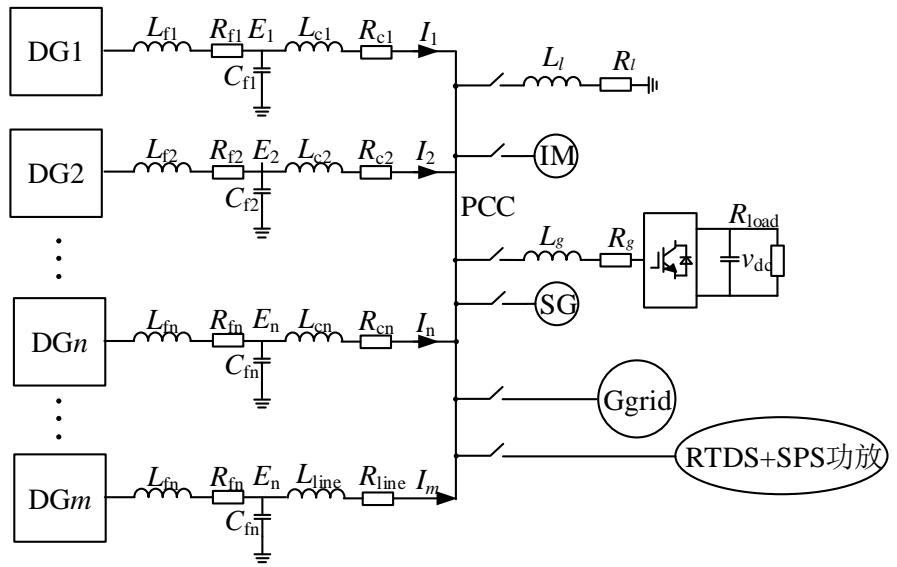

图1-2展示了一个兼有逆变器接口与同步发电机接口的微电网实验系统结构。该图用于说明电力电子化微电网的典型构成，为后文分析多类型电源交互引发的振荡问题提供系统背景。

图片示例 2

该图展示了工况B下三台逆变器并联孤岛运行时，因电压环和电流环控制参数改变（Gv2、Gi2）导致系统失稳，输出电压波形出现严重振荡，无法正常工作。

五、总结

本报告对《微电网振荡分析及抑制研究》进行了系统分析，完成了术语统计、领域分布、共现网络及公式图片分析。研究聚焦于微电网振荡分析与抑制、逆变器阻抗建模等核心领域。报告旨在梳理该领域知识结构，为后续研究提供数据支撑与参考，具有重要的学术价值。
