ICMP（Internet Control Message Protocol，互联网控制报文协议）是 TCP/IP 协议簇中的核心协议之一，主要用于在 IP 网络中传递控制信息与诊断网络故障。

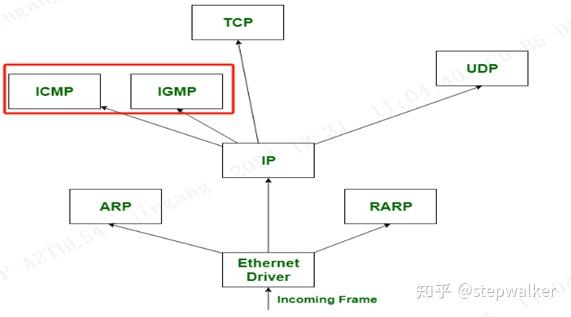

ICMP 位于 OSI 模型的第三层——网络层。
ICMP协议的功能
- 确认 IP 包是否成功到达目标地址
- 通知 IP 包在发送过程中被丢弃的原因
工作原理
在 IP 通信中，如果某个 IP 包未能到达目标地址，具体原因会由 ICMP 负责通知。

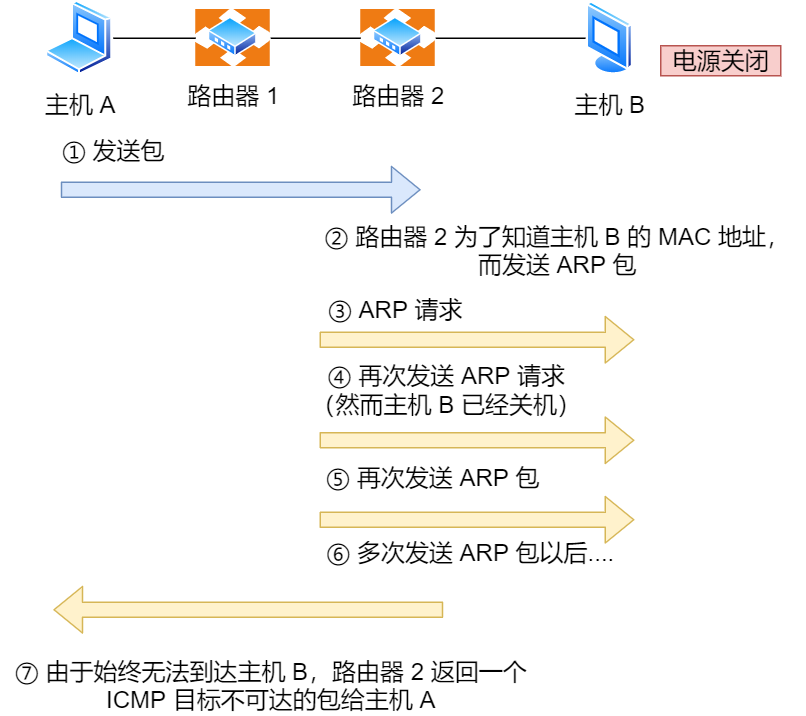

示例说明：
核心要点
- ICMP 报文不会独立传输，而是封装在 IP 数据包中（IP 首部协议字段值为 1）。
- 差错报告：当数据包传输失败（如目标不可达、超时、参数错误）时，路由器或主机会向源端发送差错报文。
- 网络诊断：支持 Ping（ICMP 回显请求/应答）、Traceroute（路由追踪）等网络诊断工具。
- 控制功能：如 ICMP 重定向，帮助主机优化路由路径。
- 回显请求（Type 8）/回显应答（Type 0）：用于 Ping 测试。
- 目标不可达（Type 3）：如主机不可达、端口不可达等。
- 超时（Type 11）：当数据包生存时间（TTL）耗尽时触发。
- ICMP 报文结构包括：ICMP头部和ICMP数据部分。不同类型的 ICMP 报文有不同的格式，但都包含一个基础的头部结构。

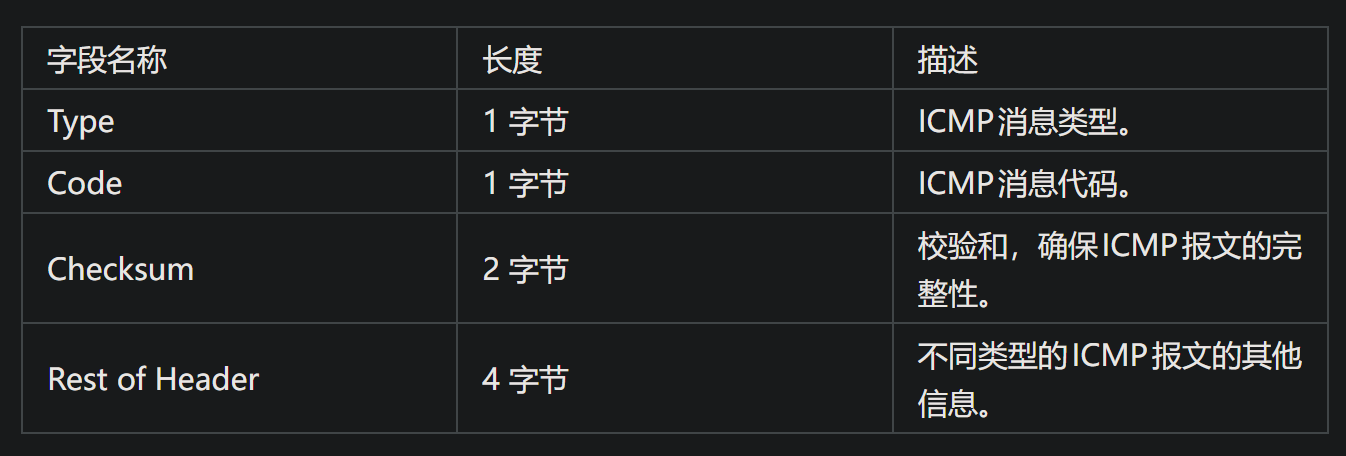

ICMP 报文结构
ICMP报文的格式可以分为两部分：
- ICMP头部
- ICMP数据部分
不同类型的ICMP报文格式略有不同，但所有报文均包含基础头部结构。
直观理解

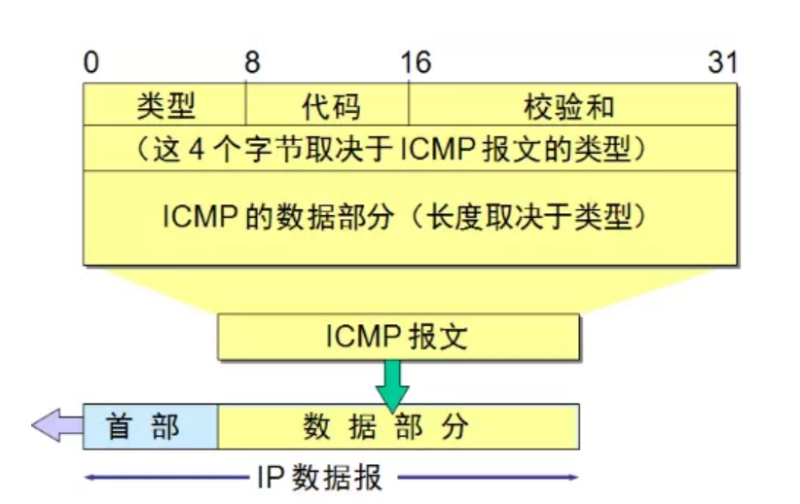

- ICMP 报文是封装在 IP 包里的。
- ICMP 通知消息通过 IP 进行发送。
- 路由器返回的 ICMP 包会按常规路由经过其他路由器再转发给源主机。
- 主机收到 ICMP 包后，解析其首部和数据域，得知发生问题的具体原因。

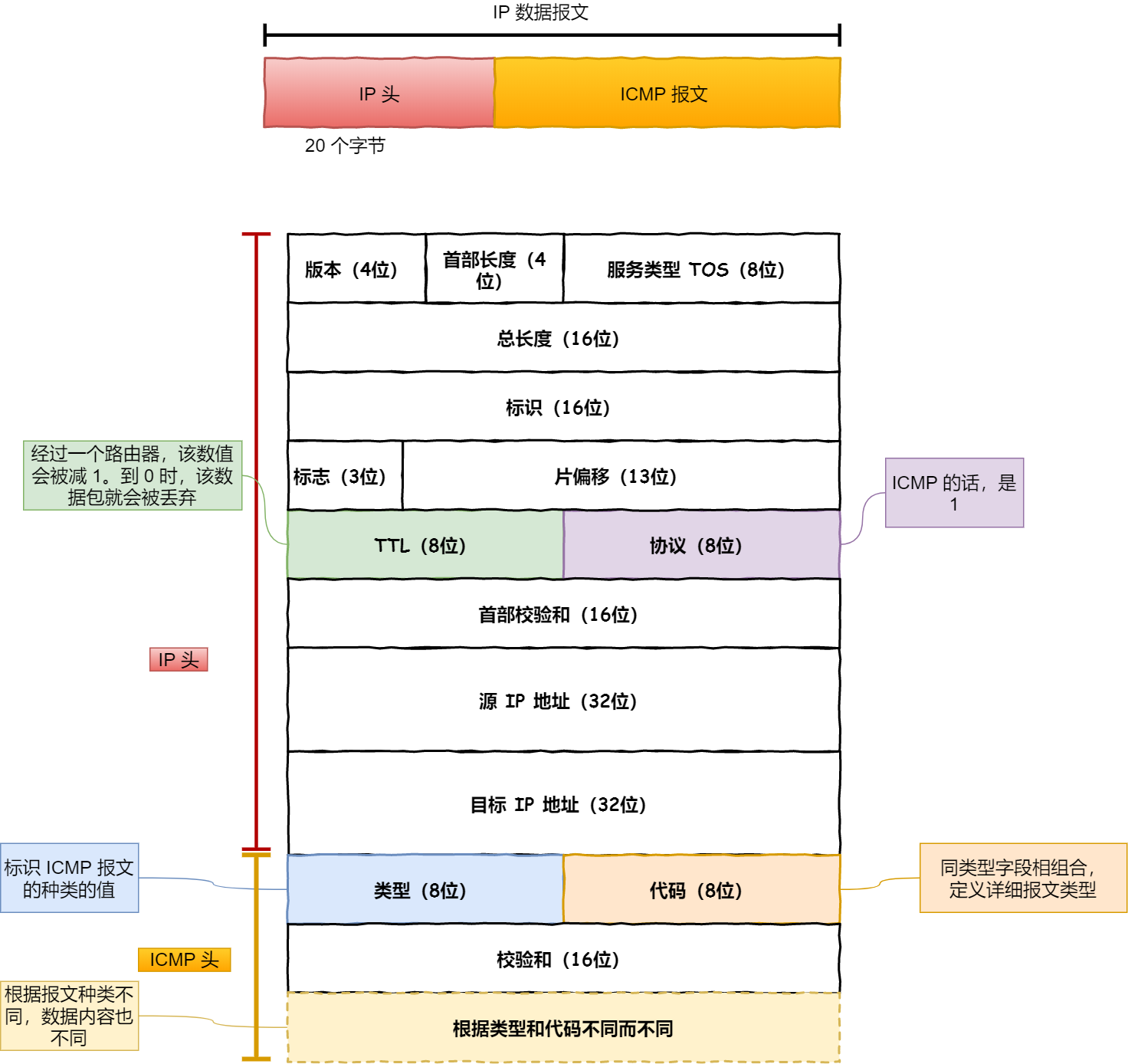

IP数据包与ICMP关系
IP数据包结构：
- IP头（20字节固定）+ ICMP报文（ICMP头 + 可变数据）
- IP头负责寻址、路由和传输控制。
- ICMP报文作为 IP 数据部分，被协议字段（值=1）标识为 ICMP 协议。
报文大小限制
- ICMP 封装在 IP 数据包中，IP 的总长度字段为 16 位（最大 65535 字节）。
- 这一限制导致了经典的网络攻击——Ping of Death。
ICMP 包头类型分类
ICMP 包头的类型字段，大致可以分为两大类：
- 一类是用于诊断的查询消息，也就是「查询报文类型」
- 另一类是通知出错原因的错误消息，也就是「差错报文类型」
ICMP 包头的类型字段，确实可以分为两大类：查询报文类型和差错报文类型，下面是详细说明：
一、查询报文类型
这类报文是双向交互的，用于主动探测网络状态，常见类型有：
- 回显请求（Type=8）/ 回显应答（Type=0）：ping 命令的底层实现，用于测试网络连通性。
- 时间戳请求（Type=13）/ 时间戳应答（Type=14）：用于网络时间同步。
- 地址掩码请求（Type=17）/ 地址掩码应答（Type=18）：用于获取子网掩码（现已较少使用）。
二、差错报文类型
这类报文是单向的，由路由器或目标主机在处理IP数据报出错时发送，常见类型有：
- 目标不可达（Type=3）：如网络不可达、主机不可达、端口不可达等。
- 源抑制（Type=4）：通知源主机降低发送速率（现已淘汰）。
- 重定向（Type=5）：告知主机更优的路由路径。
- 超时（Type=11）：TTL 耗尽或分片重组超时。
- 参数问题（Type=12）：IP 首部字段错误。
