Highcharts曲线图（Spline Chart）使用指南｜连续自然平滑趋势的可视化艺术图表

在很多数据系统里，人们以为“折线图”已经足够表达趋势。但当你盯着那些锋利的折角时，会发现一个小小的视觉问题：真实世界的变化，很少像锯齿一样突兀。

这就是 样条曲线图（Spline Chart） 出现的原因。

在 Highcharts 中，Spline Chart 是一种基于数学插值算法（spline interpolation）的平滑曲线图，它通过计算相邻数据点之间的曲线控制点，使折线变得平滑自然，更符合人类对“趋势”的直觉理解。

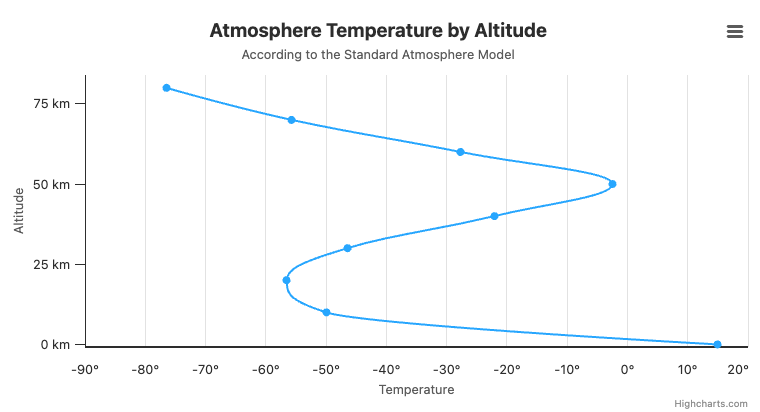

Spline chart 曲线图

曲线图（Spline Chart），也称为样条图，是折线图的一种变体，它在数据点之间绘制平滑的弯曲曲线而非直线。这种平滑连接是通过数学上的样条插值算法实现的，使得图表在视觉上更加流畅、美观。

曲线图与普通折线图的本质区别在于：

• 折线图：数据点之间用直线连接，转折处呈锐角

• 曲线图：数据点之间用平滑曲线连接，转折处圆润过渡

当数据是连续变化时，Spline 的视觉表达往往比普通折线图更自然。

应用场景

典型应用场景：

• 气温变化趋势

• 股票价格趋势

• 设备监控曲线

• 用户增长趋势

• 传感器时间序列数据

Highcharts曲线图的特点

Highcharts曲线图提供与折线图line chart 和系列 series相同的选项，除了阶梯功能。有关曲线图选项的更多信息，请参阅API参考 API reference 。

Highcharts 内置了 spline 图表类型，因此实现非常直接。

只需要把 type 设置为：type: ‘spline’

完整示例代码如下：

Highcharts.chart('container', {
chart: {
type: 'spline'
},

title: {
text: '一周气温变化趋势'
},

xAxis: {
categories: ['周一', '周二', '周三', '周四', '周五', '周六', '周日']
},

yAxis: {
title: {
text: '温度 (°C)'
}
},

tooltip: {
shared: true,
valueSuffix: ' °C'
},

series: [{
name: '最高气温',
data: [18, 20, 23, 25, 22, 19, 17]
}, {
name: '最低气温',
data: [10, 11, 13, 14, 12, 9, 8]
}]
});

运行后你会看到两条平滑曲线。

Highcharts 自动完成：

• 曲线插值计算

• 数据点平滑连接

• Tooltip 联动

• 多序列叠加

开发者无需编写额外算法。

总结

Spline Chart 的核心价值在于一句话：用更自然的方式表达数据趋势。

Highcharts 通过内置的 spline 类型，使开发者可以用极少的代码构建平滑曲线图，并提供完善的交互能力与可定制能力。

在企业级数据平台、BI 系统以及工业监控平台中，Spline Chart 都是非常常见且实用的可视化组件。

当数据是连续变化的趋势时，一条平滑曲线，往往比锯齿折线更接近现实世界。
