流程：SOLID WORKS——–>CAD———->AD（确保有这三个软件）
第一关、S W
1.打开你的SW零件文件（以下以与实际装配工装无关的手机支架模型为示例，只是展示过程，不能作为工装加PCB）

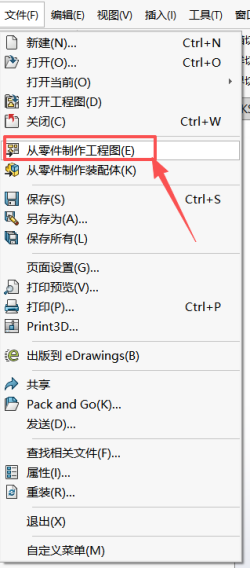

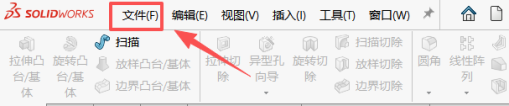

2.在当前打开的.stp或SLDPRT文件中点开 文件（F）》从零件制作工程图（E）

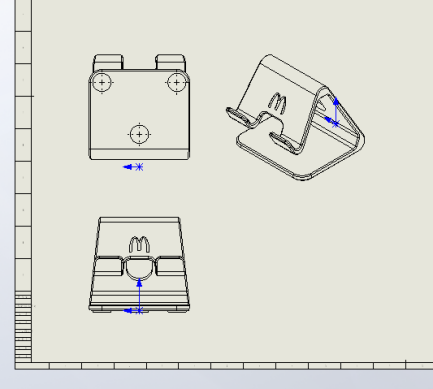

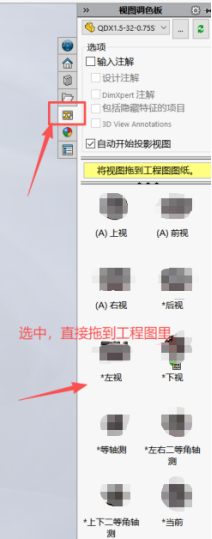

3.进入界面后，从右边的视图调色板将你所要的视图拖到工程图里
4.按需求是否增加投影（一般你拖进去放好后，上下移动鼠标就能自动添加，不想要的话就ESC退出）

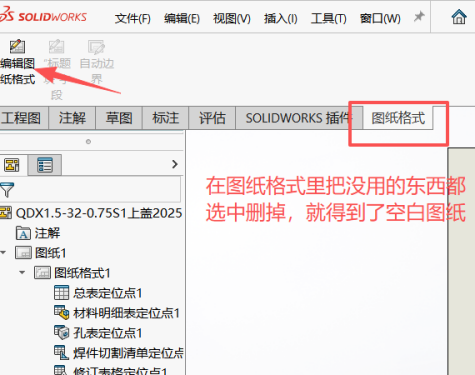

5.删掉没用的图纸边框（新手笨办法）
6.全部框选删除，然后一定记得要退出编辑图纸格式（不然，你会发现找不到你的工程图了……）

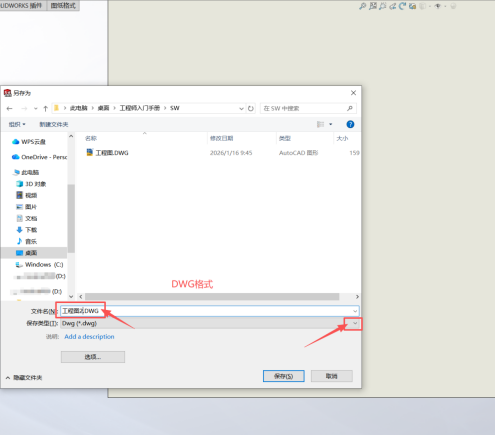

7.接下来另存为DWG文档（在按确定之前一定要记得先设置选项…… ！！！）
8.选择好文件类型后点击 下面的选项…… 框

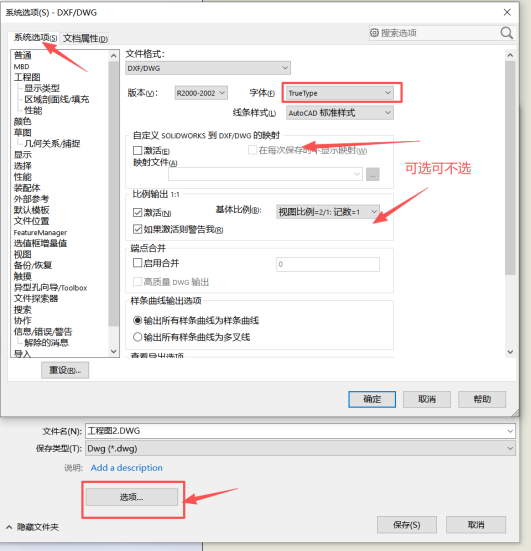

9.进入设置界面，按照你的实际需求设置（因为要放到AD里，这里最好选择比例输出1:1）

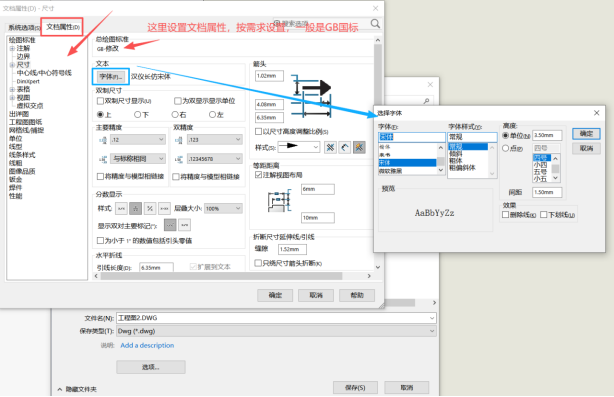

10.还可以根据个人需求设置字体、尺寸、公差等
11.好了，可以点击确定并保存了，然后你就得到了一个可以用CAD打开的.DWG文件
进入下一关……CAD
1.打开CAD再打开刚刚生成好的文档 或者 直接拖动文件到桌面CAD软件图标上
这里主要是给工装图设置原点，这样在AD中打开就不会跑偏十万八千里出现找不到的情况
（也许这是一种比较笨拙的方法，如果你有更好的方法欢迎在评论区提出）

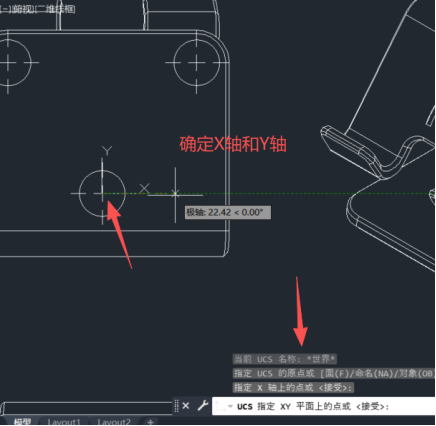

2.图像尽量离原点近一点，在下面的 键入命令 里输入UCS，按下回车键；
接着输入O（对应 “原点” 选项），再次回车；
移动鼠标捕捉图纸上要设为新原点的点（比如图形的角点、圆心等），点击该点即可完成原点重建。若需精准定位到特定坐标值，可直接输入坐标（如 0,0 或 100,200）后回车确定。
3.图片中的投影（除了你需要的视图）以及之前没删除干净的边框线，在这里都检查一下删干净，因为都没用
4.然后就可以快乐地保存文件并退出CAD啦！格式保持.DWG格式，为什么一定要退出CAD呢?
如果你现在不关掉当前界面，下一步AD导入就会……
就会报错！！！！
下一关，AD!!!
1.打开你的Altium Designer,新建一个工程，并在工程文件里新建PCB，
（如果你已经画了PCB只是要添加工程图对结构的话当我没说，直接在你的PCBDOC文档里开始就行，如果没画就老老实实从头开始吧！）

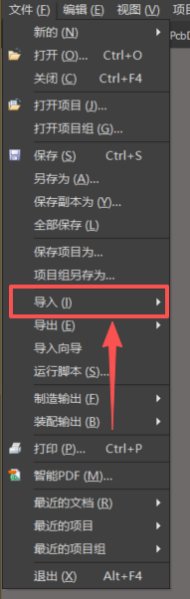

2.保持当前界面是打开的PcbDoc界面，点击 文件（F）》导入（I）》导入DXF/DWG

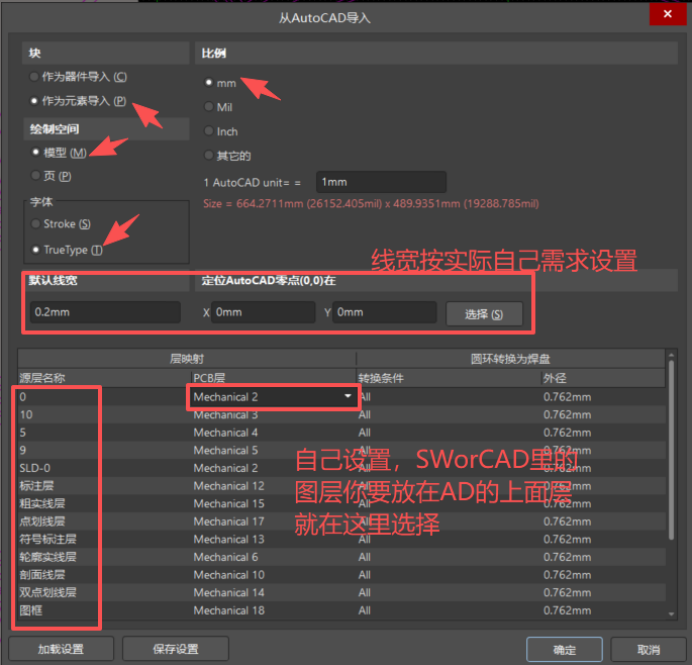

3.选中刚才制作好的dwg文件，然后进入设置界面 从AutoCAD导入
4.如图所示，哼哧哼哼哧一番操作下，结构就导入到AD地机械图层里了
（我这里的例子中只有0图层是有工装图的，给它在PCB层里设置的是机械层2，那么生成的就是在机械层2）

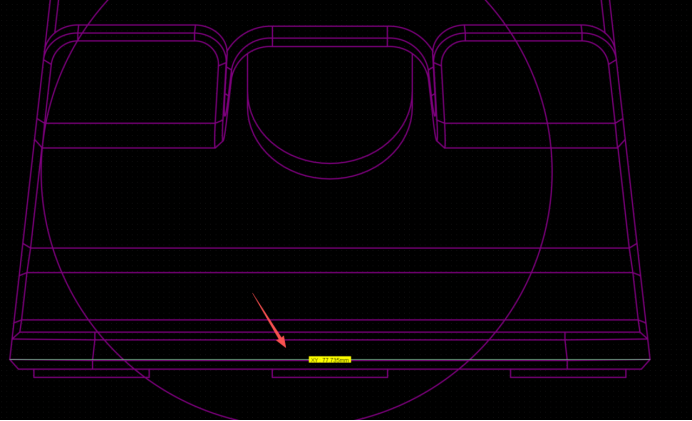

5.记得 Ctrl+M & 智能尺寸 检查一下尺寸，和SW里的3D或者工装尺寸是否对的上哦！
6.快捷键EOS确定好原点后，别忘了画板子的时候给你的工装上锁🔒，不然画图是会乱跑哦！
