冷热钱包系统设计实战（上）

冷热钱包系统设计实战（上）：从零开始解决高并发扣款难题

本文从冷热钱包的由来讲起，带你理解为什么需要这种架构，以及如何设计一个生产级钱包系统。

本文分为上下两篇，这是上篇。

上篇内容：

下篇内容：
6. 核心代码实现
7. 完整交易流程
8. 并发控制机制
9. 部署与运维
10. 总结与展望

一、引言：为什么需要冷热钱包？

想象一下这样的场景：

小明在某电商平台有10000元余额。双十一那天，他同时参与了3个秒杀活动，3个订单几乎同时发出扣款请求。结果会怎样？

订单A：扣款100元 ✓ 成功
订单B：扣款200元 ✗ 失败（提示余额不足）
订单C：扣款50元 ✗ 失败（提示余额不足）

小明的明明有10000元，为什么只能成功一笔？这就是并发扣款的典型问题。

在传统的钱包系统设计中，所有用户的余额都存储在一个账户里。当多个请求同时到来时，如果没有正确的并发控制，就会出现：

• 余额扣款错误
• 交易失败率飙升
• 用户体验极差

冷热钱包架构正是为了解决这个问题而诞生的。接下来，让我们一起深入了解这个方案的来龙去脉。

二、冷热钱包的由来：从比特币说起

2.1 冷热钱包的起源

"冷热钱包"这个概念，最早来自于比特币和区块链行业。

在加密货币世界里，人们发现了一个两难问题：

┌─────────────────────────────────────────────────────────────┐
│ 两难选择 │
├─────────────────────────────────────────────────────────────┤
│ │
│ 选项A：资金全部放线上钱包 │
│ ├─ 优点：交易方便、响应快速 │
│ └─ 缺点：容易被黑客攻击，一旦被盗，血本无归 │
│ │
│ 选项B：资金全部放离线冷存储 │
│ ├─ 优点：极其安全，黑客无法触达 │
│ └─ 缺点：每次交易都要手动操作，非常麻烦 │
│ │
└─────────────────────────────────────────────────────────────┘

于是，行业里诞生了冷热钱包分离的方案：

• 热钱包（Hot Wallet）：存放少量日常交易所需的资金，连网在线，方便快速交易
• 冷钱包（Cold Wallet）：存放大部分资金，离线存储，极端安全

这个思路后来被传统金融和支付行业借鉴，演变成了我们今天要讲的冷热钱包分离架构。

2.2 冷热钱包的本质

冷热钱包的本质，是资金的安全性和流动性之间的权衡。

2.3 一个生活化的类比

想象你开了一家奶茶店：

┌───────────────────────────────────────────────────────────┐
│ 奶茶店的资金管理 │
├───────────────────────────────────────────────────────────┤
│ │
│ 收银台的现金抽屉（热钱包） │
│ ├─ 存放：每天营业所需的零钱、找补现金 │
│ ├─ 特点：随时取用，交易方便 │
│ └─ 策略：每天晚上把钱转走，只留第二天够用的 │
│ │
│ 银行保险箱（冷钱包） │
│ ├─ 存放：店铺的主要利润和储备金 │
│ ├─ 特点：安全，但取用需要手续 │
│ └─ 策略：大部分钱都在这里，需要时再调拨到收银台 │
│ │
└───────────────────────────────────────────────────────────┘

这就是冷热钱包的核心思想：把大部分钱安全地存起来，只留一小部分在"前台"方便日常交易。

三、问题场景：一次真实的线上事故

3.1 事故背景

某电商平台在双十一大促期间，遇到了严重的扣款问题：

时间：2023年11月11日 00:00
场景：秒杀活动开启，百万用户同时抢购
现象：大量用户反馈"余额不足"，但明明账户里有足够的钱
影响：GMV损失约2000万元

3.2 问题排查

技术团队紧急排查，发现了问题所在：

// 传统的扣款逻辑
public void deduct(Long userId, Long amount) {
// 1. 查询用户余额
Account account = accountMapper.selectById(userId);

// 2. 判断余额是否充足
if (account.getBalance() < amount) {
throw new Exception("余额不足");
}

// 3. 扣款
account.setBalance(account.getBalance() – amount);
accountMapper.updateById(account);
}

问题出在哪里？

时间线分析：
T0: 用户余额 = 10000元

T1: 请求A读取余额 → 10000元
T2: 请求B读取余额 → 10000元（此时请求A还未完成扣款）
T3: 请求A扣款200元 → 写入余额9800元
T4: 请求B扣款300元 → 基于旧余额10000元，写入9700元（错误！）
T5: 数据库最终余额 = 9700元（应该是9500元，少扣了300元）

3.3 问题本质

这是一个典型的并发控制问题，专业术语叫"丢失更新"（Lost Update）。

┌─────────────────────────────────────────────────────────────┐
│ 并发问题的本质 │
├─────────────────────────────────────────────────────────────┤
│ │
│ 在高并发场景下，多个线程同时读写同一个数据，会产生： │
│ │
│ 1. 脏读：读到了未提交的数据 │
│ 2. 不可重复读：同一事务内两次读取结果不同 │
│ 3. 幻读：同一查询返回不同结果 │
│ 4. 丢失更新：后提交的事务覆盖前面的事务 │
│ │
│ 我们遇到的是第4种：丢失更新！ │
│ │
└─────────────────────────────────────────────────────────────┘

四、冷热钱包架构：小白也能懂的方案

4.1 传统方案的局限性

在冷热钱包架构出现之前，业界常用的并发控制方案有：

这些方案都存在一个共同问题：为了保证数据一致性，牺牲了系统性能。

4.2 冷热钱包方案的巧妙之处

冷热钱包架构的核心思想是：用空间换时间，用架构换性能。

┌─────────────────────────────────────────────────────────────┐
│ 冷热钱包架构的智慧 │
├─────────────────────────────────────────────────────────────┤
│ │
│ 传统方案： │
│ ┌─────────┐ │
│ │ 账户余额 │ ← 所有交易都竞争这唯一的一把锁 │
│ │ 10000元 │ │
│ └─────────┘ │
│ │
│ 冷热钱包方案： │
│ ┌──────────┐ ┌──────────┐ │
│ │冷钱包 │ │热钱包 │ ← 把交易分散到两个"账户" │
│ │9500元 │→ │500元 │ 热钱包交易无需加锁 │
│ └──────────┘ └──────────┘ │
│ │
│ 核心优势： │
│ ✓ 大部分交易只在热钱包操作，无需加锁 │
│ ✓ 冷热调拨可以异步进行 │
│ ✓ 并发能力提升10倍以上 │
│ │
└─────────────────────────────────────────────────────────────┘

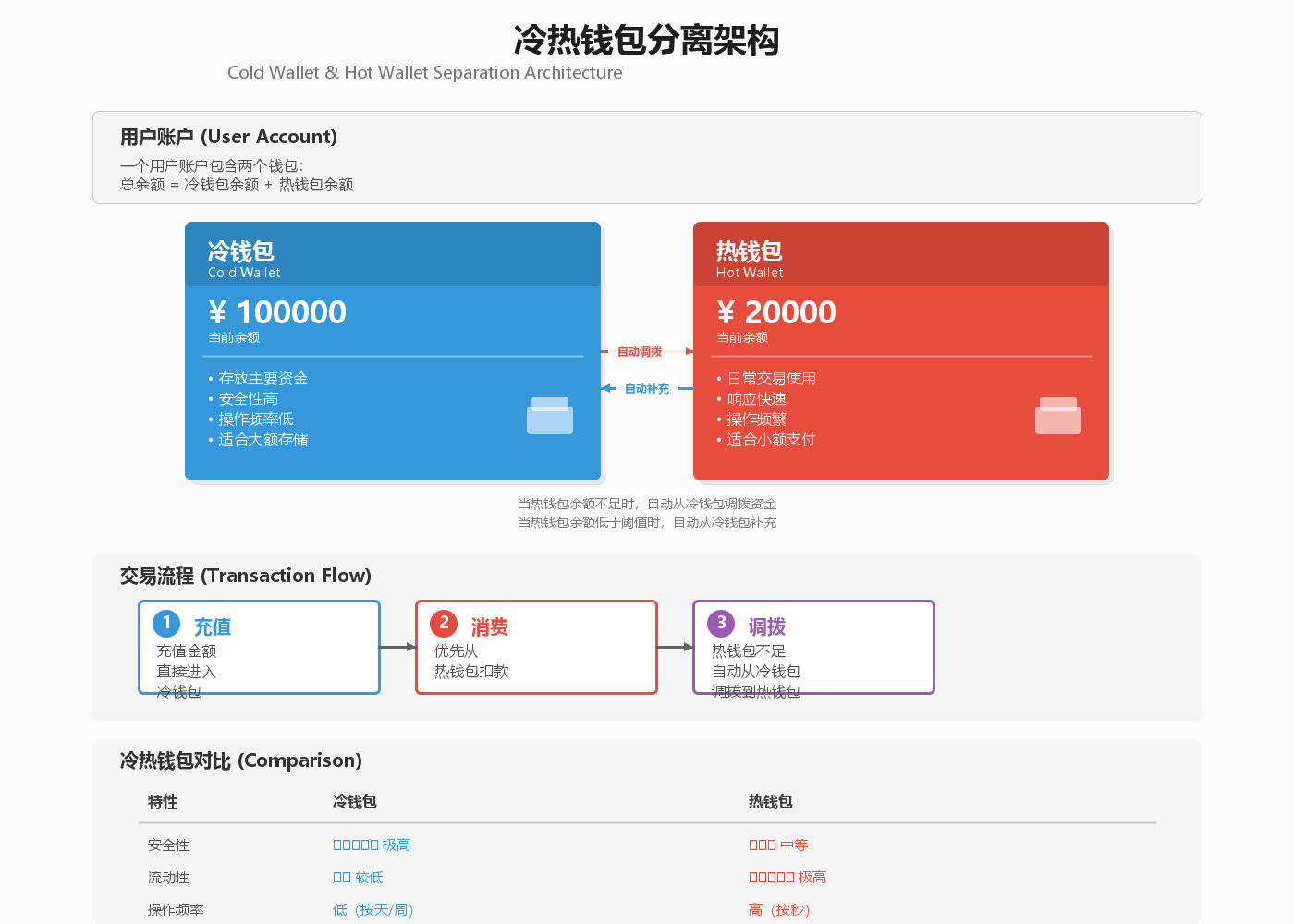

4.3 冷热钱包架构图

4.4 为什么冷热钱包能解决问题？

关键在于：把"竞争"变成了"协作"

传统方案的竞争模型：
┌─────────────────────────────────────────────────────────────┐
│ │
│ 请求A ─┐ │
│ 请求B ─┼─→ [争抢同一把锁] → 排队执行 → 性能瓶颈 │
│ 请求C ─┘ │
│ │
└─────────────────────────────────────────────────────────────┘

冷热钱包的协作模型：
┌─────────────────────────────────────────────────────────────┐
│ │
│ 请求A ──→ [热钱包操作] ──→ 无需等待，直接完成 ✓ │
│ │
│ 请求B ──→ [热钱包操作] ──→ 无需等待，直接完成 ✓ │
│ │
│ 请求C ──→ [热钱包不足] ──→ [异步调拨] ──→ 完成 ✓ │
│ │
│ 所有请求都能并发执行，互不阻塞！ │
│ │
└─────────────────────────────────────────────────────────────┘

五、系统架构设计

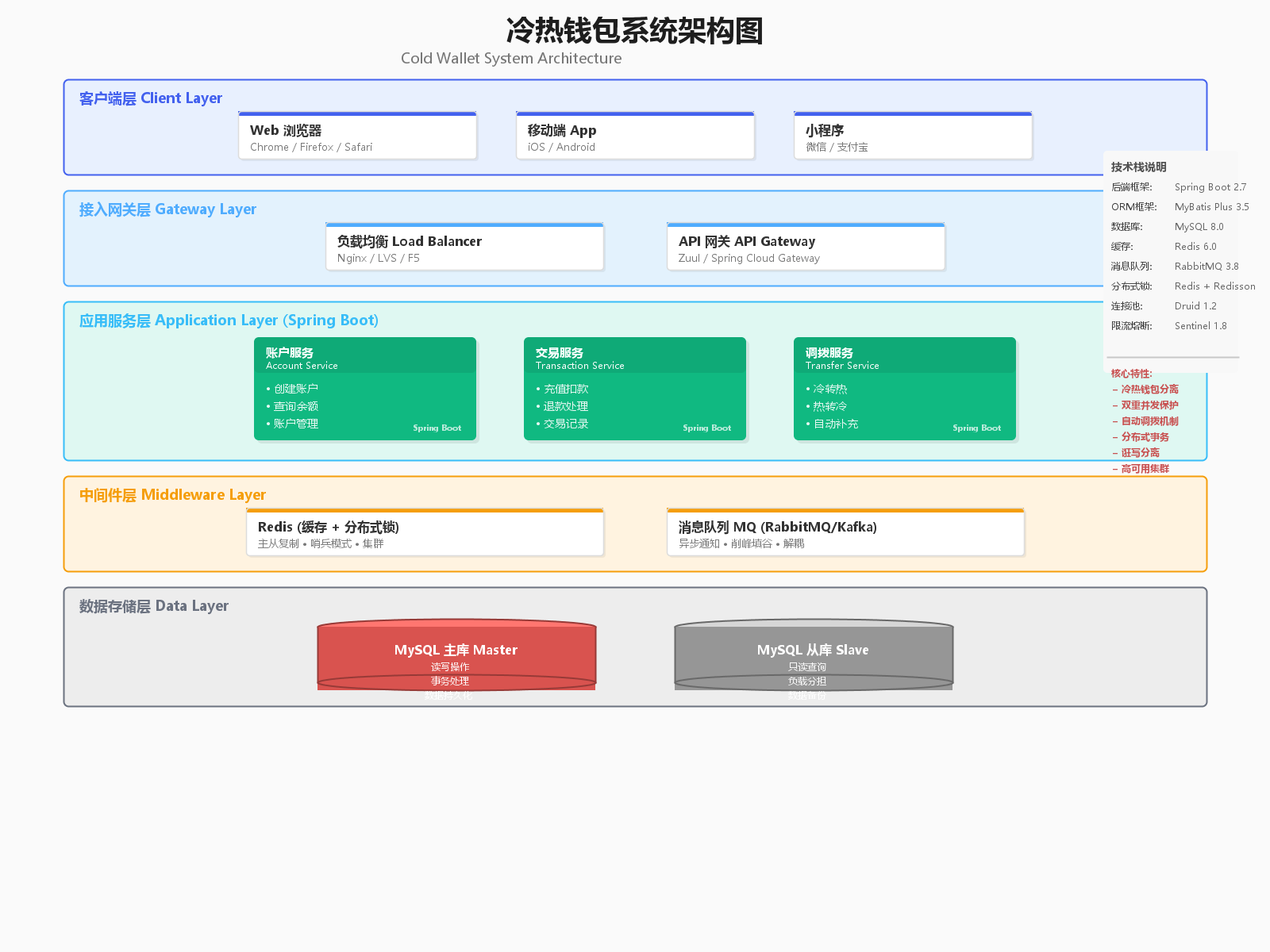

5.1 整体架构图

系统采用经典的分层架构：

┌──────────────────────────────────────────────────────────────┐
│ 客户端层 │
│ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐ │
│ │ Web前端 │ │ 移动App │ │ 小程序 │ │
│ └──────────────┘ └──────────────┘ └──────────────┘ │
└──────────────────────────────────────────────────────────────┘
↓
┌──────────────────────────────────────────────────────────────┐
│ API网关层 │
│ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐ │
│ │ 负载均衡 │ │ 限流控制 │ │ 路由转发 │ │
│ └──────────────┘ └──────────────┘ └──────────────┘ │
└──────────────────────────────────────────────────────────────┘
↓
┌──────────────────────────────────────────────────────────────┐
│ 应用服务层 │
│ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐ │
│ │ 账户服务 │ │ 交易服务 │ │ 调拨服务 │ │
│ ├─ 创建账户 │ ├─ 扣款/充值 │ ├─ 冷转热 │ │
│ ├─ 查询余额 │ ├─ 退款 │ ├─ 热转冷 │ │
│ └─ 账户状态 │ └─ 交易记录 │ └─ 自动补充 │ │
│ └──────────────┘ └──────────────┘ └──────────────┘ │
└──────────────────────────────────────────────────────────────┘
↓
┌──────────────────────────────────────────────────────────────┐
│ 中间件层 │
│ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐ │
│ │ Redis │ │ MQ消息队列 │ │ 分布式锁 │ │
│ │ ├─ 缓存 │ │ ├─ 异步通知 │ │ ├─ 并发控制 │ │
│ │ └─ 分布式锁 │ │ └─ 削峰填谷 │ │ └─ 防重入 │ │
│ └──────────────┘ └──────────────┘ └──────────────┘ │
└──────────────────────────────────────────────────────────────┘
↓
┌──────────────────────────────────────────────────────────────┐
│ 数据层 │
│ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐ │
│ │ MySQL主库 │ │ MySQL从库 │ │ 数据备份 │ │
│ │ ├─ 用户账户 │ │ ├─ 读写分离 │ │ ├─ 定时备份 │ │
│ │ ├─ 交易记录 │ │ └─ 查询分流 │ │ └─ 容灾恢复 │ │
│ │ └─ 调拨记录 │ │ │ │ │ │
│ └──────────────┘ └──────────────┘ └──────────────┘ │
└──────────────────────────────────────────────────────────────┘

5.2 核心模块设计

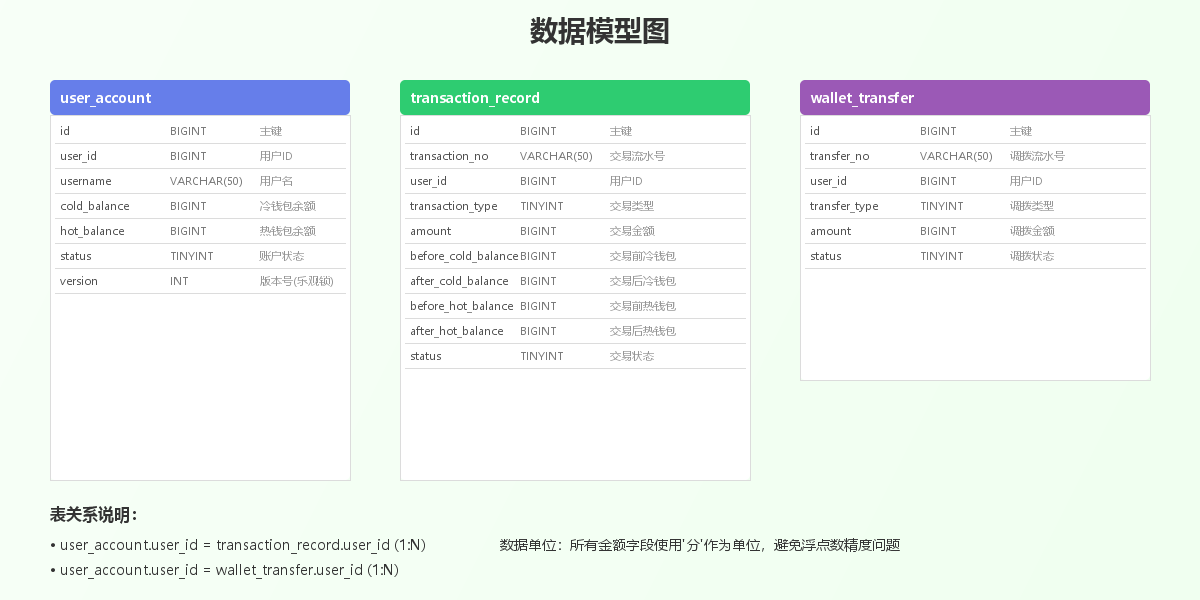

5.2.1 账户模型

— 用户账户表
CREATE TABLE user_account (
id BIGINT AUTO_INCREMENT PRIMARY KEY,
user_id BIGINT NOT NULL UNIQUE COMMENT '用户ID',
username VARCHAR(50) NOT NULL COMMENT '用户名',

— 核心字段：冷热钱包分离
cold_balance BIGINT NOT NULL DEFAULT 0 COMMENT '冷钱包余额（单位：分）',
hot_balance BIGINT NOT NULL DEFAULT 0 COMMENT '热钱包余额（单位：分）',

— 并发控制
version INT NOT NULL DEFAULT 0 COMMENT '乐观锁版本号',

— 状态管理
status TINYINT NOT NULL DEFAULT 1 COMMENT '账户状态：1-正常 2-冻结 3-注销',

— 审计字段
create_time DATETIME NOT NULL DEFAULT CURRENT_TIMESTAMP,
update_time DATETIME NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,
deleted TINYINT NOT NULL DEFAULT 0 COMMENT '逻辑删除标记',

INDEX idx_user_id (user_id),
INDEX idx_status (status)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='用户账户表';

5.2.2 交易记录表

— 交易记录表
CREATE TABLE transaction_record (
id BIGINT AUTO_INCREMENT PRIMARY KEY,
transaction_no VARCHAR(32) NOT NULL UNIQUE COMMENT '交易流水号',
user_id BIGINT NOT NULL COMMENT '用户ID',

— 交易信息
transaction_type TINYINT NOT NULL COMMENT '交易类型：1-充值 2-消费 3-退款',
amount BIGINT NOT NULL COMMENT '交易金额（单位：分）',
business_no VARCHAR(64) COMMENT '业务单号',

— 余额快照
before_cold_balance BIGINT DEFAULT 0 COMMENT '交易前冷钱包余额',
after_cold_balance BIGINT DEFAULT 0 COMMENT '交易后冷钱包余额',
before_hot_balance BIGINT DEFAULT 0 COMMENT '交易前热钱包余额',
after_hot_balance BIGINT DEFAULT 0 COMMENT '交易后热钱包余额',

— 状态
status TINYINT NOT NULL COMMENT '交易状态：1-处理中 2-成功 3-失败',

— 审计
create_time DATETIME NOT NULL DEFAULT CURRENT_TIMESTAMP,
update_time DATETIME NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,

INDEX idx_user_id (user_id),
INDEX idx_transaction_no (transaction_no),
INDEX idx_create_time (create_time)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='交易记录表';

5.2.3 调拨记录表

— 钱包调拨记录表
CREATE TABLE wallet_transfer (
id BIGINT AUTO_INCREMENT PRIMARY KEY,
transfer_no VARCHAR(32) NOT NULL UNIQUE COMMENT '调拨流水号',
user_id BIGINT NOT NULL COMMENT '用户ID',

— 调拨信息
transfer_type TINYINT NOT NULL COMMENT '调拨类型：1-冷转热 2-热转冷',
amount BIGINT NOT NULL COMMENT '调拨金额（单位：分）',

— 余额快照
before_cold_balance BIGINT DEFAULT 0 COMMENT '调拨前冷钱包',
after_cold_balance BIGINT DEFAULT 0 COMMENT '调拨后冷钱包',
before_hot_balance BIGINT DEFAULT 0 COMMENT '调拨前热钱包',
after_hot_balance BIGINT DEFAULT 0 COMMENT '调拨后热钱包',

— 状态
status TINYINT NOT NULL COMMENT '状态：1-处理中 2-成功 3-失败',

— 审计
create_time DATETIME NOT NULL DEFAULT CURRENT_TIMESTAMP,
update_time DATETIME NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,

INDEX idx_user_id (user_id),
INDEX idx_transfer_no (transfer_no)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='钱包调拨记录表';

六、部分前端页面展示

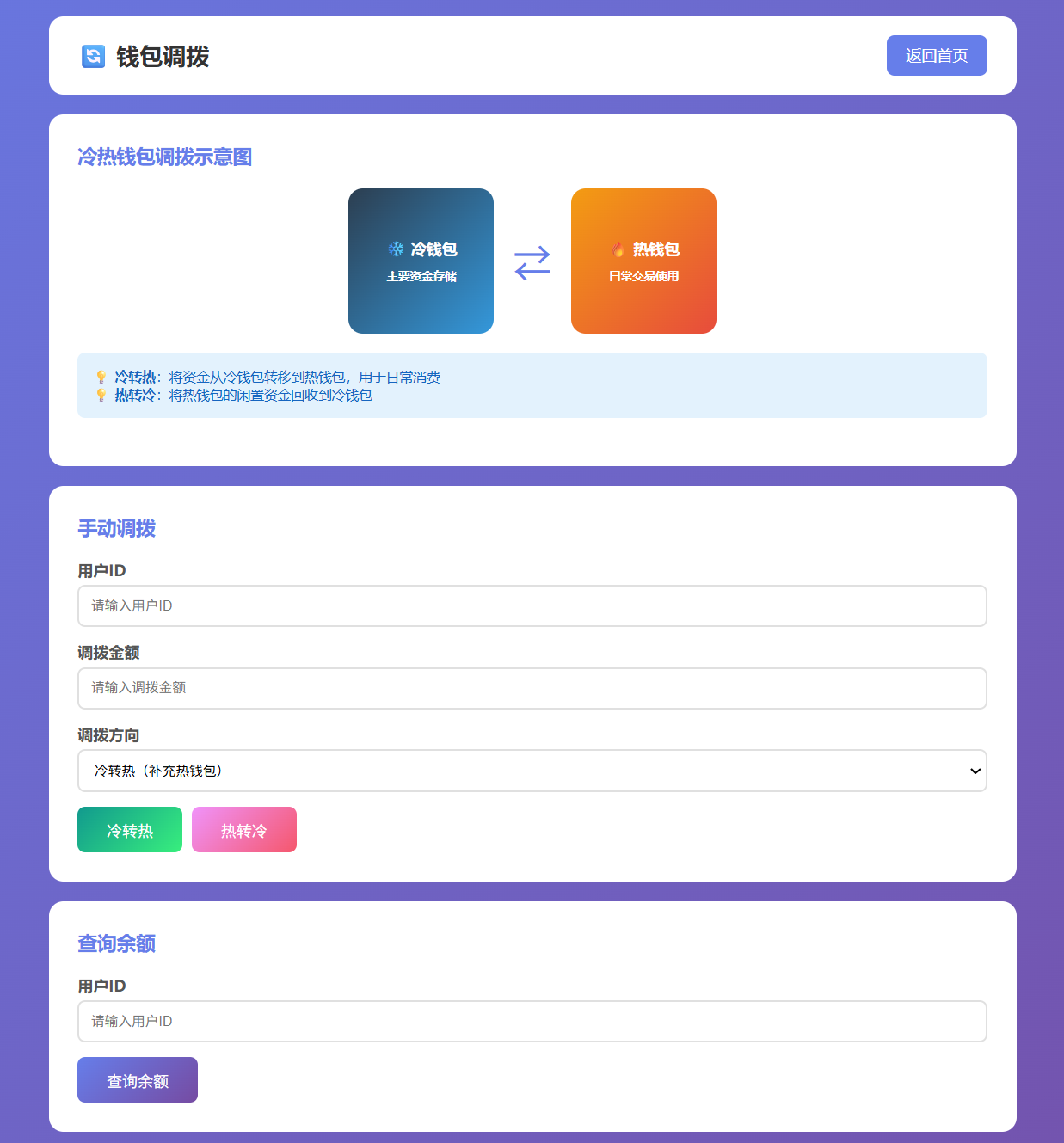

6.1 钱包调拨页面展示

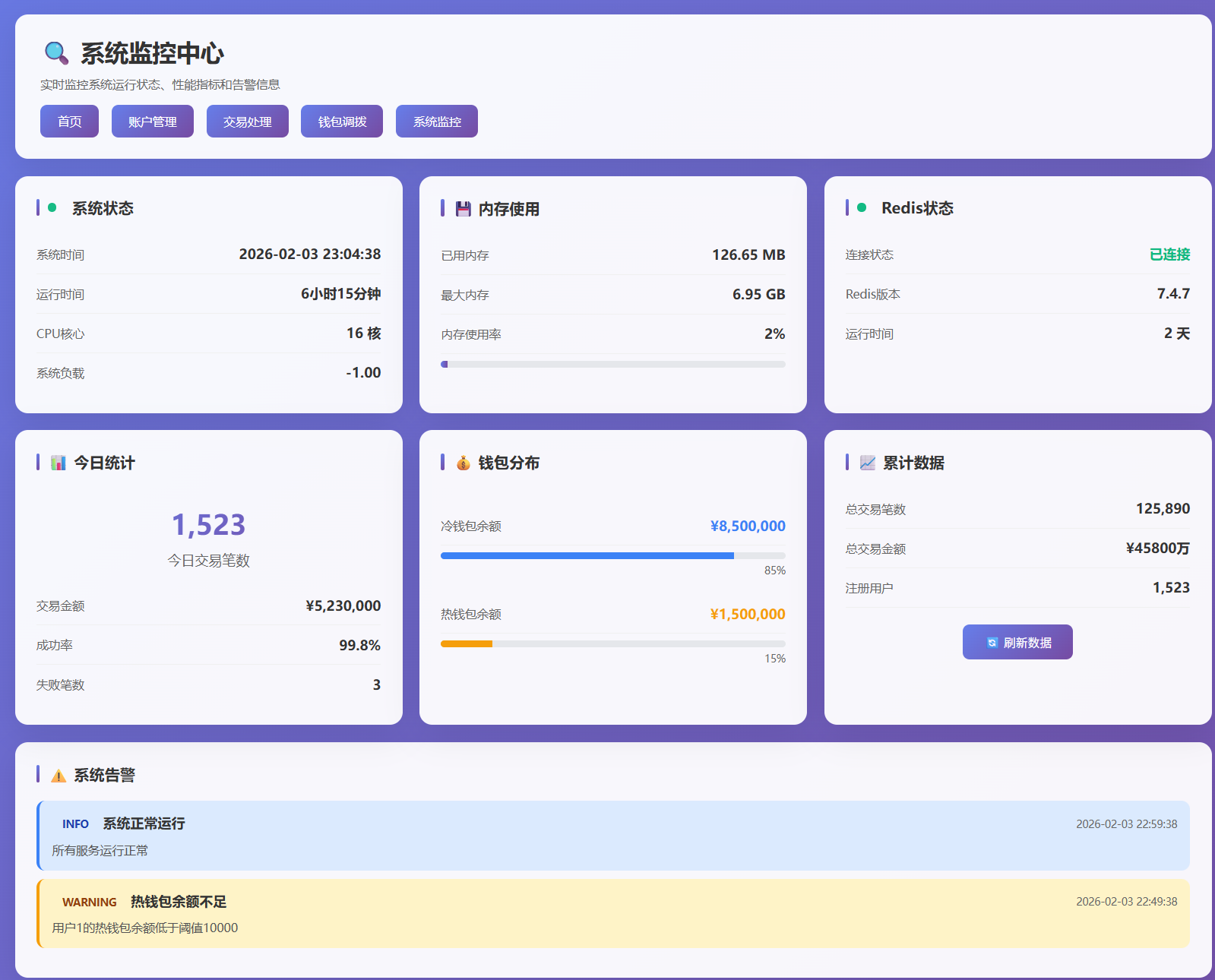

6.2 系统监控中心页面展示

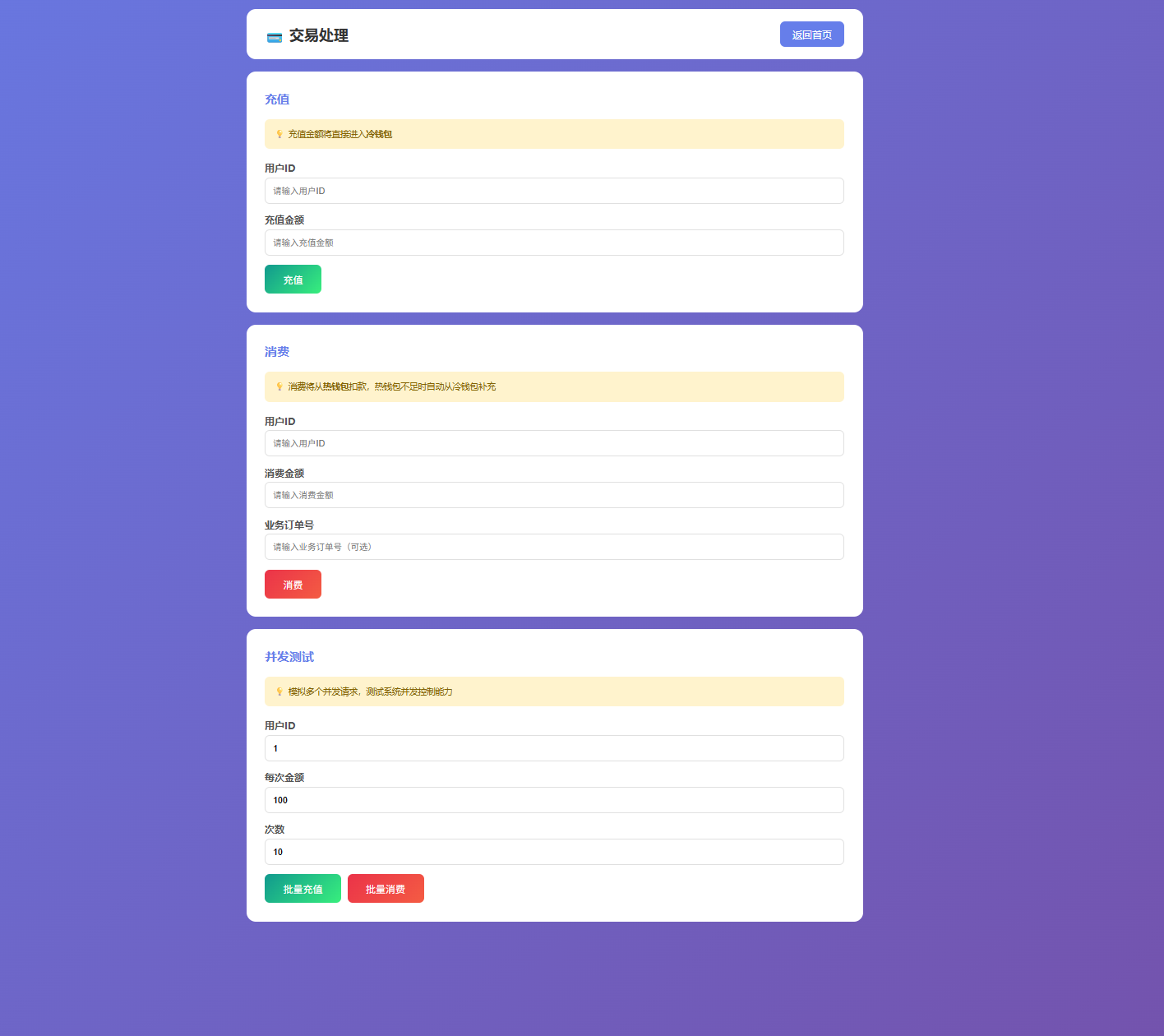

6.3 交易处理

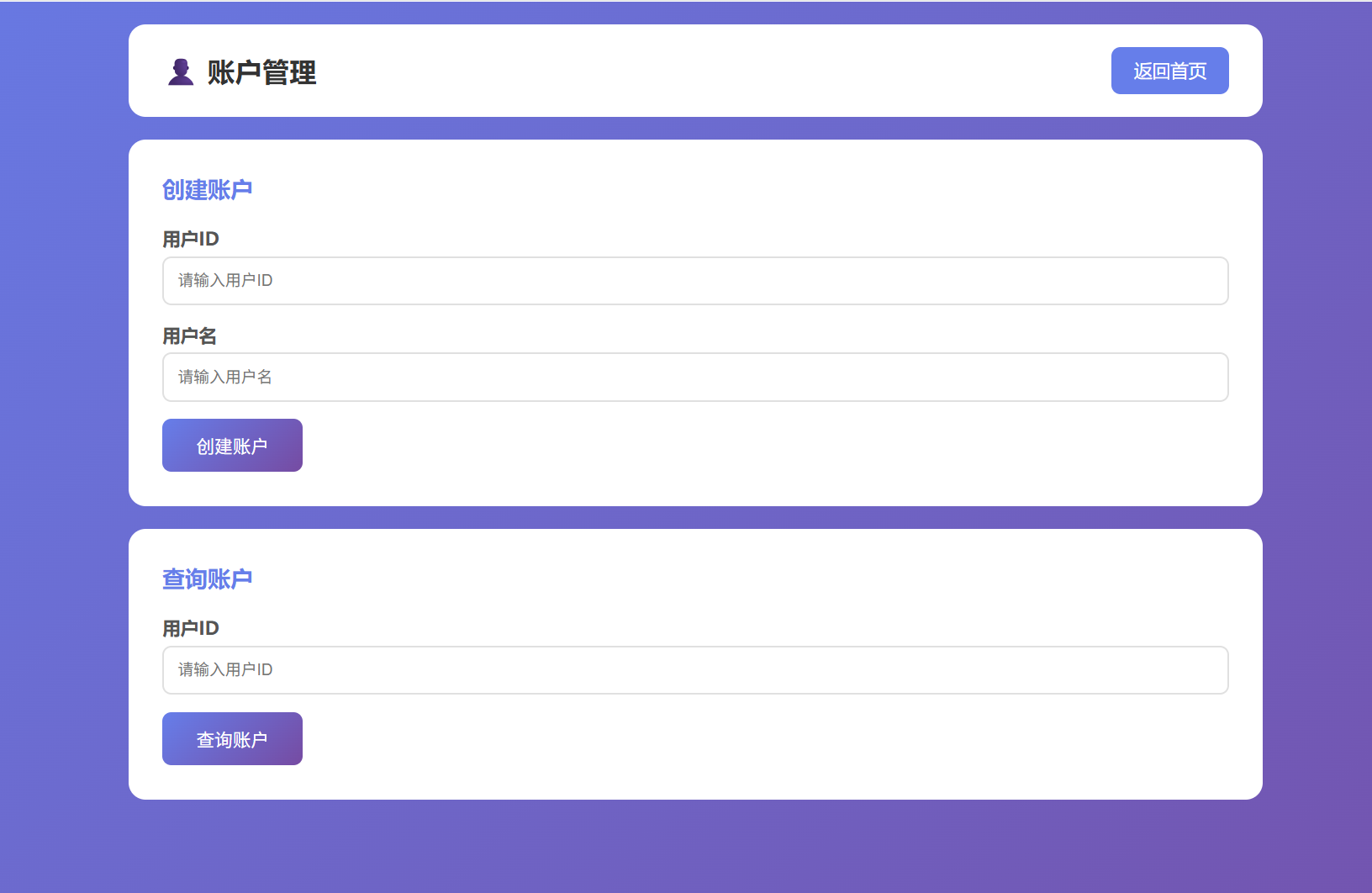

6.4 账号管理

上篇小结

在上篇中，我们学习了：

下篇预告：

在下篇中，我们将深入代码实现层面，学习：

• 核心业务代码的实现（充值、消费、退款、调拨）
• 完整的交易流程和时序图
• 双重并发控制机制（Redis分布式锁 + 数据库乐观锁）
• Docker容器化部署
• 性能优化建议

请继续阅读 《冷热钱包系统设计实战（下）》！
