Unity TMP_SDF 分析（二）数据来源2

前一篇文章讲了uv.y的数据来源，本篇来看看uv.x的数据来源

一、uv2 的结构：每个字符的四个顶点

在 TMP 的顶点生成过程中，每个字符由四个顶点构成：

• 左下（vertex_BL）
• 左上（vertex_TL）
• 右上（vertex_TR）
• 右下（vertex_BR）

uv2 存储在这四个顶点中，用于后续 Shader 中的效果控制。

public partial class TextMeshProUGUI
{
protected virtual void GenerateTextMesh()
{
#region Handle UV Mapping Options
switch (m_horizontalMapping)
{
case TextureMappingOptions.Line:
characterInfos[i].vertex_BL.uv2.x = 0; // 示例，实际根据不同模式计算
// …
}
#endregion
}
}

✅ uv2 分别存放每个字符四个顶点的坐标，用来实现逐字、逐行、段落级的视觉效果。

二、TextureMappingOptions：四种映射模式

uv2 的计算方式取决于 m_horizontalMapping 设置，其类型定义如下：

public enum TextureMappingOptions
{
Character = 0,
Line = 1,
Paragraph = 2,
MatchAspect = 3
};

不同模式下，uv2.x 的归一化范围不同，从而实现不同的视觉效果。

1. Character 模式：以字符为单位

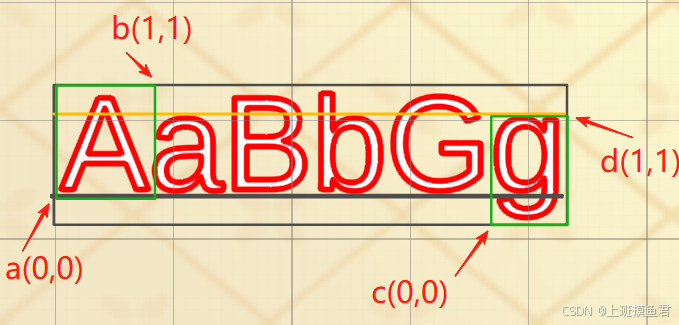

如图所示：

• 字符 A：uv2.BL = (0,0)，uv2.TR = (1,1)
• 字符 g：uv2.BL = (0,0)，uv2.TR = (1,1)

✅ 所有字符都拥有相同的 UV 范围，彼此独立。

case TextureMappingOptions.Character:
characterInfos[i].vertex_BL.uv2.x = 0; // + m_uvOffset.x;
characterInfos[i].vertex_TL.uv2.x = 0; // + m_uvOffset.x;
characterInfos[i].vertex_TR.uv2.x = 1; // + m_uvOffset.x;
characterInfos[i].vertex_BR.uv2.x = 1; // + m_uvOffset.x;
break;

• 每个字符的 uv2.x 独立归一化到 [0,1]
• 适用于逐字动画、颜色渐变等效果

2. Line 模式：以行为单位

case TextureMappingOptions.Line:
if (m_textAlignment != TextAlignmentOptions.Justified)
{
characterInfos[i].vertex_BL.uv2.x = (characterInfos[i].vertex_BL.position.x – lineExtents.min.x) / (lineExtents.max.x – lineExtents.min.x) + uvOffset;
characterInfos[i].vertex_TL.uv2.x = (characterInfos[i].vertex_TL.position.x – lineExtents.min.x) / (lineExtents.max.x – lineExtents.min.x) + uvOffset;
characterInfos[i].vertex_TR.uv2.x = (characterInfos[i].vertex_TR.position.x – lineExtents.min.x) / (lineExtents.max.x – lineExtents.min.x) + uvOffset;
characterInfos[i].vertex_BR.uv2.x = (characterInfos[i].vertex_BR.position.x – lineExtents.min.x) / (lineExtents.max.x – lineExtents.min.x) + uvOffset;
break;
}
else // 两端对齐（Justified）特殊处理
{
characterInfos[i].vertex_BL.uv2.x = (characterInfos[i].vertex_BL.position.x + justificationOffset.x – m_meshExtents.min.x) / (m_meshExtents.max.x – m_meshExtents.min.x) + uvOffset;
characterInfos[i].vertex_TL.uv2.x = (characterInfos[i].vertex_TL.position.x + justificationOffset.x – m_meshExtents.min.x) / (m_meshExtents.max.x – m_meshExtents.min.x) + uvOffset;
characterInfos[i].vertex_TR.uv2.x = (characterInfos[i].vertex_TR.position.x + justificationOffset.x – m_meshExtents.min.x) / (m_meshExtents.max.x – m_meshExtents.min.x) + uvOffset;
characterInfos[i].vertex_BR.uv2.x = (characterInfos[i].vertex_BR.position.x + justificationOffset.x – m_meshExtents.min.x) / (m_meshExtents.max.x – m_meshExtents.min.x) + uvOffset;
break;
}

lineExtents 的生成逻辑

// 更新当前行的包围盒
m_textInfo.lineInfo[currentLine].lineExtents.min = new Vector2(
m_textInfo.characterInfo[m_textInfo.lineInfo[currentLine].firstCharacterIndex].bottomLeft.x,
m_textInfo.lineInfo[currentLine].descender
);

m_textInfo.lineInfo[currentLine].lineExtents.max = new Vector2(
m_textInfo.characterInfo[m_textInfo.lineInfo[currentLine].lastVisibleCharacterIndex].topRight.x,
m_textInfo.lineInfo[currentLine].ascender
);

• X 范围：从行首字符的 bottomLeft 到行尾字符的 topRight
• Y 范围：从 descender（降部）到 ascender（升部）

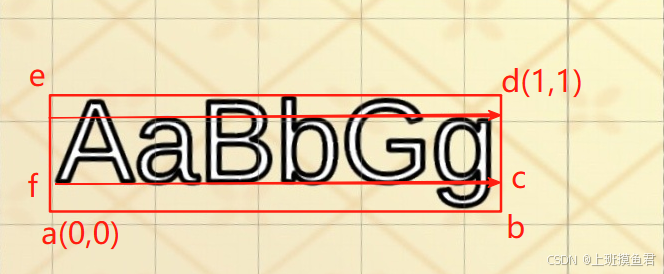

形成一个包围盒 abde：

✅ Line 模式适用于整行统一效果，如波浪、扫描、渐变。

3. Paragraph 模式：以段落为单位

case TextureMappingOptions.Paragraph:
characterInfos[i].vertex_BL.uv2.x = (characterInfos[i].vertex_BL.position.x + justificationOffset.x – m_meshExtents.min.x) / (m_meshExtents.max.x – m_meshExtents.min.x) + uvOffset;
characterInfos[i].vertex_TL.uv2.x = (characterInfos[i].vertex_TL.position.x + justificationOffset.x – m_meshExtents.min.x) / (m_meshExtents.max.x – m_meshExtents.min.x) + uvOffset;
characterInfos[i].vertex_TR.uv2.x = (characterInfos[i].vertex_TR.position.x + justificationOffset.x – m_meshExtents.min.x) / (m_meshExtents.max.x – m_meshExtents.min.x) + uvOffset;
characterInfos[i].vertex_BR.uv2.x = (characterInfos[i].vertex_BR.position.x + justificationOffset.x – m_meshExtents.min.x) / (m_meshExtents.max.x – m_meshExtents.min.x) + uvOffset;
break;

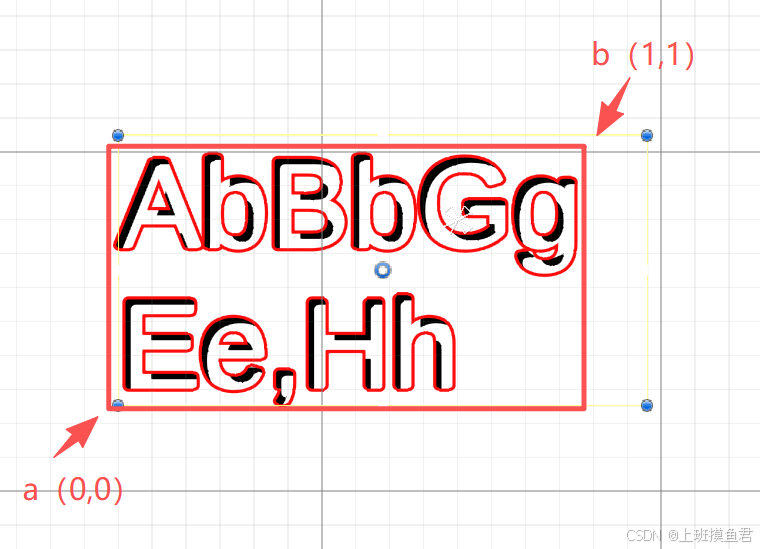

• 使用 m_meshExtents（整个文本的包围盒）进行归一化
• 适用于多行文本的整体效果控制

m_meshExtents 的计算

// 遍历所有字符，更新全局包围盒
if (m_textInfo.characterInfo[m_characterCount].isVisible)
{
m_meshExtents.min.x = Mathf.Min(m_meshExtents.min.x, m_textInfo.characterInfo[m_characterCount].bottomLeft.x);
m_meshExtents.min.y = Mathf.Min(m_meshExtents.min.y, m_textInfo.characterInfo[m_characterCount].bottomLeft.y);

m_meshExtents.max.x = Mathf.Max(m_meshExtents.max.x, m_textInfo.characterInfo[m_characterCount].topRight.x);
m_meshExtents.max.y = Mathf.Max(m_meshExtents.max.y, m_textInfo.characterInfo[m_characterCount].topRight.y);
}

4. MatchAspect 模式：匹配宽高比

它和 Paragraph 一样，也会把所有的多行文字（包括逗号、换行）视为一个整体的包围盒，但它的核心区别在于：它强制保持 UV 的 X 轴和 Y 轴缩放比例为 1:1，绝不会让贴图变形。

case TextureMappingOptions.MatchAspect:
switch (m_verticalMapping)
{
case TextureMappingOptions.Character:
characterInfos[i].vertex_BL.uv2.y = 0; // + m_uvOffset.y;
characterInfos[i].vertex_TL.uv2.y = 1; // + m_uvOffset.y;
characterInfos[i].vertex_TR.uv2.y = 0; // + m_uvOffset.y;
characterInfos[i].vertex_BR.uv2.y = 1; // + m_uvOffset.y;
break;

case TextureMappingOptions.Line:
characterInfos[i].vertex_BL.uv2.y = (characterInfos[i].vertex_BL.position.y – lineExtents.min.y) / (lineExtents.max.y – lineExtents.min.y) + uvOffset;
characterInfos[i].vertex_TL.uv2.y = (characterInfos[i].vertex_TL.position.y – lineExtents.min.y) / (lineExtents.max.y – lineExtents.min.y) + uvOffset;
characterInfos[i].vertex_TR.uv2.y = characterInfos[i].vertex_BL.uv2.y;
characterInfos[i].vertex_BR.uv2.y = characterInfos[i].vertex_TL.uv2.y;
break;

case TextureMappingOptions.Paragraph:
characterInfos[i].vertex_BL.uv2.y = (characterInfos[i].vertex_BL.position.y – m_meshExtents.min.y) / (m_meshExtents.max.y – m_meshExtents.min.y) + uvOffset;
characterInfos[i].vertex_TL.uv2.y = (characterInfos[i].vertex_TL.position.y – m_meshExtents.min.y) / (m_meshExtents.max.y – m_meshExtents.min.y) + uvOffset;
characterInfos[i].vertex_TR.uv2.y = characterInfos[i].vertex_BL.uv2.y;
characterInfos[i].vertex_BR.uv2.y = characterInfos[i].vertex_TL.uv2.y;
break;

case TextureMappingOptions.MatchAspect:
Debug.Log("ERROR: Cannot Match both Vertical & Horizontal.");
break;
}

• 根据垂直映射方式（m_verticalMapping）决定 uv2.y 的归一化范围
• 用于保持 SDF 纹理的各向同性，避免拉伸模糊

三、UV 归一化与 Pack 编码

在计算完原始 uv2 后，TMP 会对其进行归一化处理，确保即使原始坐标超过 1，也能映射到 [0,1] 区间。

float x0 = characterInfos[i].vertex_BL.uv2.x;
float y0 = characterInfos[i].vertex_BL.uv2.y;
float x1 = characterInfos[i].vertex_TR.uv2.x;
float y1 = characterInfos[i].vertex_TR.uv2.y;

float dx = (int)x0;
float dy = (int)y0;

x0 = x0 – dx;
x1 = x1 – dx;
y0 = y0 – dy;
y1 = y1 – dy;

// 将归一化后的 UV 打包进一个 float
characterInfos[i].vertex_BL.uv2.x = PackUV(x0, y0); characterInfos[i].vertex_BL.uv2.y = xScale;
characterInfos[i].vertex_TL.uv2.x = PackUV(x0, y1); characterInfos[i].vertex_TL.uv2.y = xScale;
characterInfos[i].vertex_TR.uv2.x = PackUV(x1, y1); characterInfos[i].vertex_TR.uv2.y = xScale;
characterInfos[i].vertex_BR.uv2.x = PackUV(x1, y0); characterInfos[i].vertex_BR.uv2.y = xScale;

PackUV 编码方法

public abstract class TMP_Text : MaskableGraphic
{
protected float PackUV(float x, float y)
{
double x0 = (int)(x * 511);
double y0 = (int)(y * 511);
return (float)((x0 * 4096) + y0);
}
}

编码原理：

• x 和 y 归一化到 [0,1]
• 乘以 511 → 得到 [0,511] 的整数（9 位精度）
• x0 * 4096 + y0：4096 = 2^12，因此 x 占高 9 位，y 占低 9 位
• 最终打包为一个 float，在 Shader 中通过 frac() 和 floor() 解包

✅ 这种编码方式极大节省了顶点数据量，是 TMP 高效渲染的关键设计之一。

四、总结

uv2 的完整用途：

• uv2.x：归一化位置（由映射模式决定）
• uv2.y：xScale（SDF 缩放、粗体标识、字符宽度调整）

五、结语

TMP 通过复用 uv2 通道，实现了顶点数据的极致压缩与渲染控制的灵活扩展。

提示：在 Shader 中使用 uv2 时，记得先调用 UnpackUV() 解码，再根据需求实现效果。

参考资料：

• Unity TextMeshPro 源码（v3.0.9）
