一、前言
本次上机实操基于此前定义的串口下载协议，在 STM32H5 开发板上验证 BootLoader 与 PC 上位机的固件下载交互流程。核心目标是将代码层面的协议逻辑落地到硬件，完成 “BootLoader 发送请求 – 上位机回复固件信息 – 下发固件数据 – 开发板接收验证” 的全流程实操，验证串口下载功能的实际有效性。
二、自定义下载协议核心交互流程
本次实操遵循自定义的 5 步串口下载协议，明确 BootLoader（下位机）与 PC 上位机的数据收发规则：
请求固件信息：BootLoader 向上位机发送字符 1，发起 “获取固件版本及相关信息” 的请求；
回复固件信息：上位机先发送 5 个 0x5a 字节完成通信同步，再下发结构化的固件信息（版本、长度、加载地址等）；
请求固件数据：BootLoader 向上位机发送字符 2，发起 “获取固件 bin 文件” 的请求；
下发固件数据：上位机接收请求后，将 bin 格式的固件文件逐包发送给 BootLoader；
反馈烧录进度：BootLoader 在 Flash 烧写过程中，向上位机发送以 “$”开头、“%”结尾的进度字符串（如“$1%”“$50%”“$100%”），实时反馈升级进度。
三、上机前准备：固件信息提取
在完成 bin 文件生成（按此前流程将 axf 文件转换为可烧录的 bin 文件）后，进行固件信息提取：
将create_firmware_info.exe工具放入 MDK-ARM 目录下的 demo（自定义命名）文件夹；
在该文件夹内右键打开 PowerShell，输入指令： .\\\\create_firmware_info.exe .\\\\h5_app.bin 1；
工具输出固件信息（十六进制）：00 00 00 01 00 00 14 50 08 04 00 00 dd bc ae 34 2e 5c 5c 68 35 5f 61 70 70 2e 62 69 6e 00 00 00。
注意：固件信息提取的前提是已生成对应的 bin 文件，若此前已按流程完成 bin 文件生成，可直接复用已提取的固件信息，无需重复操作。
四、上机实操：串口固件下载验证
将 BootLoader 工程烧录至 STM32H5 开发板，确保开发板与 PC 通过串口正常连接；

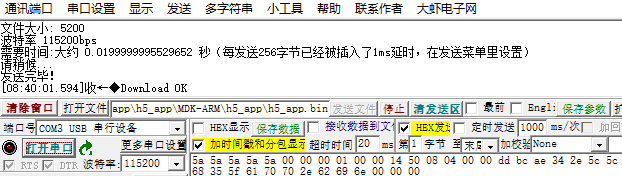

在 PC 端串口工具中，向下位机发送包含同步字节和固件信息的完整数据：5a 5a 5a 5a 5a 00 00 00 01 00 00 14 50 08 04 00 00 dd bc ae 34 2e 5c 5c 68 35 5f 61 70 70 2e 62 69 6e 00 00 00；
在串口工具中选择已生成的h5_app.bin文件，发送给开发板，可观察到开发板成功接收完成固件数据。
五、总结
本次上机实操基于自定义 5 步串口下载协议，完成了 BootLoader 与 PC 的核心交互验证；
固件信息提取需依赖已生成的 bin 文件，确保数据格式与协议匹配；
硬件烧录后通过串口下发数据，验证了开发板对固件信息和 bin 文件的接收功能。
六、结尾
本次上机实操完成了 BootLoader 串口下载功能的硬件验证，核心验证了协议交互与固件数据接收的有效性，是实现完整固件升级流程的关键一步。掌握嵌入式 BootLoader 的硬件实操技巧，是从代码开发到工程落地的核心跨越。感谢各位的阅读，持续关注本系列笔记，一起完成固件烧录与启动的全流程验证！
