1、低功耗设计：
Hi3861 特别注重低功耗设计，非常适合电池供电的物联网设备。它采用了先进的电源管理技术和节能算法，确保设备在长时间运行下仍能保持较低的功耗，延长电池寿命。
2、高集成度：
该芯片集成了 WiFi 模块、处理器、内存和必要的硬件接口，大大减少了外部组件的需求，简化了系统设计的复杂度。这种高集成度不仅降低了成本，还提高了系统的可靠性和稳定性。
3、强大的通信能力：
支持 WiFi 802.11b/g/n 标准，提供高速、稳定的无线连接。这意味着Hi3861可以轻松接入家庭或企业网络，实现物联网设备与云端或其他设备的无缝通信。
4、丰富的接口资源：
提供 GPIO、I2C、SPI、UART 等多种接口，方便开发者将Hi3861 与各种传感器、执行器等外设进行连接和控制。这些接口资源为物联网设备的扩展提供了广阔的空间。
5、易于开发：
华为为 Hi3861 提供了丰富的开发工具和文档资源，包括SDK、示例代码等。这些资源有助于开发者快速上手，降低开发难度和成本。

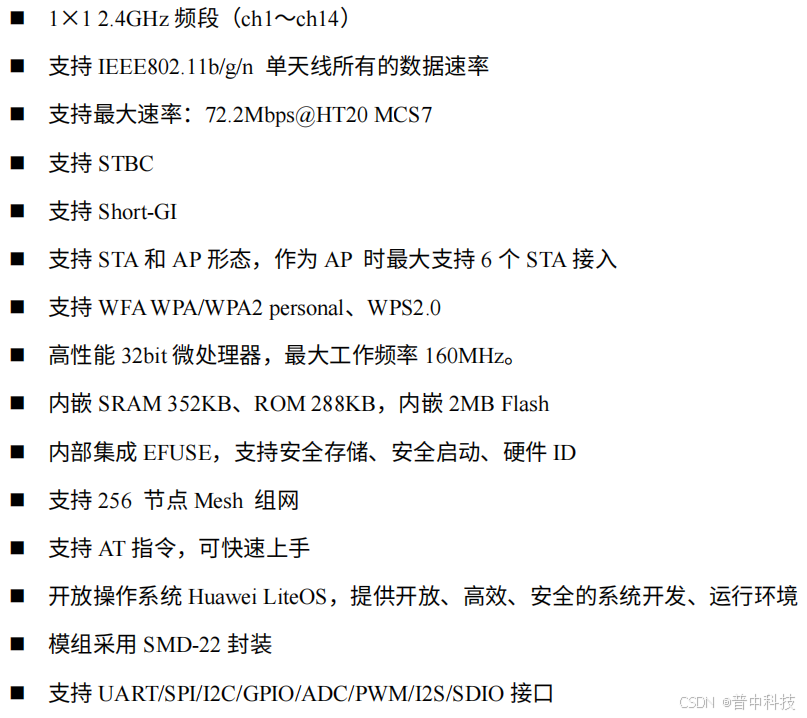

Hi3861 WLAN模组是一片大约2cm*5cm大小的开发板，是一款高度集成的2.4GHz WLAN SoC芯片，集成IEEE 802.11b/g/n基带和RF（Radio Frequency）电路。支持OpenHarmony，并配套提供开放、易用的开发和调试运行环境。
Hi3861 WLAN模组外观图

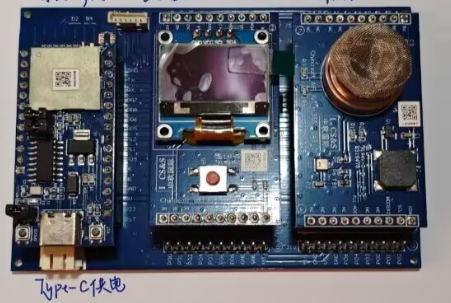

Hi3861底板外观图
- RF电路包括功率放大器PA（Power Amplifier）、低噪音放大器LNA（Low Noise Amplifier）、RFBalun、天线开关机电源管理模块；支持20MHz标准带宽和5MHz/10MHz窄带宽，提供最大72.2Mbit/s物理层速率
- Hi3861 WLAN基带支持正交频分复用（OFDM）技术，并向下兼容直接序列扩频（DSSS）和补码键控（CCK）技术，支持IEEE 802.11 b/g/n协议的各种数据速率
- Hi3861芯片集成高性能32bit微处理器、硬件安全引擎以及丰富的外设接口，外设接口包括SPI（Synchronous Peripheral Interface，同步外设接口）、UART（Universal Asynchronous Receiver & Transmitte，通用异步收发器）、I2C（The Inter Integrated Circuit，集成电路间总线，简称I²C 总线）、PWM（Pulse Width Modulation，脉冲宽度调制）、GPIO（General Purpose Input/Output，通用输入 / 输出）和多路ADC（Analog to Digital Converter，多路模拟 / 数字转换器（模数转换器）），同时支持高速SDIO2.0接口（Secure Digital Input/Output，高速安全数字输入 / 输出接口 2.0），最高时钟可达50MHz；芯片内置SRAM（Static Random Access Memory）和Flash，可独立运行，并支持在Flash上运行程序
- Hi3861芯片适用于智能家电等物联网智能终端领域

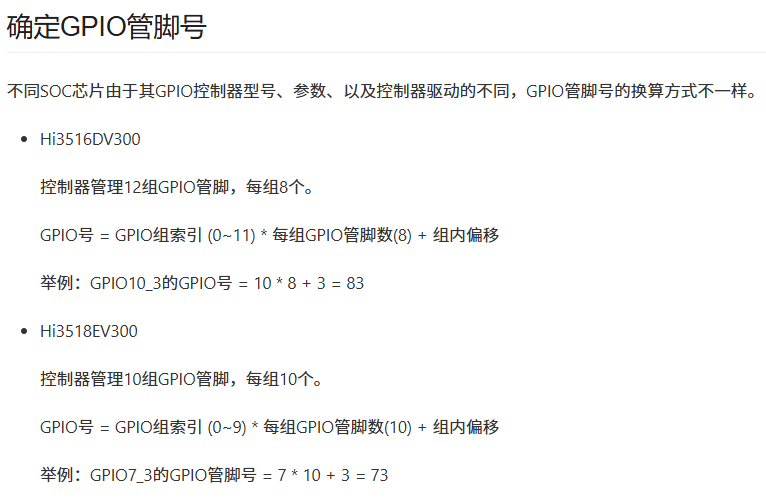

GPIO（General-purpose input/output）即通用型输入输出。通常，GPIO控制器通过分组的方式管理所有GPIO管脚，每组GPIO有一个或多个寄存器与之关联，通过读写寄存器完成对GPIO管脚的操作。

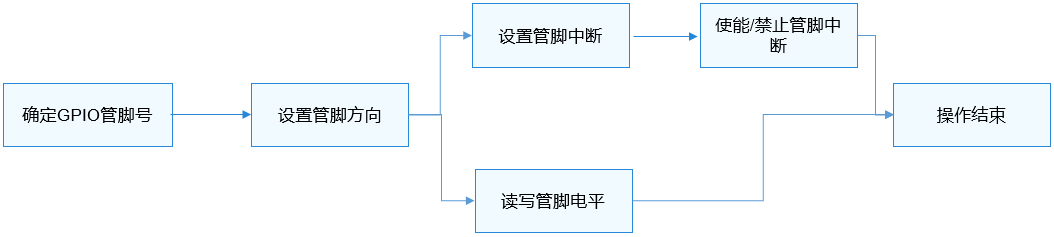

GPIO接口定义了操作GPIO管脚的标准方法集合，包括：
-
设置管脚方向： 方向可以是输入或者输出(暂不支持高阻态)
-
读写管脚电平值： 电平值可以是低电平或高电平
- 设置管脚中断服务函数：设置一个管脚的中断响应函数，以及中断触发方式
- 使能和禁止管脚中断：禁止或使能管脚中断
