风电机组载荷分析完全指南(一):GL坐标系统与关键载荷变量详解

目录

  • 一、风电机组载荷体系概览
  • 二、GL风机坐标系统体系
  • 三、叶片坐标系(Blade Coordinate System)
    • 3.1 坐标轴定义
    • 3.2 叶片载荷含义
  • 四、固定轮毂坐标系(Hub Coordinate System)
    • 4.1 坐标定义
    • 4.2 关键轮毂载荷
  • 五、塔底坐标系(Tower Bottom Coordinate System)
    • 5.1 坐标定义
    • 5.2 塔底载荷
  • 六、偏航轴承坐标系(Yaw Bearing Coordinate System)
    • 6.1 坐标定义
    • 6.2 偏航载荷
  • 七、Bladed仿真载荷变量解释
  • 八、风模型敏感性分析中的关键载荷
  • 九、工程案例:V50载荷敏感性分析
  • 十、总结

在风电机组设计、载荷仿真以及安全评估过程中,
坐标系统的定义是所有计算的基础。无论是
Bladed、OpenFAST、GH Bladed、GT-Sim 等仿真软件,所有输出的力和力矩都必须基于统一坐标系统。

很多刚接触风机载荷分析的工程师,在看到如下变量时往往会困惑:

rotating_hub
stationary_hub
blade_root
tower_top
tower_bottom
yaw_bearing

或者:

Mx My Mz
Fx Fy Fz

这些变量到底代表什么?对应风机哪个部件?

本文将系统介绍 GL风电机组坐标系统体系,并结合实际工程中的 载荷输出变量、结构设计意义以及风模型敏感性分析进行深入解析。

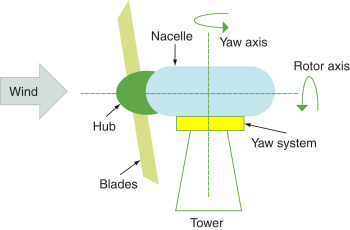

一、风电机组载荷体系概览

在风机结构设计中,常见的载荷可以分为 六类关键部件载荷:

载荷部件作用
Blade Root 叶根载荷
Hub 轮毂载荷
Main Shaft 主轴载荷
Tower Top 塔顶载荷
Tower Bottom 塔底载荷
Yaw Bearing 偏航轴承载荷

每一个部件都有 独立坐标系。 在这里插入图片描述

其结构关系如下:

叶片

轮毂

主轴

机舱

塔顶

塔架

塔底

基础

因此:

叶片气动载荷 → 通过轮毂 → 传递到主轴 → 再传递到塔架

最终影响整个风机结构。

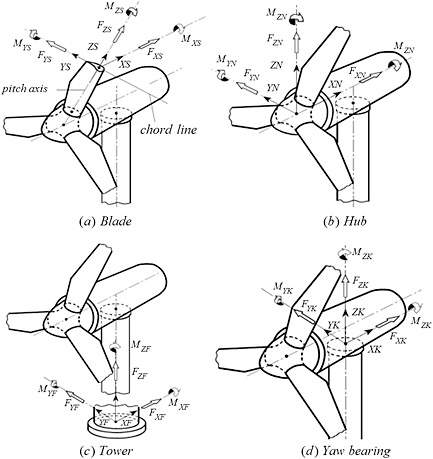

二、GL风机坐标系统体系

GL规范定义了风电机组的多个局部坐标系统,其中最重要的四个是:

1️⃣ 叶片坐标系 2️⃣ 固定轮毂坐标系 3️⃣ 塔底坐标系 4️⃣ 偏航轴承坐标系 在这里插入图片描述

下面逐一解析。

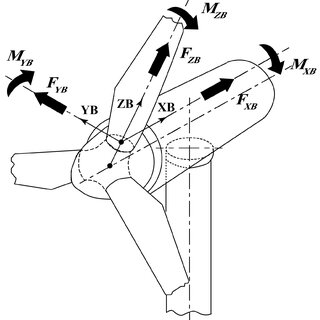

三、叶片坐标系(Blade Coordinate System)

在这里插入图片描述 在这里插入图片描述 在风力机叶片动力学中,挥舞是指 flapwise 方向,摆震是指 edgewise 方向。 方向上的载荷主要来自重力(叶片自身重量在旋转时产生的周期性交变载荷)和离心力。

简单记忆: • 挥舞 -> flapwise -> 垂直于旋转平面,像扇翅膀。

• 摆震 -> edgewise -> 在旋转平面内,像摆锤。

  • flap: 名词意为“片状垂下物”(如口袋盖、信封口盖);动词意为“拍打、摆动”(如鸟翼拍动、旗帜飘动)。
  • wise: 后缀,表示“方向、方式、在…方面”。
  • edge: 名词意为“边缘、刃”。在这里指叶片的前缘或后缘。

叶片坐标系用于描述 叶片气动载荷和结构载荷。

3.1 坐标轴定义

坐标含义
XB 叶轮轴方向
YB 垂直于XB与ZB
ZB 叶片长度方向

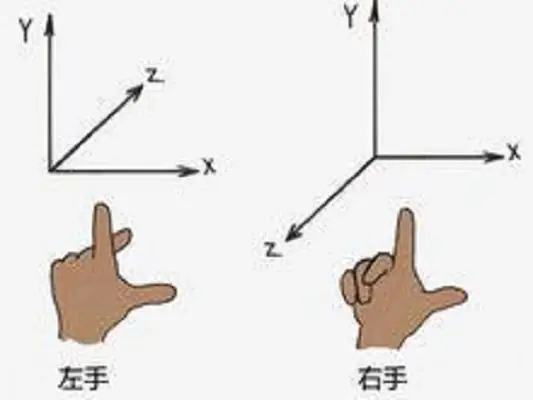

该坐标系满足 右手坐标系规则。


3.2 叶片载荷含义

载荷含义
FxB 轴向气动力
FyB 横向气动力
FzB 沿叶片方向力
MxB 扭转载荷
MyB 挥舞弯矩(Flapwise)
MzB 边缘弯矩(Edgewise)

工程上最关键的载荷:

Blade Root Mxy

代表:

叶根弯矩合成量

其大小直接决定:

  • 叶片结构强度
  • 叶片疲劳寿命
  • 叶片材料设计

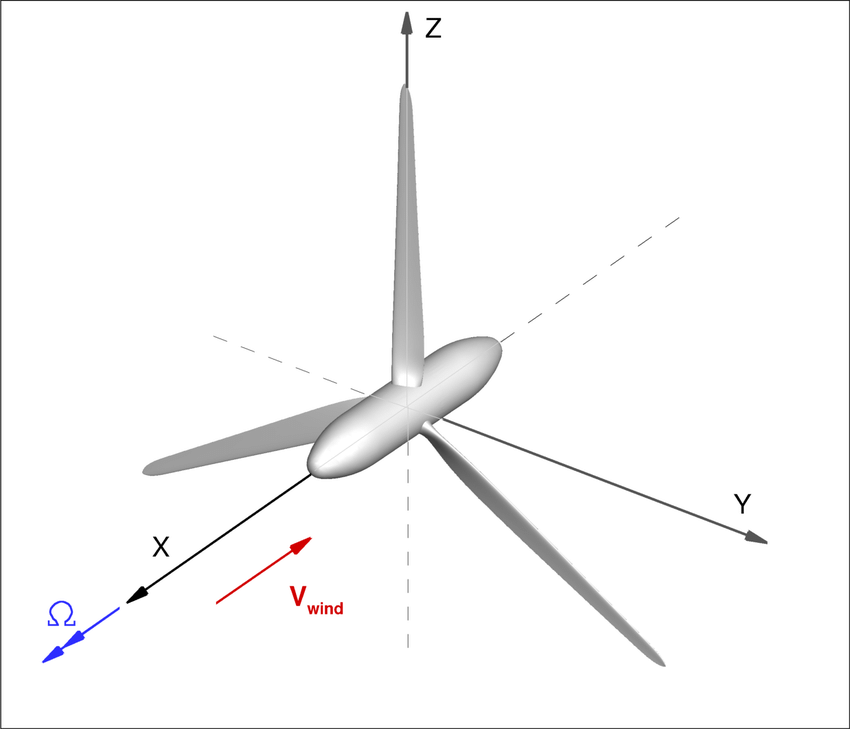

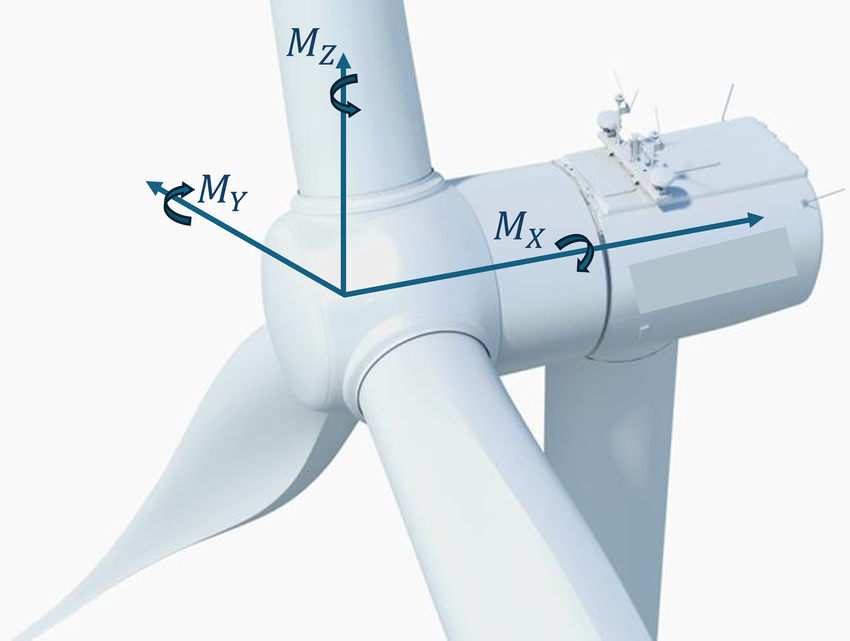

四、固定轮毂坐标系(Hub Coordinate System)

在这里插入图片描述

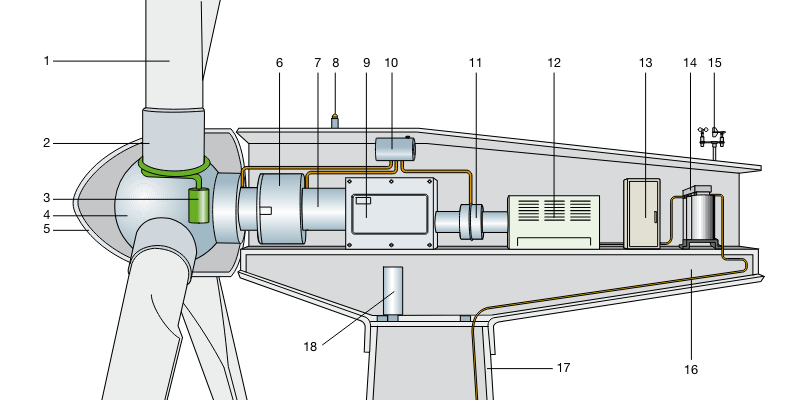

Image 在这里插入图片描述

轮毂坐标系用于描述 转子整体载荷。

4.1 坐标定义

坐标轴含义
XN 叶轮轴方向
ZN 垂直向上
YN 横向

4.2 关键轮毂载荷

载荷含义
FxN 转子推力
FyN 横向力
FzN 垂直力
MxN 扭矩
MyN 俯仰弯矩
MzN 偏航弯矩

其中最重要的是:

Rotor Thrust (FxN)

该载荷决定:

  • 塔架设计
  • 主轴设计
  • 基础设计

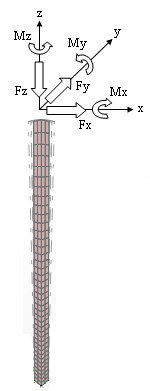

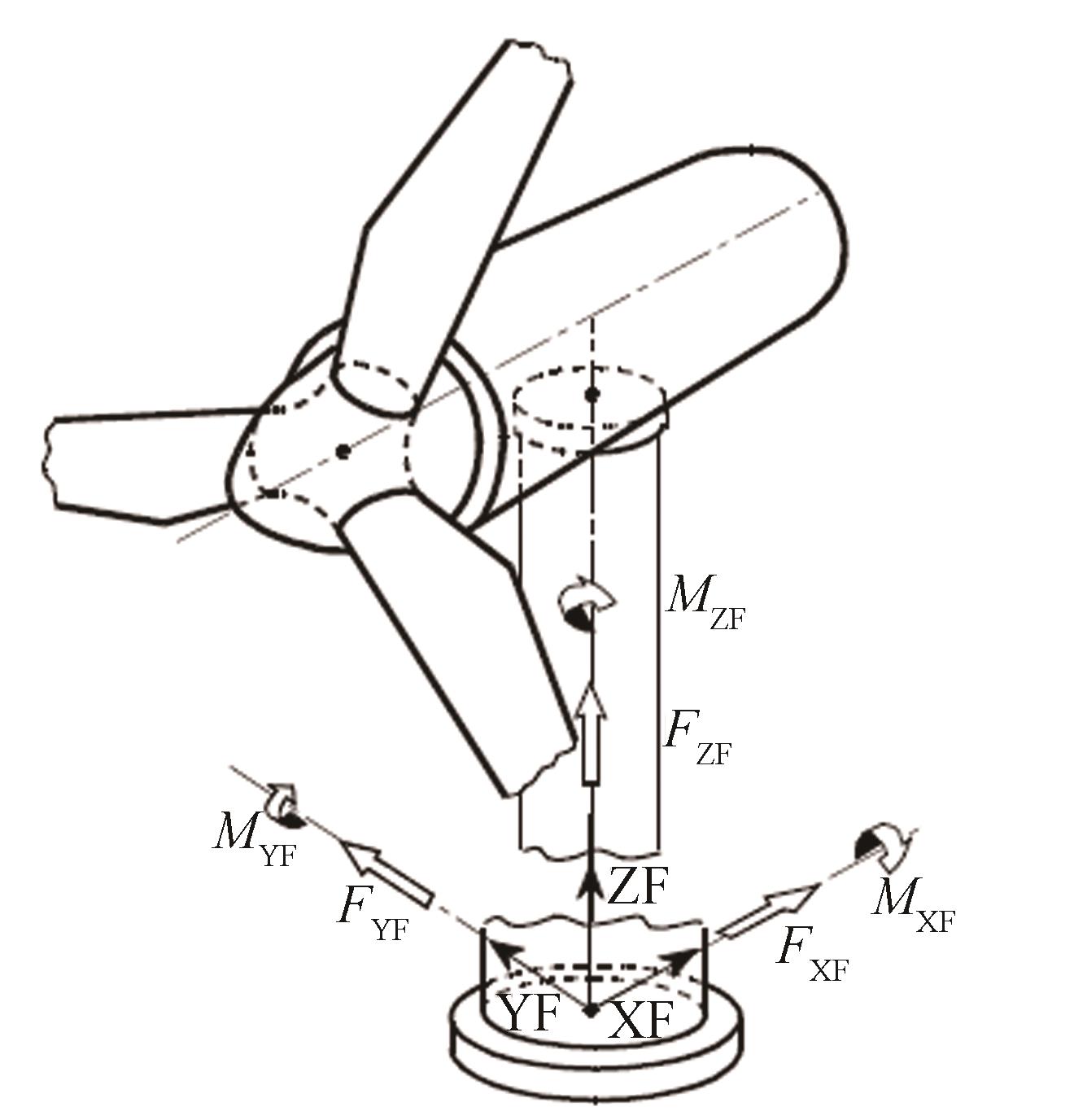

五、塔底坐标系(Tower Bottom Coordinate System)

在这里插入图片描述 在这里插入图片描述

塔底坐标系用于描述 塔架与基础连接处的载荷。

5.1 坐标定义

坐标含义
XF 水平方向
ZF 垂直向上
YF 横向

5.2 塔底载荷

载荷含义
FxF 水平剪力
FyF 横向剪力
FzF 轴向力
MxF 弯矩
MyF 横向弯矩
MzF 扭矩

关键结构载荷:

Tower Bottom Mxy

该载荷是 塔架结构设计控制载荷之一。

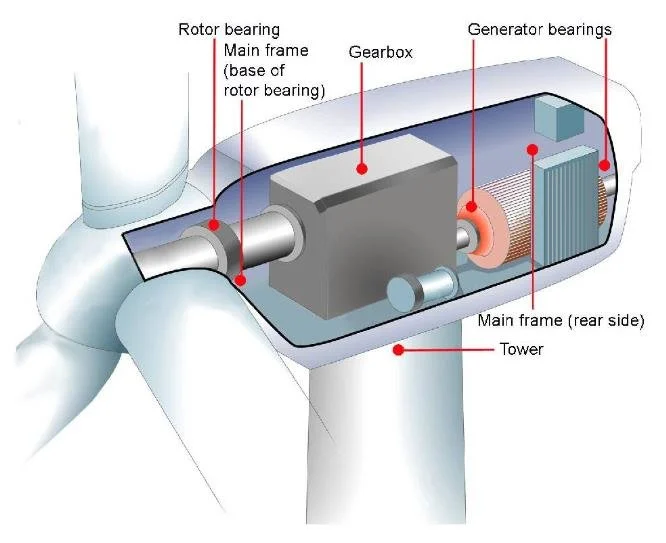

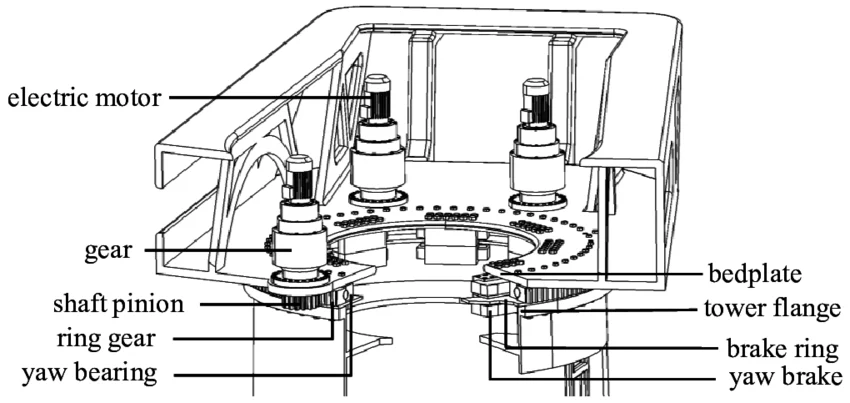

六、偏航轴承坐标系(Yaw Bearing Coordinate System)

在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

偏航轴承连接 机舱与塔架。

6.1 坐标定义

坐标含义
XK 转子轴方向
ZK 垂直向上
YK 横向

6.2 偏航载荷

载荷含义
FxK 轴向力
FyK 横向力
FzK 垂直力
MxK 扭矩
MyK 俯仰弯矩
MzK 偏航弯矩

这些载荷用于:

  • 偏航系统设计
  • 偏航轴承强度分析

七、Bladed仿真载荷变量解释

在 Bladed仿真结果中,常见输出如下:

变量含义
rotating_hub 旋转轮毂载荷
stationary_hub 固定轮毂载荷
blade_root 叶根载荷
tower_top 塔顶载荷
tower_bottom 塔底载荷
yaw_bearing 偏航轴承载荷

最关键的极限载荷通常是:

Blade Root Mxy
Tower Bottom Mxy
Yaw Bearing My
Rotor Thrust


八、风模型敏感性分析中的关键载荷

在极限风况分析中,例如:

  • EWM
  • EOG
  • EDC
  • ETM

通常关注以下结构载荷变化:

风参数主要影响载荷
V50 Tower Bottom Mxy
TI Blade Root Mxy
Wind Shear Blade Root Mxy
Extreme Gust Tower Top Mxy

因此在风模型敏感性研究中:

叶根和塔底弯矩最关键


九、工程案例:V50载荷敏感性分析

例如:

假设

V50 = 40 m/s

进行仿真:

V50变化Tower Bottom Mxy变化
35 m/s -15%
40 m/s 基准
45 m/s +20%

可以发现:

V50对塔底弯矩极其敏感

这也是为什么 极限风速模型非常重要。


十、总结

风电机组载荷体系的核心特点包括:

1️⃣ 每个关键部件拥有独立坐标系 2️⃣ 所有坐标系满足右手坐标系 3️⃣ 载荷表达统一为 Force + Moment 4️⃣ 叶根与塔底弯矩是最重要结构载荷

理解这些坐标系统,可以帮助工程师:

  • 正确解读仿真载荷结果
  • 进行风模型敏感性分析
  • 优化风机结构设计
