基于STM32单片机开关稳压电源BUCK降压电压电流检测设计+220V转15-24V DC可调电源恒压源开关电源设计26-054

26-054、基于STM32单片机开关稳压电源BUCK降压电压电流检测设计+220V转15-24V DC可调电源恒压源开关电源设计

产品功能描述：

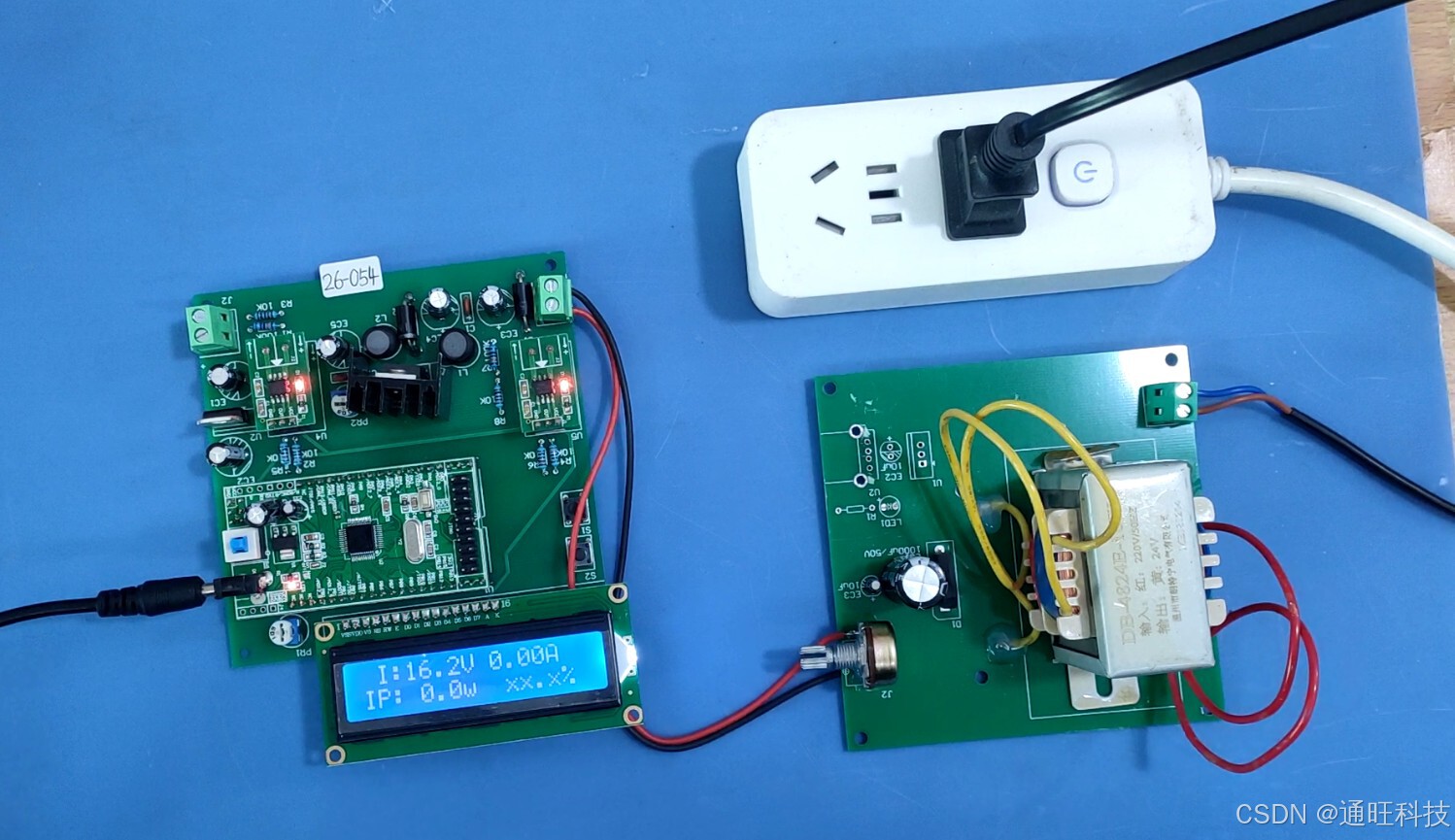

本设计由STM32F103C8T6单片机核心板电路+LM2576降压电路+ACS712电流检测电路+LCD1602液晶显示电路+电压检测电路组成。

1、通过LM2576芯片实现降压，输入直流电压变化范围为15-24V。输出电流最大为3A。

2、系统输出可以通过电位器调节 调节输出12V。

3、LCD1602液晶实时显示输入电压、输出电压、输入电流、输出电流和效率。

4、如果电流如果检测不到，则对应的电流显示X，效率显示X。

5、增加220V转15-24V DC可调设计。
