一、源码分享

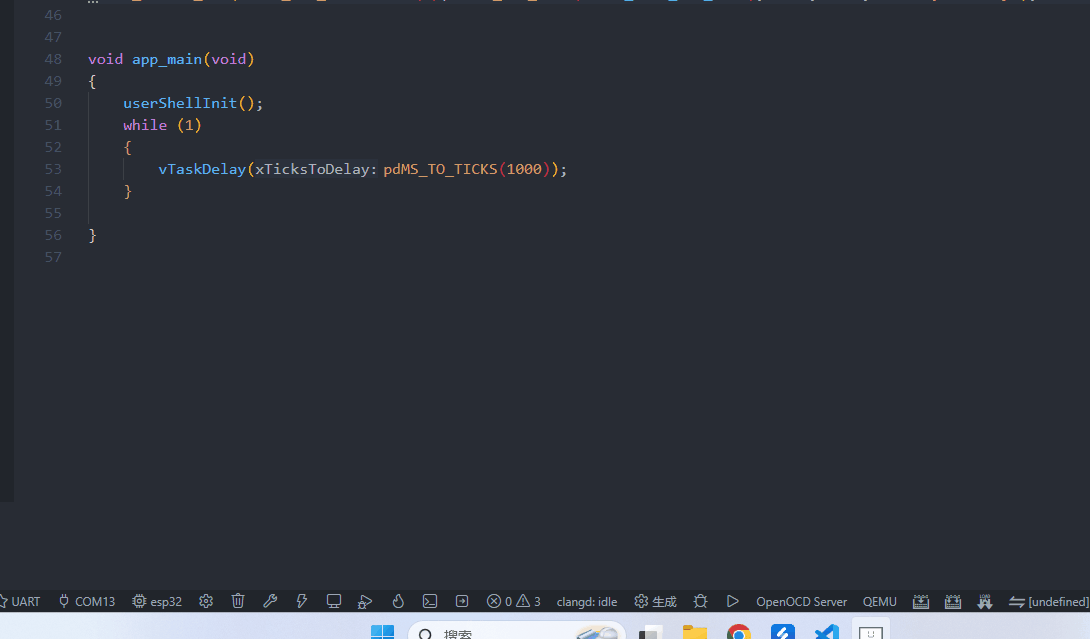

1、效果展示

2、开发环境搭建

参考我这篇博文：VS Code 在线安装ESP-IDF，ESP32开发环境搭建详细教程

3、移植流程

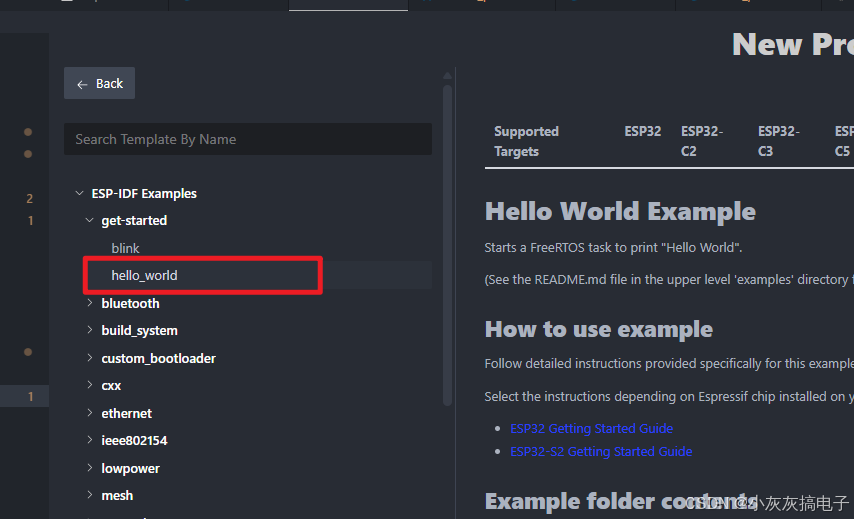

3.1、准备一个基础工程

3.2、下载letter-shell源码

https://github.com/NevermindZZT/letter-shell

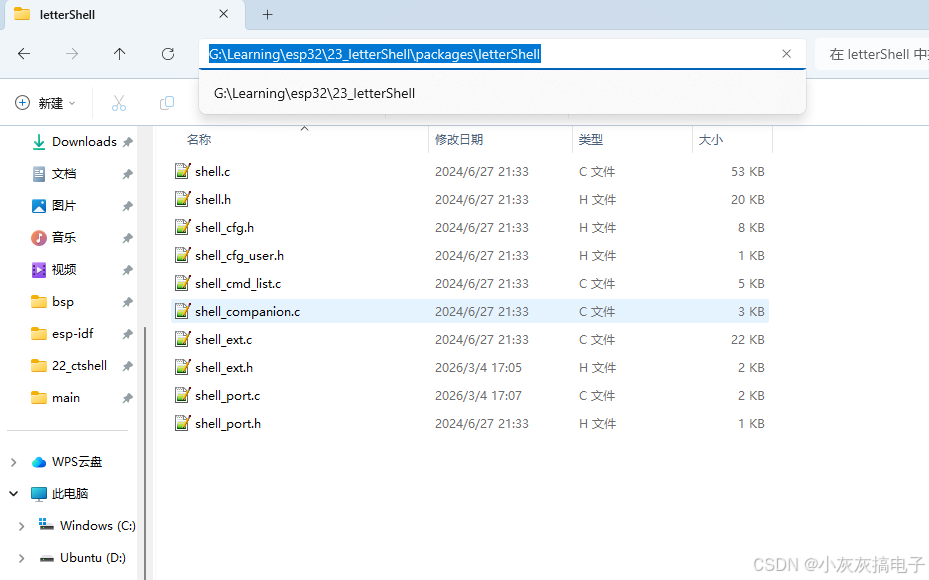

3.3、工程新建packages/letter_shell文件夹将letter-shell源码拷贝到工程中

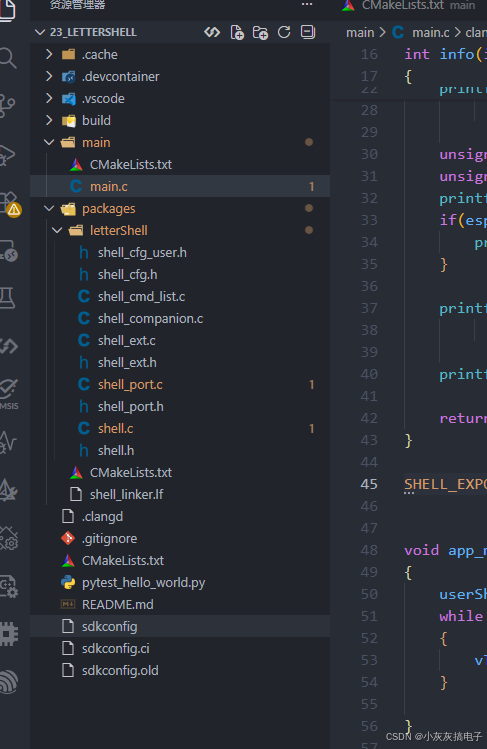

shell_port.c和shell_port.h是自己创建的。 拷贝完成以后工程结构如下图所示

• shell_port.h

  #ifndef __SHELL_PORT_H__
  #define __SHELL_PORT_H__

  #include "shell.h"

  extern Shell shell;

  void userShellInit(void);
  #endif

• shell_port.c

  #include "shell.h"
  #include "freertos/FreeRTOS.h"
  #include "driver/uart.h"

  #define SHELL_UART UART_NUM_0

  Shell shell;
  char shellBuffer[512];

  /**
  * @brief 用户shell写
  *
  * @param data 数据
  * @param len 数据长度
  *
  * @return unsigned short 写入实际长度
  */
  signed short userShellWrite(char *data, unsigned short len)
  {
  return uart_write_bytes(SHELL_UART, (const char *)data, len);
  }

  /**
  * @brief 用户shell读
  *
  * @param data 数据
  * @param len 数据长度
  *
  * @return unsigned short 读取实际长度
  */
  signed short userShellRead(char *data, unsigned short len)
  {
  return uart_read_bytes(SHELL_UART, (uint8_t *)data, len, portMAX_DELAY);
  }

  /**
  * @brief 用户shell初始化
  *
  */
  void userShellInit(void)
  {
  uart_config_t uartConfig = {
  .baud_rate = 115200,
  .data_bits = UART_DATA_8_BITS,
  .parity = UART_PARITY_DISABLE,
  .stop_bits = UART_STOP_BITS_1,
  .flow_ctrl = UART_HW_FLOWCTRL_DISABLE
  };
  uart_param_config(SHELL_UART, &uartConfig);
  uart_driver_install(SHELL_UART, 256 * 2, 0, 0, NULL, 0);
  shell.write = userShellWrite;
  shell.read = userShellRead;
  shellInit(&shell, shellBuffer, 512);

  xTaskCreate(shellTask, "shell", 2048, &shell, 10, NULL);
  }

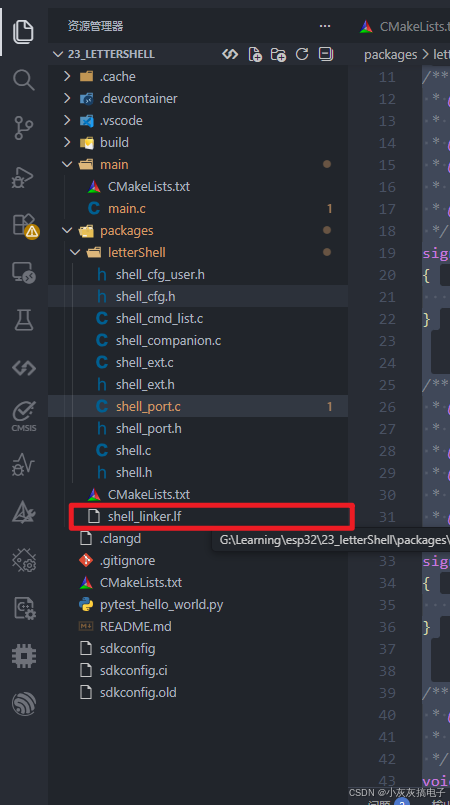

3.4、新建shell_linker.lf链接文件

填入如下内容：

[sections:shellCommand]
entries:
shellCommand+

[scheme:shell_command]
entries:
shellCommand -> flash_rodata

[mapping:shell]
archive: *
entries:
* (shell_command);
shellCommand -> flash_rodata KEEP() ALIGN(4, pre, post) SURROUND(shell_command)

修改CMakeLists.txt添加LDFRAGMENTS "shell_linker.lf"

set(src_dirs
letterShell)

set(include_dirs
letterShell)

set(requires
driver esp_timer)

idf_component_register(SRC_DIRS ${src_dirs} INCLUDE_DIRS ${include_dirs} REQUIRES ${requires} LDFRAGMENTS "shell_linker.lf")

3.5、添加测试功能

int reboot(int argc, char *argv[])
{
esp_restart();
return 0;
}

SHELL_EXPORT_CMD(SHELL_CMD_PERMISSION(0)|SHELL_CMD_TYPE(SHELL_TYPE_CMD_MAIN), reboot, reboot, reboot system);

int info(int argc, char *argv[])
{

esp_chip_info_t chip_info;
uint32_t flash_size;
esp_chip_info(&chip_info);
printf("This is %s chip with %d CPU core(s), %s%s%s%s, ",
CONFIG_IDF_TARGET,
chip_info.cores,
(chip_info.features & CHIP_FEATURE_WIFI_BGN) ? "WiFi/" : "",
(chip_info.features & CHIP_FEATURE_BT) ? "BT" : "",
(chip_info.features & CHIP_FEATURE_BLE) ? "BLE" : "",
(chip_info.features & CHIP_FEATURE_IEEE802154) ? ", 802.15.4 (Zigbee/Thread)" : "");

unsigned major_rev = chip_info.revision / 100;
unsigned minor_rev = chip_info.revision % 100;
printf("silicon revision v%d.%d, ", major_rev, minor_rev);
if(esp_flash_get_size(NULL, &flash_size) != ESP_OK) {
printf("Get flash size failed");
}

printf("%" PRIu32 "MB %s flash\\n", flash_size / (uint32_t)(1024 * 1024),
(chip_info.features & CHIP_FEATURE_EMB_FLASH) ? "embedded" : "external");

printf("Minimum free heap size: %" PRIu32 " bytes", esp_get_minimum_free_heap_size());

return 0;
}

SHELL_EXPORT_CMD(SHELL_CMD_PERMISSION(0)|SHELL_CMD_TYPE(SHELL_TYPE_CMD_MAIN), info, info, show system info);

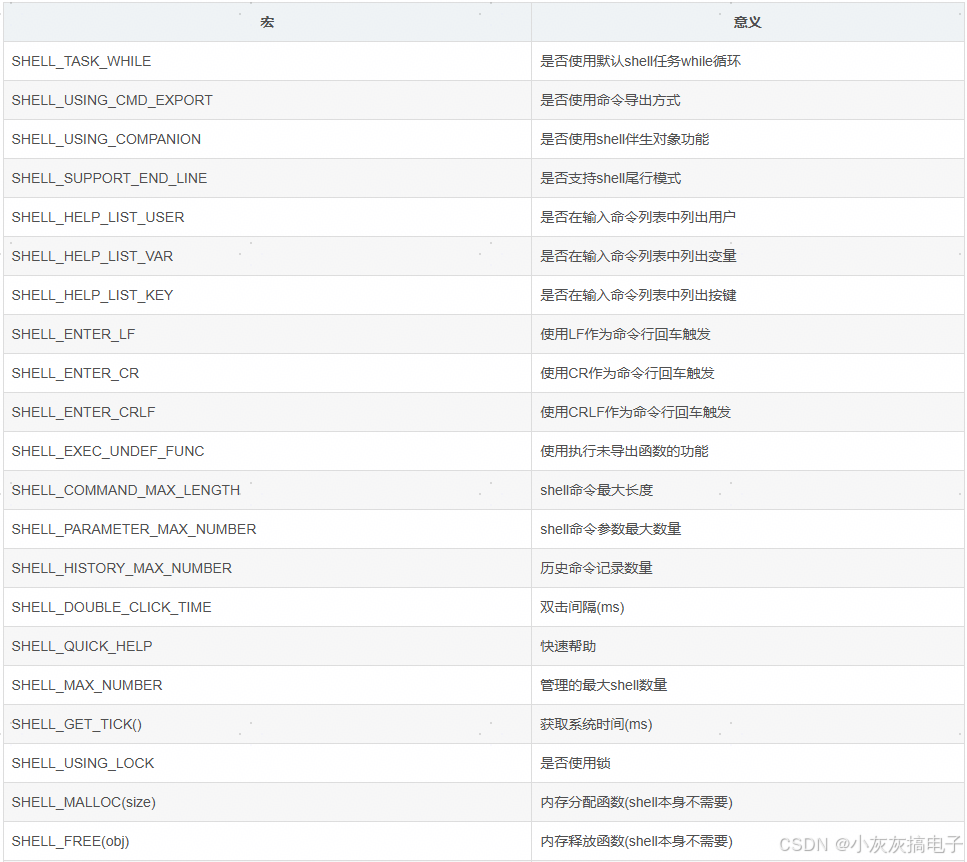

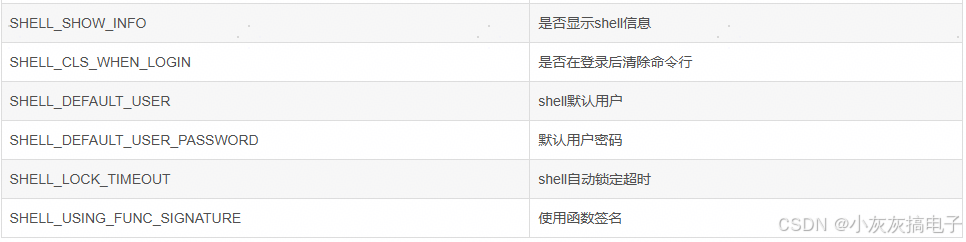

3.6、配置参数介绍

3.7、完整工程下载

博客顶部下载

二、letter-shell介绍

Letter-Shell 是一款轻量级的、面向嵌入式系统的命令行交互组件（或称为 Shell）。它的核心目标是为资源受限的嵌入式设备提供一个灵活、易集成、功能实用的命令行接口，方便开发者进行调试、配置和交互控制。

1、核心定位与特点

2、主要组件与工作原理

3、典型使用流程

4、编译与依赖

• 核心依赖：标准 C 库（string.h, stdio.h 的部分功能或自定义实现）。
• 平台依赖：开发者必须提供 shell_getchar() 和 shell_putchar(char ch) 的实现（或配置 Shell 使用 printf/scanf）。
• 配置选项：通常通过宏定义来配置 Shell 的行为，如最大命令数、历史记录条数、是否支持参数解析、是否支持异步等。

5、应用场景

• 嵌入式设备调试：查询状态、设置参数、触发测试。
• 设备配置：配置网络参数、工作模式等。
• 固件升级：通过命令触发 Bootloader。
• 远程控制：通过网络或其他通信接口实现远程 Shell。
• 教学演示：展示嵌入式系统交互概念。

6、 优势与局限

• 优势：轻巧、易用、灵活、占用资源少、易于集成。
• 局限：功能相对基础，不如 bash 或 BusyBox 强大（如不支持管道 |、复杂脚本等）；安全性通常不是首要考虑（如无用户权限管理）。

7、总结

Letter-Shell 是嵌入式开发者的一个实用工具，它为 MCU 设备提供了一个便捷的命令行交互界面。其轻量化和易移植的特性使其成为资源受限环境下实现设备调试、配置和控制的理想选择。通过简单的命令注册机制，开发者可以快速扩展其功能，适配各种应用需求。

三、ESP-IDF详解

1、ESP32 概述

ESP32 是由乐鑫科技（Espressif Systems）推出的一款高性能、低功耗、高集成度的 Wi-Fi & 蓝牙双模系统级芯片（SoC）。它广泛应用于物联网（IoT）、智能家居、工业控制等领域。其关键特性包括：

• 双核处理器（通常为 Xtensa LX6，某些型号为 RISC-V）
• 集成 Wi-Fi (802.11 b/g/n) 和蓝牙 (包括经典蓝牙和低功耗蓝牙 BLE)
• 丰富的外设接口：$SPI$
• 充足的内存（RAM 和 Flash 选项多样）
• 强大的安全特性（如加密加速器）
• 超低功耗设计，支持多种休眠模式

2、 ESP-IDF 详解

ESP-IDF (Espressif IoT Development Framework) 是乐鑫官方为 ESP32、ESP32-S 系列、ESP32-C 系列等芯片提供的开发框架和 SDK（软件开发工具包）。它是开发基于 ESP32 芯片应用程序的首选和官方推荐工具。

2.1 、ESP-IDF 的核心组件与架构

ESP-IDF 是一个分层、模块化的框架：

• 硬件抽象层 (HAL)： 提供对芯片硬件资源（如 GPIO、UART、SPI、I2C、定时器、ADC、DAC、RTC、Wi-Fi、蓝牙等）进行操作的统一接口，屏蔽底层硬件细节。
• 驱动 (Drivers)： 在 HAL 之上，提供更易用、功能更丰富的设备驱动（如 SPI Flash 驱动、SD 卡驱动、以太网驱动等）。
• FreeRTOS： ESP-IDF 深度集成了开源的 FreeRTOS 实时操作系统内核。它提供了任务管理、队列、信号量、软件定时器、中断管理等机制，充分利用 ESP32 的多核特性（任务可以在不同核心上运行）。
• 中间件：
  • Wi-Fi 协议栈： 实现 Wi-Fi 的 Station（客户端）、SoftAP（接入点）、Promiscuous（监听）模式。
  • 蓝牙协议栈： 实现经典蓝牙和低功耗蓝牙 (BLE) 的各种角色（如 GATT Client/Server, GAP Central/Peripheral）。
  • TCP/IP 协议栈 (lwIP)： 轻量级的 TCP/IP 协议栈，支持 IPv4/IPv6 (部分型号)、DHCP、DNS、Socket API 等。
  • 文件系统 (FATFS/VFS)： 支持在 SPI Flash 或外部存储设备上使用 FAT 文件系统。
  • 加密库： 提供 AES、SHA、RSA 等加密算法的软件和硬件加速实现。
  • HTTP/WebSocket/MQTT 等协议库： 方便构建网络应用。
• 应用程序： 用户编写的业务逻辑代码，运行在 FreeRTOS 的任务中，通过调用下层 API 实现功能。

2.2 、ESP-IDF 开发环境与工具链

• 工具链： 基于 GNU GCC 编译器（针对 Xtensa 或 RISC-V 架构）。
• 构建系统： 使用 CMake（早期版本使用 GNU Make）。开发者编写 CMakeLists.txt 文件来定义项目结构、源文件、依赖组件等。
• 配置工具： menuconfig。这是一个基于文本的图形化配置工具（类似于 Linux Kernel 的 make menuconfig），用于配置 ESP-IDF 的众多选项，如：
  • 选择目标芯片型号
  • 配置 Wi-Fi/BT 参数
  • 调整 FreeRTOS 设置（任务栈大小、优先级等）
  • 配置日志输出级别和方式
  • 配置内存布局
  • 启用/禁用特定功能和外设驱动
• 核心工具 – idf.py： 这是 ESP-IDF 提供的命令行工具，用于执行构建、烧录、调试、监视串口输出等几乎所有开发任务。常用命令如：
  • idf.py set-target esp32 (设置目标芯片)
  • idf.py menuconfig (启动配置工具)
  • idf.py build (编译项目)
  • idf.py -p PORT flash (烧录固件到设备，PORT 为串口，如 COM3 或 /dev/ttyUSB0)
  • idf.py -p PORT monitor (启动串口监视器，查看设备日志输出)
  • idf.py fullclean (彻底清理构建目录)

2.3 、ESP-IDF 开发流程简述

2.4、 示例代码结构 (最简单的 Hello World)

#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"

static const char *TAG = "MAIN";

void app_main(void)
{
while (1) {
ESP_LOGI(TAG, "Hello World!"); // 打印 Info 级别日志
vTaskDelay(pdMS_TO_TICKS(1000)); // 延时 1000 毫秒 (FreeRTOS 延时)
}
}

2.5、 优势与特点

• 官方支持： 由芯片原厂维护，更新及时，与新芯片特性同步快。
• 功能全面： 提供对 ESP32 所有硬件特性和外设的底层访问。
• 性能优化： 针对 ESP32 硬件进行了深度优化（如 Wi-Fi/BT 共存）。
• 稳定性高： 经过大量商业产品验证。
• 社区活跃： 用户多，社区支持好，问题容易找到解决方案。
• 文档完善： 官方提供详尽的 API 参考指南、编程指南和示例代码。
• 模块化： 易于扩展和复用代码，方便管理大型项目。
• 开源免费： 基于 Apache 2.0 许可证。

2.6 、适用场景

ESP-IDF 适用于需要深度控制硬件、追求高性能、高稳定性或需要使用 ESP32 特有功能（如超低功耗协处理器 ULP）的应用开发。对于快速原型开发，也可以考虑基于 ESP-IDF 构建的更高级框架（如 Arduino for ESP32、MicroPython），但这些框架最终都依赖于 ESP-IDF 的底层功能。

3、总结

ESP-IDF 是开发 ESP32 系列芯片的强大、灵活且功能完备的官方框架。它提供了从硬件操作到网络协议栈的全套解决方案，结合 FreeRTOS 实现了高效的多任务处理。虽然其学习曲线相对陡峭，尤其是对于不熟悉嵌入式开发和 RTOS 的开发者，但它提供了最直接、最强大的方式来充分利用 ESP32 的潜力，是开发复杂或高性能 ESP32 应用的基石。掌握 idf.py 工具链和 menuconfig 配置是使用 ESP-IDF 的关键。
