【PCB设计笔记】如何修改3D预览板子颜色？（Altium Designer 25）

目录

• 1.1 如何修改3D预览板子颜色？
• • 1.1.0 方法1：
  • 1.1.1 方法2：
  • 1.1.2 方法3：
  • 1.1.3 自定义3D预览模式下，PCB板绿油的颜色

1.1 如何修改3D预览板子颜色？

1.1.0 方法1：

①、选择列表中LS旁边的色块

②、选择 View Options 面板中的 General Settings -> Configuration

1.1.1 方法2：

①、选择视图 -> 面板 -> View Configuration

②、选择 View Options 面板中的 General Settings -> Configuration

1.1.2 方法3：

①、快捷键 L（英文键盘状态下）

②、选择 View Options 面板中的 General Settings -> Configuration

1.1.3 自定义3D预览模式下，PCB板绿油的颜色

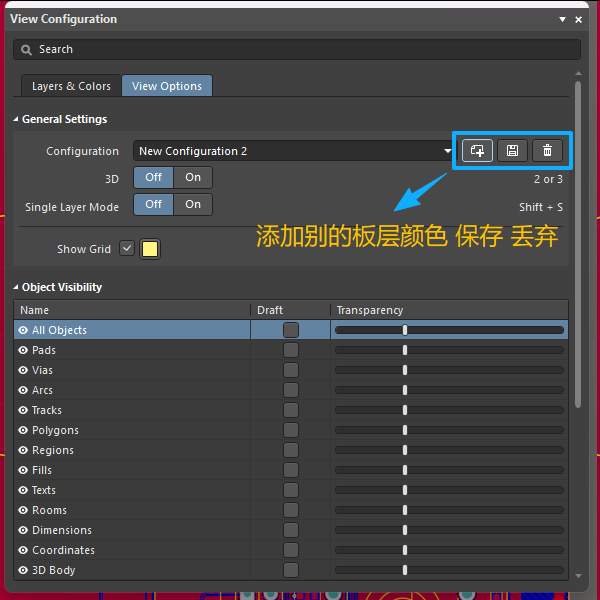

通过下拉选项可以选择已有的绿油颜色，还可以自定义颜色。如图所示，首先选择下拉选项旁边的＋号键，添加绿油颜色。然后点击保存。

按照如图所示从上到下设置，既可以实现颜色更改以及透明度选择。
