8.1 延迟测量工具 latency 详解

为了帮助用户评估和检测系统的定时器延迟，Xenomai 提供了一个名为 latency 的测试工具。本文将详细介绍 latency 工具的功能、选项，以及如何使用它来测试系统的定时器延迟性能。

latency 工具是一个定时器延迟基准测试程序。它可以帮助用户测量实时任务在不同条件下的执行延迟，这对于评估系统的实时性能至关重要。通过运行 latency 工具，我们可以获取关于最小、平均和最大延迟的统计信息，并且生成可视化的延迟直方图。

8.1.1 latency 工具默认设置及其输出

在了解复杂的选项之前，我们先来看一下 latency 工具的默认设置及其输出。

$ latency
== Sampling period: 1000 us
== Test mode: periodic user-mode task
== All results in microseconds
warming up…
RTT| 00:00:01 (periodic user-mode task, 1000 us period, priority 99)
RTH|—-lat min|—-lat avg|—-lat max|-overrun|—msw|—lat best|–lat worst
RTD| -1.241| -0.637| 4.942| 0| 0| -1.241| 4.942
RTD| -1.529| -0.897| 9.046| 0| 0| -1.529| 9.046
RTD| -1.527| -1.007| 8.687| 0| 0| -1.529| 9.046
RTD| -1.533| -1.043| 2.121| 0| 0| -1.533| 9.046
RTD| -1.523| -0.662| 7.937| 0| 0| -1.533| 9.046
RTD| -1.535| -0.980| 3.016| 0| 0| -1.535| 9.046
RTD| -1.533| -0.946| 5.479| 0| 0| -1.535| 9.046
RTD| -1.536| -0.992| 6.439| 0| 0| -1.536| 9.046
RTD| -1.534| -0.986| 5.055| 0| 0| -1.536| 9.046
—|———–|———–|———–|——–|——|————————-
RTS| -1.536| -0.905| 9.046| 0| 0| 00:00:10/00:00:10

默认情况下，latency 工具会创建一个采样线程，和一个打印线程。

采样线程是一个周期为 1000 微秒（us）, 优先级为 99 的周期性用户任务。在完成 warming up 之后，latency 工具会开始正式测试，每间隔 1 秒计算一次 1 秒内所有的延迟信息。因为用户任务的周期为 1000 us，那么 1 秒内会有 1000 个采样点。采样线程还会汇总线程运行期间的所有延迟信息，得到历史最佳和最差延迟。

打印线程会根据采样线程的节奏，每隔 1 秒打印一次不断逐行打印测试结果。所有的延迟数据的单位都是微秒。根据每一行的第一列，我们可以把输出分成 4 中类型：RTT（RT time）、RTH（RT header）、RTD（RT data）还是 RTS（RT summary）。

• RTT 行包含测试的基本信息，包括测试模式、测试周期、任务优先级等。
• RTH 行包含延迟的统计信息：
  • 1 秒内最小延迟：latency min。
  • 1 秒内平均延迟：latency avg
  • 1 秒内最大延迟：latency max
  • 历史超时次数: overrun
  • 历史切换到次模式的次数：msw（参考实时任务状态与统计信息章节）
  • 历史最佳延迟：latency best
  • 历史最差延迟：latency worst
• RTD 行包含与 RTH 对应的每个数据值。
• RTS 行包含测试的总结信息
  • 历史最佳延迟：latency best
  • 历史平均延迟：latency avg
  • 历史最差延迟：latency worst
  • 历史超时次数: overrun
  • 历史切换到次模式的次数：msw
  • 实际测试运行时间：时:分:秒
  • 指定测试运行时间：时:分:秒（如果未指定，则等于实际测试运行实际时间）

如果出现负数，则表示延迟补偿 Gravity 值过大。如何调整可参考延迟补偿 Gravity 章节。

如果 latency 中的采样线程在运行过程中出现了切换到次模式的情况，即 msw 值大于 0，在结束运行时会出现如下警告信息：

Warning! some latency peaks may have been due to involuntary mode switches.
Please contact xenomai@xenomai.org

8.1.2 latency 工具选项

latency 工具提供了多个选项供用户选择，可以根据具体的测试需求调整参数。下面是一些常用的选项说明：

• 采样模式与参数

  • -p <period_us>：设置采样周期（单位：微秒）。
  • -T <test_duration_seconds>：设置测试持续时间（单位：秒），默认值为0，表示需要手动终止测试（通过按 Ctrl+C）。
  • -t <test_mode>：设置测试模式，0 表示用户任务模式（默认），1 表示内核任务模式，2 表示定时器中断模式。
  • -P <priority>：设置任务的优先级（仅在测试模式0和1中有效）。
  • -c <cpu>：将采样任务绑定到指定的CPU上。

• 打印输出

  • -s：打印最小、平均、最大延迟的统计信息。
  • -l <data-lines per header>：每隔多少 RTD 数据行打一次标题行（RTS + RTH)。默认值为21，即每间隔 21 个数据行打印一次标题。设置为0可以禁止打印标题。
  • -q：即安静模式。当使用 -T 选项时，可以禁止打印 RTD 和 RTH 行。

• 直方图输出与导出

  • -h：打印最小、平均、最大延迟的直方图。
  • -H <histogram-size>：设置直方图的大小，默认值为200。如果最后一个桶被填满，可以增加这个值。
  • -B <bucket-size>：设置直方图中每个桶的大小（单位：纳秒），默认值为1000纳秒。减小这个值可以得到更精细的延迟测量结果。
  • -g <file>：将直方图数据导出到指定文件中，方便使用 gnuplot 进行可视化。Xenomai 源码中的 scripts/histo.gp 是使用 gnuplot 的示例脚本。

• 调试选项

  • -f：当检测到新的最大延迟时，冻结当前的跟踪信息。
  • -b：当采样线程发生切换到次模式的情况时，立即中断测试。此时查看/proc/xenomai/debug/relax可定位到切换的原因。

8.1.3 latency 工具的 3 种测试模式

latency 工具提供了 3 种测试模式，分别为：

• 用户任务模式：测试周期性用户任务的延迟。
• 内核任务模式：测试周期性内核任务的延迟。
• 定时器中断模式：测试定时器中断的延迟。

用户任务模式在上文已经详细介绍了原理，这里不再赘述。

内核任务和定时器中断都需要运行在内核态，因此并不需要在用户态建立采样线程，反而依赖于 RTDM 驱动 xeno_timerbench，此模块默认会编译进内核。

[*] Xenomai/cobalt —>
Drivers —>
Testing drivers —>
<*> Timer benchmark driver

如果选择了后两种模式：

• latency 工具启动后，会打开 /dev/rtdm/timerbench 设备文件。如果打开失败，会报错并提示加载 RTDM 驱动 xeno_timerbench。

  benchdev = open("/dev/rtdm/timerbench", O_RDWR);

• 使用 ioctl 系统调用来配置并启动实时测试。根据测试模式的不同，设置模式为 RTTST_TMBENCH_TASK 或 RTTST_TMBENCH_HANDLER。

  err = ioctl(benchdev, RTTST_RTIOC_TMBENCH_START, &config);

• 周期性使用 ioctl 系统调用来获取测试结果，有打印线程输出。

  err = ioctl(benchdev, RTTST_RTIOC_INTERM_BENCH_RES,
  &result);

• 停止测试时，使用 ioctl 系统调用来停止测试。

  ioctl(benchdev, RTTST_RTIOC_TMBENCH_STOP, &overall);

8.1.4 延迟直方图

latency 工具提供了直方图功能，使用 -h 选项可以打印延迟直方图，直观地展示延迟的分布情况。

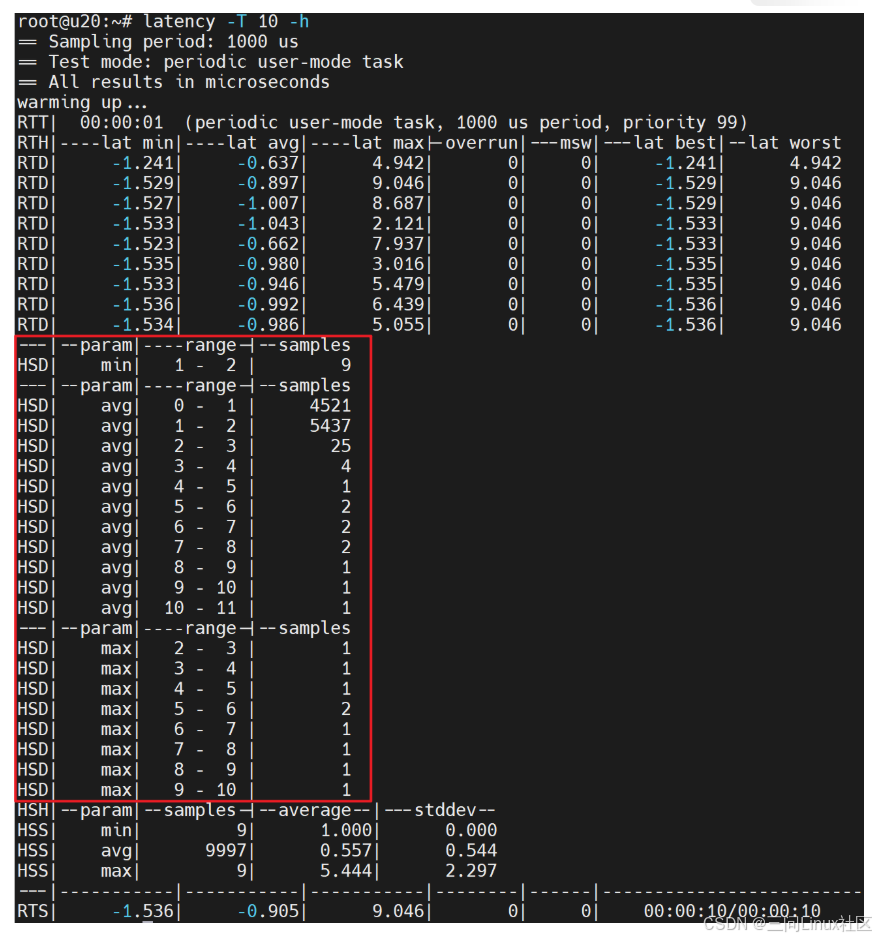

下面是一个示例输出，latency -T 10 -h 运行 10 秒，并打印延迟直方图：

• param:
  • min: 最小延迟直方图
  • avg: 平均延迟直方图
  • max: 最大延迟直方图
• range: 延迟范围
  • 延迟范围也称为桶，其大小由 -B 选项设置。
• samples:
  • 采样延迟值落入本行对应的延迟范围内的次数
  • 对于平均延迟直方图来说，本列所有的采样次数累加起来等于总的采样次数。因为用户任务的周期为 1000 us，那么 1 秒内会有 1000 个采样点。在 10 秒内，采样次数累计共 10000 个。

为了更好的理解延迟直方图，我们可以用 gnuplot 绘制延迟直方图。Xenomai 源码中的 scripts/histo.gp 是使用 gnuplot 的示例脚本。

首先，添加 -g 选项，将延迟直方图数据导出到文件 latency10s.txt。

latency -T 10 -h -g latency10s.txt

然后，使用 gnuplot 绘制延迟直方图。

gnuplot -e 'input_file="./latency10s.txt";output_file="./latency10s.png";graph_title="latency 10s ARM64"' ./xenomai-v3.2.4/scripts/histo.gp

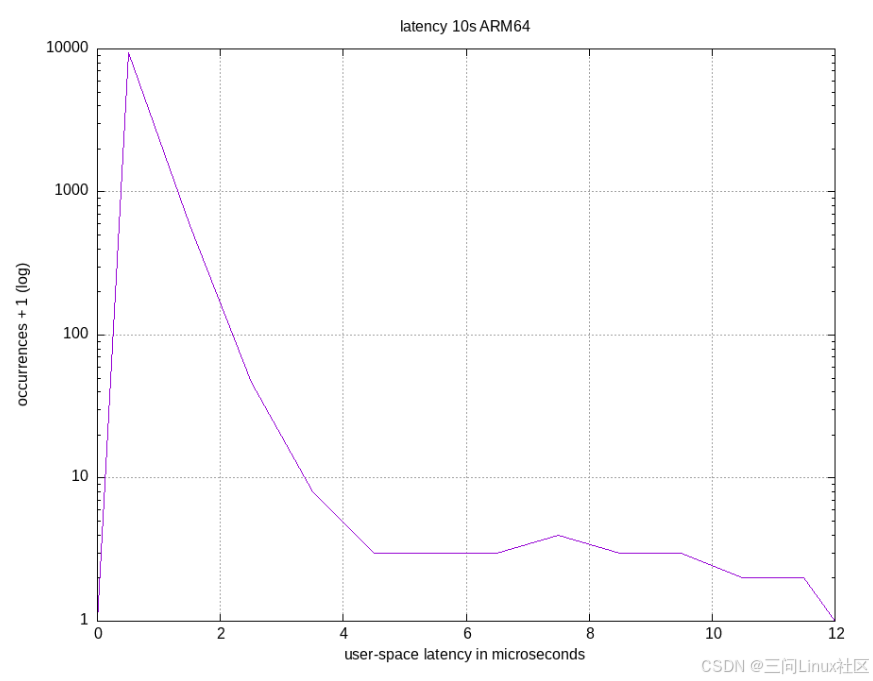

最终得到了延迟直方图如下：
