在嵌入式开发中，ARM 架构占据核心地位，而汇编语言是解锁 ARM 内核底层能力的关键 —— 它的核心使命是编写启动代码，为 C 语言运行搭建基础环境（初始化异常向量表、配置栈指针、开启中断、切换工作模式、引导 C 主函数）。

一、ARM 汇编语法与核心概念

1.1 伪操作

伪操作并非 CPU 执行指令，而是告诉汇编器如何组织代码 / 数据，核心伪操作如下：

基础框架示例：

area reset, code, readonly ; 定义复位段
code32 ; 32位ARM指令集
entry ; 程序入口

; 核心代码（启动流程/业务逻辑）

end ; 文件结束

1.2 立即数与移位操作

1.2.1 立即数

汇编中 "立即数" 特指 12 位立即数（imm12），判断标准：

• 将数值转为二进制后，存在偶数位循环右移，使得移位后高 24 位全 0，低 8 位为有效数据（imm8）。
• 合法示例：0x80000000（循环右移 30 位后，低 8 位为0x01）、0xF0（无需移位，低 8 位直接有效）
• 非法示例：0x101（无偶数位循环右移能让高 24 位全 0）

1.2.2 移位操作

ARM 指令支持寄存器移位后参与运算，无需单独指令，常见类型：

二、数据操作与运算

ARM 汇编指令围绕 "数据传送、运算、逻辑操作" 展开，以下是高频指令详解：

2.1 数据传送与逻辑指令

2.2 算术运算指令

核心支持加减运算，支持立即数 / 寄存器 / 移位寄存器作为操作数：

; ADD指令示例
mov r0, #0x0F ; r0=15
mov r1, #0xF0 ; r1=240
mov r2, #1 ; r2=1
add r3, r0, #0xF0 ; 立即数运算：r3=15+240=255
add r4, r0, r1 ; 寄存器运算：r4=255
add r5, r0, r1, lsl #1 ; 移位寄存器运算：r1左移1位（480），r5=15+480=495
add r6, r0, r1, lsl r2 ; 按寄存器移位：r2=1，效果同上

; SUB指令示例（格式与ADD一致）
sub r7, r0, #0x05 ; r7=15-5=10

2.3 条件判断指令

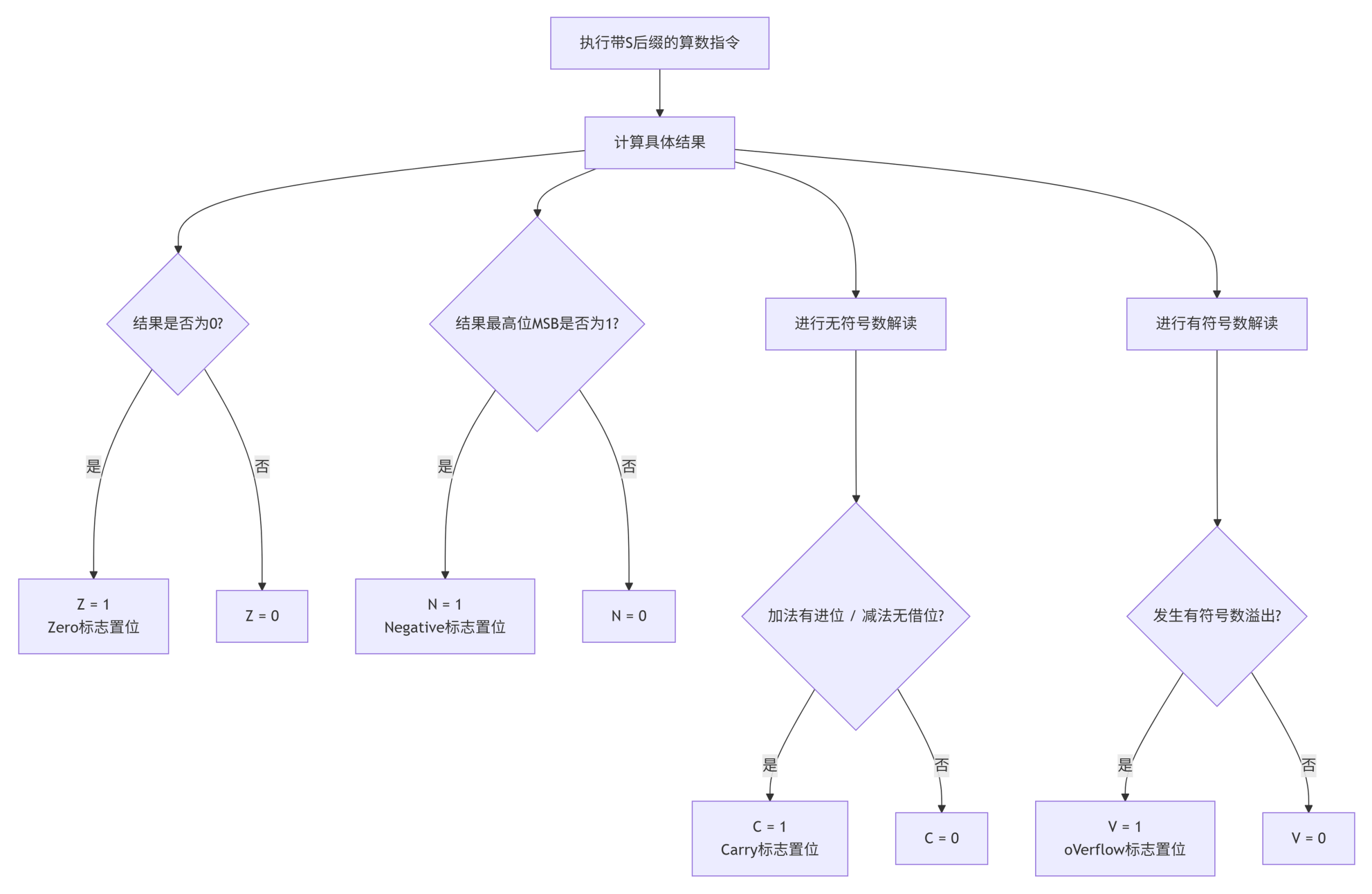

2.3.1 CPSR 标志位

ARM 通过 CPSR 寄存器（当前程序状态寄存器）的条件标志位实现分支判断，核心标志位：

分支判断

2.3.2 CMP 指令

CMP <Rn>, <操作数> 等价于 SUBS <Rn>, <操作数>（减法不保存结果，仅更新 CPSR 标志位），配合条件码实现分支：

mov r0, #10
mov r1, #20
cmp r0, r1 ; 比较r0和r1（10-20），Z=0、N=1、C=0、V=0
movge r2, r0 ; GE（大于等于）：N==V，此处不执行
movlt r2, r1 ; LT（小于）：N!=V，执行r2=20

常见条件码：eq（等于）、ne（不等于）、gt（大于）、lt（小于）、al（无条件执行，默认）。

三、流程控制

ARM 汇编通过 "标签 + 跳转指令" 实现循环，需满足循环三要素：结束条件、趋向终结的语句、循环体。

3.1 do-while 循环

C 语言对照：

int i=0, sum=0;
do{
sum += i;
i++;
}while(i <= 100);

汇编实现：

mov r0, #0 ; i=0（r0存储循环变量）
mov r1, #0 ; sum=0（r1存储累加结果）
loop ; 循环标签
add r1, r1, r0 ; 循环体：sum += i
add r0, r0, #1 ; 趋向终结：i++
cmp r0, #100 ; 结束条件判断：i<=100？
ble loop ; 满足则跳转循环（ble=小于等于）

3.2 while/for 循环

C 语言对照：

int i=0, sum=0;
while(i <= 100)
{
sum += i;
i++;
}

汇编实现：

mov r0, #0 ; i=0
mov r1, #0 ; sum=0
loop
cmp r0, #100 ; 先判断：i>100？
bgt finish ; 满足则退出循环（bgt=大于）
add r1, r1, r0 ; 循环体：sum += i
add r0, r0, #1 ; i++
b loop ; 跳转循环
finish
b finish ; 程序暂停

四、函数调用

ARM 函数调用的核心是栈管理和返回地址保存，需理解跳转指令差异、栈类型及现场保护逻辑。

4.1 跳转指令

基础函数调用示例：

b main ; 跳转到main函数（不返回）
func ; 被调函数
mov r0, #1
mov r1, #2
add r3, r0, r1 ; r3=3
bx lr ; 返回主调函数（lr存储返回地址）
main ; 主调函数
mov r0, #100
mov r1, #200
bl func ; 调用func，lr=当前PC+4
mov r3, #300 ; 函数返回后执行

4.2 ARM 栈类型与初始化

ARM 内核（如 S3C2440）采用满减栈（Full Descending），栈操作规则：

• 入栈：先 sp -= 4（栈指针下移），再存储数据
• 出栈：先读取数据，再 sp += 4（栈指针上移）

栈指针初始化：

栈需指定连续内存区域，通过 ldr 指令加载合法地址（直接 mov sp, #0x40001000 报错，因非 12 位立即数）：

ldr sp, =0x40001000 ; 栈基地址=0x40001000（需在IRAM范围内）
; Keil配置：Target→IRAM1 Start=0x40000000，Size=0x1000

4.3 现场保护与恢复

函数调用时，被调函数可能修改主调函数的寄存器，或嵌套调用覆盖 LR，需通过压栈 / 弹栈保护现场：

• 保护现场：stmfd sp!, {r0-r12, lr}（将寄存器组和 LR 入栈）
• 恢复现场：ldmfd sp!, {r0-r12, pc}（弹栈恢复寄存器，PC=LR 实现返回）

嵌套函数示例：

b main
func1 ; 二级被调函数
mov r0, #10
mov r1, #20
cmp r0, r1
movge r2, r0 ; r2=20
movlt r2, r1
bx lr
func0 ; 一级被调函数
stmfd sp!, {r0-r12, lr} ; 保护现场
bl func1 ; 嵌套调用func1（LR被覆盖）
ldmfd sp!, {r0-r12, pc} ; 恢复现场并返回
main
ldr sp, =0x40001000 ; 初始化栈指针
stmfd sp!, {r0-r12, lr} ; 主调函数保护现场
bl func0 ; 调用func0
ldmfd sp!, {r0-r12, lr} ; 恢复现场
finish
b finish
end

五、汇编与 C 语言互调

嵌入式开发中，汇编负责底层初始化，C 语言负责业务逻辑，两者互调是核心场景。

5.1 汇编调用 C 函数

步骤与规则：

完整示例：

• 汇编文件（start.s）：

area reset, code, readonly
code32
preserve8 ; 栈8字节对齐，避免编译报错
entry
import c_add ; 导入C函数

main
ldr sp, =0x40001000 ; 初始化栈
stmfd sp!, {r0-r12, lr} ; 保护现场
; 传参：r0=1, r1=2, r2=3, r3=4, r4=5（第5个参数入栈）
mov r0, #1
mov r1, #2
mov r2, #3
mov r3, #4
mov r4, #5
stmfd sp!, {r4} ; 第5个参数入栈
bl c_add ; 调用C函数
ldmfd sp!, {r4} ; 弹出第5个参数
ldmfd sp!, {r0-r12, lr} ; 恢复现场
finish
b finish
end

• C 文件（main.c）：

#include <stdio.h>
// C函数实现
void c_add(int a, int b, int c, int d, int e)
{
int sum = a + b + c + d + e;
// sum=15（可通过调试查看）
}

编译配置（Keil）：

5.2 C 语言调用汇编函数

步骤与规则：

完整示例：

• 汇编文件（func.s）：

area func, code, readonly
code32
export func1 ; 导出函数，供C调用
func1 ; 汇编函数：返回a和b的最大值
cmp r0, r1 ; r0=a, r1=b
movge r0, r0 ; 若a>=b，返回a（r0不变）
movlt r0, r1 ; 若a<b，返回b（r0=r1）
bx lr ; 返回C函数
end

• C 文件（main.c）：

#include <stdio.h>

extern int func1(int a, int b); // 声明汇编函数
int main()
{
int max = func1(10, 20); // 调用汇编函数，max=20
return 0;
}

六、工作模式与异常处理

6.1 工作模式切换

ARM 内核支持 7 种工作模式，通过 CPSR 寄存器的 M 域（bit0-bit4）控制，切换步骤：

• 读取 CPSR：mrs r0, cpsr
• 清除 M 域：bic r0, r0, #0x1F（0x1F=5 位全 1）
• 设置目标模式：orr r0, r0, #0x10（0x10 = 用户模式）
• 写入 CPSR：msr cpsr, r0

切换到用户模式示例：

mrs r0, cpsr ; 读取当前CPSR
bic r0, r0, #0x1F ; 清除M域
orr r0, r0, #0x10 ; 设置为用户模式（USR模式）
msr cpsr, r0 ; 写入生效

6.2 异常向量表

异常向量表是 ARM 处理中断 / 异常的核心，复位后 CPU 首先读取 0x0 地址的向量表，常见异常如软中断（SWI）：

; 简化异常向量表
area reset, code, readonly
code32
entry
b reset_handler ; 复位异常（0x0）
b . ; 未定义指令异常（0x4）
b . ; 软中断异常（0x8）：swi #7触发
; … 其他异常向量
reset_handler
; 启动流程（初始化栈、异常向量表等）

七、常见问题 FAQ

1. 什么是立即数？如何判断某数是非法是12位立即数？

• 12 位立即数是 ARM 指令支持的立即数格式。
• 判断标准：二进制存在偶数位循环右移，使高 24 位全 0、低 8 位有效；反之则为非法（如 0x101）。

2. b、bl、bx指令的区别是什么？

• b：无条件跳转，不保存返回地址；
• bl：跳转前保存返回地址到 LR，用于函数调用；
• bx：跳转并切换指令集（ARM↔Thumb），常用于函数返回（bx lr）。

3. ARM内核采用的栈是哪种栈？

• 采用满减栈（Full Descending）：入栈先 sp-4 再存数据，出栈先读数据再 sp+4。

4. CPSR中条件标志位，分别在什么情况下被置位

• N：结果最高位为 1（有符号负数）；
• Z：结果全 0；
• C：无符号加法进位 / 减法无借位；
• V：有符号运算溢出（两正相加得负、两负相加得正）。

5. ARM汇编调用C语言函数以及C语言函数调用汇编编写的函数，函数参数和返回值如何处理？

• 参数：前 4 个通过 r0-r3 传递，超过 4 个入栈；
• 返回值：通过 r0 寄存器返回。
