一、IPSG介绍
1.1 IPSG概述
IP 源防护（IP Source Guard，简称 IPSG）是一种基于 IP/MAC 的端口流量过滤技术，它可以防止局域网内的 IP 地址欺骗攻击。IPSG 能够确保第 2 层网络中终端设备的 IP 地址不会被劫持，而且还能确保非授权设备不能通过自己指定 IP 地址的方式来访问网络或攻击网络导致网络崩溃及瘫痪。
1.2 IPSG绑定方式
1.3 IPSG绑定表四要素
IP地址
MAC地址
VLAN
接口
1.4 IPSG应用场景
二、IPSG配置（IP + MAC ，接口启用IPSG）

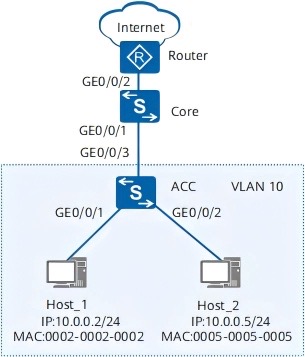

2.1 组网拓扑
在企业网络安全防护中，管理员在交换机上开启了IPSG源防护，希望各部门办公电脑使用固定IP地址上网，不允许私自修改IP地址。同时为了安全考虑，不允许外来人员的电脑随意接入内网。
2.2 配置思路
采用如下思路配置IPSG功能。
2.3 配置步骤
1. 配置主机 1 和主机 2 的静态绑定表项。
[ACC] user-bind static ip-address 10.0.0.2 mac-address 0002-0002-0002
[ACC] user-bind static ip-address 10.0.0.5 mac-address 0005-0005-0005
2. 在连接终端用户的接口上，使能IPSG和IP报文检查告警功能，当丢弃报文阈值到达200将上报告警。
[ACC] interface gigabitethernet 0/0/1
[ACC-GigabitEthernet0/0/1] ip source check user-bind enable
[ACC-GigabitEthernet0/0/1] ip source check user-bind alarm enable
[ACC-GigabitEthernet0/0/1] ip source check user-bind alarm threshold 200
[ACC-GigabitEthernet0/0/1] quit
[ACC] interface gigabitethernet 0/0/2
[ACC-GigabitEthernet0/0/2] ip source check user-bind enable
[ACC-GigabitEthernet0/0/2] ip source check user-bind alarm enable
[ACC-GigabitEthernet0/0/2] ip source check user-bind alarm threshold 200
[ACC-GigabitEthernet0/0/2] quit
2.4 验证测试
# 在交换机上查看Host_1和Host_2的静态绑定表信息。
[ACC] display dhcp static user-bind all
# 在交换机上查看IPSG的状态，effective表示静态表项已生效。
[ACC] display dhcp static user-bind all verbose
三、IPSG配置（IP + MAC+VLAN ，接口启用IPSG）
3.1 组网拓扑
在企业网络安全防护中，管理员在交换机上开启了IPSG源防护，希望各部门办公电脑使用固定IP地址上网，不允许私自修改IP地址。同时为了安全考虑，不允许外来人员的电脑随意接入内网。
3.2 配置思路
采用如下思路配置IPSG功能。
3.3 配置步骤
1. 配置主机 1 和主机 2 的静态绑定表项。
[ACC] user-bind static ip-address 10.0.0.2 mac-address 0002-0002-0002 vlan 10
[ACC] user-bind static ip-address 10.0.0.5 mac-address 0005-0005-0005 vlan 10
2. 在连接终端用户的接口上，使能IPSG和IP报文检查告警功能，当丢弃报文阈值到达200将上报告警。
[ACC] interface gigabitethernet 0/0/1
[ACC-GigabitEthernet0/0/1] ip source check user-bind enable
[ACC-GigabitEthernet0/0/1] ip source check user-bind alarm enable
[ACC-GigabitEthernet0/0/1] ip source check user-bind alarm threshold 200
[ACC-GigabitEthernet0/0/1] quit
[ACC] interface gigabitethernet 0/0/2
[ACC-GigabitEthernet0/0/2] ip source check user-bind enable
[ACC-GigabitEthernet0/0/2] ip source check user-bind alarm enable
[ACC-GigabitEthernet0/0/2] ip source check user-bind alarm threshold 200
[ACC-GigabitEthernet0/0/2] quit
3.4 验证测试
# 在交换机上查看Host_1和Host_2的静态绑定表信息。
[ACC] display dhcp static user-bind all
# 在交换机上查看IPSG的状态，effective表示静态表项已生效。
[ACC] display dhcp static user-bind all verbose
四、IPSG配置（IP + MAC+VLAN+端口 ，接口启用IPSG）
4.1 组网拓扑
在企业网络安全防护中，管理员在交换机上开启了IPSG源防护，希望各部门办公电脑使用固定IP地址上网，不允许私自修改IP地址。同时为了安全考虑，不允许外来人员的电脑随意接入内网。
4.2 配置思路
采用如下思路配置IPSG功能。
4.3 配置步骤
1. 配置Host的静态绑定表项。
[ACC] user-bind static ip-address 10.0.0.2 mac-address 0002-0002-0002 interface gigabitethernet 0/0/1 vlan 10
[ACC] user-bind static ip-address 10.0.0.5 mac-address 0005-0005-0005 interface gigabitethernet 0/0/2 vlan 10
2. 在连接终端用户的接口上，使能IPSG和IP报文检查告警功能，当丢弃报文阈值到达200将上报告警。
[ACC] interface gigabitethernet 0/0/1
[ACC-GigabitEthernet0/0/1] ip source check user-bind enable //启用IPSG功能
[ACC-GigabitEthernet0/0/1] ip source check user-bind alarm enable //使能IP报文检查告警功能
[ACC-GigabitEthernet0/0/1] ip source check user-bind alarm threshold 200 //配置IP报文检查告警阀值，缺省为100
[ACC-GigabitEthernet0/0/1] quit
[ACC] interface gigabitethernet 0/0/2
[ACC-GigabitEthernet0/0/2] ip source check user-bind enable //启用IPSG功能
[ACC-GigabitEthernet0/0/2] ip source check user-bind alarm enable //使能IP报文检查告警功能
[ACC-GigabitEthernet0/0/2] ip source check user-bind alarm threshold 200 //配置IP报文检查告警阀值，缺省为100
[ACC-GigabitEthernet0/0/2] quit
4.4 验证测试
# 在交换机查看静态绑定表信息。
[ACC] display dhcp static user-bind all
# 在交换机查看IPSG的状态，effective表示静态表项已生效。
[ACC] display dhcp static user-bind all verbose
