Redis集群架构

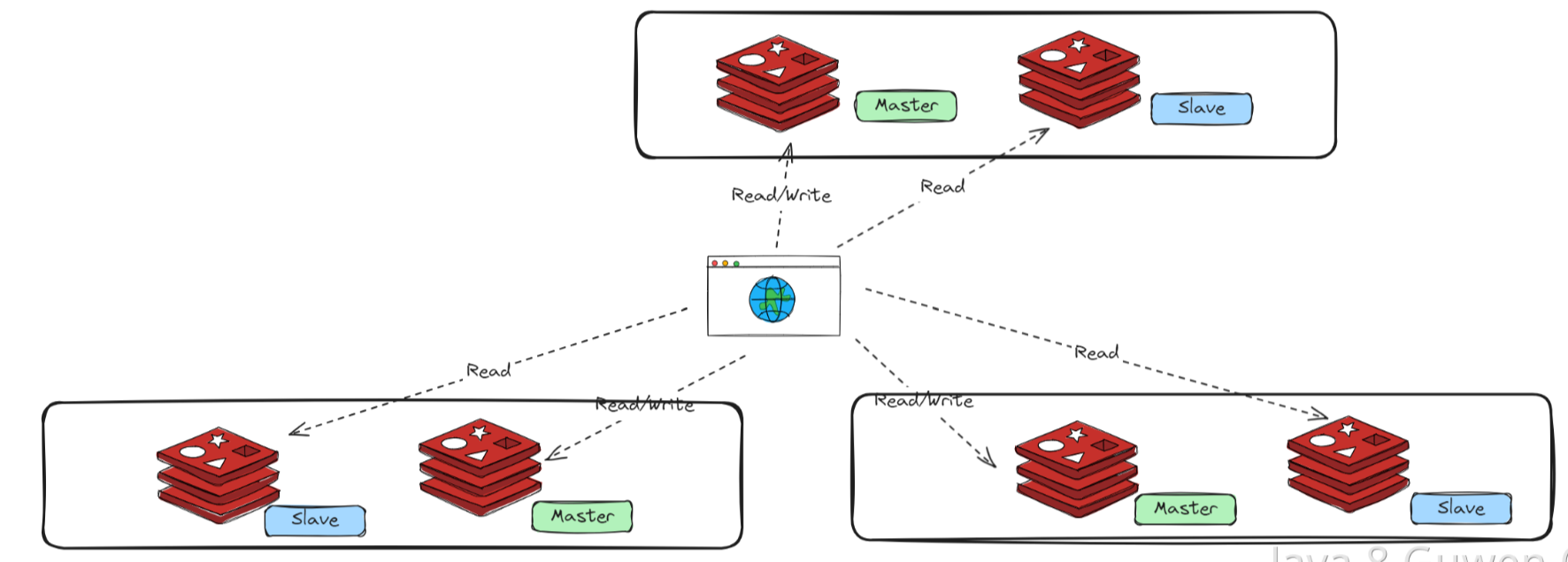

Redis集群由多个主节点（Master）和对应的从节点（Replica）组成，每个节点负责存储部分数据（分片）。采用去中心化的分布式架构，通过分片(Sharding)实现数据的分布式存储。

集群架构不需要哨兵节点

特点

数据分片

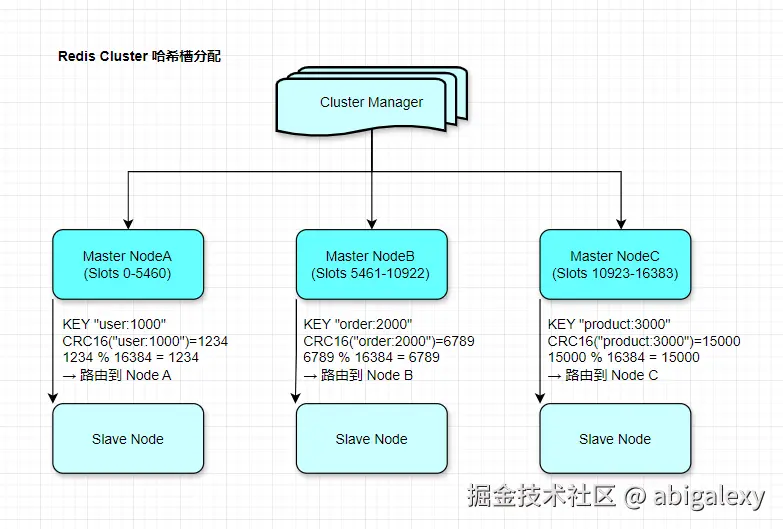

Redis 集群将整个数据空间划分为16384个哈希槽（编号 0~16383），每个槽对应一个数据分片。

**分配算法 **slot = CRC16(key) % 16384

定位节点

1. 客户端计算键的哈希槽
2. 查找槽所在节点
3. 直接连接对应节点操作数据

集群维护一个槽到节点的映射表（CLUSTER SLOTS 命令可查看），客户端根据槽号找到对应节点。

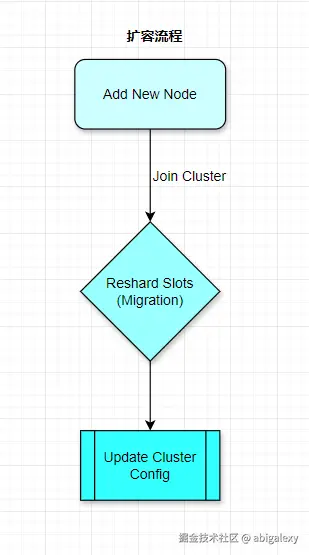

动态扩缩容

添加节点：新节点加入时，会从现有节点迁移部分哈希槽（如从 Node A 迁移 1000 个槽到 Node C）。

删除节点：将待删除节点的哈希槽重新分配到其他节点。

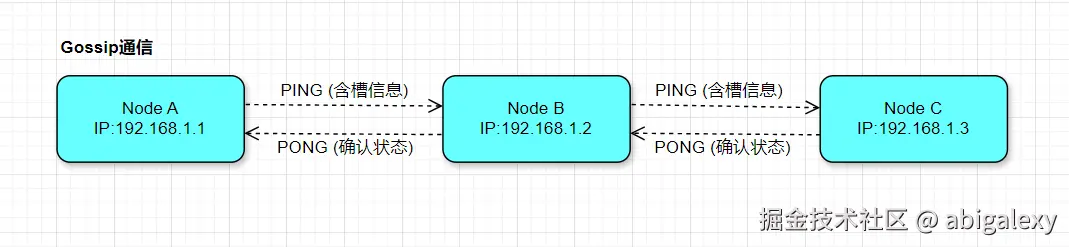

集群通信

Redis集群使用Gossip协议传播节点状态信息（如新增节点、故障检测、槽迁移等）

故障恢复

1、故障检测

主观下线（PFail）：节点A发现节点B超过cluster-node-timeout未响应，标记B为PFail。

客观下线（Fail）：节点A通过Gossip协议将PFail广播给其他节点，若多数节点确认B不可达，则标记B为 Fail。

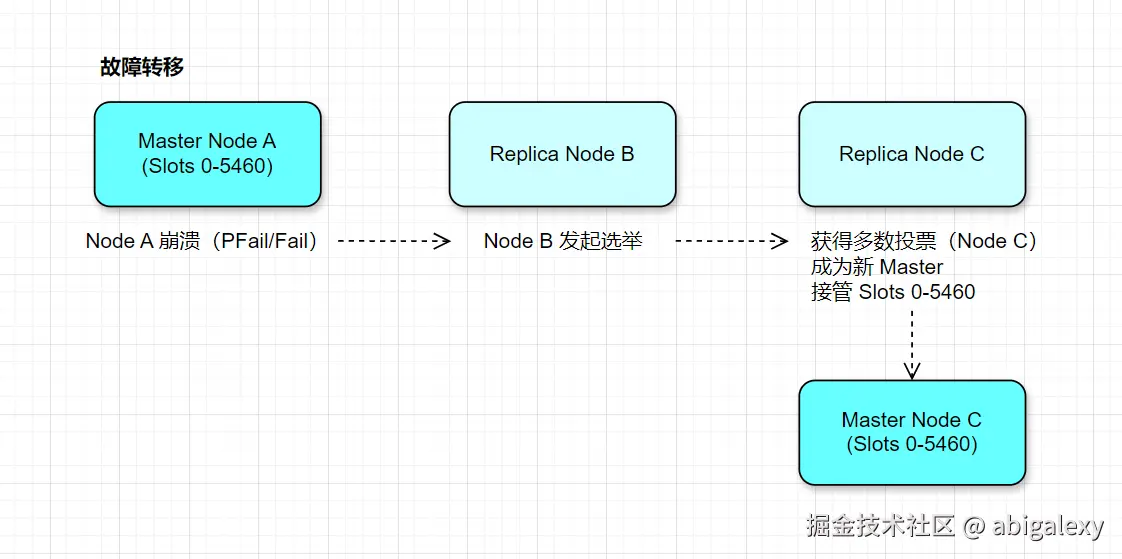

2、故障转移

1）故障检测：超过半数主节点确认某主节点下线

2）满足条件的Replica选举：

基于Raft算法的选举机制

优先选择复制偏移量最大的，数据最新从节点

3）配置更新：新主节点接管槽位并通知集群

3、槽重新分配

新Master接管原Master的哈希槽。

其他节点更新槽映射表。

生产级集群部署文档

硬件：3主3从，不用哨兵节点，针对大型公司（日活百万级至千万级，QPS 10万+）的场景

说明：

• 集群共6个节点，3主3从，16384个槽位均匀分布在3个主节点。
• 每个从节点为其对应主节点的副本（由集群自动分配，也可手动指定）。
• 所有服务器之间网络互通，防火墙开放 6379（Redis）和 16379（集群总线）端口。
• 主从节点和哨兵节点分开部署，避免资源争用，提高稳定性。

基础配置-所有节点

# 设置主机名（根据角色修改）
hostnamectl set–hostname redis–m1 # 主节点1
hostnamectl set–hostname redis–m2 # 主节点2
hostnamectl set–hostname redis–m3 # 主节点3
hostnamectl set–hostname redis–s1 # 从节点1
hostnamectl set–hostname redis–s2 # 从节点2
hostnamectl set–hostname redis–s3 # 从节点3

# 关闭防火墙
systemctl stop firewalld
systemctl disable firewalld
# 或者开放端口
# firewall–cmd —permanent —add–port=6379/tcp —add–port=26379/tcp
# firewall–cmd —reload

# 关闭SELinux（临时）
setenforce 0
sed –i 's/^SELINUX=enforcing/SELINUX=disabled/' /etc/selinux/config

安装Redis-所有节点

# 方式一：源码编译
cd /usr/local/src
wget https://download.redis.io/releases/redis-7.2.4.tar.gz
tar xzf redis-7.2.4.tar.gz
cd redis-7.2.4
make && make install PREFIX=/usr/local/redis

# 创建数据目录和配置目录：
mkdir -p /data/redis/{data,logs,conf,run}
useradd redis -s /sbin/nologin -M
chown -R redis:redis /data/redis /usr/local/redis

# 启动redis[暂时不启动]
./redis-server /data/redis/conf/redis.conf

配置Redis集群节点

主节点配置（redis-m1, redis-m2, redis-m3）

以 redis-m1（192.168.1.1）为例， 编辑 /data/redis/conf/redis.conf

# 集群配置
cluster–enabled yes
cluster–config–file /data/redis/conf/nodes–6379.conf
cluster–node–timeout 15000
cluster–announce–ip 192.168.1.1 # 替换为本机IP
cluster–announce–port 6379 # redis端口
cluster–announce–bus–port 16379 # redis集群总线端口

# 以下配置和主从架构一致即可
# 基础配置
# 主节点认证密码（可选，建议设置）
# 持久化配置 RDB+AOF
# AOF配置（可根据需求选择开启）
# 内存管理（根据实际内存调整，留出系统内存）

启动redis ./redis-server /data/redis/conf/redis.conf

从节点配置（redis-s1, redis-s2, redis-s3）

从节点配置与主节点基本相同，仅 cluster-announce-ip 需修改为对应IP。

以 redis-s1（192.168.1.4）为例，配置文件同上，只需将 cluster-announce-ip 改为 192.168.1.4。

# 集群配置
cluster–enabled yes
cluster–config–file /data/redis/conf/nodes–6379.conf
cluster–node–timeout 15000
cluster–announce–ip 192.168.1.4 # 替换为本机IP
cluster–announce–port 6379
cluster–announce–bus–port 16379

启动redis ./redis-server /data/redis/conf/redis.conf

集群配置

在任意一台有 redis-cli 的节点（如 redis-m1）执行：

# 列出所有6个节点的IP:端口，为每个主节点分配1个从节点。
./redis-cli -a Redis123 –cluster create \\
192.168.1.1:6379 192.168.1.2:6379 192.168.1.3:6379 \\
192.168.1.4:6379 192.168.1.5:6379 192.168.1.6:6379 \\
–cluster-replicas 1

执行后会显示分配方案，确认后输入 yes。

等待片刻，集群创建成功。

验证

查看集群信息

redis-cli -a Redis123 -c -h 192.168.1.1 cluster info

输出示例：

cluster_state:ok
cluster_slots_assigned:16384
cluster_slots_ok:16384
cluster_known_nodes:6
cluster_size:3

查看节点列表

redis-cli -a Redis123 -c -h 192.168.1.1 cluster nodes

应列出6个节点，包含主从关系及槽位分配

测试数据读写

redis-cli -a Redis123 -c -h 192.168.1.1 set foo bar

redis-cli -a Redis123 -c -h 192.168.1.1 get foo

高可用测试

• 模拟主节点故障
• 在 redis-m1上执行后等待30s：systemctl stop redis
• Redis Cluster会自动将从节点（例如 redis-s1）提升为新主节点。
• 恢复原主节点
• 启动redis-m1：systemctl start redis
• 它将作为从节点自动加入集群。
• 手动故障转移

若需将从节点提升为主，可在从节点执行：

redis-cli -a Redis123 -h 192.168.1.4 -p 6379 CLUSTER FAILOVER

性能测试

总写能力：3个主节点处理写请求，可线性扩展，总写QPS约15万~24万（按单节点5~8万估算）。

总读能力：如果所有读请求都发送到主节点，则总读QPS同样约15万~24万；如果允许从节点处理读（通过客户端配置），则总读QPS可接近 30万~48万（3主+3从同时服务读，但需注意从节点可能有一定延迟）。

总混合QPS：在读写比例2:8下，总QPS可达 20万~30万。
