引言
全球约30%的溃坝事故由渗流问题引发，而监测缺失或失效导致的事故占比高达15%。这个数据背后隐藏着一个痛彻的现实：在大坝真正失稳之前，往往有足够的数据信号在"预言"其命运。但我们缺少系统的方法去聆听和理解这些信号。
想象一座心墙坝，其坝体内部藏着无数个"哨兵"——渗压计、渗流量计、水位计。它们日夜监测着坝体内的水压变化、渗流方向和流量大小。但如果我们不懂得解读它们的语言，再多的数据也只是噪音。
本文将揭示一个关键问题：渗流安全监测的数据语言是什么？以及，怎样从这些数据中提前发现大坝的"病症"？
问题：为什么传统监测方法容易失效？
数据孤岛：各自为政的"哨兵"
当前，大多数水库采用独立的、离散的监测点位：
- 渗压计埋设在坝体的特定深度，只能感知某一点的孔隙水压力
- 渗流量计设置在坝脚，只能记录总出逸流量
- 水位计监测库水位和渗压水位，却无法直观显示坝体内的渗流形态
这些设备像是各自为战的"哨兵"，它们都在报警，但信息无法融合。工程师面对的是一堆零散的数据点，难以看清"全景"。
阈值固化：用静止的标准应对动态的过程
传统监测的预警方式往往很简单：如果渗压值超过X MPa，就发起预警。但这样的设定存在致命缺陷：
- 忽视历史规律：同样的渗压值，在库水位高、库水位低时的含义完全不同
- 滞后性：等到单点数据超限，问题已经相当严重
- 不可解释性：为什么是这个阈值？背后的物理依据是什么？
一个沉痛的教训：2004年某心墙坝降雨后库水位上升，渗压值上升至0.8 MPa。但传统监测系统没有触发预警（因为未超0.9 MPa的设定阈值）。然而，从浸润线分析看，这次上升速度是历史正常情况的3倍，最终导致坝体发生了局部滑坡。如果当时有"多指标融合诊断"，险情早可识别。
破局：渗流安全监测的三大关键指标
要科学预测大坝的渗流风险，需要建立可靠的、有物理依据的指标体系。根据《碾压式土石坝设计规范》SL 274 和多项学位论文的研究，业界已凝聚共识：渗压比、水力坡降、浸润线等指标，是大坝渗流安全的"显示屏"。
1. 渗压比：坝体抗滑稳定度的"晴雨表"
物理含义：这个比值反映的是坝体内有效应力的变化。渗压比越大，说明坝体内的孔隙水压力越大，有效应力越小，抗滑稳定度越低。

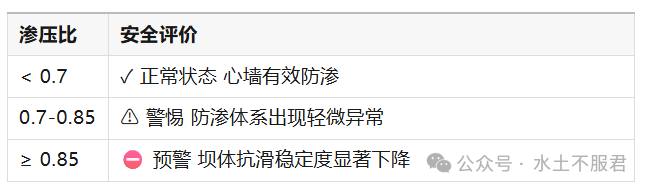

安全准则（来自工程实践和规范验证）：
真实案例：澜沧江流域的某心墙坝，2022年特大降雨期间，某一测压点的渗压比从0.62快速上升至0.81。虽然库水位涨幅不算最大（仅3.5m），但渗压比的加速变化触发了"黄色预警"。工程技术人员随即加强了现场巡检频次和排水管理，最终平安渡过洪水期。
关键洞察：如果只看单点渗压值（如0.45 MPa），很难识别这一异常。这就是"多指标融合诊断"相比传统方式的优势。
2. 水力坡降：渗流强度与管涌风险的指示器
物理依据（达西定律）：根据达西定律，渗流量 Q = K × i × A，其中：
- K 是渗透系数（坝体材料特性）
- i 是水力坡降（驱动力大小）
- A 是渗流截面积
当水力坡降过大时，即使K较小，也会产生显著的渗流。更危险的是，坡降过大会触发渗流破坏——细颗粒在高水压下被冲蚀，形成管涌。

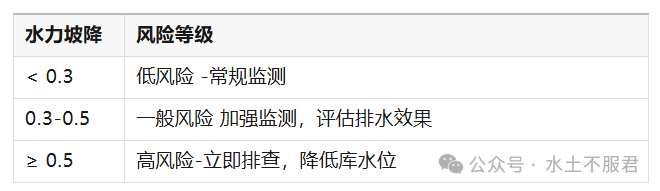

安全准则（来自《碾压式土石坝设计规范》SL 274）：
工程验证：某混凝土心墙坝在洪水期间库水位上升至设计水位。监测数据显示，心墙下游相邻两测压点的水力坡降达到0.58（超安全限值）。经高密度电法检测，发现坝基的一条细砂层出现了轻微渗透通道的迹象。及时降低库水位5米后，坡降回落至0.42，险情消除。
3. 浸润线：大坝渗流场的"X光片"
定义：浸润线是库水位确定时，坝体横剖面上稳定渗流的自由水面线——即渗透压力水头与库水位对应的所有点的轨迹。
为什么重要？浸润线的位置和形态直接反映了：
- 防渗体系的工作状态：心墙位置是否有效、是否有绕渗
- 坝体内的压力分布：最高点位置、是否有局部异常
- 下游坡面的渗流稳定性：出逸点高程、是否有管涌风险
监测布置要求：
- 最少5-7个测压点才能粗略描绘浸润线
- 9-12个或更多才能精确判断形态异常和曲率特征
- 关键位置：坝轴线上下游各布置2-3点，覆盖心墙上下游关键位置
案例：浸润线预警的成功应用

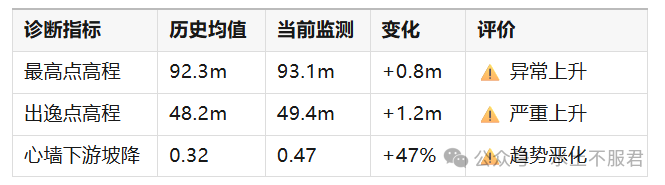

某土石坝在2023年春季库水位逐步上升过程中，工程师绘制了"历史同库水位"的浸润线基准线。当库水位上升至设计值±0.5m时，对比发现：
根据这一多指标融合诊断，工程师判断心墙防渗效能可能下降（或有新的渗流通道形成），建议限流运行、加强排水。经过2个月的观测，浸润线逐步恢复正常，险情消除。
从单点数据到多维诊断：技术方案
第一步：建立"正常状态指纹"
定义：在大坝竣工蓄水运行的初期，通过至少1-2个完整的水文循环（高水位→低水位→高水位），记录下各项指标在同等库水位、同等气象条件下的稳定值和变化规律。
这些数据形成了大坝的"健康基线"——就像人类的体检报告。
关键数据要求：
- 各关键工况下的渗压比范围（如库水位±0.5m内的变化）
- 浸润线的标准形态（每条浸润线与库水位的对应关系）
- 水力坡降的正常振幅（季节性波动、温度影响）
- 渗压水头的时延特征（库水位变化后，渗压稳定所需时间）
第二步：构建"多指标关联诊断规则"
问题：如果只看某一点的渗压值突然上升10%，工程师不知道这是"正常的库水位对应反应"还是"防渗体系恶化的信号"。
方案：多指标同步判断
IF 渗压比 > 历史同工况值 + 0.10 AND 浸润线最高点 > 历史同工况最高点 + 0.5m
AND 心墙下游水力坡降 呈加速上升趋势
THEN 触发"黄色预警"（防渗效能异常）
物理逻辑：多个独立的指标同时出现异常，说明问题不是测量噪声，而是真实的坝体变化。
第三步：引入时序分析
关键洞察：大坝渗流破坏往往不是突然的，而是有演变模式的。
三种典型模式：
监测与预警的时间序列：
第1-7天：渗压上升 5%，浸润线略高
→ 自动记录，继续观察
第8-14天：渗压再上升 8%，水力坡降加速增大
→ 触发"黄色预警"，加强监测频率
第15-21天：趋势反转（库水位下降后指标回到历史范围）
→ 险情解除，恢复常规监测
OR 趋势加速（渗压继续上升，浸润线继续抬升）
→ 升级为"橙色预警"，启动应急响应
企业系统方案
我们的水库多感知智能诊断系统如何实现这些功能？
功能1：浸润线智能可视化
系统在边缘网关（现场）实现对各测压点数据的实时拟合和形态识别，自动绘制当前工况下的浸润线。界面显示：
- 当前浸润线的三维形态
- 最高点位置及其与历史值的对标
- 出逸点高程及其与设计值的偏离
- 心墙下游坡降数值及其与安全限值的关系
优势：工程师一眼看清浸润线是否异常，无需等待云端数据处理。关键信息的秒级可见性，在应急时刻至关重要。
功能2：多指标关联诊断规则库
产品内置可编辑的诊断规则库，包括：
- 渗压比诊断：与库水位、温度、季节的关联关系
- 浸润线诊断：形态一致性评分（与历史同工况的相似度）
- 水力坡降诊断：趋势加速度计算（是否处于加速恶化阶段）
用户可根据特定大坝的特征进行参数调优，确保预警的准确性和可信度。
功能3：历史工况对标库
系统自动收集并标记历史上所有"正常库水位"下的浸润线数据，形成对标基准库。
功能4：多源数据融合诊断
不仅处理渗压计数据，还融合：
- AI视频分析：无人机拍摄的坝坡照片，自动识别散浸、管涌、裂缝位置
- GNSS位移：坝体或坝基的沉降/位移数据，与浸润线结合判断是否有局部滑动
- 渗流量监测：与浸润线形态对应，判断出逸段是否有管涌征兆
多源数据的时空一致性就是大坝状态的"证据链"——当多个独立信息源同时指向同一风险时，预警的可信度远高于单一指标。
反思与深层理解
为什么说这是"预言"？
大坝的渗流破坏不是无迹可寻的。从：
渗压比升高→浸润线抬升→水力坡降增大→出逸点上升
这是一个有物理规律可循的演变过程。及早识别这个过程的初期信号，就是在"预言"未来的风险。
关键在于：我们有足够的时间去应对。从黄色预警到红色预警，通常有2-4周的窗口期。这个时间差，就是我们进行决策和干预的黄金时间。
从数据到决策的桥梁
仅有指标还不够，关键是如何将指标转化为可执行的决策：
- 🟡 黄色预警 → 加强巡检、增加监测频率、评估排水方案
- 🟠 橙色预警 → 启动限流运行、联动闸阀控制、预留泄洪空间
- 🔴 红色预警 → 立即启动应急预案、撤离下游居民、现地抢险
这就是我们下一期的主题："多参数如何'对话'，多指标如何融合诊断"。
深度思考
问题1：你所在的水库是否已建立了"正常状态指纹"？如果没有，现在开始收集数据还来得及吗？（答案：完全来得及。即使是老工程，也可以从现在开始建立正常基线，通过3-5年的完整水文循环数据积累，逐步优化诊断精度。）
问题2：浸润线的形态异常通常发生在库水位发生剧烈变化的时期。那么，如何在库水位平稳、渗压看似"稳定"的情况下，发现隐藏的险情？（提示：答案与"时序趋势"和"多工况对标"有关，下期详解。）
问题3：渗压计布置点数有限（通常5-12个），如何用稀疏的点位数据精确反演出整条浸润线？（提示：这涉及"插值算法"和"物理约束"，本系列第10-11期会深入讨论。）
