ARM微处理器主要包含3级指令流水线、5级指令流水线、7级指令流水线、8级指令流水线和13级指令流水线这5个流水线。本节着重讲述3级、5级指令流水线。
3级指令流水线
到ARM7为止的ARM处理器使用简单的3级流水线，它包括下列流水线级：
① 取指令（fetch）：从寄存器装载一条指令。
② 译码（decode）：识别被执行的指令，并为下一个周期准备数据通路的控制信号。在这一级，指令占有译码逻辑，不占用数据通路。
③ 执行（excute）：处理指令并将结果写回寄存器。

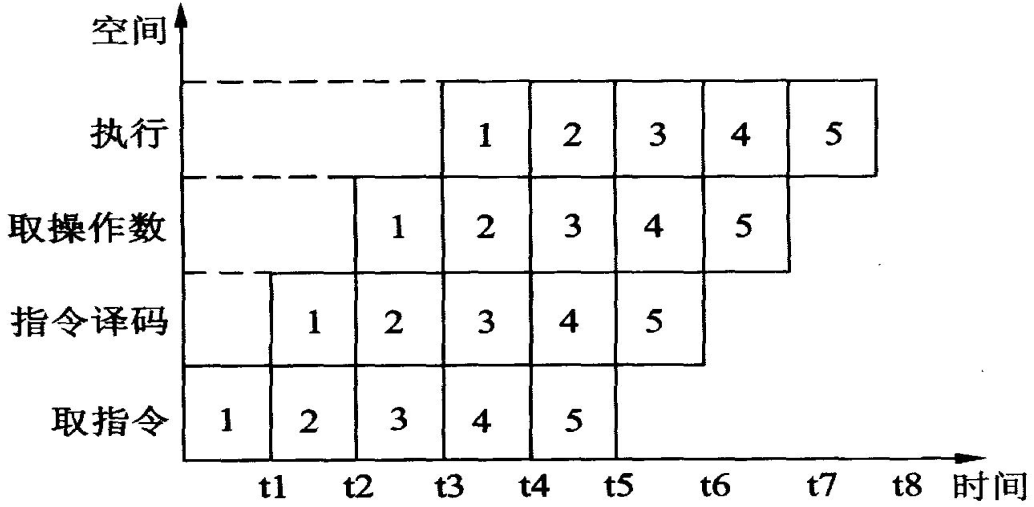

3级指令流水线——指令执行过程

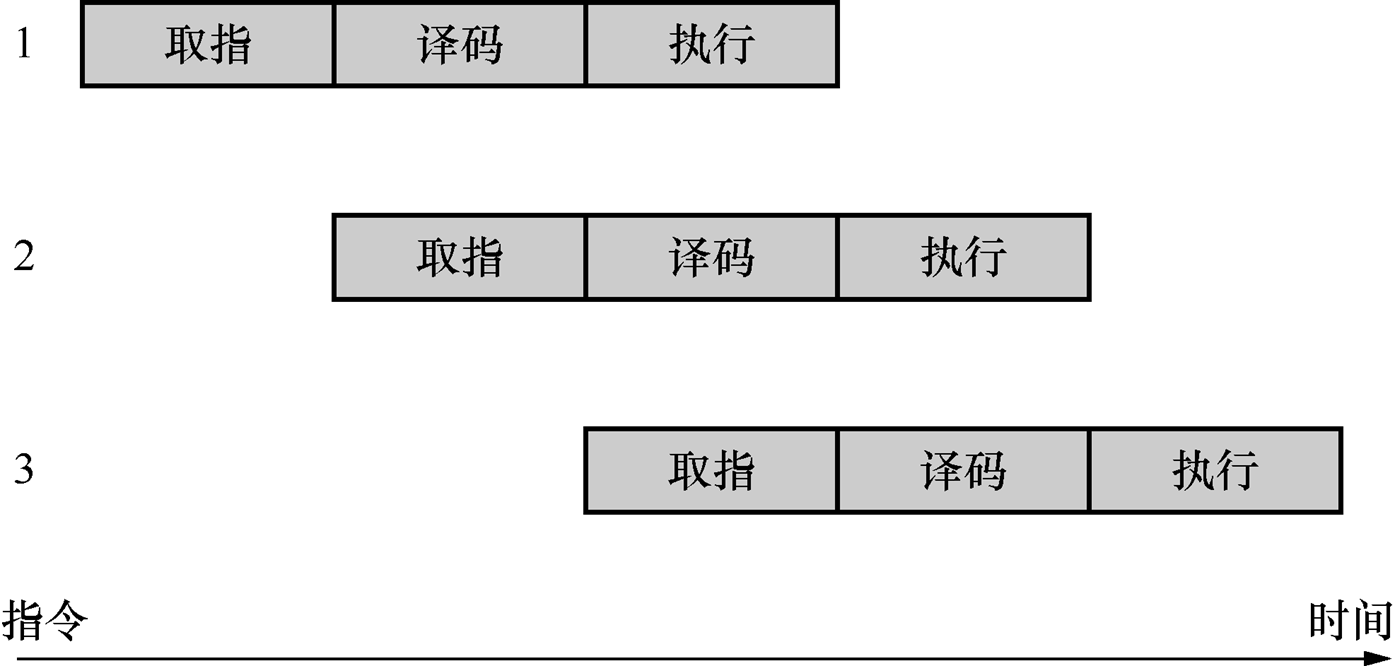

3级指令流水线——指令执行示意图
当处理器执行简单的数据处理指令时，流水线使得平均每个时钟周期能完成1条指令。但1条指令需要3个时钟周期来完成，因此，有3个时钟周期的延时（latency），但处理器吞吐率（throughput）是每个周期1条指令。
5级指令流水线
所有的处理器都要满足对高性能的要求，在ARM核中使用的3级流水线的性价比是很高的。但是，为了得到更高的性能，需要重新考虑处理器的组织结构。有两种方法来提高性能：
- 提高时钟频率。时钟频率的提高，必然引起指令执行周期的缩短，所以要求简化流水线每一级的逻辑，流水线的级数就要增加。
- 减少每条指令的平均指令周期CPI（Cycles Per Instruction），即通过优化手段降低处理器执行每条指令所需的时钟周期，从而提升程序运行效率。在3级流水线ARM中，有些复杂指令需要多个时钟周期才能完成，会导致指令流水线停顿，降拖慢整体执行速度。为此，可以改进多周期指令的实现方式，让它们占用更少的周期完成；或者减少因指令依赖、资源冲突等原因造成的流水线停顿；也可以同时采用这两种策略，从而更有效地提升效率。
3级指令流水线ARM核在每一个时钟周期都访问存储器，或取指令（拿代码），或传输数据（读写变量）。为了降低 CPI（即提升处理速度），存储系统必须跟上CPU的节奏，不能让CPU干等。这就要求存储器在一个时钟周期内，必须能够提供超过1个的数据项（即同时满足“取指令”和“传数据”的需求）。要实现这个“一周期双输出”的目标，主要有两种技术手段：
- 加大数据带宽（更宽的存储器总线）：将存储器的数据位宽从32位增加到64/128位。这样，一次访存就能取出两条或更多条指令，或者一个更大的数据块。
- 采用哈佛架构或分离的存储器接口：为指令和数据分别提供独立的缓存、访问通路。这样，CPU可以一边从指令区读代码，一边在数据区读写变量，互不干扰，从而提升效率。
在ARM9TDMI中使用了典型的5级流水线，5级流水线包括下面的流水线级：
①取指令（fetch）：从存储器中取出指令，并将其放入指令流水线。
②译码（decode）：指令被译码，从寄存器堆中读取寄存器操作数。在寄存器堆中有3个操作数读端口，因此，大多数ARM指令能在1个周期内读取其操作数。
③执行（execute）：将其中1个操作数移位，并在ALU中产生结果。如果指令是Load或Store指令，则在ALU中计算存储器的地址。
④（访存)数据/缓冲（data/buffer）：如果需要则访问数据存储器，否则ALU只是简单地缓冲1个时钟周期。
⑤回写（write-back）：将指令的结果回写到寄存器堆，包括任何从寄存器读出的数据。
5级指令流水线——执行过程
5级指令流水线——指令执行示意图

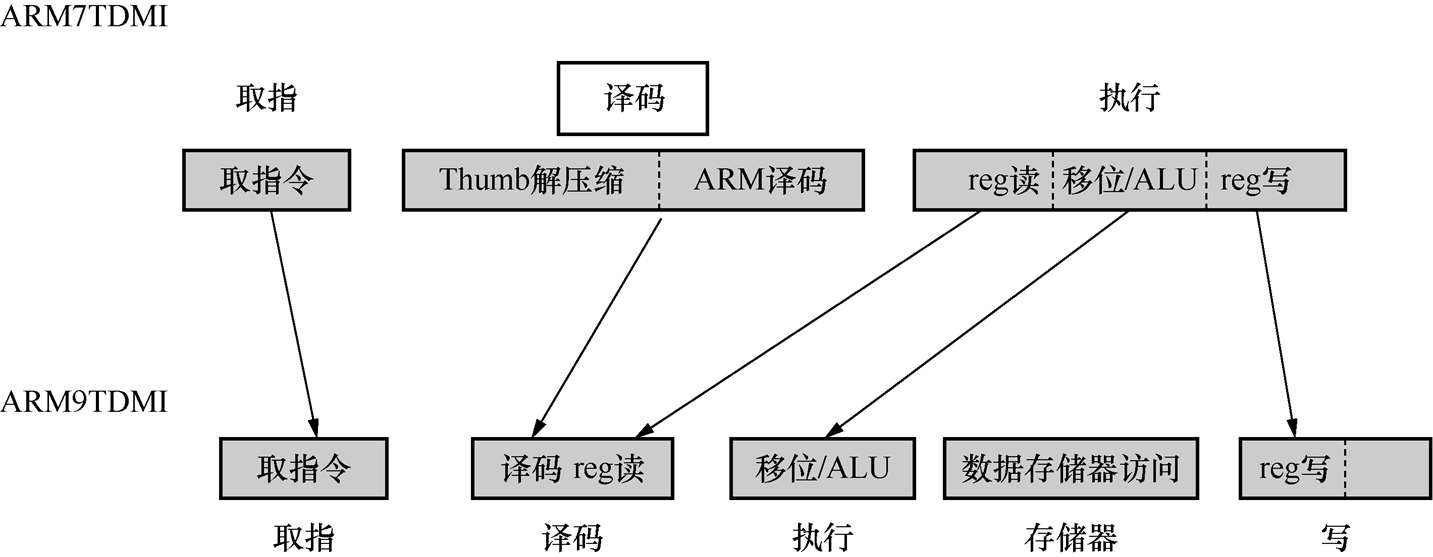

3级与5级指令流水线的比较
AArch32执行状态下，在程序执行过程中，程序计数寄存器（ProgramCounterRegister，PC）值是基于3级指令流水线操作特性的。在ARM处理器中，程序计数器PC的值并不是简单地指向当前正在执行的指令地址，而是受到流水线结构的影响。
早期的ARM处理器采用3级指令流水线（取指 → 译码 → 执行）。由于在取指阶段就提前读取下一条指令，所以当某条指令在执行时，PC实际上已经指向下下条指令了，即“当前指令地址 + 8（因为每条ARM指令占4字节，+8表示跳过了两条指令）。因此，在3级流水线中，软件看到的PC值总是“超前”当前执行指令8个字节（PC + 8）。
5级指令流水线（取指 → 译码 → 执行 → 访存 → 写回）本由于流水线更深，PC的“超前量”可能会不同（比如变成+12）。为了保持软件兼容性，ARM在设计5级流水线时特意做了处理：通过额外的硬件逻辑，在取指阶段计算出 PC+4（即下一条指令的地址），并把这个值直接传递到译码阶段，跳过中间的流水寄存器延迟。这样一来，当指令在译码或执行阶段读取R15时，看到的值仍然是“PC+ 8”，和3级流水线的行为完全一致。
3级与5级指令流水线的比较
然而，在 AArch64 状态下，ARM 架构师对程序计数器（PC）进行了彻底的重构，以剥离历史包袱并简化处理器架构模型。
PC 不再是一个通用寄存器，因此软件无法直接通过 MOV PC, R0 这样的指令修改执行流，而必须使用专用的分支指令（如 B、BR、RET）来实现跳转。这一改动简化了流水线的控制逻辑，并减少了分支预测错误的风险。
此外，彻底消除了历史遗留的偏移量——在 AArch64 中，当指令读取 PC 时（例如通过 ADR 指令获取当前地址），其值指向的是当前正在执行的指令的地址，而非像 AArch32 那样超前 8 个字节。这极大简化了位置无关代码（PIC）的编写，开发者可以直接通过 ADR X0, 标签 获取绝对地址，而无需手动计算令人困惑的 +8 或 +12 补偿。
注意，硬件自动更新机制依然存在，即执行完当前指令后，PC 会自动增加 4 字节以指向下一条指令，但关键在于 AArch64 的架构手册明确规定了读取 PC 的语义，将其从微架构的实现细节中彻底剥离，使得程序行为更加直观和可预测。
