[开源]基于OpenCV C++实现的摩斯密码器：从原理到实践

1. 项目背景与意义

摩斯密码由美国画家和发明家萨缪尔·摩斯于1830年代发明，最初用于电报系统。尽管现代通信技术已高度发达，摩斯密码仍在业余无线电、航空航海应急通信以及密码学爱好者中广泛使用。学习摩斯密码不仅能锻炼逻辑思维，还能感受早期通信的智慧。

然而，手动转换摩斯密码既耗时又容易出错。因此，开发一个自动化的翻译工具具有实用价值。结合OpenCV，我们可以将抽象的“点”和“划”用彩色方块直观展示，甚至模拟发报声，使学习过程更加生动有趣。

2. 功能概述

本项目实现的摩斯密码器具备以下核心功能：

• 文本 → 摩斯码编码：支持大小写字母、数字及常用标点符号（如. , ? !等），单词间自动插入/分隔符。

• 摩斯码 → 文本解码：解析标准的摩斯码格式（点.、划-、字符间空格、单词间/）。

• 可视化图形展示：在OpenCV窗口中，将摩斯码序列绘制为彩色矩形块——绿色代表点，红色代表划，黄色/表示单词分隔。

• 声音模拟发报：在Windows平台下使用Beep函数，以不同时长发出高低音（点100ms，划300ms），模拟真实发报声。

• 交互式命令行界面：提供菜单选择，支持用户输入自定义内容并实时查看结果。

3. 系统设计与架构

项目采用面向对象设计，核心类MorseCoder封装了所有功能。

• 数据成员：两个std::map分别存储字符到摩斯码的正向映射和反向映射；可视化参数（窗口尺寸、颜色、持续时间）定义为常量。

• 核心方法：encode/decode完成编解码；drawMorsePattern在cv::Mat上绘制图形；playMorseSound利用系统蜂鸣器发声；displayMorseVisualization创建窗口并整合绘图与交互。

4. 核心代码解析

4.1 摩斯映射表初始化

void MorseCoder::initializeMorseMap() {
charToMorse['A'] = ".-"; charToMorse['B'] = "-…"; // …
// 数字、标点符号
for (const auto& pair : charToMorse) {
morseToChar[pair.second] = pair.first;
}
}

映射表覆盖了26个字母、10个数字以及常见的标点符号（如句号、逗号、问号等）。同时构建反向映射，便于解码时快速查找。

4.2 编码与解码算法

编码：遍历输入字符串的每个字符，转为大写后查表，若存在则追加对应的摩斯码。字符之间插入空格，单词之间插入/（斜杠加空格）。代码中通过判断下一个字符是否为空格来决定是否添加间隔。

string MorseCoder::encode(const string& text) {
string morseResult;
for (size_t i = 0; i < text.length(); ++i) {
char c = toupper(text[i]);
if (charToMorse.find(c) != charToMorse.end()) {
morseResult += charToMorse[c];
if (i < text.length() – 1 && text[i + 1] != ' ')
morseResult += ' ';
} else if (c == ' ') {
morseResult += "/ ";
}
}
return morseResult;
}

解码：逐个字符扫描摩斯码字符串，遇到空格或/时表示一个字符结束，查反向映射表得到原字符。特别处理了/作为单词分隔符，在其后添加空格。

string MorseCoder::decode(const string& morseCode) {
string textResult, currentMorse;
for (size_t i = 0; i < morseCode.length(); ++i) {
char c = morseCode[i];
if (c == ' ' || c == '/' || i == morseCode.length() – 1) {
// 处理最后一个字符
if (i == morseCode.length() – 1 && c != ' ' && c != '/')
currentMorse += c;
if (!currentMorse.empty()) {
if (morseToChar.find(currentMorse) != morseToChar.end())
textResult += morseToChar[currentMorse];
currentMorse.clear();
}
if (c == '/') {
textResult += ' ';
if (i + 1 < morseCode.length() && morseCode[i + 1] == ' ')
i++; // 跳过斜杠后的空格
}
} else {
currentMorse += c;
}
}
return textResult;
}

4.3 可视化绘图实现

drawMorsePattern函数在给定的cv::Mat图像上绘制彩色矩形。点（.）为20×40的绿色方块，划（-）为60×40的红色方块，单词分隔符（/）直接绘制文本。代码中动态调整x坐标，当超出窗口宽度时自动换行。

void MorseCoder::drawMorsePattern(Mat& img, const string& morseCode, int yOffset) {
int x = 50, y = yOffset;
int dotWidth = 20, dashWidth = 60, height = 40, spacing = 30;
// 绘制标题…
for (char c : morseCode) {
if (c == '.') {
rectangle(img, Point(x, y), Point(x + dotWidth, y + height), Scalar(0,255,0), FILLED);
x += dotWidth + spacing;
} else if (c == '-') {
rectangle(img, Point(x, y), Point(x + dashWidth, y + height), Scalar(0,0,255), FILLED);
x += dashWidth + spacing;
} // …处理空格和斜杠
if (x > screenWidth – 100) { x = 50; y += height + spacing; }
}
}

4.4 声音播放与多线程

playMorseSound函数遍历摩斯码，根据字符调用Beep（仅Windows）产生不同时长的声音。由于声音播放会阻塞主线程，在可视化窗口中按下s键时，我们创建一个新线程来播放声音，避免界面卡死。

void MorseCoder::playMorseSound(const string& morseCode) {
for (char c : morseCode) {
if (c == '.') { Beep(frequency, dotDuration); }
else if (c == '-') { Beep(frequency, dashDuration); }
// 间隔处理…
}
}

// 在按键响应中：
if (key == 's') {
thread soundThread(&MorseCoder::playMorseSound, this, morseCode);
soundThread.detach();
}

4.5 交互式主循环

runInteractive函数提供简单的命令行菜单，用户选择编码、解码或查看示例。编码后可选择是否显示可视化窗口。该函数持续运行直到用户选择退出。

void MorseCoder::runInteractive() {
while (true) {
cout << "Select option (1-4): ";
int choice; cin >> choice; cin.ignore();
switch (choice) {
case 1: // 编码
case 2: // 解码
case 3: // 示例
case 4: return;
}
}
}

5. CMakeLists配置详解

项目依赖OpenCV库，CMakeLists.txt中通过find_package(OpenCV REQUIRED)自动查找并链接。同时设置了C++17标准，并包含了头文件目录。

cmake_minimum_required(VERSION 3.10)
project(MorseCoder)

set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

find_package(OpenCV REQUIRED)

include_directories(${OpenCV_INCLUDE_DIRS} include)

add_executable(MorseCoder src/main.cpp src/MorseCoder.cpp)
target_link_libraries(MorseCoder ${OpenCV_LIBS})

if(WIN32)
target_link_options(MorseCoder PRIVATE /SUBSYSTEM:CONSOLE)
endif()

• find_package自动处理OpenCV头文件路径和库文件。

• 链接时直接使用${OpenCV_LIBS}变量，简化跨平台配置。

• Windows下显式指定控制台子系统，确保控制台窗口正常显示。

6. 构建与运行指南

环境要求

• C++17编译器（如g++、MSVC）

• OpenCV 4.x（推荐4.5以上）

• CMake 3.10+

• Windows系统（声音功能依赖Beep；Linux/macOS需替换声音实现）

构建步骤

7. 运行效果展示

启动程序后，控制台首先显示示例演示（SOS和OPENCV的编解码结果），然后进入交互菜单。以下是一次典型交互会话：

====================================
OpenCV Morse Code Translator
====================================
====================================
Morse Code Demonstration
====================================
Original Text: SOS
Encoded Morse: … — …
Decoded Text: SOS
====================================
====================================
Morse Code Demonstration
====================================
Original Text: OPENCV
Encoded Morse: — .–. . -. -.-. …-
Decoded Text: OPENCV
====================================
====================================
Interactive Morse Code Translator
====================================
Options:
1. Encode text to Morse code
2. Decode Morse code to text
3. Example demonstration
4. Exit
====================================

Select option (1-4): 1
Enter text to encode: JIA
Morse Code: .— .. .-
Show visualization? (y/n): y

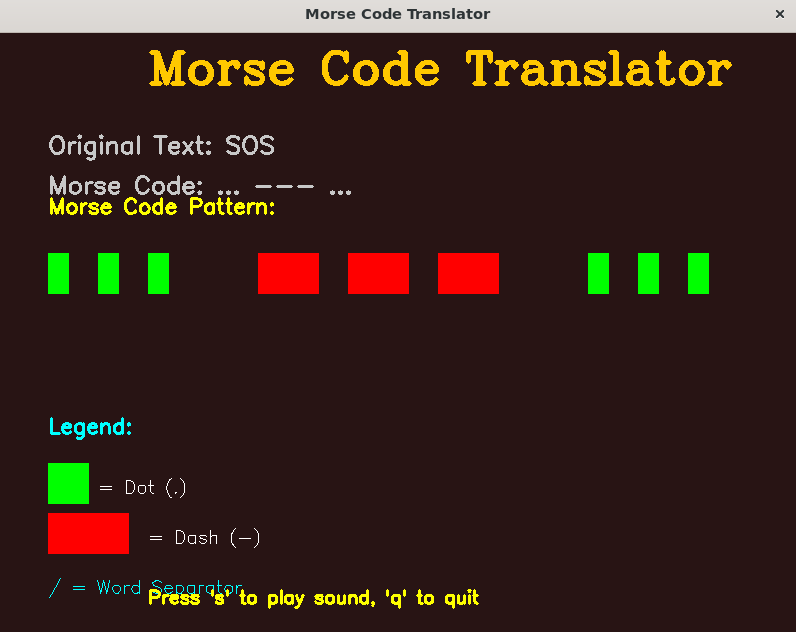

选择y后，会弹出一个OpenCV窗口，内容大致如下：

• 窗口标题：“Morse Code Translator”

• 顶部显示原始文本和摩斯码字符串

• 中间用彩色方块绘制出摩斯码图案：绿色块表示.，红色块表示-

• 底部有图例说明和控制提示：“Press 's' to play sound, 'q' to quit”

按下s键，电脑会发出“滴-滴答-滴答”的声音（对应.— .. .-）；按下q关闭窗口返回控制台。

8. 技术要点总结

• OpenCV绘图基础：使用rectangle绘制实心矩形，putText添加文字，imshow显示图像，waitKey处理键盘事件。

• 多线程简单应用：通过std::thread避免声音阻塞UI，注意使用detach让线程后台运行。

• 摩斯编解码算法：基于映射表的快速转换，处理字符间隔和单词分隔符的细节。

• 跨平台考虑：声音部分目前仅Windows有效，可扩展使用SDL或OpenAL实现跨平台音频。

• CMake管理项目：简洁有效地引入外部库，提高可移植性。

 结语

通过本文，我们完整实现了一个基于OpenCV的摩斯密码翻译器，涵盖了从编码解码到可视化、声音模拟的全套功能。项目代码结构清晰，注释详尽，适合作为C++和OpenCV入门实践的优质案例。希望读者能够亲手编译运行，感受摩斯密码的魅力，并在此基础上扩展更多有趣的功能。如果你有任何问题或改进建议，欢迎在评论区留言交流！

完整代码下载：JiaMuFengYue_demo:佳木逢钺开源地址 – AtomGit | GitCode

参考资料：

• OpenCV官方文档：https://docs.opencv.org/

• 摩斯密码标准：ITU-R M.1677-1
