ACL 访问控制列表配置（封禁内网高危端口）

目录

一、ACL介绍

1.1 ACL简介

1.2 ACL组成

1.3 ACL分类

1.4 ACL通配符

1.5 ACL作用

1.6 如何使用ACL

1.7 ACL应用场景

二、高级ACL配置

2.1 组网拓扑

2.2 配置思路

2.3 配置步骤

2.4 验证结果

一、ACL介绍

1.1 ACL简介

        ACL（Access Control Lists，访问控制列表）是一种基于包过滤的访问控制技术，它可以根据设定的条件对接口上的数据包进行过滤，允许其通过或丢弃。访问控制列表被广泛地应用于路由器和三层交换机，借助于访问控制列表，可以有效地控制用户对网络的访问，从而最大程度地保障网络安全。

        访问控制列表ACL是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源IP地址、目的IP地址、源端口、目的端口、协议类型等。

        ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。

1.2 ACL组成

        ACL的每一条规则都会允许或者拒绝特定的流量，在定义一条合理的ACL规则之前，需要了解其基本组成。

1. ACL标识：使用数字或者名称来标识ACL。

使用数字标识ACL：不同的类型的ACL使用不同的数字进行标识。关于每类ACL编号的详细介绍， 请参见ACL的分类。

使用名称标识ACL：可以使用字符来标识ACL，就像用域名代替IP地址一样，更加方便记忆。

2. ACL规则：即描述匹配条件的判断语句。

规则编号：用于标识ACL规则，一条ACL中的每一条规则都有一个相应的编号，称为规则编号（rule-id)。

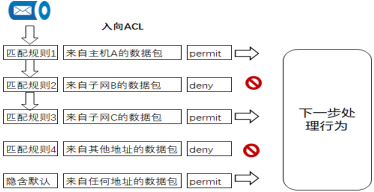

• 缺省情况下，报文均按照规则编号从小到大的顺序与规则进行匹配
• 缺省情况下，设备会在创建ACL的过程中自动为每一条规则分配一个编号
• 缺省情况下，规则编号的步长为5。
• 步长的大小反映了相邻规则编号之间的间隔大小。间隔的存在，实际上是为了便于在两个相邻的规则之间插入新的规则。

动作：包括permit （允许）、deny（拒绝）两种动作，表示设备对所匹配的数据包接受或者丢弃。

匹配项：ACL定义了极其丰富的匹配项。包括生效时间段、IP协议（ICMP、TCP、UDP等）、源 /目的地址以及相应的端口号（21、23、80等）。关于每种匹配项的详细介绍，请参见ACL的常用匹配项。

1.3 ACL分类

        ACL根据其不同的规则和使用场景分成了不同的类型，分别是基本ACL、高级ACL、二层ACL、用户自定义ACL，其中应用最广泛的是基本ACL和高级ACL。

        配置ACL时，每一个ACL分配一个编号，称为ACL编号。基本ACL、高级ACL、二层ACL、用户自定义ACL的编号范围分别为2000~2999、3000~3999、4000~4999、5000~5999。配置ACL时，ACL的类型应该与相应的编号范围保持一致，具体介绍如下：

1.4 ACL通配符

        通配符掩码和子网掩码相似，但含义不同，0表示对应位须比较，1表示对应为不比较。

        说明：ACL通配符掩码和OSPF反掩码相同，都是用255减去子网掩码就是反掩码。如：192.168.1.130子网掩码255.255.255.128，对应的网络地址为192.168.1.128，ospf取反掩码0.0.0.127，即每一组掩码用255减去128。

1.5 ACL作用

        ACL作为一个过滤器，设备通过应用ACL来阻止和允许特定流量的流入和流出，如果没有它，任何流量都会自由流入和流出，使得网络容易受到攻击。

        为保证财务数据安全，企业在路由设备上应用ACL可以阻止内网内部研发部门主机对财务服务器的访问，同时允许总裁办公室访问财务服务器。为了保护企业内网的安全，在路由设备上应用ACL可以封堵网络病毒常用的端口，防止Internet上的恶意流量入侵。

ACL可以实现以下功能：

1.6 如何使用ACL

        1. 设置相应的ACL规则。

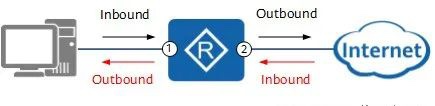

        为ACL设置相关规则的时候，需要了解入口流量与出口流量，如下图所示：入口流量指的是进入设备（以路由器为例）接口的流量（无论来源是外部Internet还是内部网络），同理，出口流量指的是从设备接口流出的流量。

        当外部Internet访问内部网络时，通过路由器接口2的入口流量，其源IP地址为外部的公网IP；而当内部网络需要访问外部网络时，通过路由器的接口1的入口流量，其源IP地址则为内网的IP。

        2. 将ACL应用在相应的设备接口的特定方向（in/out）上。

        规则设置完成后，需要将ACL应用在设备的接口上才能正常工作。因为所有的路由和转发决策都是由设备的硬件做出的，所以ACL语句可以更快地执行。

方式一：接口调用示例

ACL的规则写法和路由器保持一致，华为设备需要在物理接口下调用ACL，示例：

Interface g0/0/1
traffic-filter outbound acl 3001

方式二：全局调用示例

[SW] traffic-filter vlan 10 inbound acl 2000

acl 2000只对vlan10生效，类似将acl 2000调用到了vlanif 10接口上。

ACL注意事项：

        1）一个接口，同一个方向，只能调用一个ACL

        2）一个ACL里可以有多个rule规则，从上往下依次执行

        3）数据包一旦被某个rule匹配，就不在继续向下匹配

        4）用来做数据包访问控制时，华为设备默认包含放行所有（思科设备默认禁止）

1.7 ACL应用场景

        在企业网络中设备进行通信时，需要保障数据传输的安全可靠和网络的性能稳定。访问控制列表ACL（Access Control List）可以定义一系列不同的规则，设备根据这些规则对数据包进行分类，并针对不同类型的报文进行不同的处理，从而可以实现对网络访问行为的控制、限制网络流量、提高网络性能、防止网络攻击等。

二、高级ACL配置

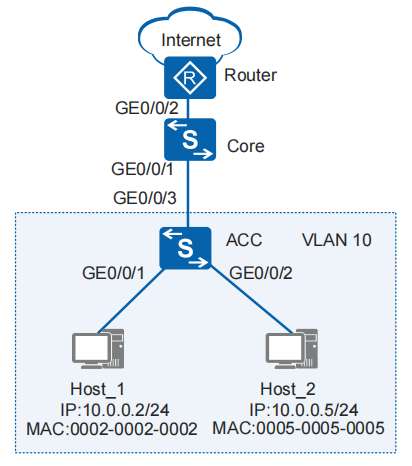

2.1 组网拓扑

        内网接入交换机ACC连接的终端设备通过静态方式配置IP地址上网，为了保证内网的安全性，需在接入层交换机封禁22、23、135、136、137、138、139、445、3389等高危端口。

2.2 配置思路

ACL策略封禁高危端口配置思路如下：

2.3 配置步骤

1. 创建高级ACL 3001并配置ACL规则。

[Switch] acl 3001
[Switch-acl-adv-3001] rule 5 deny tcp destination-port eq 22
[Switch-acl-adv-3001] rule 10 deny udp destination-port eq 22
[Switch-acl-adv-3001] rule 15 deny tcp destination-port eq 23
[Switch-acl-adv-3001] rule 20 deny udp destination-port eq 23
[Switch-acl-adv-3001] rule 25 deny tcp destination-port eq 135
[Switch-acl-adv-3001] rule 30 deny udp destination-port eq 135
[Switch-acl-adv-3001] rule 35 deny tcp destination-port eq 136
[Switch-acl-adv-3001] rule 40 deny udp destination-port eq 136
[Switch-acl-adv-3001] rule 45 deny tcp destination-port eq 137
[Switch-acl-adv-3001] rule 50 deny udp destination-port eq 137
[Switch-acl-adv-3001] rule 55 deny tcp destination-port eq 138
[Switch-acl-adv-3001] rule 60 deny udp destination-port eq 138
[Switch-acl-adv-3001] rule 65 deny tcp destination-port eq 139
[Switch-acl-adv-3001] rule 70 deny udp destination-port eq 139
[Switch-acl-adv-3001] rule 75 deny tcp destination-port eq 445
[Switch-acl-adv-3001] rule 80 deny udp destination-port eq 445
[Switch-acl-adv-3001] rule 85 deny tcp destination-port eq 3389
[Switch-acl-adv-3001] rule 90 deny udp destination-port eq 3389
[Switch-acl-adv-3001] rule 2000 permit ip

2. 配置基于ACL 3001的流分类，对匹配ACL 3001的报文进行分类。

[Switch] traffic classifier 3001 //创建流分类
[Switch-classifier-3001] if-match acl 3001 //将ACL与流分类关联
[Switch-classifier-3001] quit

3. 配置流行为3001，动作为允许报文通过（缺省值，不需配置）。

说明：对于ACL规则中的动作permit、deny以及流行为中的动作permit、deny，只要存在一个是deny，匹配报文的最终处理结果就是deny，即丢弃报文。

[Switch] traffic behavior 3001 //创建流行为
[Switch-behavior-3001] statistic enable //使能流量统计功能(可选)
[Switch-behavior-3001] quit

4. 配置流策略3001，将流分类3001与流行为3001关联。

[Switch] traffic policy 3001 //创建流策略
[Switch-trafficpolicy-3001] classifier 3001 behavior 3001 //将流分类3001与流行为3001关联
[Switch-trafficpolicy-3001] quit

5. 在接入交换机所有端口的出入方向应用流策略或者全局应用流策略。

[Switch] interface ranage gigabitethernet 0/0/1 to gigabitethernet 0/0/2
[Switch-GigabitEthernet2/0/1] traffic-policy 3001 inbound //流策略应用在端口入方向
[Switch-GigabitEthernet2/0/1] traffic-policy 3001 outbound //流策略应用在端口出方向
[Switch-GigabitEthernet2/0/1] quit

   # 或者在交换机调用全局的出入方向的流策略。

[Switch] traffic-policy 3001 global inbound         //流策略全局调用入方向
[Switch] traffic-policy 3001 global outbound        //流策略全局调用出方向

2.4 验证结果

# 查看ACL 3001规则的配置信息。
[Switch] display acl 3001
# 查看流分类的配置信息。
[Switch] display traffic classifier user-defined
# 查看流行为的配置信息。
[Switch] display traffic behavior user-defined
# 查看流策略的配置信息。
[Switch] display traffic policy user-defined
# 查看流策略的调用信息。
[Switch] display traffic-policy applied-record
# 查看流策略的应用记录。
display  traffic-policy applied-record
# 执行如下命令检测是否配置流量过滤策略
display current-configuration configuration acl-adv
display current-configuration configuration classifier
display current-configuration configuration behavior
display current-configuration configuration trafficpolicy
